Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita AM-3643'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

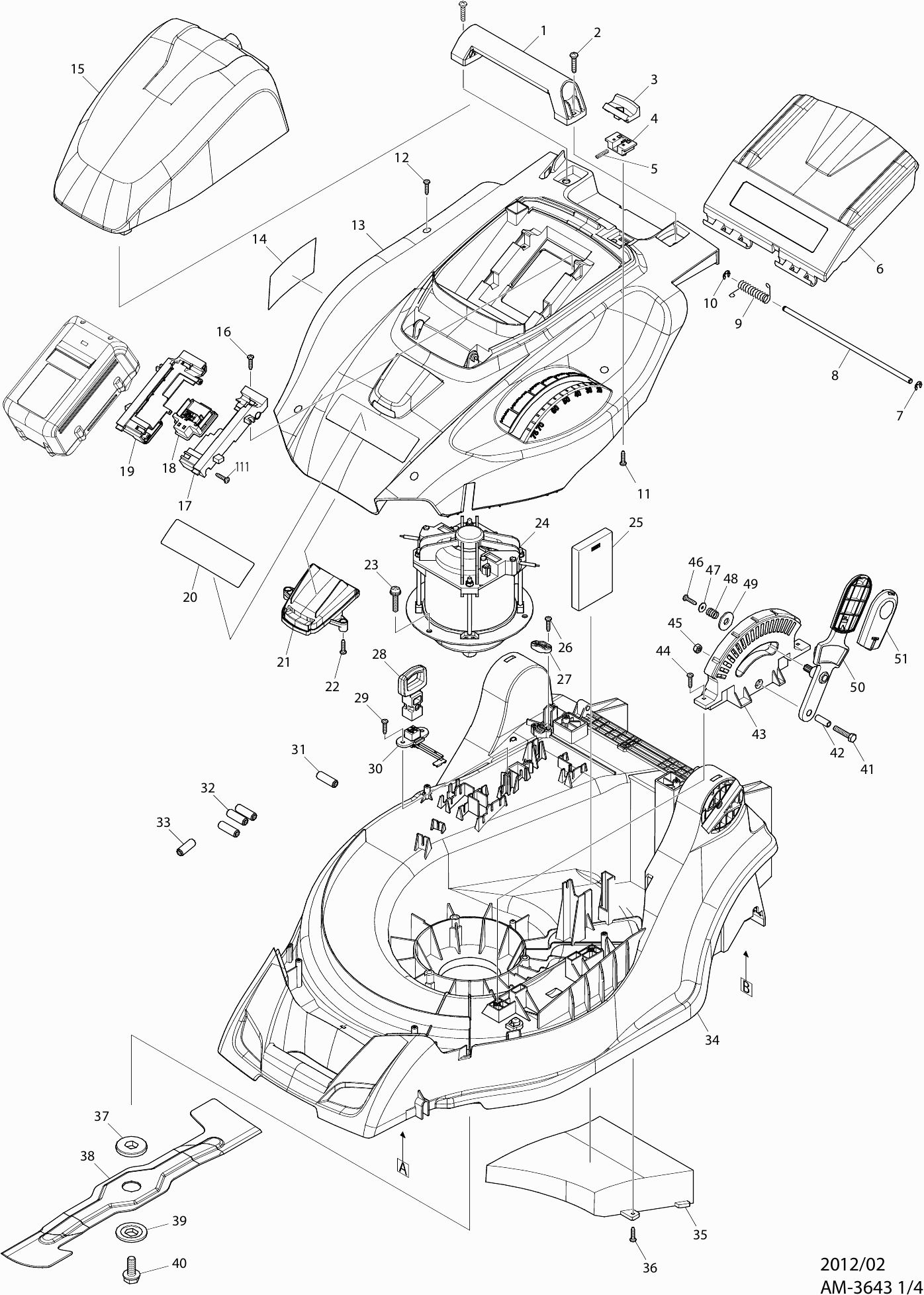

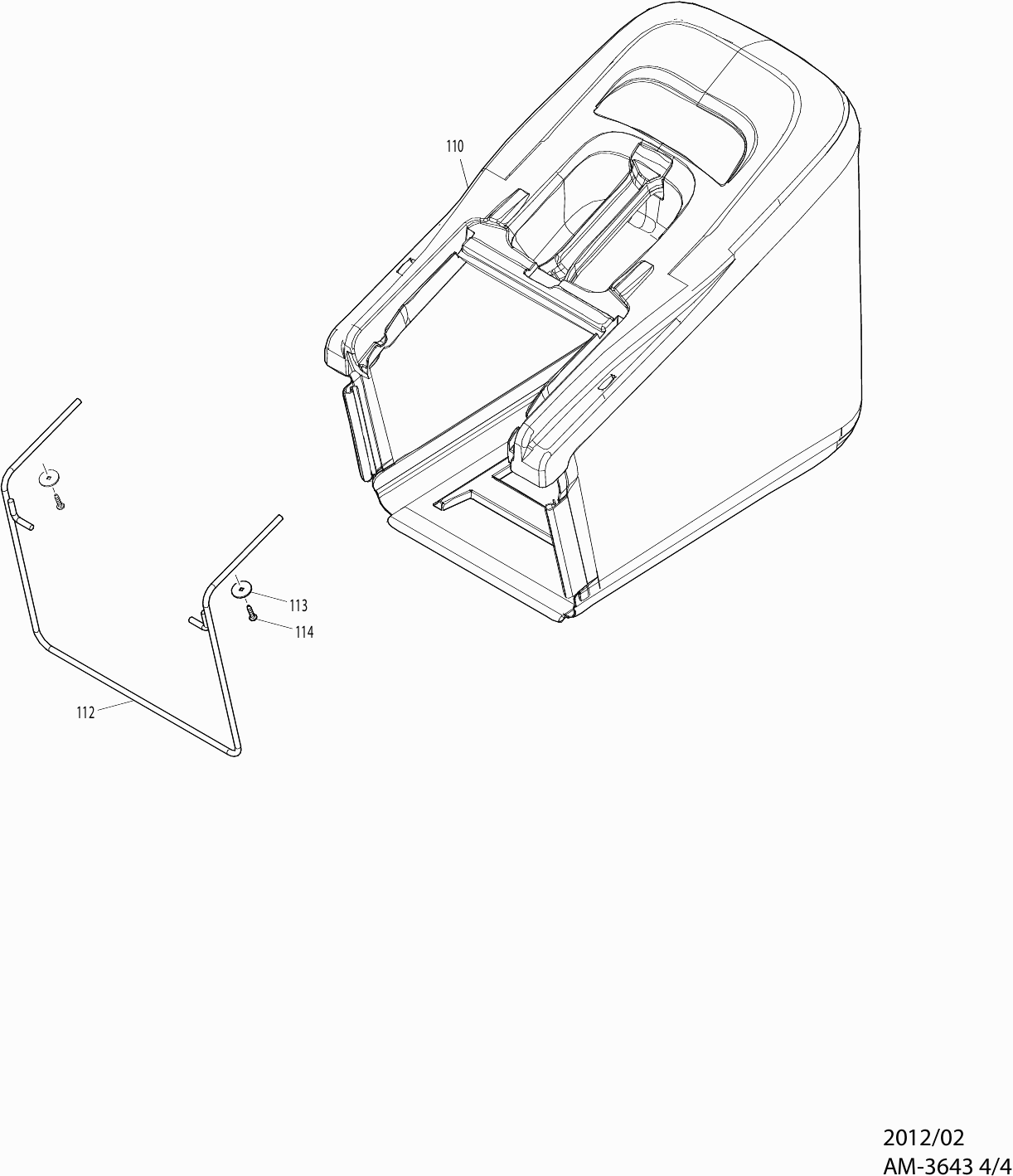

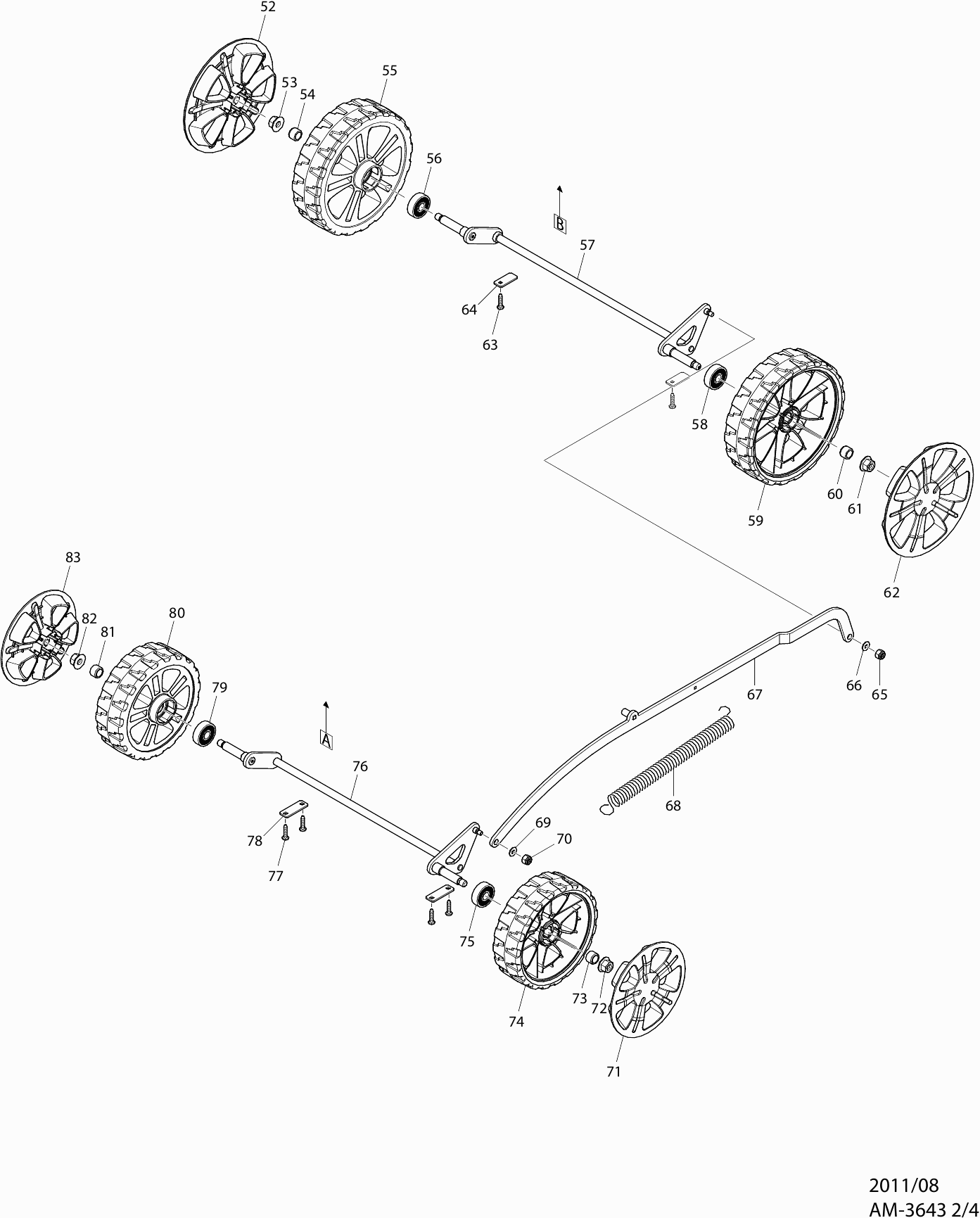

Tekeningen van de Makita AM-3643
Onderdelen lijst van de Makita AM-3643
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Handgreep Blm430/Am3643 | ||||
| 001 | 273675-0 | 3.54 | 4.28 | |
| Handgreep Blm430/Am3643 | ||||
| 1 | 273675-0 | 3.54 | 4.28 | |
| Tapschroef Pf 5X25 P | ||||
| 002 | 266459-3 | 0.83 | 1.00 | |
| Tapschroef Pf 5X25 P | ||||
| 2 | 266459-3 | 0.83 | 1.00 | |
| Deblokkeerknop Am/Blm | ||||
| 003 | 453250-0 | 1.39 | 1.68 | |
| Deblokkeerknop Am/Blm | ||||
| 3 | 453250-0 | 1.39 | 1.68 | |
| Deblokkeerknopbasis Am/Blm | ||||
| 004 | 453251-8 | 1.18 | 1.43 | |
| Deblokkeerknopbasis Am/Blm | ||||
| 4 | 453251-8 | 1.18 | 1.43 | |
| Drukveer 4 DLM382 P | ||||
| 005 | 233173-6 | 0.83 | 1.00 | |
| Drukveer 4 DLM382 P | ||||
| 5 | 233173-6 | 0.83 | 1.00 | |
| Grasvangbakdeksel Blm/Am | ||||
| 006 | 141300-0 | 8.59 | 10.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006A | 890375-3 | |||
| Grasvangbakdeksel Blm/Am | ||||
| 6 | 141300-0 | 8.59 | 10.39 | |
| Stopring E-5 | ||||
| 007 | 961018-5 | 0.83 | 1.00 | |
| Stopring E-5 | ||||
| 7 | 961018-5 | 0.83 | 1.00 | |
| Stang 6 Am/Blm | ||||
| 008 | 256871-5 | 1.67 | 2.02 | |
| Stang 6 Am/Blm | ||||
| 8 | 256871-5 | 1.67 | 2.02 | |
| Torsieveer 6Mm Blm/Am | ||||
| 009 | 233597-6 | 0.83 | 1.00 | |
| Torsieveer 6Mm Blm/Am | ||||
| 9 | 233597-6 | 0.83 | 1.00 | |
| Stopring E-5 | ||||
| 010 | 961018-5 | 0.83 | 1.00 | |
| Stopring E-5 | ||||
| 10 | 961018-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 11 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 012 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 12 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 013 | 453256-8 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 13 | 453256-8 | |||
| Naamplaat Am-3643 | ||||
| 014 | 896612-3 | 2.71 | 3.28 | |
| Naamplaat Am-3643 | ||||
| 14 | 896612-3 | 2.71 | 3.28 | |
| Batterykap Am/Blm | ||||
| 015 | 141305-0 | 11.82 | 14.30 | |
| Label Waarsc AM3623 P | ||||
| 015A | 890380-0 | 2.71 | 3.28 | |
| Batterykap Am/Blm | ||||
| 15 | 141305-0 | 11.82 | 14.30 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 016 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 16 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 187254-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 17 | 187254-7 | |||
| Aansluitunit Bub360* | ||||
| 018 | 643849-1 | 3.96 | 4.79 | |
| Aansluitunit Bub360* | ||||
| 18 | 643849-1 | 3.96 | 4.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 019 | 187254-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 19 | 187254-7 | |||
| Label Dolmar Am3643 | ||||
| 020 | 890384-2 | 0.83 | 1.00 | |
| Label Dolmar Am3643 | ||||
| 20 | 890384-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 021 | 453293-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 21 | 453293-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 022 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 22 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 266774-5 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 23 | 266774-5 | |||
| Motor 36,0V Blm430 | ||||
| 024 | 629933-6 | 118.43 | 143.30 | |
| Motor 36,0V Blm430 | ||||
| 24 | 629933-6 | 118.43 | 143.30 | |
| Toerenregelcircuit Blm/Am | ||||
| 025 | 620084-8 | 104.05 | 125.90 | |
| Toerenregelcircuit Blm/Am | ||||
| 25 | 620084-8 | 104.05 | 125.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 26 | 266326-2 | |||
| Klemstrip P | ||||
| 027 | 687053-2 | 0.83 | 1.00 | |
| Klemstrip P | ||||
| 27 | 687053-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028 | 643890-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 28 | 643890-4 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 029 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 29 | 266326-2 | |||
| Draadboom Blm/Am | ||||
| 030 | 638946-6 | 3.12 | 3.78 | |
| Draadboom Blm/Am | ||||
| 30 | 638946-6 | 3.12 | 3.78 | |
| Lijn Filter Bub360/Bdf453 | ||||
| 031 | 688165-4 | 0.83 | 1.00 | |
| Lijn Filter Bub360/Bdf453 | ||||
| 31 | 688165-4 | 0.83 | 1.00 | |
| Lijn Filter Bub360/Bdf453 | ||||
| 032 | 688165-4 | 0.83 | 1.00 | |
| Lijn Filter Bub360/Bdf453 | ||||
| 32 | 688165-4 | 0.83 | 1.00 | |
| Lijn Filter Bub360/Bdf453 | ||||
| 033 | 688165-4 | 0.83 | 1.00 | |
| Lijn Filter Bub360/Bdf453 | ||||
| 33 | 688165-4 | 0.83 | 1.00 | |
| Maaidekkap Blm430 P | ||||
| 034 | 453234-8 | 41.77 | 50.54 | |
| Maaidekkap Blm430 P | ||||
| 34 | 453234-8 | 41.77 | 50.54 | |
| Onderkap Blm430 | ||||
| 035 | 453239-8 | 3.96 | 4.79 | |
| Onderkap Blm430 | ||||
| 35 | 453239-8 | 3.96 | 4.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 36 | 266326-2 | |||
| Binnenflens 40 Am/Blm | ||||
| 037 | 224444-2 | 2.71 | 3.28 | |
| Binnenflens 40 Am/Blm | ||||
| 37 | 224444-2 | 2.71 | 3.28 | |
| Maaimes 43cm | ||||
| 038 | 191D43-8 | 10.00 | 12.10 | |
| Maaimes 43cm | ||||
| 38 | 191D43-8 | 10.00 | 12.10 | |
| Buitenflens 40 Am/Blm | ||||
| 039 | 224445-0 | 3.12 | 3.78 | |
| Buitenflens 40 Am/Blm | ||||
| 39 | 224445-0 | 3.12 | 3.78 | |
| Inbusbout M10X25Mm Am/Blm | ||||
| 040 | 266731-3 | 0.83 | 1.00 | |
| Inbusbout M10X25Mm Am/Blm | ||||
| 40 | 266731-3 | 0.83 | 1.00 | |
| Inbusbout M6X30Mm Am/Blm | ||||
| 041 | 921352-5 | 0.83 | 1.00 | |
| Inbusbout M6X30Mm Am/Blm | ||||
| 41 | 921352-5 | 0.83 | 1.00 | |
| Bus 6 Am/Blm | ||||
| 042 | 257670-8 | 0.83 | 1.00 | |
| Bus 6 Am/Blm | ||||
| 42 | 257670-8 | 0.83 | 1.00 | |
| Stelplaat Blm/Am | ||||
| 043 | 453255-0 | 5.06 | 6.12 | |
| Stelplaat Blm/Am | ||||
| 43 | 453255-0 | 5.06 | 6.12 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 44 | 266326-2 | |||
| Zeskantmoer M6 | ||||
| 045 | 931302-2 | 0.83 | 1.00 | |
| Zeskantmoer M6 | ||||
| 45 | 931302-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 046 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 46 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 047 | 267102-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 47 | 267102-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 231297-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 48 | 231297-2 | |||
| Sluitring 9 Am/Blm | ||||
| 049 | 253808-3 | 0.98 | 1.19 | |
| Sluitring 9 Am/Blm | ||||
| 49 | 253808-3 | 0.98 | 1.19 | |
| Verstelhendel Blm/Am | ||||
| 050 | 453252-6 | 3.12 | 3.78 | |
| Verstelhendel Blm/Am | ||||
| 50 | 453252-6 | 3.12 | 3.78 | |
| Afdekkap Blm430 | ||||
| 051 | 453253-4 | 1.67 | 2.02 | |
| Afdekkap Blm430 | ||||
| 51 | 453253-4 | 1.67 | 2.02 | |
| Wielkap Tbv Ach.Wiel Blm/Am | ||||
| 052 | 453241-1 | 8.21 | 9.93 | |
| Wielkap Tbv Ach.Wiel Blm/Am | ||||
| 52 | 453241-1 | 8.21 | 9.93 | |
| Borgmoer M8 Dcs230T A | ||||
| 053 | 252145-2 | 0.83 | 1.00 | |
| Borgmoer M8 Dcs230T A | ||||
| 53 | 252145-2 | 0.83 | 1.00 | |
| Glijlager 10Mm Am/Blm | ||||
| 054 | 214067-4 | 1.18 | 1.43 | |
| Glijlager 10Mm Am/Blm | ||||
| 54 | 214067-4 | 1.18 | 1.43 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 453243-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 55 | 453243-7 | |||
| Kogellager 6200Llb | ||||
| 056 | 211066-7 | 4.45 | 5.38 | |
| Kogellager 6200Llb | ||||
| 56 | 211066-7 | 4.45 | 5.38 | |
| Achteras Blm/Am A | ||||
| 057 | 162C97-6 | 16.56 | 20.04 | |
| Achteras Blm/Am A | ||||
| 57 | 162C97-6 | 16.56 | 20.04 | |
| Kogellager 6200Llb | ||||
| 058 | 211066-7 | 4.45 | 5.38 | |
| Kogellager 6200Llb | ||||
| 58 | 211066-7 | 4.45 | 5.38 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 059 | 453243-7 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 59 | 453243-7 | |||
| Glijlager 10Mm Am/Blm | ||||
| 060 | 214067-4 | 1.18 | 1.43 | |
| Glijlager 10Mm Am/Blm | ||||
| 60 | 214067-4 | 1.18 | 1.43 | |
| Borgmoer M8 Dcs230T A | ||||
| 061 | 252145-2 | 0.83 | 1.00 | |
| Borgmoer M8 Dcs230T A | ||||
| 61 | 252145-2 | 0.83 | 1.00 | |
| Wielkap Tbv Ach.Wiel Blm/Am | ||||
| 062 | 453241-1 | 8.21 | 9.93 | |
| Wielkap Tbv Ach.Wiel Blm/Am | ||||
| 62 | 453241-1 | 8.21 | 9.93 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 063 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 63 | 266326-2 | |||
| Montageplaat Blm/Am | ||||
| 064 | 346545-7 | 1.26 | 1.52 | |
| Montageplaat Blm/Am | ||||
| 64 | 346545-7 | 1.26 | 1.52 | |
| Zeskant Borgmoer M5X8 A | ||||
| 065 | 252103-8 | 0.83 | 1.00 | |
| Zeskant Borgmoer M5X8 A | ||||
| 65 | 252103-8 | 0.83 | 1.00 | |
| Sluitring 5mm DSP601 A | ||||
| 066 | 253414-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 66 | 941101-4 | |||
| Koppelstang Blm/Am | ||||
| 067 | 346543-1 | 13.82 | 16.72 | |
| Koppelstang Blm/Am | ||||
| 67 | 346543-1 | 13.82 | 16.72 | |
| Trekveer 16 Am/Blm * | ||||
| 068 | 231875-8 | 1.66 | 2.01 | |
| Trekveer 16 Am/Blm * | ||||
| 68 | 231875-8 | 1.66 | 2.01 | |
| Sluitring 5mm DSP601 A | ||||
| 069 | 253414-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 69 | 941101-4 | |||
| Zeskant Borgmoer M5X8 A | ||||
| 070 | 252103-8 | 0.83 | 1.00 | |
| Zeskant Borgmoer M5X8 A | ||||
| 70 | 252103-8 | 0.83 | 1.00 | |
| Voorwiel DLM382 | ||||
| 071 | 459100-7 | 12.19 | 14.75 | |
| Voorwiel DLM382 | ||||
| 71 | 459100-7 | 12.19 | 14.75 | |
| Borgmoer M8 Dcs230T A | ||||
| 072 | 252145-2 | 0.83 | 1.00 | |
| Borgmoer M8 Dcs230T A | ||||
| 72 | 252145-2 | 0.83 | 1.00 | |
| Glijlager 10Mm Am/Blm | ||||
| 073 | 214067-4 | 1.18 | 1.43 | |
| Glijlager 10Mm Am/Blm | ||||
| 73 | 214067-4 | 1.18 | 1.43 | |
| Voorwiel DLM382 | ||||
| 074 | 459100-7 | 12.19 | 14.75 | |
| Voorwiel DLM382 | ||||
| 74 | 459100-7 | 12.19 | 14.75 | |
| Kogellager 6200Llb | ||||
| 075 | 211066-7 | 4.45 | 5.38 | |
| Kogellager 6200Llb | ||||
| 75 | 211066-7 | 4.45 | 5.38 | |
| Niet meer leverbaar, geen vervanging | ||||
| 076 | 165668-0 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 76 | 165668-0 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 077 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 77 | 266326-2 | |||
| Asborgplaat Jr3000V | ||||
| 078 | 341462-6 | 1.39 | 1.68 | |
| Asborgplaat Jr3000V | ||||
| 78 | 341462-6 | 1.39 | 1.68 | |
| Kogellager 6200Llb | ||||
| 079 | 211066-7 | 4.45 | 5.38 | |
| Kogellager 6200Llb | ||||
| 79 | 211066-7 | 4.45 | 5.38 | |
| Voorwiel DLM382 | ||||
| 080 | 459100-7 | 12.19 | 14.75 | |
| Voorwiel DLM382 | ||||
| 80 | 459100-7 | 12.19 | 14.75 | |
| Glijlager 10Mm Am/Blm | ||||
| 081 | 214067-4 | 1.18 | 1.43 | |
| Glijlager 10Mm Am/Blm | ||||
| 81 | 214067-4 | 1.18 | 1.43 | |
| Borgmoer M8 Dcs230T A | ||||
| 082 | 252145-2 | 0.83 | 1.00 | |
| Borgmoer M8 Dcs230T A | ||||
| 82 | 252145-2 | 0.83 | 1.00 | |
| Voorwiel DLM382 | ||||
| 083 | 459100-7 | 12.19 | 14.75 | |
| Voorwiel DLM382 | ||||
| 83 | 459100-7 | 12.19 | 14.75 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 084 | 331975-5 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 84 | 331975-5 | |||
| Schakelhendelhuis Am/Blm | ||||
| 085 | 453246-1 | 1.67 | 2.02 | |
| Schakelhendelhuis Am/Blm | ||||
| 85 | 453246-1 | 1.67 | 2.02 | |
| Schakelhendelhuiskap Am/Blm | ||||
| 086 | 453247-9 | 1.66 | 2.01 | |
| Schakelhendelhuiskap Am/Blm | ||||
| 86 | 453247-9 | 1.66 | 2.01 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 087 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 87 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 088 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 88 | 266326-2 | |||
| Schakelhuis Am/Blm | ||||
| 089 | 141298-1 | 3.97 | 4.80 | |
| Label Waarschuw Am3643 | ||||
| 089A | 890374-5 | 0.83 | 1.00 | |
| Schakelhuis Am/Blm | ||||
| 89 | 141298-1 | 3.97 | 4.80 | |
| Schroef 4X20 A | ||||
| 090 | 911138-5 | 0.83 | 1.00 | |
| Schroef 4X20 A | ||||
| 90 | 911138-5 | 0.83 | 1.00 | |
| Hefboom Blm/Am | ||||
| 091 | 453248-7 | 1.39 | 1.68 | |
| Trekveer 9 Am/Blm | ||||
| 092 | 231876-6 | 0.83 | 1.00 | |
| Trekveer 9 Am/Blm | ||||
| 92 | 231876-6 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 093 | 453249-5 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 93 | 453249-5 | |||
| Drukveer 6Mm Am3643 | ||||
| 094 | 233068-3 | 0.83 | 1.00 | |
| Drukveer 6Mm Am3643 | ||||
| 94 | 233068-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 095 | 650681-6 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 95 | 632J09-0 | |||
| Schakelhuis Am/Blm | ||||
| 096 | 453244-5 | 3.97 | 4.80 | |
| Schakelhuis Am/Blm | ||||
| 96 | 453244-5 | 3.97 | 4.80 | |
| Klemstrip P | ||||
| 097 | 687053-2 | 0.83 | 1.00 | |
| Klemstrip P | ||||
| 97 | 687053-2 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 098 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 98 | 266326-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 099 | 141299-9 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 99 | 141299-9 | |||
| Bekabbeling Blm/Am | ||||
| 100 | 664780-8 | 3.97 | 4.80 | |
| Moerbout M6X50Mm Am/Blm A | ||||
| 101 | 265A14-4 | 0.83 | 1.00 | |
| Sterknop M6 Am/Blm | ||||
| 102 | 264070-5 | 1.67 | 2.02 | |
| Sterknop M6 Am/Blm | ||||
| 103 | 264070-5 | 1.67 | 2.02 | |
| Moerbout M6X50Mm Am/Blm A | ||||
| 104 | 265A14-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 105 | 331973-9 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 106 | 453385-7 | |||
| Sterknop M8X35Mm Am/Blm | ||||
| 107 | 266729-0 | 1.67 | 2.02 | |
| Sterknop M8X35Mm Am/Blm | ||||
| 108 | 266729-0 | 1.67 | 2.02 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 110 | 141547-6 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 111 | 266326-2 | |||
| Grasvangzakbeugel DLM431 A | ||||
| 112 | 327179-5 | 12.22 | 14.79 | |
| Sluitring 5 Am3643 | ||||
| 113 | 267438-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 114 | 266326-2 | |||
