Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita AN510H'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

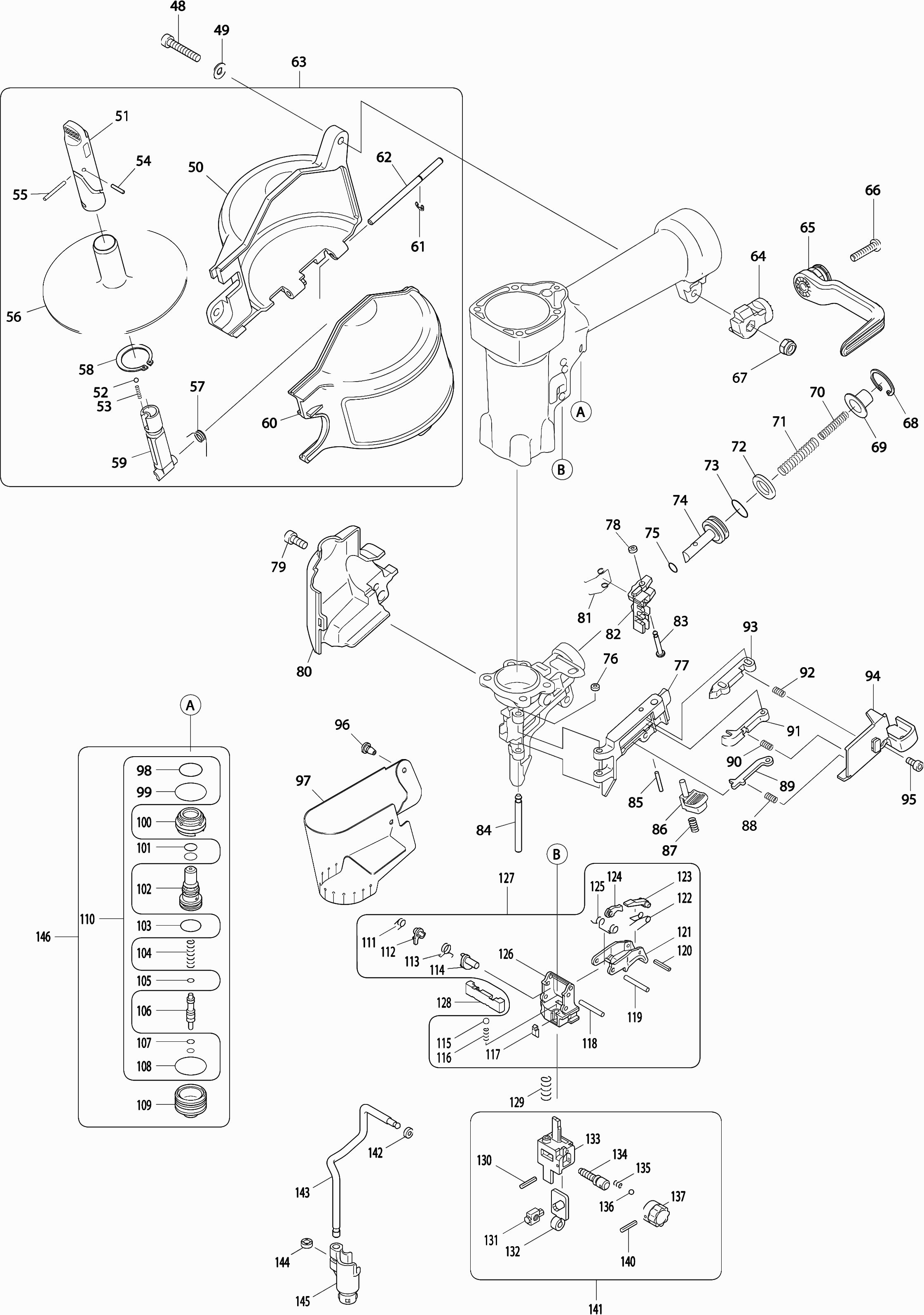

Tekeningen van de Makita AN510H
Onderdelen lijst van de Makita AN510H
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Geen informatie beschikbaar, niet bestelbaar | ||||
001 | 266233-9 | |||
Platte Ring 5 | ||||
002 | 267343-5 | 0.83 | 1.00 | |
Uitlaatkap | ||||
003 | 419764-9 | 3.54 | 4.28 | |
Filter | ||||
004 | 413106-9 | 12.22 | 14.79 | |
Afdichting Deksel | ||||
005 | 419763-1 | 2.36 | 2.86 | |
Inbusbout M5X20 | ||||
006 | 266369-4 | 0.83 | 1.00 | |
Bovendeksel | ||||
007 | 318252-2 | 64.25 | 77.74 | |
Drukveer 27* | ||||
008 | 234055-5 | 2.36 | 2.86 | |
O-Ring 5 | ||||
009 | 213021-5 | 0.83 | 1.00 | |
O-Ring 23 | ||||
010 | 213393-8 | 0.83 | 1.00 | |
O-Ring 34 | ||||
011 | 213458-6 | 1.39 | 1.68 | |
Hoofdklep | ||||
012 | 419770-4 | 33.73 | 40.81 | |
O-Ring 36 | ||||
013 | 213510-0 | 1.18 | 1.43 | |
Hoofdklep Geleider | ||||
014 | 331744-4 | 8.21 | 9.93 | |
O-Ring 42 | ||||
015 | 213561-3 | 0.83 | 1.00 | |
Revisieset At450H | ||||
016 | 194736-2 | 24.16 | 29.23 | |
Platte Ring 18 | ||||
017 | 267344-3 | 1.00 | 1.21 | |
Stootkussen Achter | ||||
018 | 421993-2 | 13.08 | 15.83 | |
O-Ring 17 | ||||
019 | 213282-7 | 5.98 | 7.24 | |
Slagpen An510H P | ||||
020 | 165458-1 | 147.66 | 178.67 | |
Slagpen Set An510H* | ||||
021 | 135135-9 | 130.23 | 157.58 | |
Klepstoel | ||||
022 | 421994-0 | 9.24 | 11.18 | |
Cilinder Houder | ||||
023 | 331743-6 | 9.24 | 11.18 | |
Cilinder P | ||||
024 | 331742-8 | 31.28 | 37.85 | |
O-Ring 33 | ||||
025 | 213462-5 | 0.83 | 1.00 | |
O Ring 26 An510H A | ||||
026 | 213643-1 | 0.83 | 1.00 | |
Pakking, Bovendeksel- * | ||||
027 | 162249-1 | 5.71 | 6.91 | |
Naamplaat An510H | ||||
028 | 866113-5 | 2.71 | 3.28 | |
Label Makita Logo R | ||||
029 | 819333-0 | 10.52 | 12.73 | |
Label Makita Logo L | ||||
031 | 819334-8 | 10.52 | 12.73 | |
Behuizing An510H | ||||
033 | 188650-2 | 177.00 | 214.17 | |
Indicatielabel | ||||
033A | 816919-1 | 2.71 | 3.28 | |
Stootkussen Voor | ||||
034 | 421992-4 | 12.22 | 14.79 | |
O-Ring 31,5 Ar410/An510H A | ||||
035 | 213990-0 | 0.83 | 1.00 | |
O-Ring 3 | ||||
036 | 213034-6 | 0.83 | 1.00 | |
Slagpengeleider Compleet* | ||||
037 | 158171-8 | 184.64 | 223.41 | |
Inbusbout M5X20 | ||||
038 | 266369-4 | 0.83 | 1.00 | |
Spanstift | ||||
039 | 951078-5 | 0.83 | 1.00 | |
Spanstift | ||||
040 | 951078-5 | 0.83 | 1.00 | |
Spanstift | ||||
041 | 951078-5 | 0.83 | 1.00 | |
Borgpen 3-22 A | ||||
042 | 258033-1 | 0.83 | 1.00 | |
Inlaatfilter | ||||
043 | 413105-1 | 2.71 | 3.28 | |
O-Ring 38 Tbv 3/4 Dop * | ||||
044 | 213514-2 | 1.18 | 1.43 | |
Inlaatdeksel | ||||
045 | 318108-9 | 20.15 | 24.38 | |
Kap Af500Hp | ||||
046 | 286280-4 | 1.24 | 1.50 | |
Insteeknippel H22PM | ||||
047 | 243105-5 | 15.60 | 18.88 | |
Inbusbout M5X28 | ||||
048 | 265570-8 | 0.83 | 1.00 | |
Platte Ring 5 | ||||
049 | 267343-5 | 0.83 | 1.00 | |
Magazijn | ||||
050 | 419768-1 | 28.02 | 33.90 | |
Schakelbus | ||||
051 | 419767-3 | 2.36 | 2.86 | |
Stalen Kogel 3.5 A | ||||
052 | 216040-0 | 0.83 | 1.00 | |
Drukveer 2* | ||||
053 | 233492-0 | 0.83 | 1.00 | |
Pen 2,5 An711/911H P | ||||
054 | 268169-8 | 0.83 | 1.00 | |
Pen 2,5 | ||||
055 | 268167-2 | 0.83 | 1.00 | |
Wisselplaat* | ||||
056 | 419766-5 | 5.71 | 6.91 | |
Torsieveer 7 | ||||
057 | 233505-7 | 3.12 | 3.78 | |
Borgring S-25* | ||||
058 | 961105-0 | 0.83 | 1.00 | |
Schakelas | ||||
059 | 419765-7 | 2.02 | 2.44 | |
Deksel Tbv Magazijn Compleet | ||||
060 | 158916-4 | 28.02 | 33.90 | |
Label, Tbv Magazijn An510H | ||||
060A | 808229-0 | 15.60 | 18.88 | |
Stopring E-3 | ||||
061 | 259042-3 | 0.83 | 1.00 | |
Pen 4 | ||||
062 | 268171-1 | 0.98 | 1.19 | |
Magazijn Compleet | ||||
063 | 135257-5 | 77.62 | 93.92 | |
Haakaansluiting An250/450 | ||||
064 | 162255-6 | 3.12 | 3.78 | |
Haak An450 | ||||
065 | 419843-3 | 3.12 | 3.78 | |
Schroef | ||||
066 | 265176-2 | 0.83 | 1.00 | |
Zeskantmoer M5 A | ||||
067 | 931202-6 | 0.83 | 1.00 | |
Borgring R-21 | ||||
068 | 962101-1 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
069 | 345777-3 | |||
Drukveer 6 | ||||
070 | 233493-8 | 1.18 | 1.43 | |
Drukveer 6 * | ||||
071 | 233494-6 | 1.18 | 1.43 | |
Rubber Ring 13 * | ||||
072 | 262121-8 | 1.39 | 1.68 | |
O-Ring 14 DHW080 P | ||||
073 | 213154-6 | 0.83 | 1.00 | |
Zuiger * | ||||
074 | 324750-6 | 7.22 | 8.74 | |
O-Ring 8 DRV250 | ||||
075 | 213007-9 | 0.83 | 1.00 | |
Urethaan Ring 3 An-Series | ||||
076 | 262120-0 | 0.83 | 1.00 | |
Deur | ||||
077 | 310189-9 | 48.40 | 58.56 | |
Urethaan Ring 3 An-Series | ||||
078 | 262120-0 | 0.83 | 1.00 | |
Inbusbout M5X12 At450H A | ||||
079 | 265903-7 | 0.83 | 1.00 | |
Deksel, Contactarm- * | ||||
080 | 419762-3 | 5.06 | 6.12 | |
Torsieveer 6 | ||||
081 | 231652-8 | 2.38 | 2.88 | |
Aanvoerklauw | ||||
082 | 310116-6 | 17.38 | 21.03 | |
Kraagpin 3-4 | ||||
083 | 256463-0 | 0.83 | 1.00 | |
Pen 4 | ||||
084 | 268170-3 | 0.98 | 1.19 | |
Pen 3 | ||||
085 | 268183-4 | 0.83 | 1.00 | |
Deblokkeerhandel * | ||||
086 | 162247-5 | 3.54 | 4.28 | |
Drukveer 5 * | ||||
087 | 234013-1 | 0.98 | 1.19 | |
Drukveer 4 BHX2501 | ||||
088 | 233133-8 | 0.83 | 1.00 | |
Borgklauw | ||||
089 | 344995-0 | 2.02 | 2.44 | |
Drukveer 4 BHX2501 | ||||
090 | 233133-8 | 0.83 | 1.00 | |
Nagelhouder | ||||
091 | 311998-9 | 11.82 | 14.30 | |
Drukveer 4 BHX2501 | ||||
092 | 233133-8 | 0.83 | 1.00 | |
Arm | ||||
093 | 311997-1 | 12.22 | 14.79 | |
Deurkap * | ||||
094 | 419761-5 | 4.45 | 5.38 | |
Inbusbout M5X12 At450H A | ||||
095 | 265903-7 | 0.83 | 1.00 | |
Rubber Pen 9,5 | ||||
096 | 421418-6 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
097 | 413107-7 | |||
O-Ring 15 * | ||||
098 | 213233-0 | 0.83 | 1.00 | |
O-Ring 18 Hm0871C | ||||
099 | 213275-4 | 0.83 | 1.00 | |
Schakelklepgeleiding | ||||
100 | 419732-2 | 30.46 | 36.86 | |
O-Ring 7 * | ||||
101 | 213968-3 | 1.67 | 2.02 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
102 | 419733-0 | |||
O-Ring 12,5 An-Series | ||||
103 | 213185-5 | 0.83 | 1.00 | |
Drukveer 4* | ||||
104 | 233485-7 | 1.39 | 1.68 | |
O-Ring 3 | ||||
105 | 213034-6 | 0.83 | 1.00 | |
O-Ring 3 blw A | ||||
105A | 213A17-2 | 0.83 | 1.00 | |
Schakelklepsteel P | ||||
106 | 324743-3 | 5.06 | 6.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
106A | 326189-9 | |||
O-Ring 3 Af500Hp | ||||
107 | 213979-8 | 1.46 | 1.77 | |
O-Ring 3 | ||||
107A | 213640-7 | 2.02 | 2.44 | |
O-Ring 18 Hm0871C | ||||
108 | 213275-4 | 0.83 | 1.00 | |
Schakelklephuis | ||||
109 | 331741-0 | 10.50 | 12.70 | |
Revisieset At450H | ||||
110 | 194736-2 | 24.16 | 29.23 | |
Torsieveer 5* | ||||
111 | 233501-5 | 0.83 | 1.00 | |
Afstandhouder | ||||
112 | 310199-6 | 5.70 | 6.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
113 | 233502-3 | |||
Ontgrendelpal | ||||
114 | 310310-0 | 5.70 | 6.90 | |
Stalen Kogel 4 | ||||
115 | 216024-8 | 0.83 | 1.00 | |
Drukveer 2* | ||||
116 | 233490-4 | 0.83 | 1.00 | |
Afdekplaat Tbv Startveer | ||||
117 | 419743-7 | 0.83 | 1.00 | |
Pen 3 | ||||
118 | 268168-0 | 0.83 | 1.00 | |
Pen 3 | ||||
119 | 268168-0 | 0.83 | 1.00 | |
Spanstift 2-12 | ||||
120 | 951007-8 | 0.83 | 1.00 | |
Schakelknop * | ||||
121 | 310294-2 | 13.23 | 16.01 | |
Torsieveer 4 | ||||
122 | 231699-2 | 0.83 | 1.00 | |
Hendel | ||||
123 | 310196-2 | 6.41 | 7.76 | |
Hefboom | ||||
124 | 310198-8 | 5.70 | 6.90 | |
Torsieveer 4 | ||||
125 | 233503-1 | 2.02 | 2.44 | |
Schakel Montage Plaat | ||||
126 | 419844-1 | 3.96 | 4.79 | |
Niet meer leverbaar, geen vervanging | ||||
127 | 135231-3 | |||
Schakelstang | ||||
128 | 310293-4 | 10.50 | 12.70 | |
Drukveer 6 | ||||
129 | 234012-3 | 1.39 | 1.68 | |
Spanstift 2-14* | ||||
130 | 951010-9 | 0.83 | 1.00 | |
Stelelement An250 | ||||
131 | 310201-5 | 5.70 | 6.90 | |
Stelplaat* | ||||
132 | 345775-7 | 2.02 | 2.44 | |
Niet meer leverbaar, geen vervanging | ||||
133 | 310234-0 | |||
Asafsteller An-Series* | ||||
134 | 324745-9 | 1.67 | 2.02 | |
Drukveer 2 | ||||
135 | 233491-2 | 0.83 | 1.00 | |
Stalen Kogel 2,3Mm An-Series | ||||
136 | 216031-1 | 0.83 | 1.00 | |
Afsteller Cpl An/Ar-Serie | ||||
137 | 158747-1 | 1.18 | 1.43 | |
Spanstift 2-14* | ||||
140 | 951010-9 | 0.83 | 1.00 | |
Urethaan Ring 3 An-Series | ||||
142 | 262120-0 | 0.83 | 1.00 | |
Arm | ||||
143 | 324751-4 | 31.20 | 37.75 | |
Urethaan Ring 4 | ||||
144 | 262128-4 | 4.45 | 5.38 | |
Contactpunt | ||||
145 | 310240-5 | 13.82 | 16.72 | |
Schakelklep Cmpl. An510H A | ||||
146 | 135681-2 | 68.13 | 82.44 |
