Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita AN610H'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

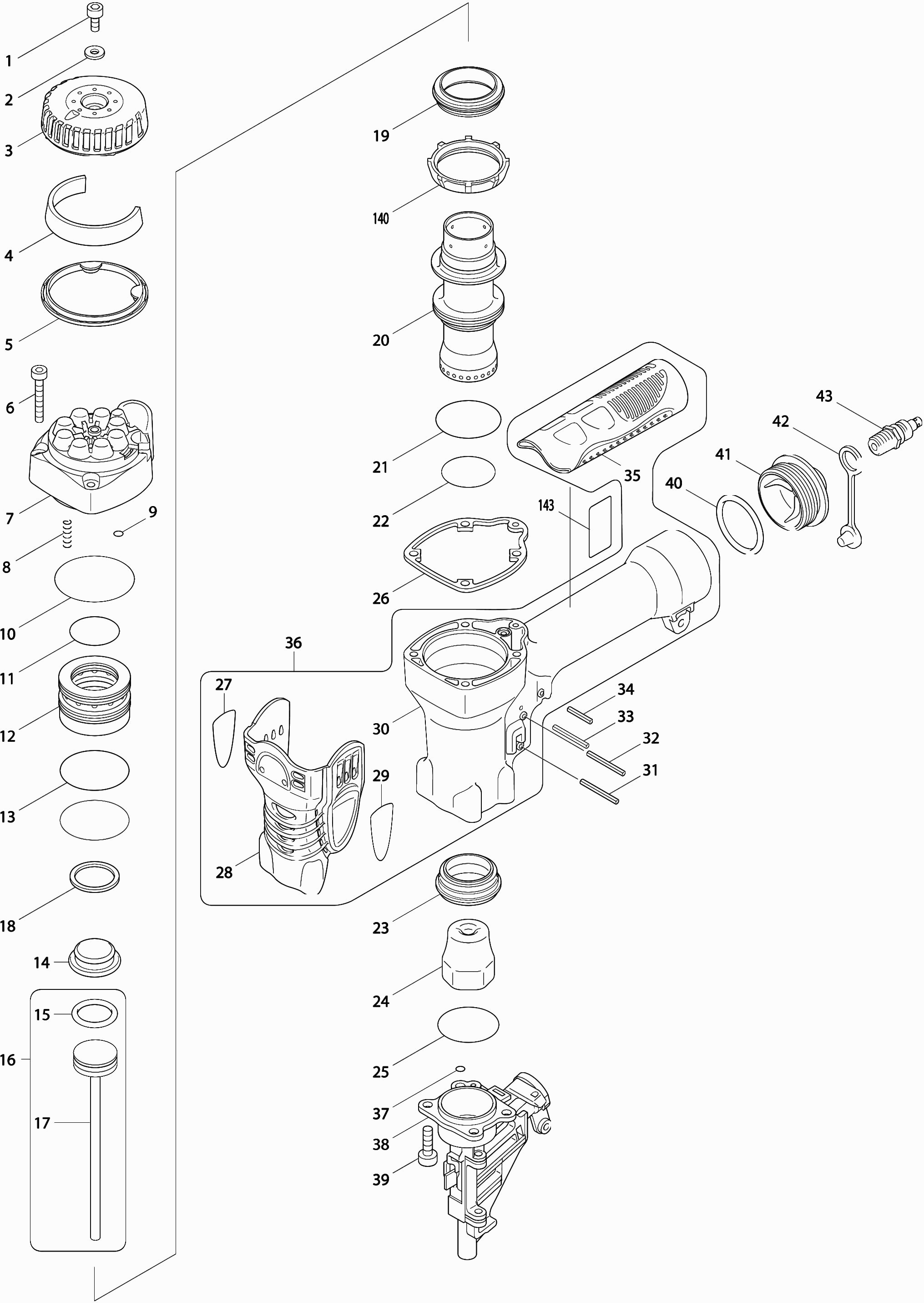

Tekeningen van de Makita AN610H
Onderdelen lijst van de Makita AN610H
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Inbusbout M5X12 | ||||
001 | 922212-4 | 0.83 | 1.00 | |
Platte Ring 5 | ||||
002 | 267343-5 | 0.83 | 1.00 | |
Uitlaatkap A | ||||
003 | 453875-0 | 3.77 | 4.56 | |
Uitlaatkap A | ||||
003-1 | 453875-0 | 3.77 | 4.56 | |
Filter | ||||
004 | 413103-5 | 10.50 | 12.70 | |
Afdichting, Deksel- | ||||
005 | 419735-6 | 3.28 | 3.97 | |
Inbusbout M5X35* | ||||
006 | 922257-2 | 0.83 | 1.00 | |
Bovendeksel | ||||
007 | 318109-7 | 68.13 | 82.44 | |
Drukveer 4 | ||||
008 | 233484-9 | 1.18 | 1.43 | |
O-Ring 5 | ||||
009 | 213021-5 | 0.83 | 1.00 | |
O-Ring 50 | ||||
010 | 213604-1 | 1.67 | 2.02 | |
O-Ring 30 An450/610/620H A | ||||
011 | 213423-5 | 0.83 | 1.00 | |
O-Ring 30 An450/610/620H A | ||||
011-1 | 213423-5 | 0.83 | 1.00 | |
Hoofdklep * | ||||
012 | 419736-4 | 27.44 | 33.20 | |
O-Ring 42 | ||||
013 | 213558-2 | 0.83 | 1.00 | |
Stootkussen Achter | ||||
014 | 421983-5 | 11.34 | 13.72 | |
O-Ring 22,5 | ||||
015 | 213967-5 | 6.38 | 7.72 | |
Slagpen Set An610H | ||||
016 | 135235-5 | 110.73 | 133.98 | |
Slagpen An610H P | ||||
017 | 168500-7 | 134.92 | 163.25 | |
Sluitring 26 | ||||
018 | 267342-7 | 0.83 | 1.00 | |
Klepstoel | ||||
019 | 421981-9 | 9.67 | 11.70 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
020 | 331740-2 | |||
Cilinder A | ||||
020-1 | 326758-6 | 21.88 | 26.47 | |
O-Ring 40 | ||||
021 | 213509-5 | 0.83 | 1.00 | |
O-Ring 34 | ||||
022 | 213475-6 | 0.83 | 1.00 | |
Cilinder Geleider | ||||
023 | 324742-5 | 30.70 | 37.15 | |
Stootkussen Voor | ||||
024 | 421982-7 | 12.22 | 14.79 | |
O-Ring 38 | ||||
025 | 213528-1 | 0.98 | 1.19 | |
Pakking, Bovendeksel- | ||||
026 | 162246-7 | 7.22 | 8.74 | |
Label Makita Logo R | ||||
027 | 819321-7 | 2.71 | 3.28 | |
Label Makita Logo L | ||||
029 | 819322-5 | 2.71 | 3.28 | |
Spanstift | ||||
031 | 951078-5 | 0.83 | 1.00 | |
Spanstift | ||||
032 | 951078-5 | 0.83 | 1.00 | |
Spanstift 3-30 | ||||
033 | 258029-2 | 0.83 | 1.00 | |
Borgpen 3-22 A | ||||
034 | 258033-1 | 0.83 | 1.00 | |
Behuizing An450/610H | ||||
036 | 188604-9 | 223.15 | 270.01 | |
Indicatielabel | ||||
036 | 816919-1 | 2.71 | 3.28 | |
O-Ring 4 | ||||
037 | 213970-6 | 0.83 | 1.00 | |
Slagpengeleider | ||||
038 | 310250-2 | 169.78 | 205.43 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
039 | 922332-4 | |||
O-Ring 38 Tbv 3/4 Dop * | ||||
040 | 213514-2 | 1.18 | 1.43 | |
O-Ring 38 Tbv 3/4 Dop * | ||||
040-1 | 213514-2 | 1.18 | 1.43 | |
Inlaatdeksel | ||||
041 | 318108-9 | 20.15 | 24.38 | |
Kap Af500Hp | ||||
042 | 286280-4 | 1.24 | 1.50 | |
Insteeknippel H22PM | ||||
043 | 243105-5 | 15.60 | 18.88 | |
Moer M5-8 | ||||
044 | 264008-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
045 | 419737-2 | |||
Magazijn AN610/620H A | ||||
045-2 | 457138-6 | 9.52 | 11.52 | |
Stopring E-3 | ||||
046 | 259042-3 | 0.83 | 1.00 | |
Torsieveer 8 | ||||
047 | 233504-9 | 1.18 | 1.43 | |
Pen 4* | ||||
048 | 256773-5 | 2.36 | 2.86 | |
Deksel Tbv Magazijn Compleet | ||||
049 | 158936-8 | 25.36 | 30.69 | |
Label, Tbv Magazijn An610H | ||||
049 | 808231-3 | 15.60 | 18.88 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
050 | 419747-9 | |||
As, Afstel- A | ||||
050-1 | 456962-4 | 0.84 | 1.02 | |
Pen 2,5* | ||||
051 | 268166-4 | 0.83 | 1.00 | |
Borgring S-25* | ||||
052 | 961105-0 | 0.83 | 1.00 | |
Pen 2,5 | ||||
053 | 268167-2 | 0.83 | 1.00 | |
Verstelhuls | ||||
054 | 419746-1 | 2.71 | 3.28 | |
Stalen Kogel 3.5 A | ||||
055 | 216040-0 | 0.83 | 1.00 | |
Bladveer * | ||||
056 | 232233-1 | 0.83 | 1.00 | |
Wisselplaat | ||||
057 | 419745-3 | 2.02 | 2.44 | |
Magazijn Compleet P | ||||
058 | 135233-9 | 48.40 | 58.56 | |
Magazijn Cpl A | ||||
058-2 | 135805-0 | 36.08 | 43.66 | |
Haak | ||||
059 | 419739-8 | 3.96 | 4.79 | |
Schroef 5X35 A | ||||
060 | 911258-5 | 0.83 | 1.00 | |
Schroef 5X35 A | ||||
060-1 | 911258-5 | 0.83 | 1.00 | |
Inbusbout M5X12 | ||||
062 | 922212-4 | 0.83 | 1.00 | |
Deksel, Contactarm- | ||||
063 | 450828-0 | 3.72 | 4.50 | |
Urethane Ring 3 6837 | ||||
064 | 262054-7 | 0.98 | 1.19 | |
Aanvoerklauw F | ||||
065 | 310046-1 | 13.82 | 16.72 | |
Pen 4* | ||||
066 | 268027-8 | 2.02 | 2.44 | |
Torsieveer 6# | ||||
067 | 231632-4 | 2.36 | 2.86 | |
Aanvoerklauw R | ||||
068 | 310186-5 | 19.23 | 23.27 | |
Rubber Pen 9,5 | ||||
069 | 421418-6 | 0.83 | 1.00 | |
Afdekkap | ||||
070 | 413127-1 | 5.06 | 6.12 | |
Contactarm | ||||
071 | 165542-2 | 33.36 | 40.37 | |
Pen 5* | ||||
072 | 268025-2 | 2.71 | 3.28 | |
Deur | ||||
073 | 310182-3 | 36.08 | 43.66 | |
Urethane Ring 3 6837 | ||||
074 | 262054-7 | 0.98 | 1.19 | |
Pin 4* | ||||
075 | 268024-4 | 1.67 | 2.02 | |
Drukveer 5 | ||||
076 | 233204-1 | 0.83 | 1.00 | |
Zeskantbout M4X10 | ||||
077 | 266167-6 | 0.83 | 1.00 | |
Blokkeerhandel | ||||
078 | 310050-0 | 11.82 | 14.30 | |
Drukveer 6 | ||||
079 | 233201-7 | 0.83 | 1.00 | |
Blokkeerpen* | ||||
080 | 323713-9 | 2.02 | 2.44 | |
Urethane Ring 3 6837 | ||||
081 | 262054-7 | 0.98 | 1.19 | |
Drukveer 4 | ||||
082 | 233101-1 | 0.83 | 1.00 | |
Borgklauw* | ||||
083 | 345758-7 | 4.45 | 5.38 | |
Drukveer 4 | ||||
084 | 233101-1 | 0.83 | 1.00 | |
Nagelhouder | ||||
085 | 310179-2 | 7.22 | 8.74 | |
Drukveer 4 | ||||
086 | 233101-1 | 0.83 | 1.00 | |
Arm* | ||||
087 | 310184-9 | 6.38 | 7.72 | |
O-Ring 9 | ||||
088 | 213054-0 | 0.83 | 1.00 | |
Zuiger | ||||
089 | 324962-1 | 6.38 | 7.72 | |
O-Ring 14 DHW080 P | ||||
090 | 213154-6 | 0.83 | 1.00 | |
Drukveer 9 | ||||
091 | 233198-0 | 1.00 | 1.21 | |
Rubber Ring 16 | ||||
092 | 262075-9 | 0.83 | 1.00 | |
Schotelring M5 | ||||
093 | 344452-8 | 3.12 | 3.78 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
094 | 962103-7 | |||
O-Ring 15 * | ||||
095 | 213233-0 | 0.83 | 1.00 | |
O-Ring 18 Hm0871C | ||||
096 | 213275-4 | 0.83 | 1.00 | |
Schakelklepgeleiding | ||||
097 | 419732-2 | 30.46 | 36.86 | |
O-Ring 7 * | ||||
098 | 213968-3 | 1.67 | 2.02 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
099 | 419733-0 | |||
Regelklep * | ||||
099-1 | 456262-2 | 19.91 | 24.09 | |
Drukveer 4* | ||||
100 | 233485-7 | 1.39 | 1.68 | |
O-Ring 3 | ||||
101 | 213034-6 | 0.83 | 1.00 | |
O-Ring 3 blw A | ||||
101-1 | 213A17-2 | 0.83 | 1.00 | |
O-Ring 3 blw A | ||||
101A | 213A17-2 | 0.83 | 1.00 | |
Schakelklepsteel P | ||||
102 | 324743-3 | 5.06 | 6.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
102-1 | 326189-9 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
102A | 326189-9 | |||
O-Ring 3 Af500Hp | ||||
103 | 213979-8 | 1.46 | 1.77 | |
O-Ring 3 | ||||
103-1 | 213640-7 | 2.02 | 2.44 | |
O-Ring 3 | ||||
103A | 213640-7 | 2.02 | 2.44 | |
O-Ring 12,5 An-Series | ||||
104 | 213185-5 | 0.83 | 1.00 | |
O-Ring 18 Hm0871C | ||||
105 | 213275-4 | 0.83 | 1.00 | |
Schakelklephuis | ||||
106 | 331741-0 | 10.50 | 12.70 | |
Torsieveer 5* | ||||
108 | 233501-5 | 0.83 | 1.00 | |
Afstandhouder | ||||
109 | 310199-6 | 5.70 | 6.90 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
110 | 233502-3 | |||
Torsieveer 6 A | ||||
110-1 | 233576-4 | 2.36 | 2.86 | |
Ontgrendelpal | ||||
111 | 310310-0 | 5.70 | 6.90 | |
Ontgrendelpal | ||||
111-1 | 310310-0 | 5.70 | 6.90 | |
Schakelstang | ||||
112 | 310293-4 | 10.50 | 12.70 | |
Stalen Kogel 4 | ||||
113 | 216024-8 | 0.83 | 1.00 | |
Blokkeerpen An911H | ||||
113-1 | 326144-1 | 1.67 | 2.02 | |
Drukveer 2* | ||||
114 | 233490-4 | 0.83 | 1.00 | |
Afdekplaat Tbv Startveer | ||||
115 | 419743-7 | 0.83 | 1.00 | |
Pen 3 | ||||
116 | 268168-0 | 0.83 | 1.00 | |
Pen 3 | ||||
117 | 268168-0 | 0.83 | 1.00 | |
Spanstift 2-12 | ||||
118 | 951007-8 | 0.83 | 1.00 | |
Schakelknop * | ||||
119 | 310294-2 | 13.23 | 16.01 | |
Torsieveer 4 | ||||
120 | 231699-2 | 0.83 | 1.00 | |
Hendel | ||||
121 | 310196-2 | 6.41 | 7.76 | |
Hefboom | ||||
122 | 310198-8 | 5.70 | 6.90 | |
Torsieveer 4 | ||||
123 | 233503-1 | 2.02 | 2.44 | |
Schakel Montage Plaat | ||||
124 | 419844-1 | 3.96 | 4.79 | |
Niet meer leverbaar, geen vervanging | ||||
125 | 135231-3 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
125-1 | 135494-1 | |||
Drukveer 6 | ||||
126 | 233489-9 | 0.83 | 1.00 | |
Spanstift 2-14* | ||||
127 | 951010-9 | 0.83 | 1.00 | |
Stelelement An250 | ||||
128 | 310201-5 | 5.70 | 6.90 | |
Stelplaat* | ||||
129 | 345775-7 | 2.02 | 2.44 | |
Urethaan Ring 3 An-Series | ||||
130 | 262120-0 | 0.83 | 1.00 | |
Niet meer leverbaar, geen vervanging | ||||
131 | 310234-0 | |||
Asafsteller An-Series* | ||||
132 | 324745-9 | 1.67 | 2.02 | |
Drukveer 2 | ||||
133 | 233491-2 | 0.83 | 1.00 | |
Stalen Kogel 2,3Mm An-Series | ||||
134 | 216031-1 | 0.83 | 1.00 | |
Afsteller Cpl An/Ar-Serie | ||||
135 | 158747-1 | 1.18 | 1.43 | |
Spanstift 2-14* | ||||
137 | 951010-9 | 0.83 | 1.00 | |
Stelblok Compleet | ||||
138 | 135232-1 | 41.77 | 50.54 | |
Drukveer 3 6706D * | ||||
139 | 233081-1 | 0.83 | 1.00 | |
Cilinder Houder* | ||||
140 | 331739-7 | 8.21 | 9.93 | |
Revisieset An450/610/620 | ||||
141 | 194735-4 | 32.15 | 38.90 | |
Naamplaat An610H | ||||
143 | 866116-9 | 2.71 | 3.28 | |
Schakelklep Cmpl. An510H A | ||||
144 | 135681-2 | 68.13 | 82.44 | |
Schakelklep Cmpl. An510H A | ||||
144-1 | 135681-2 | 68.13 | 82.44 |
