Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita AN911H'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita AN911H

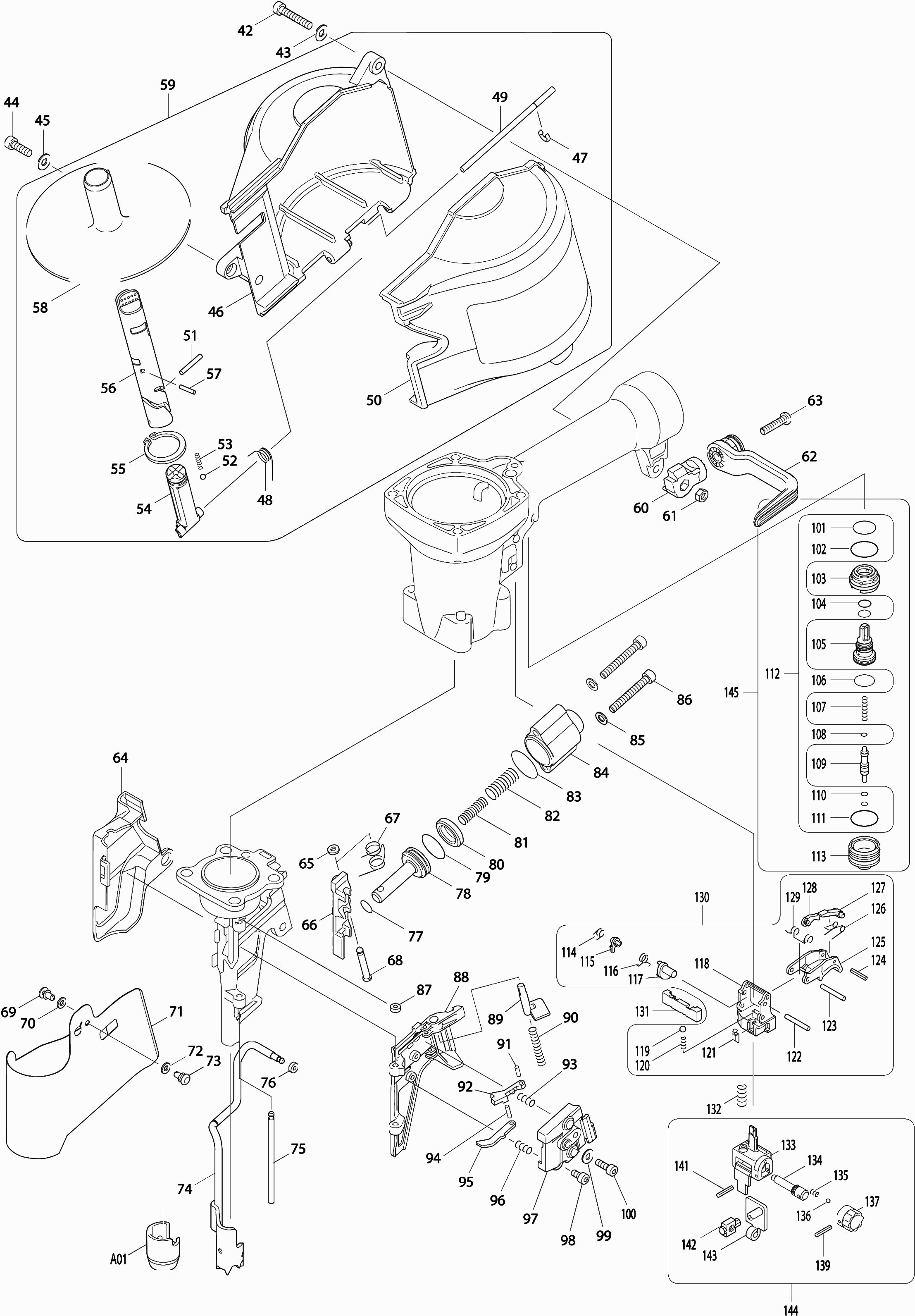

Onderdelen tekening 1

Onderdelen tekening 2

Onderdelen lijst van de Makita AN911H

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Imbusbout M6x45
001 265569-3@141 1.21 1.46
Bovendeksel
002 158222-7@141 47.55 57.54
Filter
003 413110-8@141 12.58 15.22
Drukveer 4
004 233484-9@141 1.21 1.46
O-ring 60
005 213668-5@141 0.83 1.00
O-ring 50
006 213612-2@141 0.83 1.00
Hoofdklep
007 419842-5@141 21.70 26.26
O-ring 53
008 213657-0@141 0.83 1.00
Stootkussen achter
009 424012-3@141 14.89 18.02
Hoofdklep geleider
010 331760-6@141 13.48 16.31
O-ring 67
011 213720-9@141 1.72 2.08
O-ring 26
012 213982-9@141 4.26 5.15
Slagpen
013 168440-9@141 121.98 147.60
Klepstoel
014 424013-1@141 11.16 13.50
Cilinder houder
015 331759-1@141 11.16 13.50
Cilinder
016 331757-5@141 37.12 44.92
O-ring 53
017 213657-0@141 0.83 1.00
O-ring 39
018 213531-2@141 0.83 1.00
Pakking, bovendeksel-
019 162254-8@141 7.80 9.44
O-Ring 6 An250/Bo3711
020 213045-1@141 0.83 1.00
Naamplaat "an911h"
021 866125-8@141 2.80 3.39
Revisieset An911h
022 194737-0@141 35.99 43.55
Label "makita"
023 819324-1@141 10.84 13.12
Label "makita"
025 819323-3@141 10.84 13.12
Machinehuis
026 188603-1@141 174.44 211.07
Cilinder geleider
027 331758-3@141 9.52 11.52
Stootkussen voor
028 424011-5@141 16.07 19.44
O-ring 44
029 213554-0@141 1.43 1.73
O-ring 4
030 213023-1@141 0.83 1.00
Slagpengeleider
031 310453-8@141 255.76 309.47
Slagpengeleider
031-1 310453-8@141 255.76 309.47
Inbusschroef m8x30
032 265565-1@141 1.21 1.46
Inlaatfilter
033 413105-1@141 2.80 3.39
O-Ring 38 Tbv 3/4 Dop A
034 213514-2@141 1.21 1.46
O-Ring 38 Tbv 3/4 Dop A
034-1 213514-2@141 1.21 1.46
Inlaatdeksel
035 318108-9@141 20.76 25.12
Kap
036 286280-4@141 1.27 1.54
Insteeknippel Orion
037 243105-5@141 16.07 19.44
Borgpen 3-22 A
038 258033-1@141 0.83 1.00
Spanstift
039 951078-5@141 0.83 1.00
Spanstift
040 951078-5@141 0.83 1.00
Spanstift
041 951078-5@141 0.83 1.00
Inbusbout 5x28
042 265570-8@141 0.83 1.00
Platte ring 5
043 267343-5@141 0.83 1.00
Inbusbout m5x16
044 265563-5@141 0.83 1.00
Platte ring 5
045 267343-5@141 0.83 1.00
Magazijn
046 419846-7@141 11.16 13.50
Stopring E-3
047 259042-3@141 0.83 1.00
Torsieveer 7
048 233505-7@141 3.22 3.90
Pen 4
049 256773-5@141 2.44 2.95
Deksel tbv magazijn compleet
050 158922-9@141 26.26 31.77
Pen 3
051 268168-0@141 0.83 1.00
Stalen kogel 4
052-1 216008-6@141 0.83 1.00
Stalen kogel 3.5
052A 216040-0@141 0.83 1.00
Stalen kogel 4
052B 216008-6@141 0.83 1.00
Drukveer 2
053 233492-0@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
054 419858-0@141
Geen informatie beschikbaar, niet bestelbaar
054-1 454691-3@141
Borgring S-25
055 961105-0@141 0.83 1.00
Verstelhuls
056 419859-8@141 2.08 2.52
Pen 2,5
057 268169-8@141 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
057-1 268272-5@141
Wisselplaat
058 419860-3@141 4.58 5.54
Magazijn compleet
059 135229-0@141 49.85 60.32
Geen informatie beschikbaar, niet bestelbaar
059-1 135586-6@141
Haakaansluiting
060 162255-6@141 3.22 3.90
Zeskant moer M5
061 931202-6@141 0.83 1.00
Haak
062 168499-6@141 7.44 9.00
Schroef
063 265176-2@141 0.83 1.00
Deksel
064 419845-9@141 4.08 4.94
Urethaan ring 4
065 262130-7@141 0.83 1.00
Aanvoerklauw
066 310231-6@141 26.11 31.59
Torsieveer 9
067 233515-4@141 2.08 2.52
Pen 4,5
068 268180-0@141 1.21 1.46
Klinknagel
069 255174-4@141 1.01 1.22
Sluitring 4
070 941052-1@141 0.83 1.00
Afdekkap
071 413111-6@141 7.44 9.00
Sluitring 4
072 941052-1@141 0.83 1.00
Klinknagel
073 255174-4@141 1.01 1.22
Contactarm
074 165463-8@141 31.62 38.26
Pen 4
075 268178-7@141 1.21 1.46
Urethaan ring 3
076 262120-0@141 0.83 1.00
O-ring 9
077 213054-0@141 0.83 1.00
Zuiger
078 324766-1@141 6.58 7.96
O-ring 14
079 213154-6@141 0.83 1.00
Rubber ring 13
080 262129-2@141 1.01 1.22
Drukveer 6
081 234007-6@141 2.08 2.52
Drukveer 9
082 234008-4@141 1.72 2.08
O-ring 22,4
083 213008-7@141 1.01 1.22
Cilinder
084 419840-9@141 1.21 1.46
Sluitring 5
085 267345-1@141 1.43 1.73
Geen informatie beschikbaar, niet bestelbaar
086 265562-7@141
Urethaan ring 3
087 262120-0@141 0.83 1.00
Deur
088 310452-0@141 74.76 90.46
Deur
088-2 310452-0@141 74.76 90.46
Blokkeerhandel
089 310233-2@141 14.44 17.47
Drukveer 5
090 233486-5@141 1.21 1.46
Pen 2,5
091 268177-9@141 0.83 1.00
Nagelhouder
092 310451-2@141 12.58 15.22
Nagelhouder
092-1 310451-2@141 12.58 15.22
Drukveer 4
093 234009-2@141 1.80 2.18
Pen 2,5
094 268177-9@141 0.83 1.00
Borgklauw
095 345802-0@141 1.06 1.28
Drukveer 5
096 234010-7@141 1.01 1.22
Deurkap
097 419861-1@141 2.08 2.52
Inbusbout M4X8 A
098 265911-8@141 0.83 1.00
Inbusbout M4X8 A
098-1 265911-8@141 0.83 1.00
Sluitring 4
099 941051-3@141 0.83 1.00
Inbusbout M4x14
100 922122-5@141 0.83 1.00
Inbusbout M4x14
100-1 922122-5@141 0.83 1.00
O-ring 15
101 213233-0@141 0.83 1.00
O-ring 18
102 213275-4@141 0.83 1.00
Schakelklepgeleiding
103 419841-7@141 27.52 33.30
O-ring 7
104 213968-3@141 1.72 2.08
Regelklep
105 419958-6@141 31.62 38.26
Regelklep
105-1 456261-4@141 21.70 26.26
O-ring 12,5
106 213185-5@141 0.83 1.00
Drukveer 3
107 234187-8@141 4.58 5.54
Drukveer 3
107-1 234187-8@141 4.58 5.54
O-ring 3
108 213034-6@141 0.83 1.00
O-Ring 3 blw A
108-1 213A17-2@141 0.83 1.00
O-Ring 3 blw A
108A 213A17-2@141 0.83 1.00
Schakelklepsteel
109 324743-3@141 5.22 6.32
Geen informatie beschikbaar, niet bestelbaar
109-1 326189-9@141
Geen informatie beschikbaar, niet bestelbaar
109A 326189-9@141
O-ring 3
110 213979-8@141 1.51 1.83
O-ring 3
110-1 213640-7@141 2.08 2.52
O-ring 3
110A 213640-7@141 2.08 2.52
O-ring 18
111 213275-4@141 0.83 1.00
Revisieset An911h
112 194737-0@141 35.99 43.55
Schakelklephuis
113 331741-0@141 10.81 13.08
Torsieveer 5
114 233501-5@141 0.83 1.00
Afstandhouder
115 310199-6@141 5.87 7.10
Torsieveer 6
116 233576-4@141 2.44 2.95
Torsieveer 6
116-1 233576-4@141 2.44 2.95
Ontgrendelpal
117 310310-0@141 5.87 7.10
Ontgrendelpal
117-1 310310-0@141 5.87 7.10
Schakel montageplaat
118 419844-1@141 4.08 4.94
Stalen kogel 4
119 216024-8@141 0.83 1.00
Blokkeerpen
119-1 326144-1@141 1.72 2.08
Blokkeerpen
119A 326144-1@141 1.72 2.08
Drukveer 2
120 233490-4@141 0.83 1.00
Afdekplaat tbv startveer
121 419743-7@141 0.83 1.00
Pen 3
122 268168-0@141 0.83 1.00
Pen 3
123 268168-0@141 0.83 1.00
Spanstift 2-12
124 951007-8@141 0.83 1.00
Schakelknop
125 310294-2@141 13.63 16.49
Torsieveer 4
126 231699-2@141 0.83 1.00
Hendel
127 310196-2@141 6.60 7.99
Hefboom
128 310198-8@141 5.87 7.10
Torsieveer 4
129 233503-1@141 2.08 2.52
Schakelknop Assy An911H A
130 135494-1@141 38.83 46.98
Schakelknop Assy An911H A
130-1 135494-1@141 38.83 46.98
Schakelstang
131 310293-4@141 10.81 13.08
Drukveer 6
132 233489-9@141 0.83 1.00
Stelblok (boven)
133 310227-7@141 12.58 15.22
As, afsteller-
134 324767-9@141 1.72 2.08
Drukveer 2
135 233491-2@141 0.83 1.00
Stalen kogel 2.3
136 216031-1@141 0.83 1.00
Afsteller compleet
137 158747-1@141 1.21 1.46
Spanstift 2-14
139 951010-9@141 0.83 1.00
Spanstift 2-14
141 951010-9@141 0.83 1.00
Stelelement
142 310201-5@141 5.87 7.10
Klemplaat
143 345801-2@141 2.44 2.95
Afsteller set
144 135228-2@141 38.88 47.04
Schakelklep Cmpl. An711H A
145 136098-2@141 73.70 89.18
Schakelklep Cmpl. An711H A
145-1 136098-2@141 73.70 89.18
