Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BCX2500'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

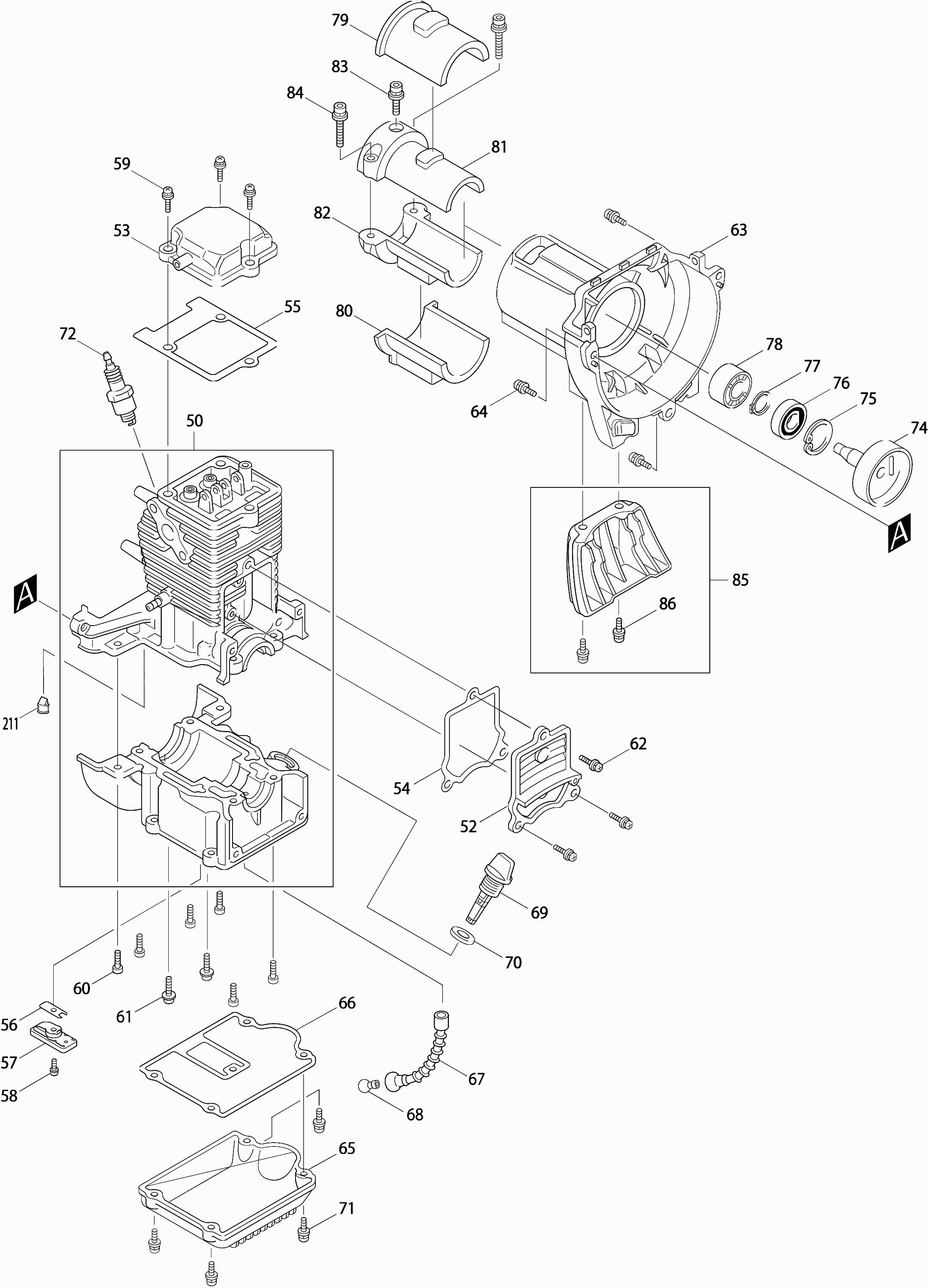

Tekeningen van de Makita BCX2500

Onderdelen lijst van de Makita BCX2500

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Cilinderblok Set Em4250 A
050 5921005003 169.36 204.93

Geen informatie beschikbaar, niet bestelbaar
050-4 5921042000

Carterdeksel Ebh253U A
052 318443-5 4.14 5.01

Carterdeksel Ebh253U A
052-1 318443-5 4.14 5.01

Kleppendeksel Ebh253U A
053 140B46-7 5.71 6.91

Kleppendeksel Ebh253U A
053-2 140B46-7 5.71 6.91

Carterdekselpakking Ebh253U A
054 162274-2 1.67 2.02

Carterdekselpakking Ebh253U A
054-1 162274-2 1.67 2.02

Kleppendekselpakking Ebh253U A
055 162275-0 1.67 2.02

Kleppendekselpakking Ebh253U A
055-1 162275-0 1.67 2.02

Toevoer Klep Ebh253U A
056 346083-9 1.39 1.68

Toevoer Klep Ebh253U A
056-1 346083-9 1.39 1.68

Borgplaat Ebh253U *
057 318440-1 1.67 2.02

Borgplaat Ebh253U *
057-1 318440-1 1.67 2.02

Inbusbout M4X10 Bpt350 A
058 922112-8 0.83 1.00

Met.Schroef Ph2 M5X16Mm Ck A
059 922223-9 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
059-1 266494-1

Schroef M5X14 Ms252.4U P
060 367905951 1.99 2.41

Geen informatie beschikbaar, niet bestelbaar
060-2 266811-5

Geen informatie beschikbaar, niet bestelbaar
061 0119059980

Geen informatie beschikbaar, niet bestelbaar
061-3 266811-5

Schroef 5X14 P
062 0043605140 0.83 1.00

Koppelinghuis Em4250 A
063 6241500203 59.58 72.09

Met.Schroef Ph2 M5X16Mm Ck A
064 922223-9 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
064-1 266494-1

Geen informatie beschikbaar, niet bestelbaar
065 367650000

Carter Ebh253U A
065-1 318442-7 6.68 8.08

Carterpakking Ebh253U A
066 162276-8 2.02 2.44

Carterpakking Ebh253U A
066-1 162276-8 2.02 2.44

Geen informatie beschikbaar, niet bestelbaar
067 424202-8

Geen informatie beschikbaar, niet bestelbaar
067-1 424202-8

Geen informatie beschikbaar, niet bestelbaar
068 325666-8

Geen informatie beschikbaar, niet bestelbaar
068-1 325666-8

Geen informatie beschikbaar, niet bestelbaar
069 5926500600

Oliepeilstok Ebh253U A
069-1 450565-6 1.67 2.02

O-Ring Tbv Oliepeilstok A
070 424100-6 0.83 1.00

O-Ring Tbv Oliepeilstok A
070-2 424100-6 0.83 1.00

Schroef Bhx2500
071 0043605180 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
071-2 266811-5

Geen informatie beschikbaar, niet bestelbaar
072 965603030

BOUGIE CMR6A A
072-1 168401-9 13.48 16.31

Niet meer leverbaar, geen vervanging
074 168609-5

Geen informatie beschikbaar, niet bestelbaar
074-1 168475-0

Borgring R-32 EBH341L P
075 962151-6 0.83 1.00

Borgring R-32 EBH341L P
075-1 962151-6 0.83 1.00

Kogellager 6201Llu P
076 210111-5 5.30 6.41

Kogellager 6201Llu P
076-1 210111-5 5.30 6.41

Buiten Borgring Rbc260-310-Rbk
077 0031512000 0.83 1.00

Borgring S-12
077-1 961052-5 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
078 6241500300

Afstandbus Ebh253U *
078-2 450569-8 0.98 1.19

Demper Boven Em4250 A
079 6241500401 3.54 4.28

Steeldemper 2 Ebh253U A
080 424107-2 2.71 3.28

Steeldemper 2 Ebh253U A
080-1 424107-2 2.71 3.28

Steelmontaged. Boven Em4250 A
081 6241500601 5.09 6.16

Steelmontaged. Boven Em4250 A
081-1 6241500601 5.09 6.16

Steelklem 2 Ebh253U A
082 318271-8 2.36 2.86

Steelklem 2 Ebh253U A
082-2 318271-8 2.36 2.86

Bout 5X12 A
083 0119059900 1.02 1.23

Bout 5X18 Rbc230-260-310
084 266844-0 0.83 1.00

Bout 5X18 Rbc230-260-310
084-1 266844-0 0.83 1.00

Motorsteun Cpl Ebh253U A
085 195144-0 2.48 3.00

Met.Schroef Ph M5X14Mm Ck A
086 266809-2 0.83 1.00

Krukas Ms335.4U *
087 125756-5 58.04 70.23

Krukas Ebh253U A
087-2 135539-5 29.35 35.51

Keering 12 EBH253U A
088 213147-3 2.02 2.44

Keering 12 EBH253U A
088-2 213147-3 2.02 2.44

Niet meer leverbaar, geen vervanging
089 213148-1

Niet meer leverbaar, geen vervanging
089-2 213148-1

Sluitring 23 Ebh253U A
090 267400-9 1.39 1.68

Sluitring 23 Ebh253U A
090-1 267400-9 1.39 1.68

Geen informatie beschikbaar, niet bestelbaar
091 5922500900

Zuiger Ebh253U A
091-1 318441-9 9.24 11.18

Zuigerveerset Ebh253U A
092 196595-0 21.08 25.51

Niet meer leverbaar, geen vervanging
092-1 195145-8

Borgring Tbv Z-Pen Ebh253U A
093 233976-8 0.83 1.00

Borgring Tbv Z-Pen Ebh253U A
093-1 233976-8 0.83 1.00

Zuigerpen Ebh253U A
094 257781-9 2.71 3.28

Zuigerpen Ebh253U A
094-1 257781-9 2.71 3.28

Afstandhouder Ebh253U A
095 424200-2 0.83 1.00

Afstandhouder Ebh253U A
095-2 424200-2 0.83 1.00

Nokken Tiller Ebh253U A
096 313169-4 2.71 3.28

Nokken Tiller Ebh253U A
096-1 313169-4 2.71 3.28

Tuimelaartandwiel Ebh253U A
097 125552-1 23.06 27.90

Tuimelaartandwiel Ebh253U A
097-2 125552-1 23.06 27.90

Pen 5Mm Ebh253U A
098 268238-5 0.83 1.00

Pen 5Mm Ebh253U A
098-1 268238-5 0.83 1.00

Pen 4Mm Ebh253U A
099 268239-3 0.83 1.00

Pen 4Mm Ebh253U A
099-1 268239-3 0.83 1.00

Kleppenpen 2.5Mm Ebh253U A
100 256865-0 0.83 1.00

Kleppenpen 2.5Mm Ebh253U A
100-1 256865-0 0.83 1.00

Kleppen Arm Ebh253U A
101 125554-7 4.45 5.38

Kleppen Arm Ebh253U A
101-1 125554-7 4.45 5.38

Pen 5Mm 2704 A
102 256200-2 0.83 1.00

Pen 5Mm 2704 A
102-1 256200-2 0.83 1.00

Drukveer 9 A
103 234108-0 2.48 3.00

Drukveer 9 A
103-1 234108-0 2.48 3.00

Geen informatie beschikbaar, niet bestelbaar
104 5923501300

Klepborgring Ebh253U A
104-1 325668-4 2.02 2.44

Uitlaatklep Ebh253U A
105 326366-3 3.96 4.79

Uitlaatklep Ebh253U A
105-2 326366-3 3.96 4.79

Inlaatklep Ebh253U A
106 326367-1 4.67 5.65

Inlaatklep Ebh253U A
106-2 326367-1 4.67 5.65

Startinrichting Bhx2500 A
107 125917-7 15.60 18.88

Geen informatie beschikbaar, niet bestelbaar
107-1 5925001002

Startinrichting Bhx2500 A
107-2 125917-7 15.60 18.88

Startkoordtrommel Em4250 A
108 451937-8 4.45 5.38

Startkoordtrommel Em4250 A
108-1 451937-8 4.45 5.38

Geen informatie beschikbaar, niet bestelbaar
109 266585-8

Geen informatie beschikbaar, niet bestelbaar
109-1 266585-8

Starterveer Ebh253U A
110 232258-5 5.71 6.91

Starterveer Ebh253U A
110-1 232258-5 5.71 6.91

Binnenbus Eh490V/Bhx2501 A
111 451938-6 1.67 2.02

Binnenbus Eh490V/Bhx2501 A
111-1 451938-6 1.67 2.02

Swing Arm Eh490V A
112 325923-4 1.39 1.68

Swing Arm Eh490V A
112-1 325923-4 1.39 1.68

Geen informatie beschikbaar, niet bestelbaar
113 444019-3

Geen informatie beschikbaar, niet bestelbaar
113-1 444019-3

Startgreep Dcs341/42/44
114 965404031 3.28 3.97

Startergreep Ebh253U A
114-1 424319-7 2.71 3.28

Geen informatie beschikbaar, niet bestelbaar
115 367550000

Startpulley Bhx2501 A
115-1 168483-1 2.10 2.54

Schroef Assy RBC201 M4X25 P
116 0043604250 0.83 1.00

Afstandbus Ebh253U A
117 331835-1 0.83 1.00

Afstandbus Ebh253U A
117-1 331835-1 0.83 1.00

Tanksteun Ebh253U A
118 345964-4 4.79 5.80

Tanksteun Ebh253U A
118-1 345964-4 4.79 5.80

Schroef Assy Eh490V P
119 0043605100 0.83 1.00

Label, Model-
120 367950700 2.71 3.28

Geen informatie beschikbaar, niet bestelbaar
121 5926009000

Carburateur Ebh253U A
121-1 168497-0 48.40 58.56

Pomphuis Ebh253U A
122-2 140437-0 39.23 47.47

Luchtzuiverhuis Ebh253U A
123-1 140438-8 10.50 12.70

Pompdeksel Ebh253U A
124 346270-0 3.54 4.28

Pompdeksel Ebh253U A
124-1 346270-0 3.54 4.28

Opvoerpomp Ebh253U A
125 424314-7 3.54 4.28

Opvoerpomp Ebh253U A
125-1 424314-7 3.54 4.28

Membraam Ms246.4 A
126 168620-7 13.82 16.72

Diafragma Dcs230T/Ps222 A
126-2 WJ00095586 10.50 12.70

Membraampakking Ebh253U A
127 442154-1 2.36 2.86

Membraampakking Ebh253U A
127-1 442154-1 2.36 2.86

Pomp Diafragma Ps222 A
128 WJ00009599 3.96 4.79

Pomp Diafragma Ps222 A
128-2 WJ00009599 3.96 4.79

Membraampakking Ebh253U A
129 442155-9 2.36 2.86

Membraampakking Ebh253U A
129-1 442155-9 2.36 2.86

Sproeier Pb250/Bhx2500 A
130 326027-5 11.82 14.30

Sproeier Pb250/Bhx2500 A
130-1 326027-5 11.82 14.30

O-Ring 2 A
131 213538-8 2.02 2.44

O-Ring 2 A
131-1 213538-8 2.02 2.44

Seegering E-3 A
132 257964-1 2.02 2.44

Seegering E-3 A
132-1 257964-1 2.02 2.44

Zwenkelement Ebh253U A
133 325922-6 4.14 5.01

Zwenkelement Ebh253U A
133-1 325922-6 4.14 5.01

Met.Schroef Ph2 M3X18Mm Ck *
135 266581-6 1.18 1.43

Geen informatie beschikbaar, niet bestelbaar
135-2 WJ00096364

Parker 3X24Mm Ck A
137 266582-4 0.83 1.00

Parker 3X24Mm Ck A
137-1 266582-4 0.83 1.00

Drukveer 5-9 Ebh253U A
138 234183-6 2.84 3.44

Drukveer 5-9 Ebh253U A
138-1 234183-6 2.84 3.44

Geen informatie beschikbaar, niet bestelbaar
139 413140-9

Geen informatie beschikbaar, niet bestelbaar
139-1 413140-9

Geen informatie beschikbaar, niet bestelbaar
140 352010-6

Inlaatzeef Ea3201S A
140-2 WJ00014070 1.67 2.02

Isolator Ebh253U A
141-4 450559-1 4.52 5.47

Zeskantmoer M5 A
142 931202-6 0.83 1.00

Moer M6 Htr5600 A
143 0022706000 0.83 1.00

Moer M6 Htr5600 A
144 0022706000 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
145 5923501801

Isolatorpakking Ebh253U A
145-2 413120-5 1.18 1.43

Pakking Carb Ms335.4U A
146 413138-6 1.18 1.43

Inlaatpakking Ebh253U
146-2 413121-3 1.18 1.43

Carburateur Inlaat Em4250
147 5923502000 9.67 11.70

Schroef Bhx2500
148 0043605180 0.83 1.00

Inbusbout M5X18Mm Er2650Lh A
148-2 266787-6 0.83 1.00

Stelschroef M6X16 Bhx2500 P
149 0149069972 3.54 4.28

Geen informatie beschikbaar, niet bestelbaar
149-2 325934-9

Kap Em4250 *
150 5246004150 3.12 3.78

Ontluchtingspijp Ebh253U A
152 422041-0 1.75 2.12

Ontluchtingspijp Ebh253U A
152-1 422041-0 1.75 2.12

Luchtfilterhuis Ebh253U A
153 123845-0 17.45 21.11

Luchtfilterhuis Ebh253U A
153-4 123845-0 17.45 21.11

Luchtfilterhuis Ebh253U A
154-4 123845-0 17.45 21.11

Overdrukklep Ebh253U A
155 424315-5 0.83 1.00

Overdrukventiel Ebh253U P
156 424316-3 2.71 3.28

Overdrukventiel Ebh253U P
156-1 424316-3 2.71 3.28

Overdrukklepplaat Ebh253U A
157 451924-7 0.83 1.00

Overdrukklepplaat Ebh253U A
157-1 451924-7 0.83 1.00

Niet meer leverbaar, geen vervanging
158 168576-4

Niet meer leverbaar, geen vervanging
158-2 168576-4

Niet meer leverbaar, geen vervanging
159 451925-5

Niet meer leverbaar, geen vervanging
159-1 451925-5

Pakking Ebh253U <012018 A
160 168577-2 1.20 1.45

Luchtfilterelement Ebh253U #
160-2 443141-3 2.71 3.28

O-Ring 14Mm Ebh253U A
161 213539-6 0.83 1.00

O-Ring 14Mm Ebh253U A
161-1 213539-6 0.83 1.00

O-Ring 15Mm Ebh253U A
162 213540-1 0.83 1.00

O-Ring 15Mm Ebh253U A
162-1 213540-1 0.83 1.00

Chokeplaat Ebh253U A
163 450560-6 0.83 1.00

Chokeplaat Ebh253U A
163-2 450560-6 0.83 1.00

Montageplaat Ebh253U A
164 346647-9 1.67 2.02

Montageplaat Ebh253U A
164-1 346647-9 1.67 2.02

Pakkingring Ebh253U
165 423376-2 0.83 1.00

Pakkingring Ebh253U
165-1 423376-2 0.83 1.00

Luchtfilterkap Ebh253U
166 450561-4 5.71 6.91

Luchtfilterkap Ebh253U
166-2 450561-4 5.71 6.91

Ontluchtingspijp Ebh253U A
167 422042-8 1.67 2.02

Ontluchtingspijp Ebh253U A
167-1 422042-8 1.67 2.02

Met.Schroef Ph M5X14Mm Ck A
168 266809-2 0.83 1.00

Met.Schroef Ph2 M5X68Mm Ck A
169 265188-5 0.83 1.00

Met.Schroef Ph2 M5X68Mm Ck A
169-1 265188-5 0.83 1.00

Slangklem Ebh253U A
170 345918-1 0.83 1.00

Slangklem Ebh253U A
170-1 345918-1 0.83 1.00

Uitlaat Ebh253U A
171 168469-5 12.22 14.79

Uitlaat Ebh253U A
171-1 168469-5 12.22 14.79

Uitlaatpakking Ms246.4 A
172 346331-6 3.12 3.78

Uitlaatpakking Ebh253U P
172-1 345916-5 1.46 1.77

Uitlaatkap Em4250 P
173 5923503400 3.54 4.28

Geen informatie beschikbaar, niet bestelbaar
173-1 345915-7

Inbusbout M5X40 A
174 922262-9 0.83 1.00

Inbusbout M5X40Mm Ck DLS211 P
174-1 266440-4 1.02 1.23

Schroef M5X8 A
175 911601-8 0.83 1.00

Brandstoftank Ebh253U A
176 450566-4 12.80 15.49

Brandstoftank Ebh253U A
176-1 450566-4 12.80 15.49

Benzineslang Ebh253U A
177 168472-6 8.21 9.93

Benzineslang Ebh253U A
177-1 168472-6 8.21 9.93

Brandstoffilter Dcs230T A
178 163447-0 3.11 3.76

Brandstoffilter Dcs230T A
178-2 163447-0 3.11 3.76

Slangklem Ebh253U
179 345920-4 0.83 1.00

Slangklem Ebh253U
179-1 345920-4 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
180-1 5926012000

Benzine/Oliedop Cpl A
181 168668-9 10.52 12.73

Waarschuwingslabel Fuel A
182 810455-9 2.84 3.44

Demper Ebh253U A
183 424102-2 0.83 1.00

Demper Ebh253U A
183-1 424102-2 0.83 1.00

Demper Ebh253U A
184 424103-0 0.83 1.00

Demper Ebh253U A
184-1 424103-0 0.83 1.00

Demper Ebh253U A
185 424104-8 1.67 2.02

Demper Ebh253U A
185-2 424104-8 1.67 2.02

Geen informatie beschikbaar, niet bestelbaar
186 168501-5

Geen informatie beschikbaar, niet bestelbaar
186-3 168501-5

Geen informatie beschikbaar, niet bestelbaar
187 5927001020

Vliegwiel Ebh253U P
187-2 318343-9 30.69 37.13

Bougiedop Ebh253U A
188 424105-6 2.71 3.28

Bougiedop Ebh253U A
188-1 424105-6 2.71 3.28

Geen informatie beschikbaar, niet bestelbaar
189 0654009931

Bougieveer Ebh253U A
189-1 324891-8 1.18 1.43

Aansluitkabel Ebh253U P
190 638664-6 1.39 1.68

Aansluitkabel Ebh253U P
190-1 638664-6 1.39 1.68

Draadboom *
191 638665-4 2.46 2.98

Draadboom *
191-1 638665-4 2.46 2.98

Doorvoer Eh561 15X7X2Mm P
192 5257500300 1.46 1.77

Geen informatie beschikbaar, niet bestelbaar
193 0011306160

Revet RBC230-G24-350 P
194 0031206000 0.83 1.00

Schroef 4X20 A
195 911138-5 0.83 1.00

Koppelingschoen Rpt250
196 5928500000 10.50 12.70

Veer Rpt250 A
197 5928500100 3.96 4.79

Koppelingsbout Em4250 A
198 5928500200 1.39 1.68

Ring Em4250 P
199 5928500300 0.98 1.19

Geen informatie beschikbaar, niet bestelbaar
199-1 267812-6

Cilinderkap Em4250
200 5925500800 14.19 17.17

Schroef Assy Eh490V P
201 0043605100 0.83 1.00

Schroef M4X16 A
202 0043604160 0.83 1.00

Bougiekap Ebh253U *
203 452144-6 2.36 2.86

Bougiekap Ebh253U *
203-1 452144-6 2.36 2.86

Klem Ebh253U *
204 345963-6 0.83 1.00

Klem Ebh253U *
204-1 345963-6 0.83 1.00

Label Makita Em4250 *
205 5929501001 3.12 3.78

Buis Em4250
210 5923503900 1.39 1.68

Controle Klep Ebh253U A
211 424201-0 1.67 2.02

Geen informatie beschikbaar, niet bestelbaar
211-1 5921501800

Controle Klep Ebh253U A
211-2 424201-0 1.67 2.02

Schroef Assy Eh490V P
212 0043605100 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
212-1 0119059780

Inbusbout M5X12Mm Ck A
212-2 922213-2 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
213 5923503500

Pakking Ebh253U <012018 A
213-1 168577-2 1.20 1.45

Er bevinden zich 0 artikelen in uw winkelwagen.
