Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BCX2510'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen.Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, 5 tot 10 werkdagen. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

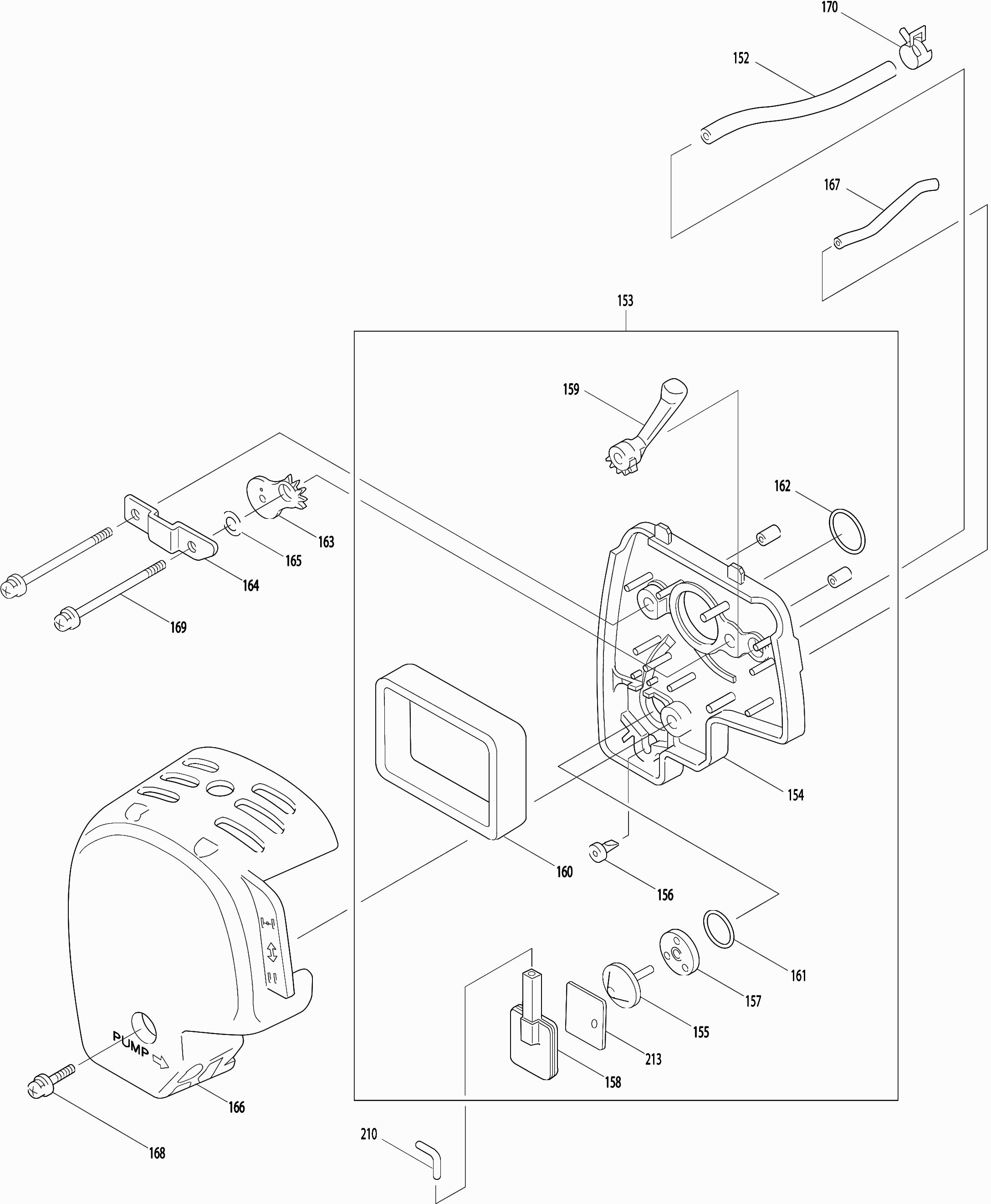

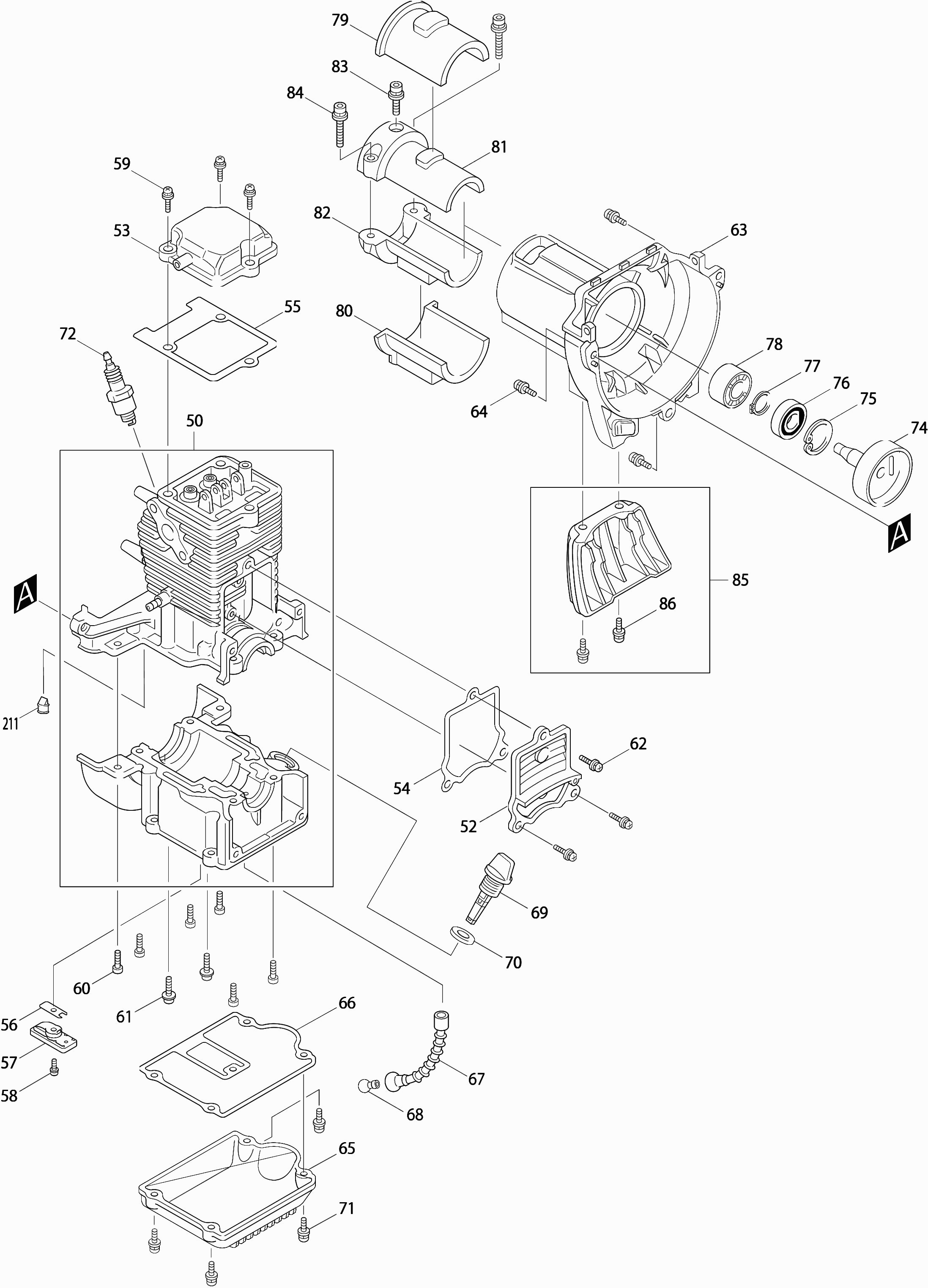

Tekeningen van de Makita BCX2510
Onderdelen lijst van de Makita BCX2510
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 050-4 | 5921042000 | |||
| CARTERDEKSEL EBH253U A | ||||
| 052-1 | 318443-5 | 4.80 | 5.81 | |
| KLEPPENDEKSEL EBH253U A | ||||
| 053-2 | 140B46-7 | 6.00 | 7.26 | |
| CARTERDEKSELPAKKING EBH253U A | ||||
| 054-1 | 162274-2 | 2.40 | 2.90 | |
| KLEPPENDEKSELPAKKING EBH253U A | ||||
| 055-1 | 162275-0 | 2.40 | 2.90 | |
| TOEVOER KLEP EBH253U A | ||||
| 056-1 | 346083-9 | 2.40 | 2.90 | |
| BORGPLAAT EBH253U * | ||||
| 057-1 | 318440-1 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 058 | 0119049980 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 059-1 | 266494-1 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060-2 | 266811-5 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 061-3 | 266811-5 | |||
| SCHROEF 5X14 P | ||||
| 062 | 0043605140 | 1.20 | 1.45 | |
| KOPPELINGHUIS EM4250 A | ||||
| 063 | 6241500203 | 60.50 | 73.20 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 064-1 | 266494-1 | |||
| CARTER EBH253U A | ||||
| 065-1 | 318442-7 | 7.20 | 8.71 | |
| CARTERPAKKING EBH253U A | ||||
| 066-1 | 162276-8 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 067-1 | 424202-8 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 068-1 | 325666-8 | |||
| OLIEPEILSTOK EBH253U A | ||||
| 069-1 | 450565-6 | 2.40 | 2.90 | |
| O-RING TBV OLIEPEILSTOK A | ||||
| 070-2 | 424100-6 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 071-2 | 266811-5 | |||
| BOUGIE CMR6A A | ||||
| 072-1 | 168401-9 | 14.30 | 17.30 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 074-1 | 168475-0 | |||
| BORGRING R-32 EBH341L P | ||||
| 075-1 | 962151-6 | 1.00 | 1.21 | |
| KOGELLAGER 6201LLU P | ||||
| 076-1 | 210111-5 | 6.00 | 7.26 | |
| BORGRING S-12 | ||||
| 077-1 | 961052-5 | 1.00 | 1.21 | |
| AFSTANDBUS EBH253U * | ||||
| 078-2 | 450569-8 | 1.20 | 1.45 | |
| DEMPER BOVEN EM4250 A | ||||
| 079 | 6241500401 | 3.60 | 4.36 | |
| STEELDEMPER 2 EBH253U A | ||||
| 080-1 | 424107-2 | 3.60 | 4.36 | |
| STEELMONTAGED. BOVEN EM4250 A | ||||
| 081-1 | 6241500601 | 6.00 | 7.26 | |
| STEELKLEM 2 EBH253U A | ||||
| 082-2 | 318271-8 | 2.40 | 2.90 | |
| BOUT 5X12 A | ||||
| 083 | 0119059900 | 1.20 | 1.45 | |
| BOUT 5X18 RBC230-260-310 | ||||
| 084-1 | 266844-0 | 1.20 | 1.45 | |

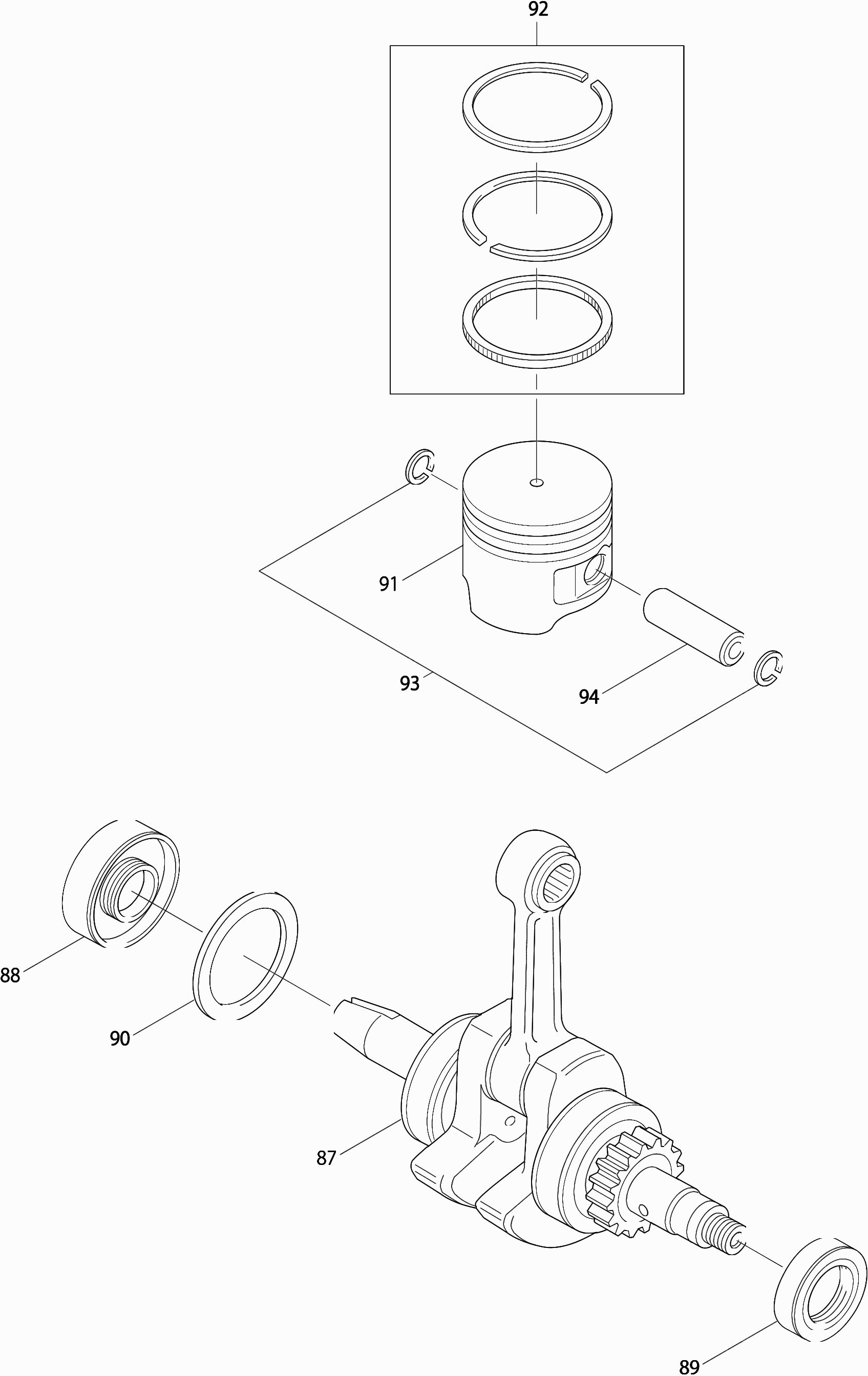

| KRUKAS EBH253U A | ||||
| 087-2 | 135539-5 | 29.70 | 35.94 | |
| KEERING 12 EBH253U A | ||||
| 088-2 | 213147-3 | 2.40 | 2.90 | |
| Niet meer leverbaar, geen vervanging | ||||
| 089-2 | 213148-1 | |||
| SLUITRING 23 EBH253U A | ||||
| 090-1 | 267400-9 | 2.40 | 2.90 | |
| ZUIGER EBH253U A | ||||
| 091-1 | 318441-9 | 9.60 | 11.62 | |
| Niet meer leverbaar, geen vervanging | ||||
| 092-1 | 195145-8 | |||
| BORGRING TBV Z-PEN EBH253U A | ||||
| 093-1 | 233976-8 | 1.00 | 1.21 | |
| ZUIGERPEN EBH253U A | ||||
| 094-1 | 257781-9 | 3.60 | 4.36 | |
| AFSTANDHOUDER EBH253U A | ||||
| 095-2 | 424200-2 | 1.00 | 1.21 | |

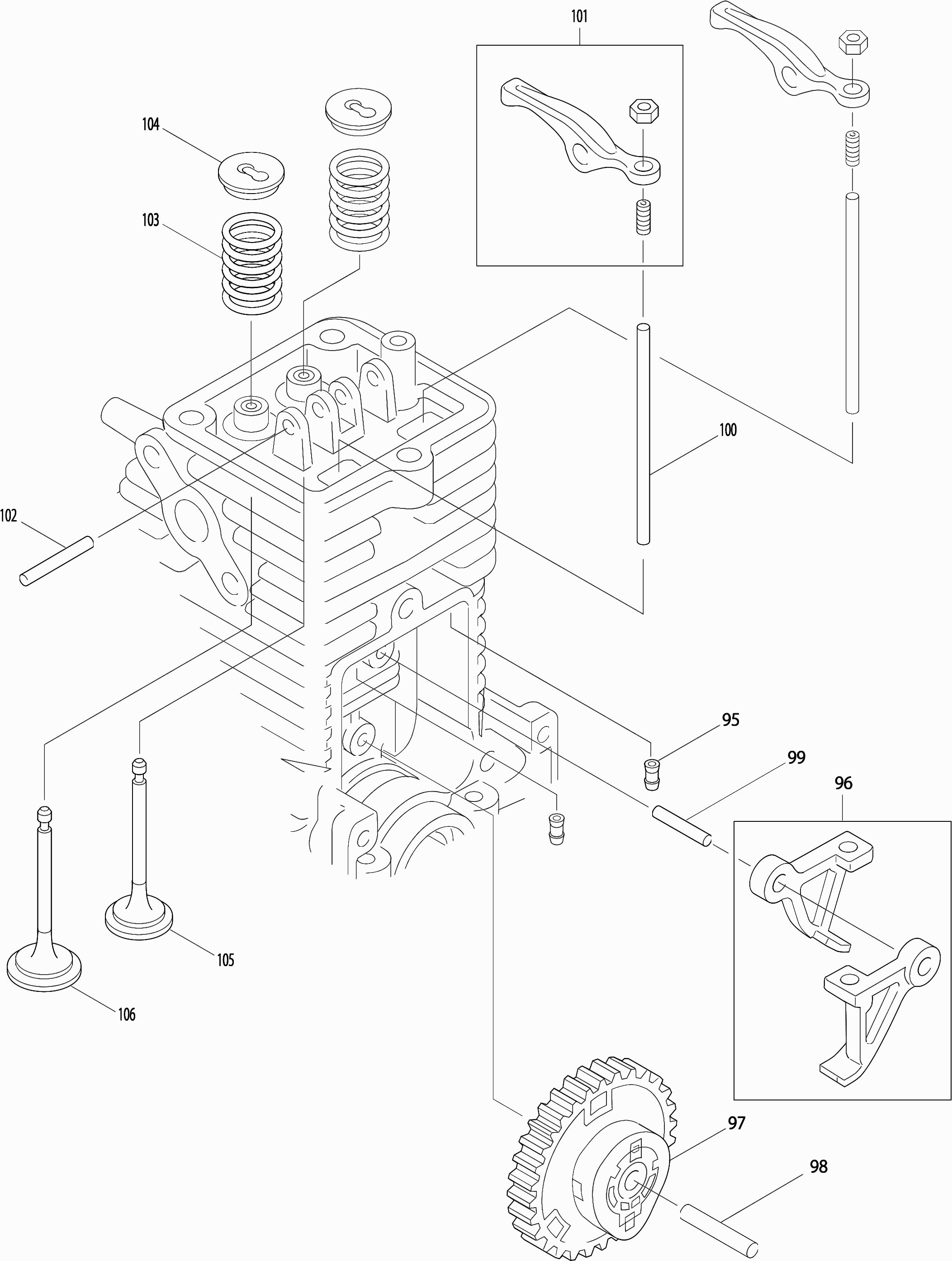

| NOKKEN TILLER EBH253U A | ||||
| 096-1 | 313169-4 | 3.60 | 4.36 | |
| TUIMELAARTANDWIEL EBH253U A | ||||
| 097-2 | 125552-1 | 23.10 | 27.95 | |
| PEN 5MM EBH253U A | ||||
| 098-1 | 268238-5 | 1.00 | 1.21 | |
| PEN 4MM EBH253U A | ||||
| 099-1 | 268239-3 | 1.00 | 1.21 | |
| KLEPPENPEN 2.5MM EBH253U A | ||||
| 100-1 | 256865-0 | 1.00 | 1.21 | |
| KLEPPEN ARM EBH253U A | ||||
| 101-1 | 125554-7 | 4.80 | 5.81 | |
| PEN 5MM 2704 P | ||||
| 102-1 | 256200-2 | 1.00 | 1.21 | |
| DRUKVEER 9 A | ||||
| 103-1 | 234108-0 | 2.40 | 2.90 | |
| KLEPBORGRING EBH253U A | ||||
| 104-1 | 325668-4 | 2.40 | 2.90 | |
| UITLAATKLEP EBH253U A | ||||
| 105-2 | 326366-3 | 4.80 | 5.81 | |
| INLAATKLEP EBH253U A | ||||
| 106-2 | 326367-1 | 4.80 | 5.81 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107 | 5925001001 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 107-1 | 5925001002 | |||

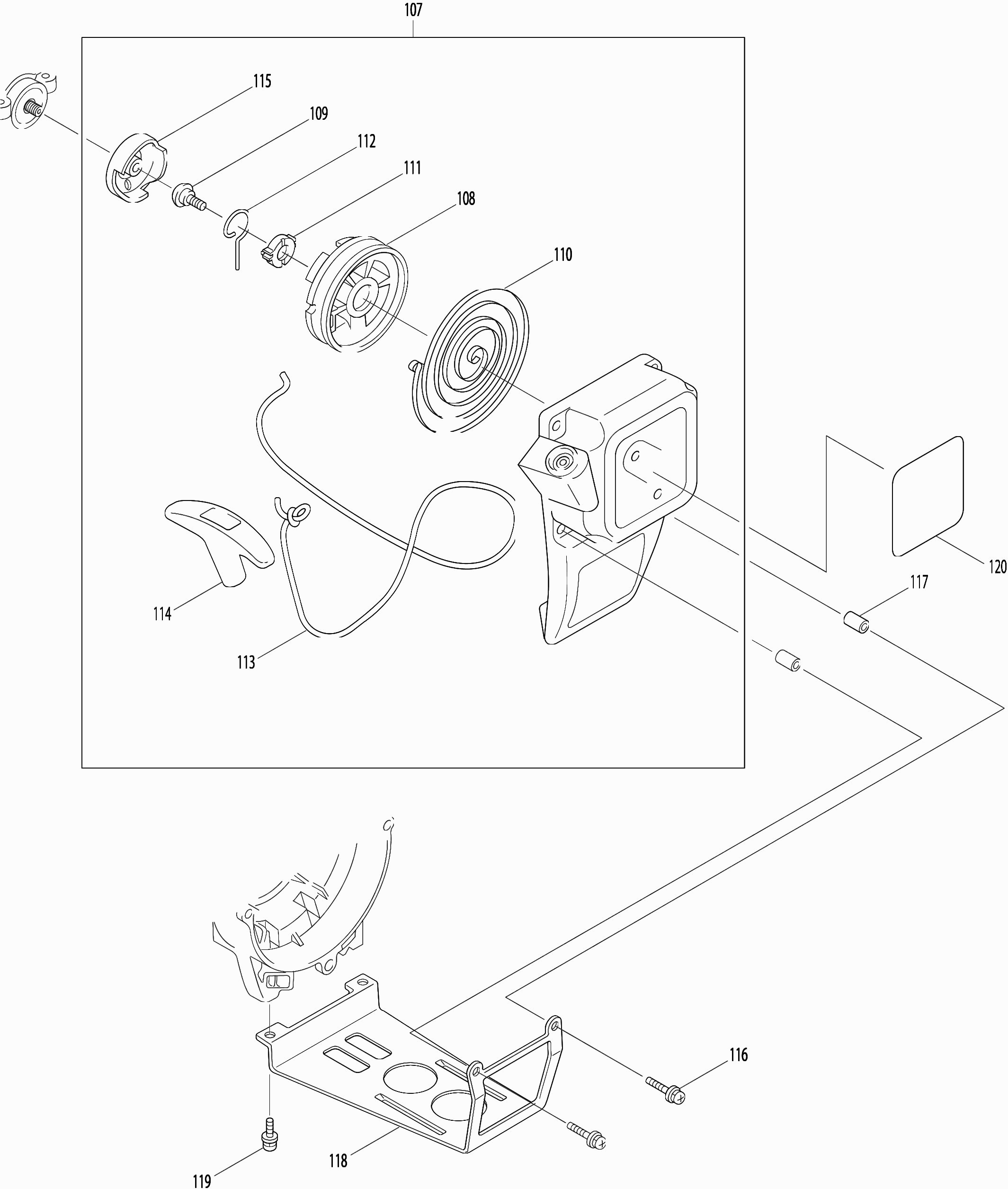

| STARTINRICHTING BHX2500 A | ||||
| 107-2 | 125917-7 | 16.50 | 19.96 | |
| STARTKOORDTROMMEL EM4250 A | ||||
| 108-1 | 451937-8 | 4.80 | 5.81 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 109-1 | 266585-8 | |||
| STARTERVEER EBH253U A | ||||
| 110-1 | 232258-5 | 6.00 | 7.26 | |
| BINNENBUS EH490V/BHX2501 A | ||||
| 111-1 | 451938-6 | 2.40 | 2.90 | |
| SWING ARM EH490V A | ||||
| 112-1 | 325923-4 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 113-1 | 444019-3 | |||
| STARTERGREEP EBH253U A | ||||
| 114-1 | 424319-7 | 3.60 | 4.36 | |
| STARTPULLEY BHX2501 A | ||||
| 115-1 | 168483-1 | 2.40 | 2.90 | |
| SCHROEF ASSY RBC201 M4X25 P | ||||
| 116 | 0043604250 | 1.00 | 1.21 | |
| AFSTANDBUS EBH253U A | ||||
| 117-1 | 331835-1 | 1.00 | 1.21 | |
| TANKSTEUN EBH253U A | ||||
| 118-1 | 345964-4 | 4.80 | 5.81 | |
| SCHROEF ASSY EH490V P | ||||
| 119 | 0043605100 | 1.00 | 1.21 | |

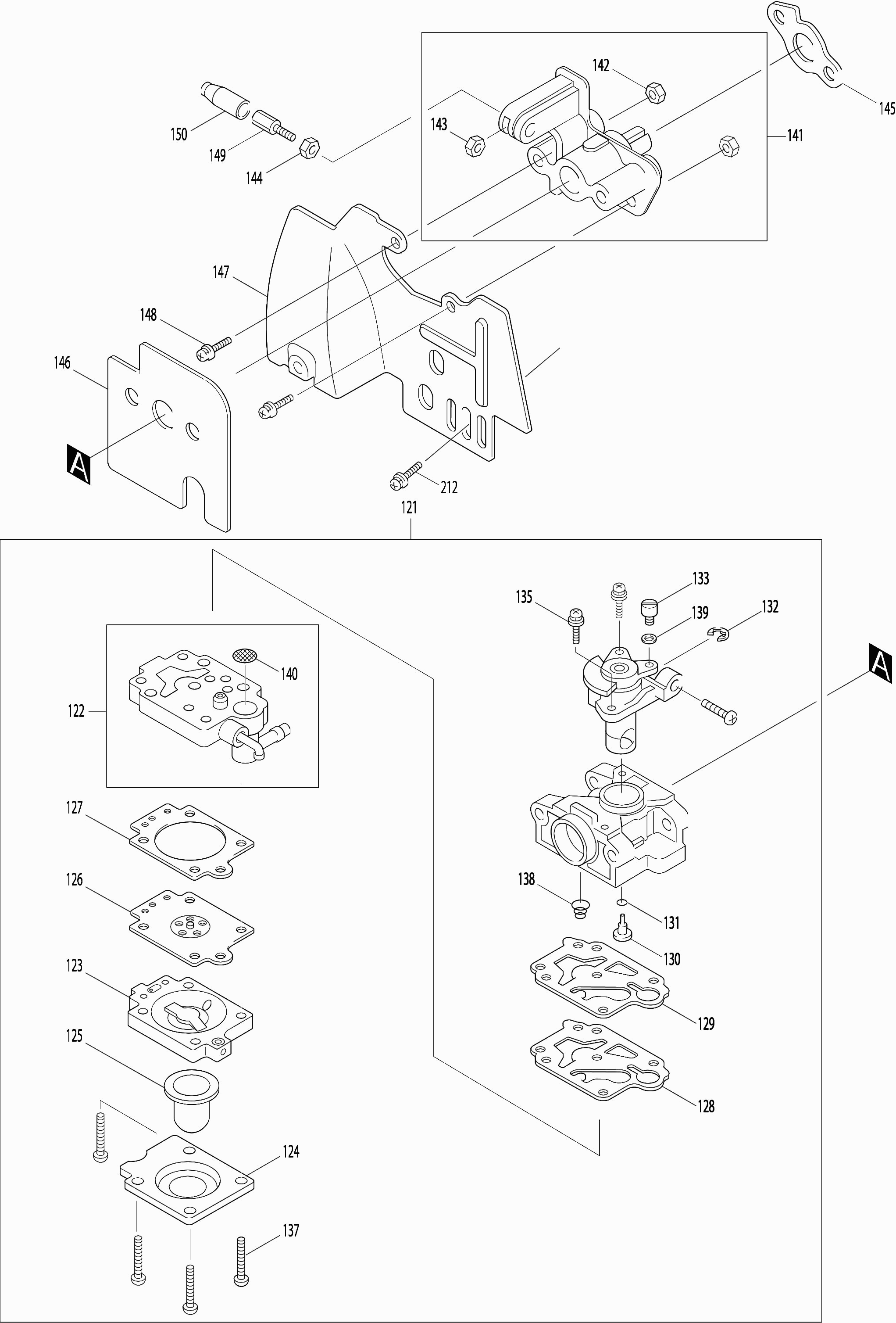

| CARBURATEUR EBH253U A | ||||
| 121-1 | 168497-0 | 170.50 | 206.30 | |
| POMPHUIS EBH253U A | ||||
| 122-2 | 140437-0 | 39.60 | 47.92 | |
| LUCHTZUIVERHUIS EBH253U A | ||||
| 123-1 | 140438-8 | 27.50 | 33.28 | |
| POMPDEKSEL EBH253U A | ||||
| 124-1 | 346270-0 | 7.20 | 8.71 | |
| OPVOERPOMP EBH253U A | ||||
| 125-1 | 424314-7 | 11.00 | 13.31 | |
| DIAFRAGMA DCS230T/PS222 A | ||||
| 126-2 | WJ00095586 | 33.00 | 39.93 | |
| MEMBRAAMPAKKING EBH253U A | ||||
| 127-1 | 442154-1 | 7.20 | 8.71 | |
| POMP DIAFRAGMA PS222 | ||||
| 128-2 | WJ00009599 | 3.96 | 4.79 | |
| MEMBRAAMPAKKING EBH253U A | ||||
| 129-1 | 442155-9 | 7.20 | 8.71 | |
| SPROEIER PB250/BHX2500 A | ||||
| 130-1 | 326027-5 | 14.30 | 17.30 | |
| O-RING 2 A | ||||
| 131-1 | 213538-8 | 4.80 | 5.81 | |
| SEEGERING E-3 A | ||||
| 132-1 | 257964-1 | 7.20 | 8.71 | |
| ZWENKELEMENT EBH253U A | ||||
| 133-1 | 325922-6 | 8.40 | 10.16 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 135-2 | WJ00096364 | |||
| PARKER 3X24MM CK A | ||||
| 137-1 | 266582-4 | 3.60 | 4.36 | |
| DRUKVEER 5-9 EBH253U A | ||||
| 138-1 | 234183-6 | 4.80 | 5.81 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 139-1 | 413140-9 | |||
| INLAATZEEF EA3201S A | ||||
| 140-2 | WJ00014070 | 2.40 | 2.90 | |
| ISOLATOR EBH253U A | ||||
| 141-4 | 450559-1 | 4.80 | 5.81 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 142 | 0021705000 | |||
| MOER M6 HTR5600 A | ||||
| 143 | 0022706000 | 1.00 | 1.21 | |
| MOER M6 HTR5600 A | ||||
| 144 | 0022706000 | 1.00 | 1.21 | |
| ISOLATORPAKKING EBH253U A | ||||
| 145-2 | 413120-5 | 1.20 | 1.45 | |
| INLAATPAKKING EBH253U | ||||
| 146-2 | 413121-3 | 1.20 | 1.45 | |
| CARBURATEUR INLAAT EM4250 | ||||
| 147 | 5923502000 | 10.80 | 13.07 | |
| INBUSBOUT M5X18MM ER2650LH A | ||||
| 148-2 | 266787-6 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 149-2 | 325934-9 | |||
| KAP EM4250 * | ||||
| 150 | 5246004150 | 3.60 | 4.36 | |
| ONTLUCHTINGSPIJP EBH253U A | ||||
| 152-1 | 422041-0 | 2.40 | 2.90 | |
| LUCHTFILTERHUIS EBH253U A | ||||
| 153-4 | 123845-0 | 17.60 | 21.30 | |
| LUCHTFILTERHUIS EBH253U A | ||||
| 154-4 | 123845-0 | 17.60 | 21.30 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 155 | 5316500701 | |||
| OVERDRUKVENTIEL EBH253U P | ||||
| 156-1 | 424316-3 | 3.60 | 4.36 | |
| OVERDRUKKLEPPLAAT EBH253U A | ||||
| 157-1 | 451924-7 | 1.20 | 1.45 | |
| Niet meer leverbaar, geen vervanging | ||||
| 158-2 | 168576-4 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 159-1 | 451925-5 | |||
| LUCHTFILTERELEMENT EBH253U A | ||||
| 160-2 | 443141-3 | 2.71 | 3.28 | |
| O-RING 14MM EBH253U A | ||||
| 161-1 | 213539-6 | 1.00 | 1.21 | |
| O-RING 15MM EBH253U A | ||||
| 162-1 | 213540-1 | 1.00 | 1.21 | |
| CHOKEPLAAT EBH253U A | ||||
| 163-2 | 450560-6 | 1.20 | 1.45 | |
| MONTAGEPLAAT EBH253U A | ||||
| 164-1 | 346647-9 | 2.40 | 2.90 | |
| PAKKINGRING EBH253U | ||||
| 165-1 | 423376-2 | 1.20 | 1.45 | |
| LUCHTFILTERKAP EBH253U | ||||
| 166-2 | 450561-4 | 6.00 | 7.26 | |
| ONTLUCHTINGSPIJP EBH253U A | ||||
| 167-1 | 422042-8 | 2.40 | 2.90 | |
| MET.SCHROEF PH2 M5X68MM CK A | ||||
| 169-1 | 265188-5 | 1.00 | 1.21 | |
| SLANGKLEM EBH253U A | ||||
| 170-1 | 345918-1 | 1.00 | 1.21 | |

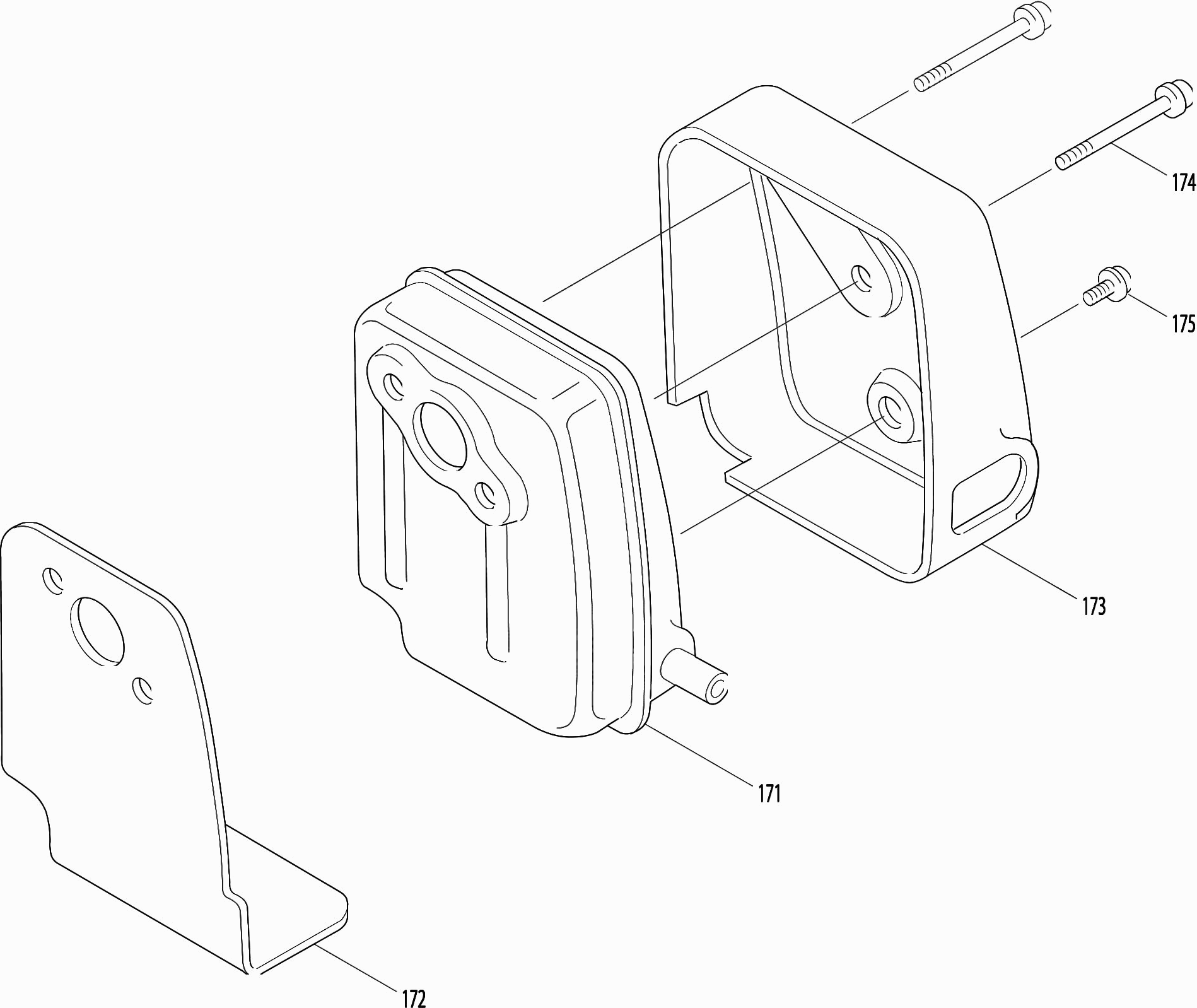

| UITLAAT EBH253U A | ||||
| 171-1 | 168469-5 | 13.20 | 15.97 | |
| UITLAATPAKKING EBH253U P | ||||
| 172-1 | 345916-5 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 173-1 | 345915-7 | |||
| INBUSBOUT M5X40MM CK DLS211 P | ||||
| 174-1 | 266440-4 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 175 | 0140059962 | |||

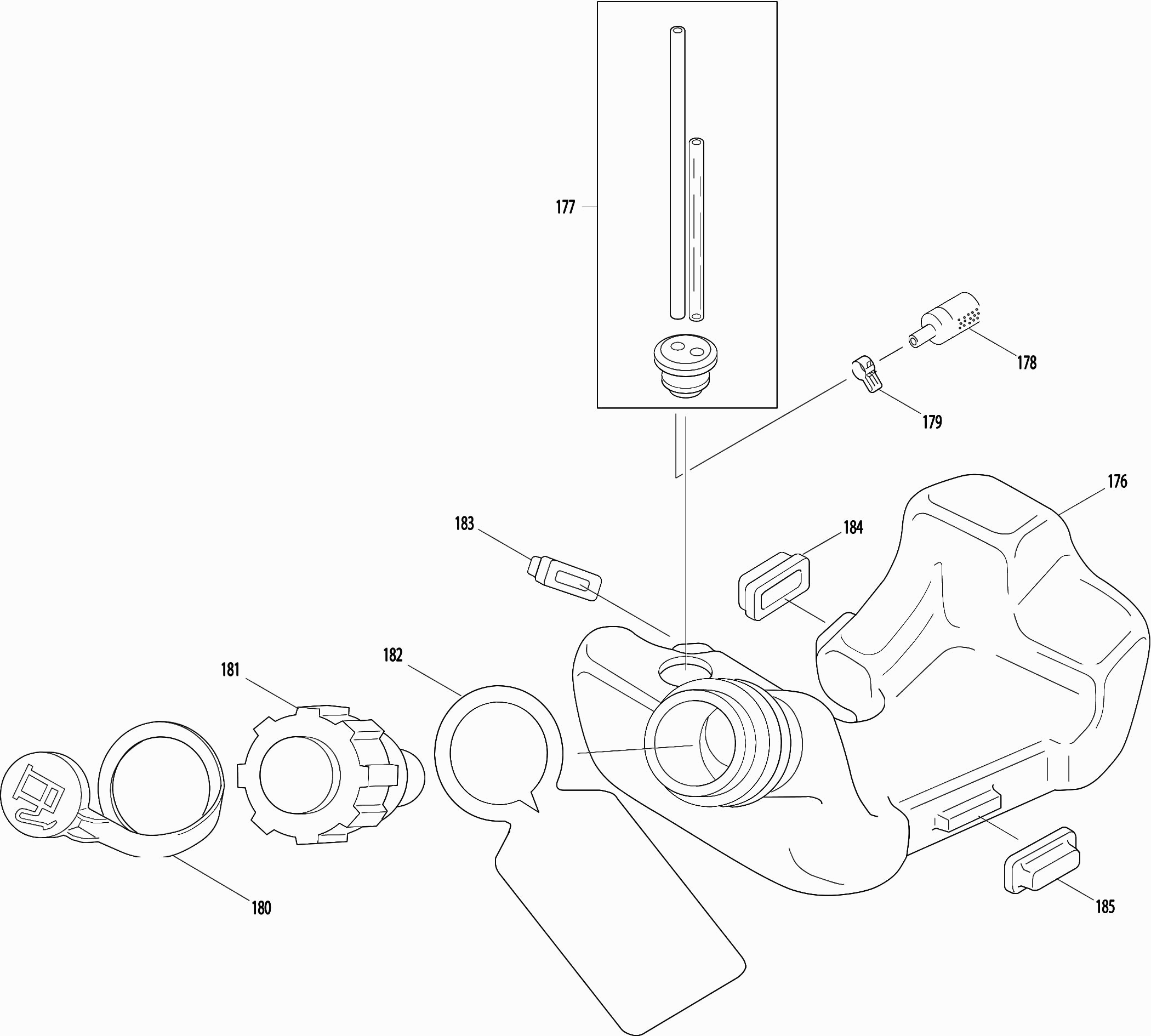

| BRANDSTOFTANK EBH253U A | ||||
| 176-1 | 450566-4 | 13.20 | 15.97 | |
| BENZINESLANG EBH253U A | ||||
| 177-1 | 168472-6 | 8.40 | 10.16 | |
| BRANDSTOFFILTER DCS230T A | ||||
| 178-2 | 163447-0 | 11.00 | 13.31 | |
| SLANGKLEM EBH253U | ||||
| 179-1 | 345920-4 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 180-1 | 5926012000 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 182 | 6249501501 | |||
| DEMPER EBH253U A | ||||
| 183-1 | 424102-2 | 1.00 | 1.21 | |
| DEMPER EBH253U A | ||||
| 184-1 | 424103-0 | 1.00 | 1.21 | |
| DEMPER EBH253U A | ||||
| 185-2 | 424104-8 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 186-3 | 168501-5 | |||

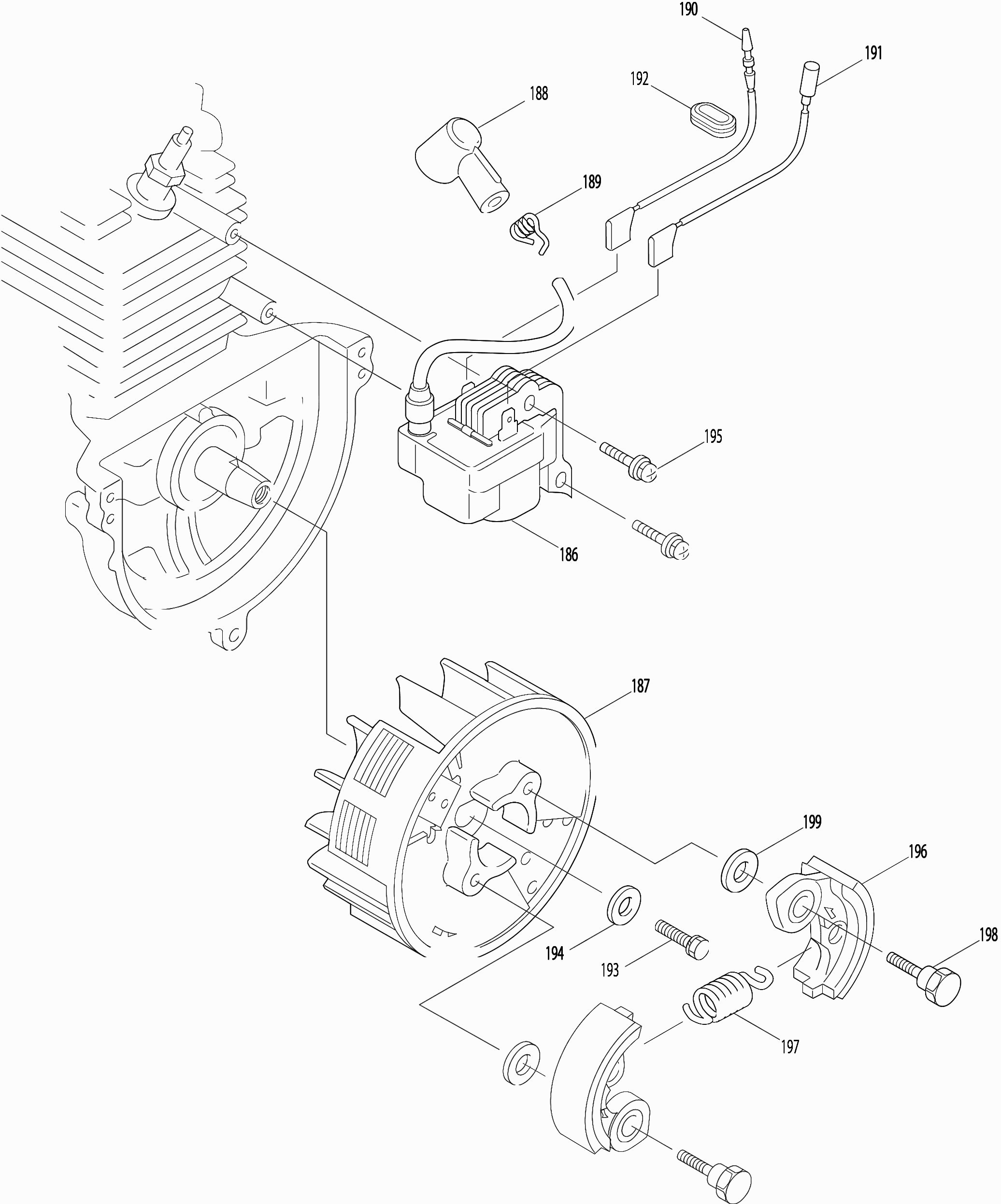

| VLIEGWIEL EBH253U P | ||||
| 187-2 | 318343-9 | 30.80 | 37.27 | |
| BOUGIEDOP EBH253U A | ||||
| 188-1 | 424105-6 | 3.60 | 4.36 | |
| BOUGIEVEER EBH253U A | ||||
| 189-1 | 324891-8 | 1.20 | 1.45 | |
| AANSLUITKABEL EBH253U P | ||||
| 190-1 | 638664-6 | 2.40 | 2.90 | |
| DRAADBOOM * | ||||
| 191-1 | 638665-4 | 2.40 | 2.90 | |
| DOORVOER EH561 15X7X2MM P | ||||
| 192 | 5257500300 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 193 | 0011306160 | |||
| REVET RBC230-G24-350 P | ||||
| 194 | 0031206000 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 195 | 0140049920 | |||
| KOPPELINGSCHOEN RPT250 * | ||||
| 196 | 5928500000 | 10.80 | 13.07 | |
| VEER RPT250 A | ||||
| 197 | 5928500100 | 4.80 | 5.81 | |
| KOPPELINGSBOUT EM4250 A | ||||
| 198 | 5928500200 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 199-1 | 267812-6 | |||

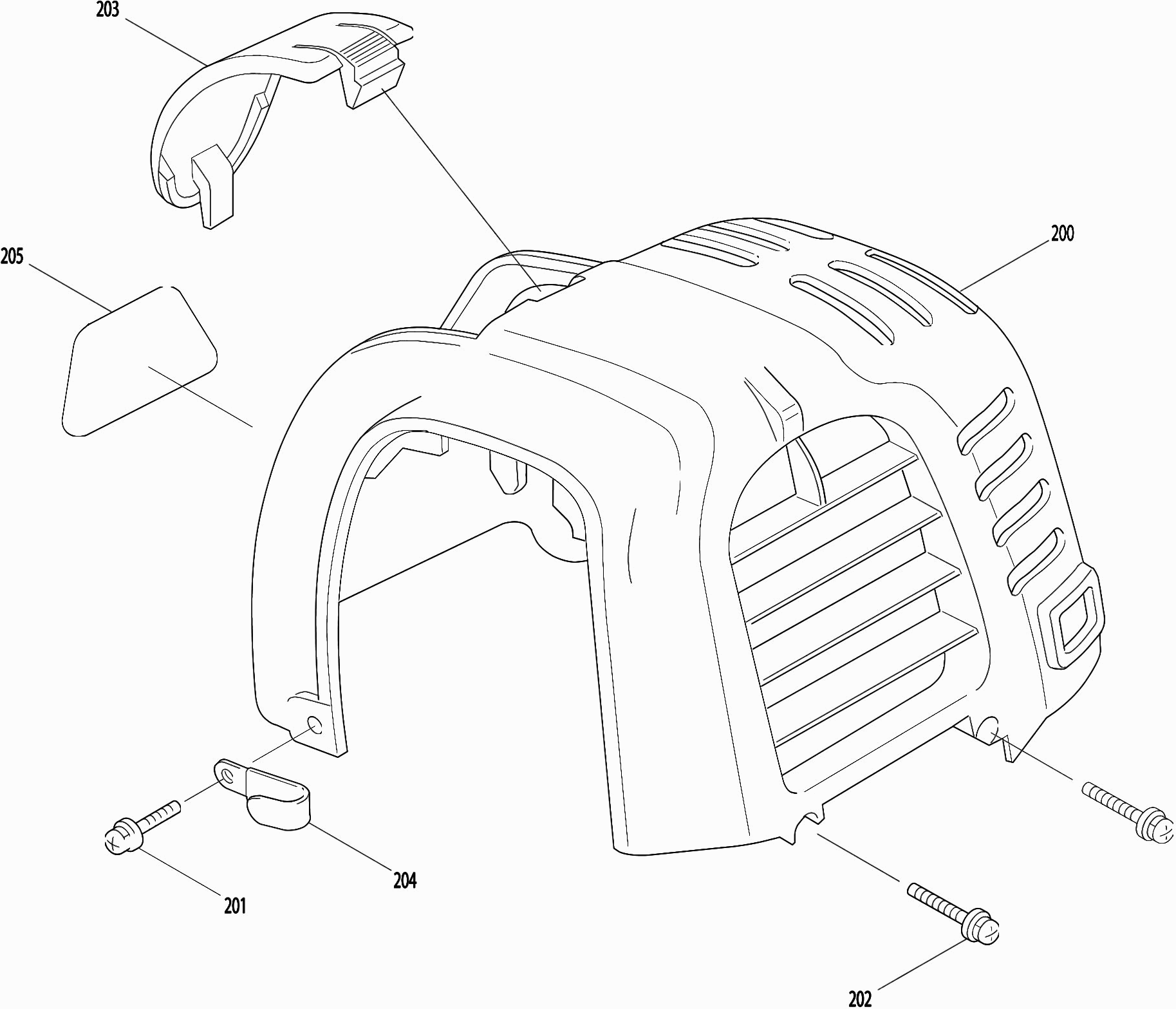

| CILINDERKAP EM4250 | ||||
| 200 | 5925500800 | 14.30 | 17.30 | |
| SCHROEF ASSY EH490V P | ||||
| 201 | 0043605100 | 1.00 | 1.21 | |
| SCHROEF M4X16 A | ||||
| 202 | 0043604160 | 1.00 | 1.21 | |
| BOUGIEKAP EBH253U * | ||||
| 203-1 | 452144-6 | 2.40 | 2.90 | |
| KLEM EBH253U * | ||||
| 204-1 | 345963-6 | 1.00 | 1.21 | |
| LABEL MAKITA EM4250 * | ||||
| 205 | 5929501001 | 3.60 | 4.36 | |
| BUIS EM4250 | ||||
| 210 | 5923503900 | 2.40 | 2.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 211 | 5921501800 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 211-1 | 5921501800 | |||
| CONTROLE KLEP EBH253U A | ||||
| 211-2 | 424201-0 | 2.40 | 2.90 | |
| SCHROEF ASSY EH490V P | ||||
| 212 | 0043605100 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 212-1 | 0119059780 | |||
| INBUSBOUT M5X12MM CK A | ||||
| 212-2 | 922213-2 | 1.00 | 1.21 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 213 | 5923503500 | |||
| PAKKING EBH253U <012018 A | ||||
| 213-1 | 168577-2 | 2.40 | 2.90 | |
