Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BFH090F'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

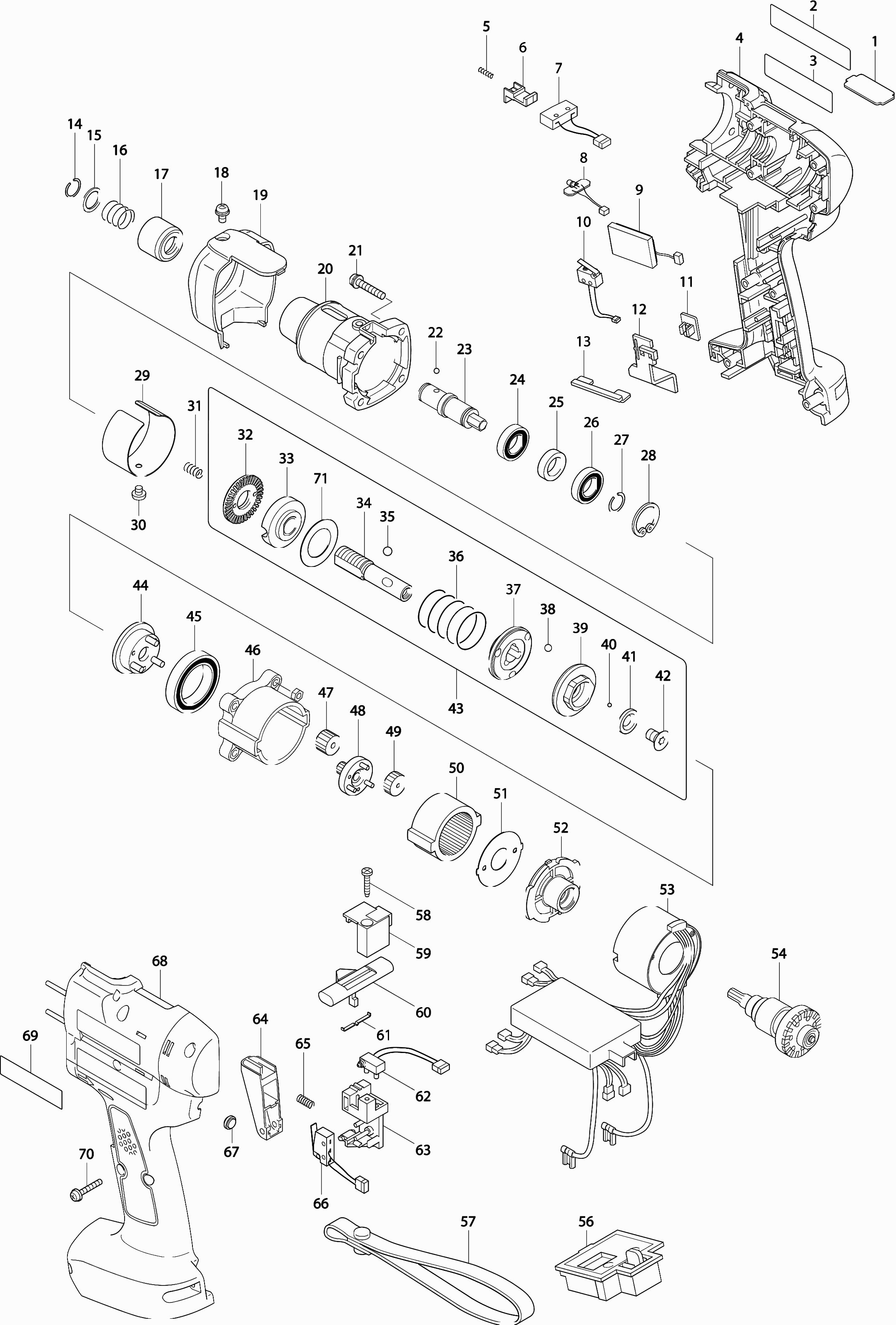

Tekeningen van de Makita BFH090F
Onderdelen lijst van de Makita BFH090F
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Plaat E | ||||
| 001 | 345331-3@141 | 4.57 | 5.53 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 002 | 850563-4@141 | |||
| Motorhuis | ||||
| 004 | 183622-2@141 | 61.09 | 73.92 | |
| Waarschuwingslabel | ||||
| 004A | 810033-5@141 | 2.80 | 3.39 | |
| Drukveer 2 | ||||
| 005 | 233025-1@141 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 006 | 418002-6@141 | 1.43 | 1.73 | |
| Schakelunit | ||||
| 007 | 638274-9@141 | 9.52 | 11.52 | |
| Led-circuit | ||||
| 008 | 631513-6@141 | 13.19 | 15.96 | |
| Buzzer circuit | ||||
| 009 | 631514-4@141 | 11.16 | 13.50 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010 | 638273-1@141 | |||
| Schakelaarhandel | ||||
| 011 | 418210-9@141 | 5.22 | 6.32 | |
| Schakelgeleider | ||||
| 012 | 418208-6@141 | 6.58 | 7.96 | |
| Afstandhouder | ||||
| 013 | 418209-4@141 | 5.22 | 6.32 | |
| Veerring 10 | ||||
| 014 | 231965-7@141 | 0.83 | 1.00 | |
| Platte ring | ||||
| 015 | 267143-3@141 | 0.83 | 1.00 | |
| Drukveer 13 | ||||
| 016 | 233005-7@141 | 0.83 | 1.00 | |
| Bus | ||||
| 017 | 162218-2@141 | 6.90 | 8.35 | |
| Schroef 4x8 | ||||
| 018 | 911109-2@141 | 0.83 | 1.00 | |
| Koppeling | ||||
| 019 | 418289-0@141 | 7.44 | 9.00 | |
| Koppeling | ||||
| 020 | 317694-7@141 | 28.73 | 34.76 | |
| Schroef 4x22 | ||||
| 021 | 265145-3@141 | 0.83 | 1.00 | |
| Stalen kogel 3 | ||||
| 022 | 216019-1@141 | 0.83 | 1.00 | |
| As | ||||
| 023 | 324377-2@141 | 41.78 | 50.55 | |
| Kogellager 6801llb | ||||
| 024 | 210112-3@141 | 5.22 | 6.32 | |
| Ring 12 | ||||
| 025 | 257011-8@141 | 1.21 | 1.46 | |
| Kogellager 6801llb | ||||
| 026 | 210112-3@141 | 5.22 | 6.32 | |
| Borgring 11 | ||||
| 027 | 231951-8@141 | 0.83 | 1.00 | |
| Borgring R-21 | ||||
| 028 | 962111-8@141 | 0.83 | 1.00 | |
| Ring 38e | ||||
| 029 | 345347-8@141 | 6.60 | 7.99 | |
| Schroef Ph M4X4 Bfh/Bht-Serie | ||||
| 030 | 265127-5@141 | 0.83 | 1.00 | |
| Drukveer 5 | ||||
| 031 | 233019-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 043 | 125216-7@141 | |||
| Motor controle unit | ||||
| 053 | 631544-5@141 | 537.13 | 649.93 | |
| Anker | ||||
| 054 | 619123-9@141 | 151.14 | 182.88 | |
| Aansluitunit | ||||
| 056 | 643983-7@141 | 4.08 | 4.94 | |
| Draagkoord | ||||
| 057 | 163400-6@141 | 1.24 | 1.50 | |
| Tapschroef 3x16 | ||||
| 058 | 266130-9@141 | 0.83 | 1.00 | |
| Afdekkap | ||||
| 059 | 418204-4@141 | 6.90 | 8.35 | |
| L/r verstelhendel | ||||
| 060 | 418201-0@141 | 4.08 | 4.94 | |
| Bladveer | ||||
| 061 | 232201-4@141 | 2.16 | 2.61 | |
| Schakelaar | ||||
| 062 | 638276-5@141 | 7.80 | 9.44 | |
| Schakel montageplaat compl. | ||||
| 063 | 418202-8@141 | 8.84 | 10.70 | |
| Schakelaarhandel | ||||
| 064 | 418203-6@141 | 8.84 | 10.70 | |
| Drukveer 4 | ||||
| 065 | 231397-8@141 | 0.83 | 1.00 | |
| Schakelaar | ||||
| 066 | 638275-7@141 | 11.32 | 13.70 | |
| Kijkvenster | ||||
| 067 | 416764-0@141 | 4.58 | 5.54 | |
| Motorhuis | ||||
| 068 | 183622-2@141 | 61.09 | 73.92 | |
| Waarschuwingslabel | ||||
| 068A | 810033-5@141 | 2.80 | 3.39 | |
| Label Makita | ||||
| 069 | 819063-3@141 | 2.80 | 3.39 | |
| Kruiskopschroef 3x20 | ||||
| 070 | 265095-2@141 | 0.83 | 1.00 | |
| Platte ring 18 | ||||
| 071 | 267276-4@141 | 0.83 | 1.00 | |
| Tandwielset "d" | ||||
| 072 | 125192-5@141 | 49.85 | 60.32 | |
| Schakelaar compl. | ||||
| 073 | 125220-6@141 | 39.92 | 48.30 | |
