Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BFR540'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita BFR540

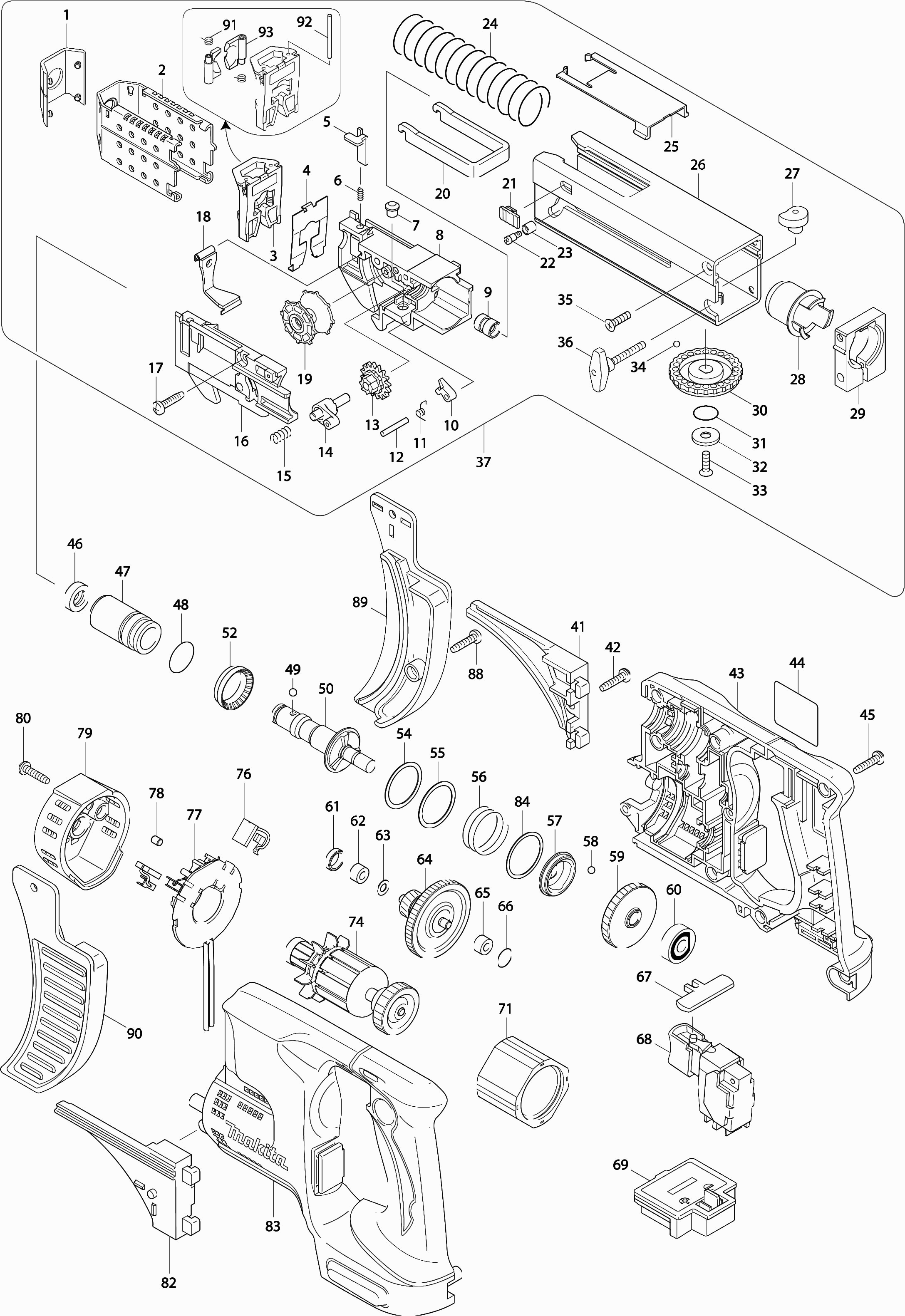

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita BFR540

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Neuskap
001 424043-2 2.08 2.52

Aanslagbasis
002 345839-7 8.46 10.24

Geleideblok
003 140493-0 14.23 17.22

Afschermplaat
004 346269-5 2.08 2.52

Hefboom
005 345837-1 0.83 1.00

Drukveer 2
006 233211-4 0.83 1.00

Pen 6
007 256451-7 1.27 1.54

Aanvoerhuis
008 450107-6 4.08 4.94

Bus 5 6833/34/35/37 Grs A
009 257685-5 2.80 3.39

Stopper 6833
010 310062-3 5.22 6.32

Torsieveer 4
011 231636-6 0.83 1.00

Pen 3
012 256158-5 0.83 1.00

Tandwiel 16
013 226344-2 1.43 1.73

Palarm 6842
014 158374-4 16.84 20.38

Drukveer 6
015 233212-2 0.83 1.00

Aanvoerhuisdeksel
016 158375-2 8.46 10.24

Tapschroef 4x18
017 265A48-7 0.90 1.09

Stofdeksel
018 162201-9 4.09 4.95

Aanvoerwiel
019 416518-5 2.80 3.39

Beugel
020 345838-9 3.22 3.90

Blokkeerhandel
021 450111-5 1.21 1.46

Stelschroef
022 265177-0 2.08 2.52

Bus
023 257764-9 1.72 2.08

Drukveer 23 Bfr540
024 234031-9 1.72 2.08

Schroefhuiskap
025 450114-9 1.43 1.73

Schroefhuis
026 158377-8 31.62 38.26

Label "bfr540" neusstuk
026A 816885-2 2.93 3.55

Verstelpen
027 310237-4 4.81 5.82

Isolatiebus
028 450110-7 1.72 2.08

Klemring
029 318181-9 9.52 11.52

Knop 42mm
030 417056-0 1.43 1.73

O-ring 12
031 213107-5 0.83 1.00

Sluitring 6 6835D
032 267201-5 1.06 1.28

Verzonken schroef 4x12
033 912117-6 0.83 1.00

Stalen bal 3.5
034 216040-0 0.83 1.00

Verzonken schroef 4x12
035 912117-6 0.83 1.00

Schroef 4x28
036 265779-2 1.43 1.73

Neusstuk 55 compleet
037 195184-8 150.83 182.50

Schroefgeleider set
041 188309-1 6.58 7.96

Tapschroef 4x18
042 265A48-7 0.90 1.09

Geen informatie beschikbaar, niet bestelbaar
043A 188556-4

Motorhuis (3 contacten)
043B 187475-1 30.23 36.58

Naamplaat
044 863788-1 2.93 3.55

Tapschroef 4x18
045 265A48-7 0.90 1.09

Stofring
046 421467-3 1.01 1.22

Glijlager 14
047 214173-5 4.58 5.54

O-ring 18
048 213262-3 1.01 1.22

Stalen bal 3.5
049 216040-0 0.83 1.00

As 6842
050 324808-1 21.70 26.26

Schotelring
052 421927-5 0.83 1.00

Sluitring 25
054 267331-2 1.01 1.22

Sluitring 25
055 267331-2 1.01 1.22

Drukveer 25
056 234017-3 2.44 2.95

Koppelingsplaat C Bfr540
057 223169-5 16.07 19.44

Stalen kogel 4
058 216008-6 0.83 1.00

Tandwiel
059 226670-9 26.11 31.59

Kogellager
060 211034-0 3.83 4.63

Bus 10
061 165115-1 2.56 3.10

Glijlager 5
062 214017-9 0.83 1.00

Sluitring 5
063 253811-4 0.83 1.00

Tandwiel
064 154937-4 26.11 31.59

Glijlager 5
065 214017-9 0.83 1.00

O-ring 10
066 213055-8 0.83 1.00

L/r verstelhendel
067 419304-3 1.72 2.08

Schakelaar Bfr540/50 (2 Cont.)
068A 650575-5 16.07 19.44

Schakelaar (3 contacten)
068B 650670-1 14.23 17.22

Aansluitunit (2 contacten)
069A 643847-5 3.65 4.42

Aansluitunit (3 contacten)
069B 643850-6 4.58 5.54

Magneet unit
071 638426-2 23.75 28.74

Anker
074 619180-7 34.36 41.58

Koolborstelset Cb448
076 196854-2 3.65 4.42

Koolborstelhouder
077 638433-5 3.22 3.90

Torsieveer "r"
077A 231696-8 0.83 1.00

Torsieveer "l"
077B 231697-6 0.83 1.00

Rubber pen 4
078 263032-0 0.83 1.00

Motorhuiskap
079 419307-7 5.22 6.32

Tapschroef 4x18
080 265A48-7 0.90 1.09

Schroefgeleider set
082 188309-1 6.58 7.96

Geen informatie beschikbaar, niet bestelbaar
083A 188556-4

Motorhuis (3 contacten)
083B 187475-1 30.23 36.58

Sluitring 26
084 267332-0 0.83 1.00

Tapschroef 4x18
088 265A48-7 0.90 1.09

Schroeflintgeleider
089 188310-6 5.88 7.11

Schroeflintgeleider
090 188310-6 5.88 7.11

Geen informatie beschikbaar, niet bestelbaar
091A 233516-2

Torsieveer
091B 233567-5 0.83 1.00

Pen 2
092 268188-4 0.83 1.00

Geleiding
093 310236-6 2.80 3.39
