Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BHX2501'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

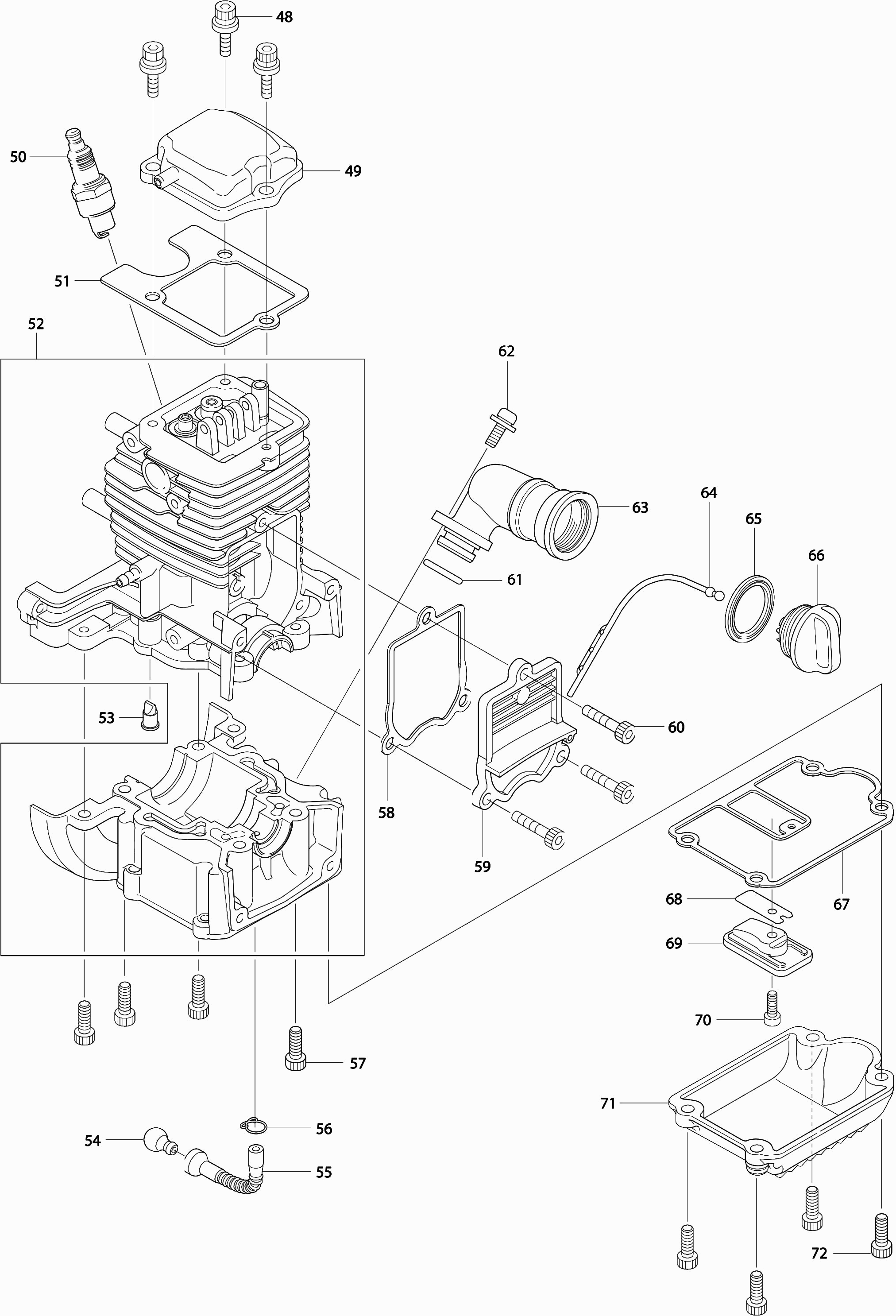

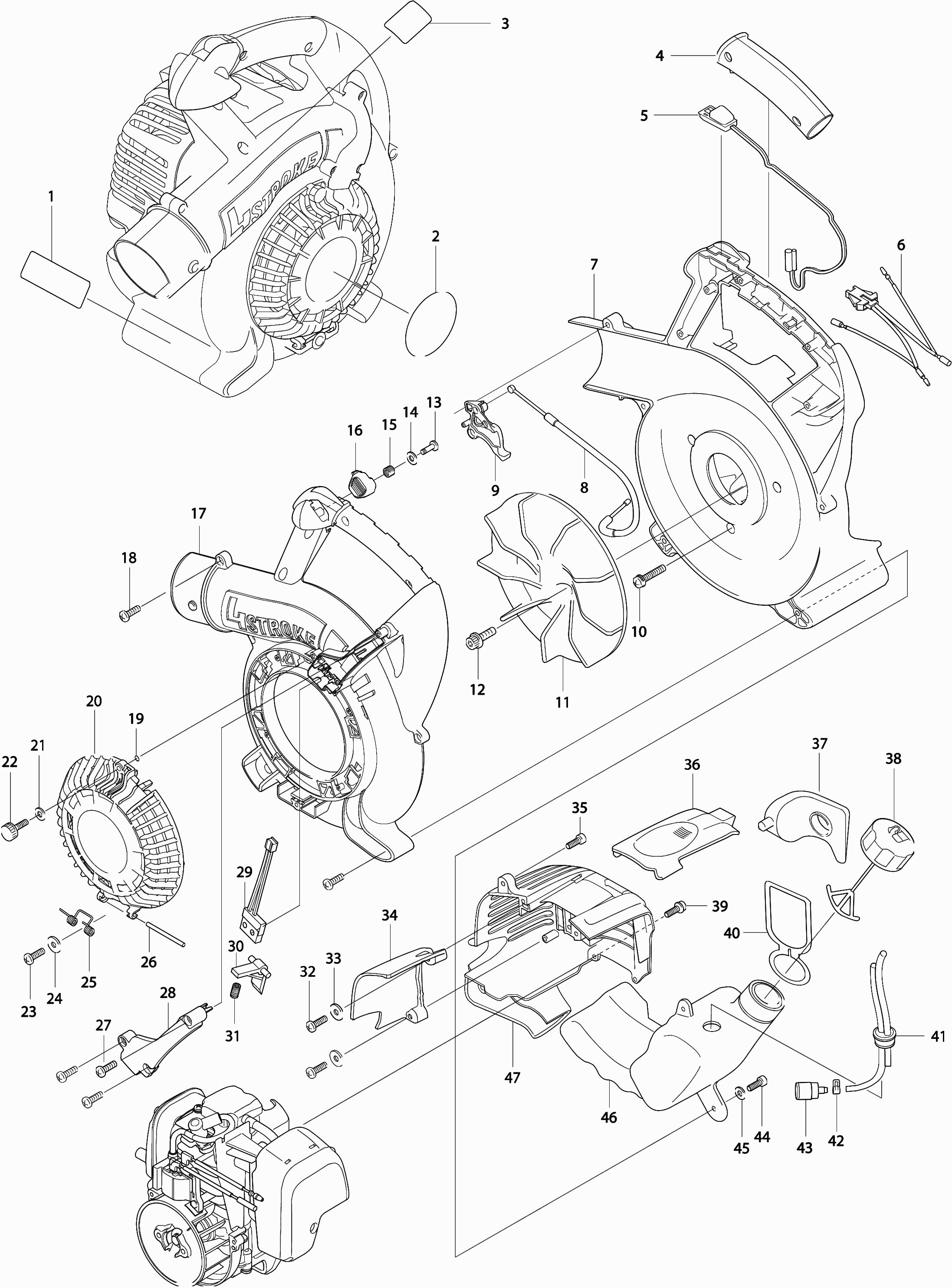

Tekeningen van de Makita BHX2501
Onderdelen lijst van de Makita BHX2501
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Label Gevaar Bhx2500 A | ||||
| 001 | 892460-8 | 1.10 | 1.33 | |
| Label "bhx2501" | ||||
| 002 | 892426-8 | 2.93 | 3.55 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 003 | 810450-9 | |||
| Greepdeksel | ||||
| 004 | 273665-3 | 5.46 | 6.61 | |
| Schakelaar | ||||
| 005 | 638640-0 | 8.52 | 10.31 | |
| Aansluitkabel | ||||
| 006 | 638758-7 | 8.46 | 10.24 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 450958-7 | |||
| Controle kabel | ||||
| 008 | 168518-8 | 6.90 | 8.35 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 009 | 452607-2 | |||
| Schroef 5x30 | ||||
| 010 | 911253-5 | 0.83 | 1.00 | |
| Waaier | ||||
| 011 | 240113-7 | 12.58 | 15.22 | |
| Schroef 6x20 | ||||
| 012 | 911333-7 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 013 | 265A48-7 | 0.90 | 1.09 | |
| Schroef Pt 5x16mm | ||||
| 013 | 265878-0 | 0.83 | 1.00 | |
| Sluitring 4 | ||||
| 014 | 253874-0 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 015 | 231025-5 | 0.83 | 1.00 | |
| Blokkeerknop | ||||
| 016 | 452608-0 | 4.08 | 4.94 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 125921-6 | |||
| Tapschroef 4x18 | ||||
| 018 | 265A48-7 | 0.90 | 1.09 | |
| Schroef Pt 5x16mm | ||||
| 018 | 265878-0 | 0.83 | 1.00 | |
| O-ring 3 | ||||
| 019 | 213022-3 | 0.83 | 1.00 | |
| Beschermkap | ||||
| 020 | 452604-8 | 11.68 | 14.13 | |
| Ring | ||||
| 021 | 424180-2 | 1.01 | 1.22 | |
| Schroef | ||||
| 022 | 265782-3 | 2.08 | 2.52 | |
| Tapschroef 4x18 | ||||
| 023 | 265A48-7 | 0.90 | 1.09 | |
| Schroef Pt 5x16mm | ||||
| 023 | 265878-0 | 0.83 | 1.00 | |
| Revet 5mm | ||||
| 024 | 267394-8 | 0.83 | 1.00 | |
| Veer 5mm | ||||
| 025 | 233536-6 | 2.16 | 2.61 | |
| As 4mm | ||||
| 026 | 268230-1 | 1.51 | 1.83 | |
| Tapschroef 4x18 | ||||
| 027 | 265A48-7 | 0.90 | 1.09 | |
| Schroef Pt 5x16mm | ||||
| 027 | 265878-0 | 0.83 | 1.00 | |
| Schakelaarkap | ||||
| 028 | 452606-4 | 5.22 | 6.32 | |
| Schakelkast | ||||
| 029 | 638759-5 | 11.32 | 13.70 | |
| Schakelaarhandel | ||||
| 030 | 452609-8 | 3.65 | 4.42 | |
| Drukveer 4 | ||||
| 031 | 233133-8 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 032 | 265A48-7 | 0.90 | 1.09 | |
| Schroef Pt 5x16mm | ||||
| 032 | 265878-0 | 0.83 | 1.00 | |
| Sluitring 4 | ||||
| 033 | 941051-3 | 0.83 | 1.00 | |
| Binnenschild | ||||
| 034 | 452605-6 | 12.58 | 15.22 | |
| Tapschroef 4x18 | ||||
| 035 | 265A48-7 | 0.90 | 1.09 | |
| Schroef Pt 5x16mm | ||||
| 035 | 265878-0 | 0.83 | 1.00 | |
| Bougiekap | ||||
| 036 | 450964-2 | 1.72 | 2.08 | |
| Oliereservoir | ||||
| 037 | 424395-1 | 6.58 | 7.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 038 | 125472-9 | |||
| Schroef 4X16 A | ||||
| 039 | 911526-6 | 0.83 | 1.00 | |
| Schroef 4X16 A | ||||
| 039A | 911526-6 | 0.83 | 1.00 | |
| Waarschuwingslabel "fuel" | ||||
| 040 | 810455-9 | 2.93 | 3.55 | |
| Bezineleiding Bhx2500/01 A | ||||
| 041 | 158911-4 | 5.24 | 6.34 | |
| Slangklem | ||||
| 042 | 345920-4 | 0.83 | 1.00 | |
| NULL | ||||
| 043 | 163447-0 | 3.20 | 3.87 | |
| Tapschroef 4x18 | ||||
| 044 | 265A48-7 | 0.90 | 1.09 | |
| Schroef Pt 5x16mm | ||||
| 044 | 265878-0 | 0.83 | 1.00 | |
| Revet 5mm | ||||
| 045 | 267394-8 | 0.83 | 1.00 | |
| Tankdop | ||||
| 046 | 450988-8 | 14.24 | 17.23 | |
| Motorhuis | ||||
| 047 | 452630-7 | 14.24 | 17.23 | |
| Met.Schroef Ph2 M5X16Mm Ck A | ||||
| 048 | 922223-9 | 0.83 | 1.00 | |
| Kleppendeksel | ||||
| 049 | 140B46-7 | 5.88 | 7.11 | |
| Bougie Cmr6a | ||||
| 050 | 965603030 | 12.55 | 15.19 | |
| Kleppendeksel pakking | ||||
| 051 | 162275-0 | 1.72 | 2.08 | |
| Cilinderblokset | ||||
| 052 | 125914-3 | 73.52 | 88.96 | |
| Controle klep | ||||
| 053 | 424201-0 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 054 | 325666-8 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 424202-8 | |||
| Slangklem | ||||
| 056 | 282020-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057 | 922217-4 | |||
| Carterdekselpakking | ||||
| 058 | 162274-2 | 1.72 | 2.08 | |
| Carterdeksel | ||||
| 059 | 318443-5 | 4.26 | 5.15 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060 | 922217-4 | |||
| O-ring | ||||
| 061 | 213591-4 | 2.08 | 2.52 | |
| Inbusbout M5x12mm Ck | ||||
| 062 | 922213-2 | 0.83 | 1.00 | |
| Oliepijp | ||||
| 063 | 140813-8 | 2.44 | 2.95 | |
| Oliepeilstok | ||||
| 064 | 452610-3 | 3.22 | 3.90 | |
| Pakking | ||||
| 065 | 424343-0 | 0.83 | 1.00 | |
| Oliedop | ||||
| 066 | 452047-4 | 1.43 | 1.73 | |
| Carterpakking | ||||
| 067 | 162276-8 | 2.08 | 2.52 | |
| Toevoerklep | ||||
| 068 | 346083-9 | 1.43 | 1.73 | |
| Borgplaat | ||||
| 069 | 318440-1 | 1.72 | 2.08 | |
| Inbusbout M4x10 | ||||
| 070 | 922112-8 | 0.83 | 1.00 | |
| Carter Ebh253U A | ||||
| 071 | 318442-7 | 6.89 | 8.34 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 072 | 922217-4 | |||

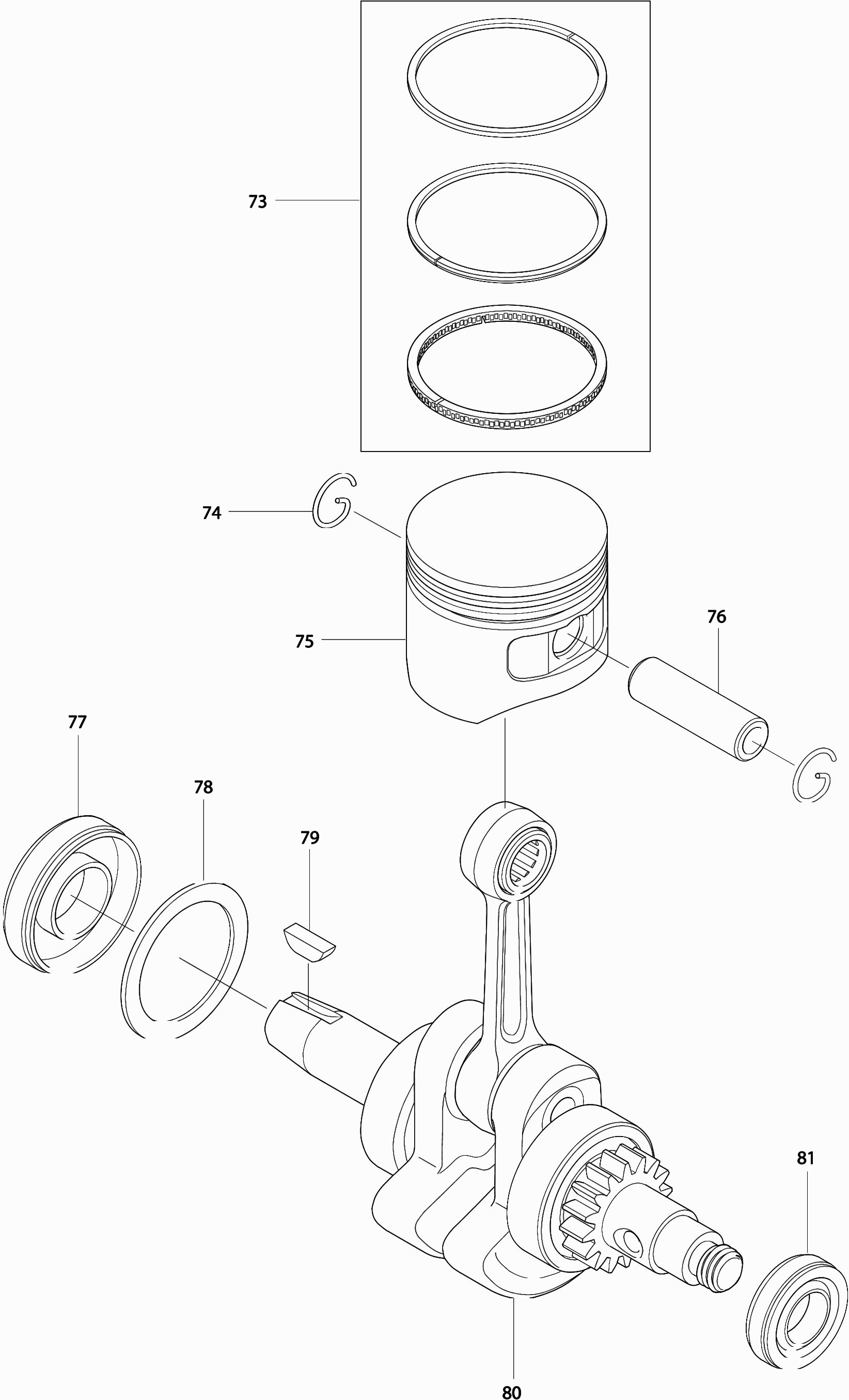

| Onderdelenset | ||||
| 073 | 196595-0 | 21.70 | 26.26 | |
| Borgring tbv zuigerpen | ||||
| 074 | 233976-8 | 0.83 | 1.00 | |
| Zuiger | ||||
| 075 | 318441-9 | 9.52 | 11.52 | |
| Zuigerpen | ||||
| 076 | 257781-9 | 2.80 | 3.39 | |
| Keerring 12 | ||||
| 077 | 213147-3 | 2.08 | 2.52 | |
| Sluitring 23 | ||||
| 078 | 267400-9 | 1.43 | 1.73 | |
| Inlegspie 3 | ||||
| 079 | 254040-2 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 080 | 188608-1 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 081 | 213148-1 | |||

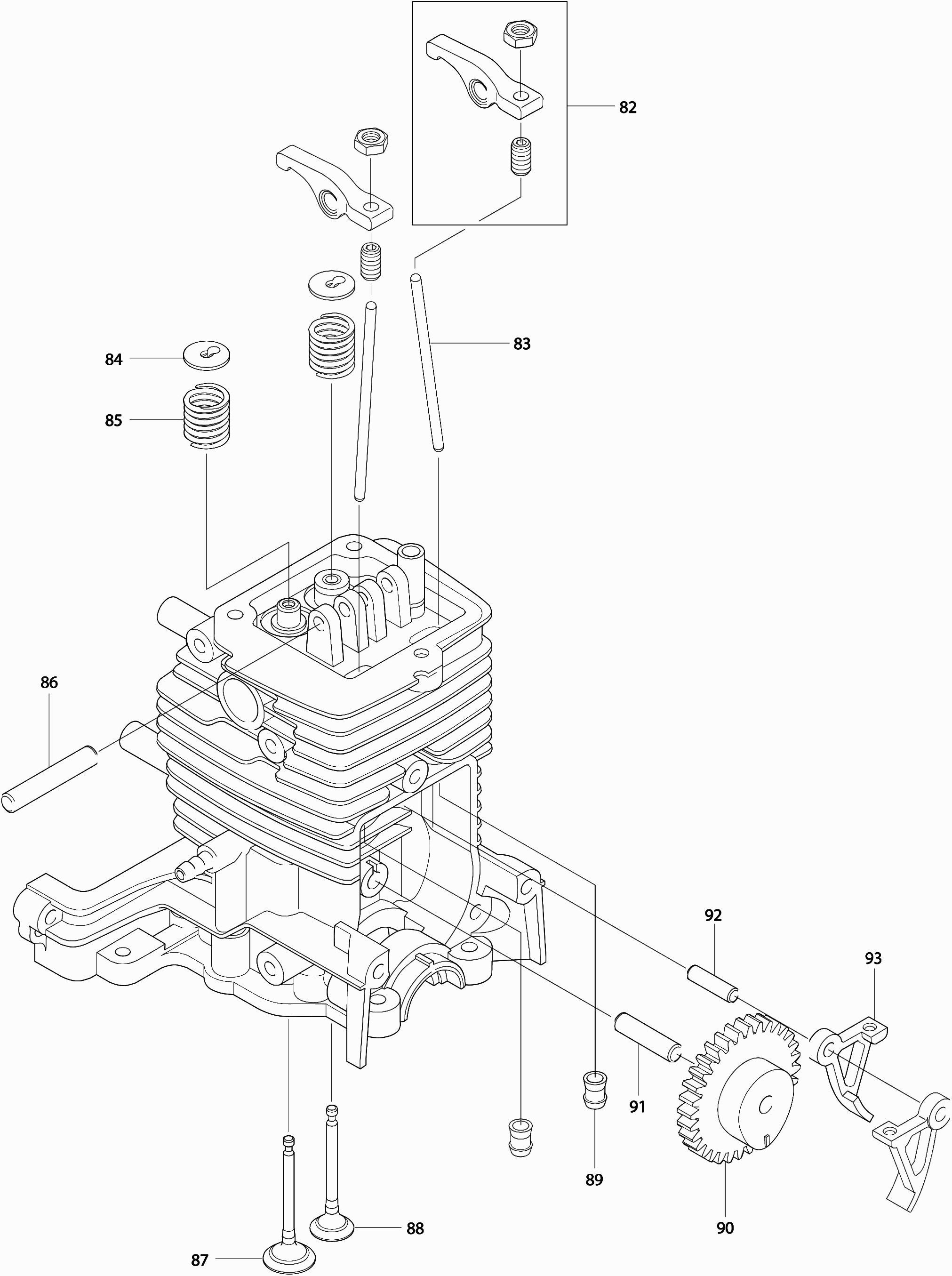

| Kleppen arm | ||||
| 082 | 125554-7 | 4.58 | 5.54 | |
| Kleppenpen | ||||
| 083 | 256865-0 | 0.83 | 1.00 | |
| Klepborgring | ||||
| 084 | 325668-4 | 2.08 | 2.52 | |
| Drukveer 9 | ||||
| 085 | 234108-0 | 2.56 | 3.10 | |
| Pen 5mm | ||||
| 086 | 256200-2 | 0.83 | 1.00 | |
| Inlaatklep | ||||
| 087 | 326367-1 | 4.81 | 5.82 | |
| Uitlaatklep | ||||
| 088 | 326366-3 | 4.08 | 4.94 | |
| Afstandhouder Ebh253U A | ||||
| 089 | 424200-2 | 0.83 | 1.00 | |
| Tuimelaartandwiel | ||||
| 090 | 125552-1 | 23.75 | 28.74 | |
| Pen 5Mm Ebh253U A | ||||
| 091 | 268238-5 | 0.83 | 1.00 | |
| Pen 4Mm Ebh253U A | ||||
| 092 | 268239-3 | 0.83 | 1.00 | |
| Nokken Tiller | ||||
| 093 | 313169-4 | 2.80 | 3.39 | |

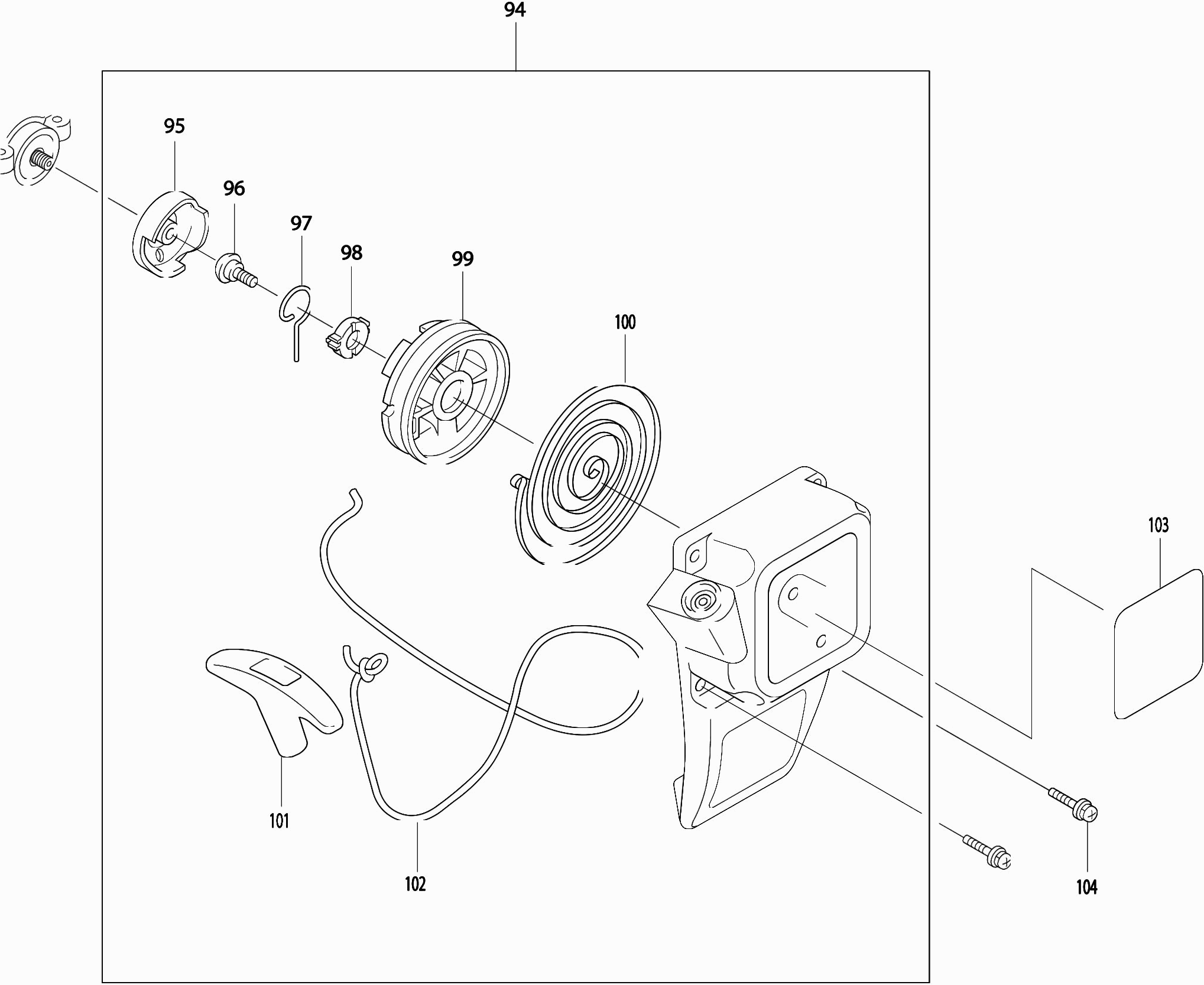

| Startinrichting | ||||
| 094 | 125917-7 | 16.07 | 19.44 | |
| Startpulley | ||||
| 095 | 168483-1 | 2.16 | 2.61 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 096 | 266585-8 | |||
| Swing arm | ||||
| 097 | 325923-4 | 1.43 | 1.73 | |
| Binnenbus | ||||
| 098 | 451938-6 | 1.72 | 2.08 | |
| Startkoordtrommel | ||||
| 099 | 451937-8 | 4.58 | 5.54 | |
| starterveer | ||||
| 100 | 232258-5 | 5.88 | 7.11 | |
| Startergreep | ||||
| 101 | 424319-7 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 102 | 444019-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 103 | 893304-5 | |||
| Schroef 4X16 A | ||||
| 104 | 911526-6 | 0.83 | 1.00 | |
| Schroef 4X16 A | ||||
| 104A | 911526-6 | 0.83 | 1.00 | |

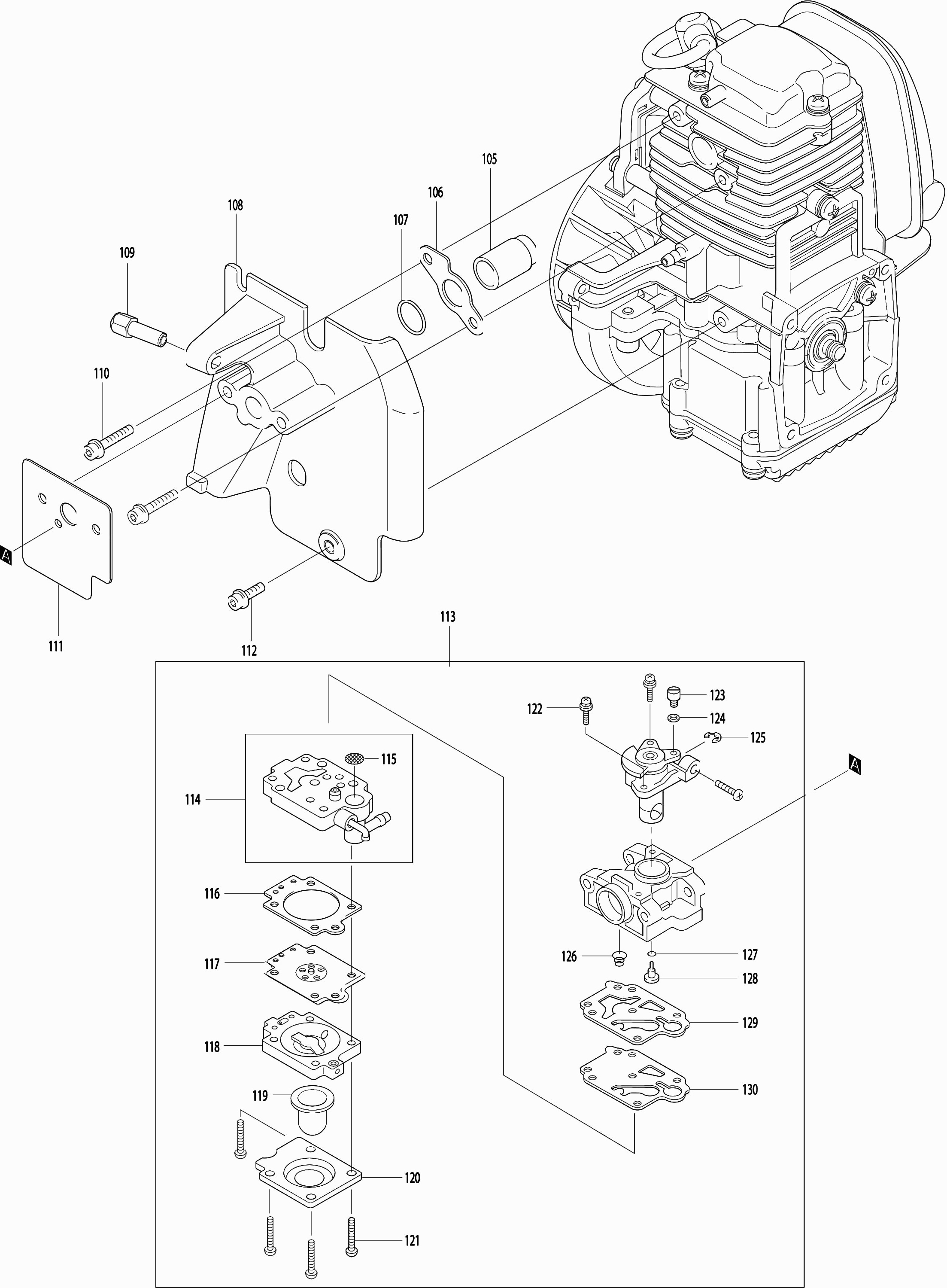

| Luchtinlaat Ebh253U A | ||||
| 105 | 324961-3 | 3.22 | 3.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 106 | 5923504700 | |||
| O-Ring 10 Ebh253U A | ||||
| 107 | 213078-6 | 0.83 | 1.00 | |
| Spruitstuk | ||||
| 108 | 125916-9 | 8.52 | 10.31 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 109 | 266643-0 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 110 | 922228-9 | |||
| Pakking "carburateur" | ||||
| 111 | 413138-6 | 1.21 | 1.46 | |
| Inbusbout M5x12mm Ck | ||||
| 112 | 922213-2 | 0.83 | 1.00 | |
| Carburateur Bhx2500/01 A | ||||
| 113 | 168641-9 | 53.38 | 64.59 | |
| Pompdeksel | ||||
| 114 | 140808-1 | 16.84 | 20.38 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 115 | 352010-6 | |||
| Membraampakking | ||||
| 116 | 442154-1 | 2.44 | 2.95 | |
| Membraam | ||||
| 117 | 168620-7 | 14.23 | 17.22 | |
| Luchtzuiverhuis Ebh253U A | ||||
| 118 | 140438-8 | 10.81 | 13.08 | |
| Opvoerpomp | ||||
| 119 | 424314-7 | 3.65 | 4.42 | |
| Pompdeksel Ebh253U A | ||||
| 120 | 346270-0 | 3.65 | 4.42 | |
| Parker 3X24Mm Ck A | ||||
| 121 | 266582-4 | 0.83 | 1.00 | |
| Met.schroef Ph2 M3x18mm Ck | ||||
| 122 | 266581-6 | 1.21 | 1.46 | |
| Zwenkelement | ||||
| 123 | 325922-6 | 4.26 | 5.15 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 124 | 413140-9 | |||
| Seegering E-3 A | ||||
| 125 | 257964-1 | 2.08 | 2.52 | |
| Drukveer 5-9mm | ||||
| 126 | 234183-6 | 2.93 | 3.55 | |
| O-ring 2 | ||||
| 127 | 213538-8 | 2.08 | 2.52 | |
| Sproeier Ebh253U P | ||||
| 128 | 326027-5 | 11.16 | 13.50 | |
| Membraampakking | ||||
| 129 | 442155-9 | 2.44 | 2.95 | |
| Pomp diafragma | ||||
| 130 | WJ00009599 | 4.08 | 4.94 | |

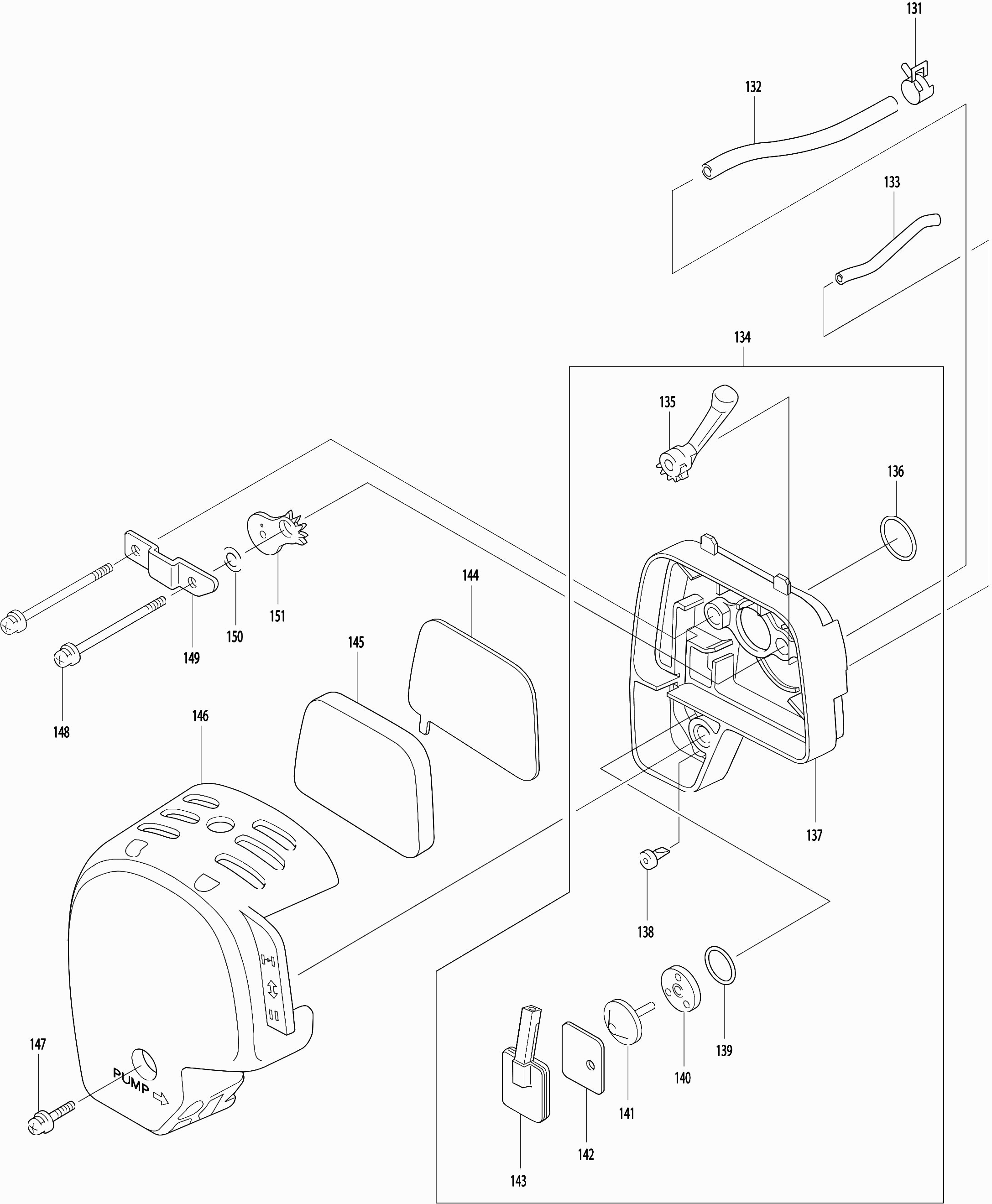

| Slangklem | ||||
| 131 | 345918-1 | 0.83 | 1.00 | |
| Ontluchtingspijp | ||||
| 132 | 422041-0 | 1.80 | 2.18 | |
| Benzineslang | ||||
| 133 | 422070-3 | 2.56 | 3.10 | |
| Luchtfilterhuis Ebh253U A | ||||
| 134 | 123845-0 | 17.97 | 21.74 | |
| Niet meer leverbaar, geen vervanging | ||||
| 135 | 451925-5 | |||
| O-ring 15 | ||||
| 136 | 213540-1 | 0.83 | 1.00 | |
| Luchtfilterhuis Ebh253U A | ||||
| 137 | 123845-0 | 17.97 | 21.74 | |
| Overdrukventiel | ||||
| 138 | 424316-3 | 2.80 | 3.39 | |
| O-ring 14 | ||||
| 139 | 213539-6 | 0.83 | 1.00 | |
| Overdrukklepplaat | ||||
| 140 | 451924-7 | 0.83 | 1.00 | |
| Overdrukklep | ||||
| 141 | 424315-5 | 0.83 | 1.00 | |
| Scheidingspakking | ||||
| 142 | 168577-2 | 1.24 | 1.50 | |
| Niet meer leverbaar, geen vervanging | ||||
| 143 | 168576-4 | |||
| Luchtfilter element | ||||
| 144 | 443140-5 | 2.80 | 3.39 | |
| Luchtfilter element | ||||
| 145 | 443141-3 | 2.80 | 3.39 | |
| Luchtfilterkap | ||||
| 146 | 450561-4 | 5.88 | 7.11 | |
| Met.schroef Ph M5x14mm Ck | ||||
| 147 | 266809-2 | 0.83 | 1.00 | |
| Met.schroef Ph2 M5x68mm Ck | ||||
| 148 | 265188-5 | 0.83 | 1.00 | |
| Montageplaat Ebh253U A | ||||
| 149 | 346647-9 | 1.72 | 2.08 | |
| Pakkingring | ||||
| 150 | 423376-2 | 0.83 | 1.00 | |
| Chokeplaat | ||||
| 151 | 450560-6 | 0.83 | 1.00 | |

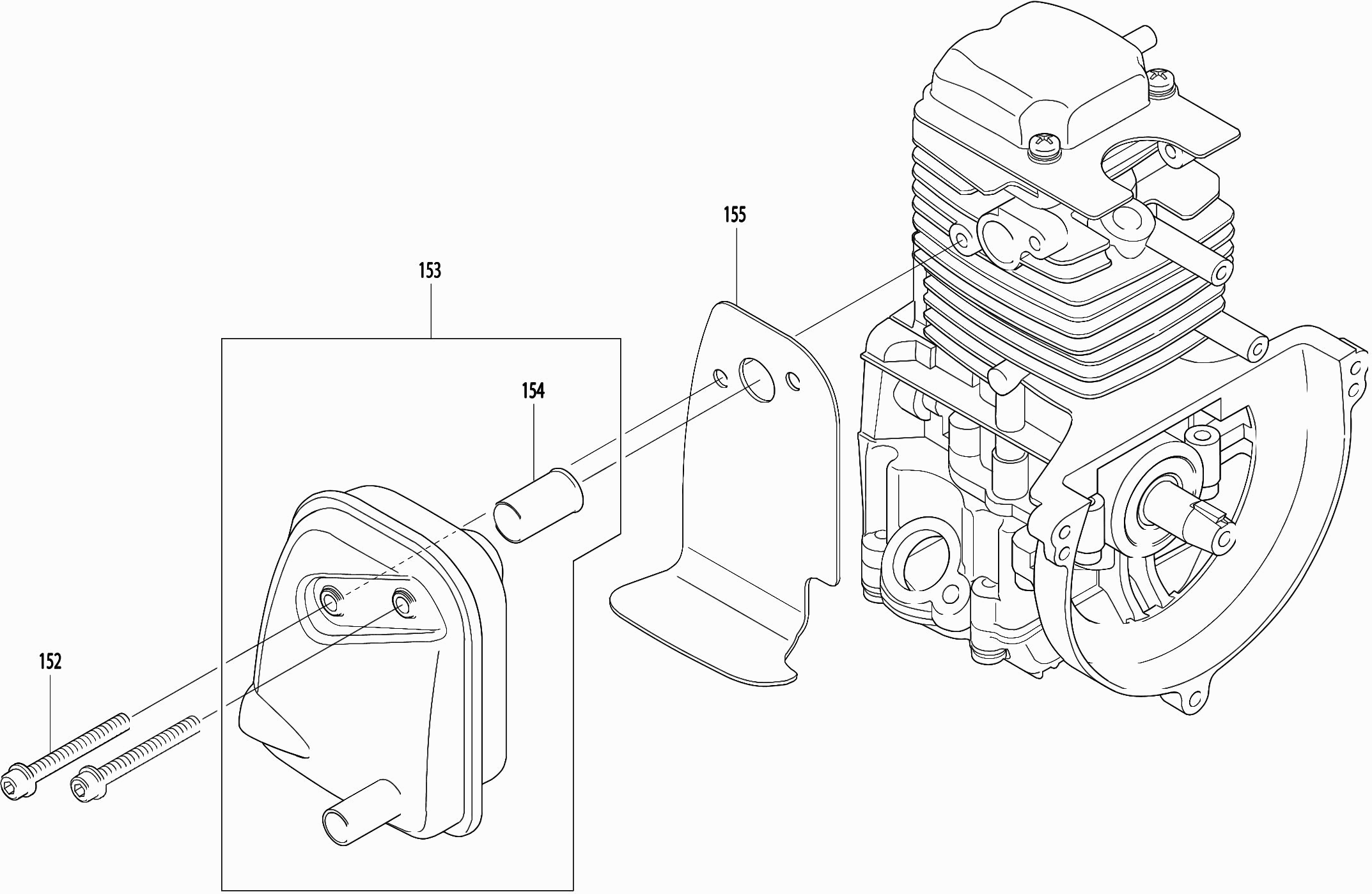

| Inbusbout M5x40mm Ck | ||||
| 152 | 266440-4 | 1.06 | 1.28 | |
| Uitlaat Bhx2500 A | ||||
| 153 | 168643-5 | 8.56 | 10.36 | |
| Vonkenvanger Ebh253U A | ||||
| 154 | 324980-9 | 6.29 | 7.61 | |
| Uitlaatpakking | ||||
| 155 | 168593-4 | 3.37 | 4.08 | |

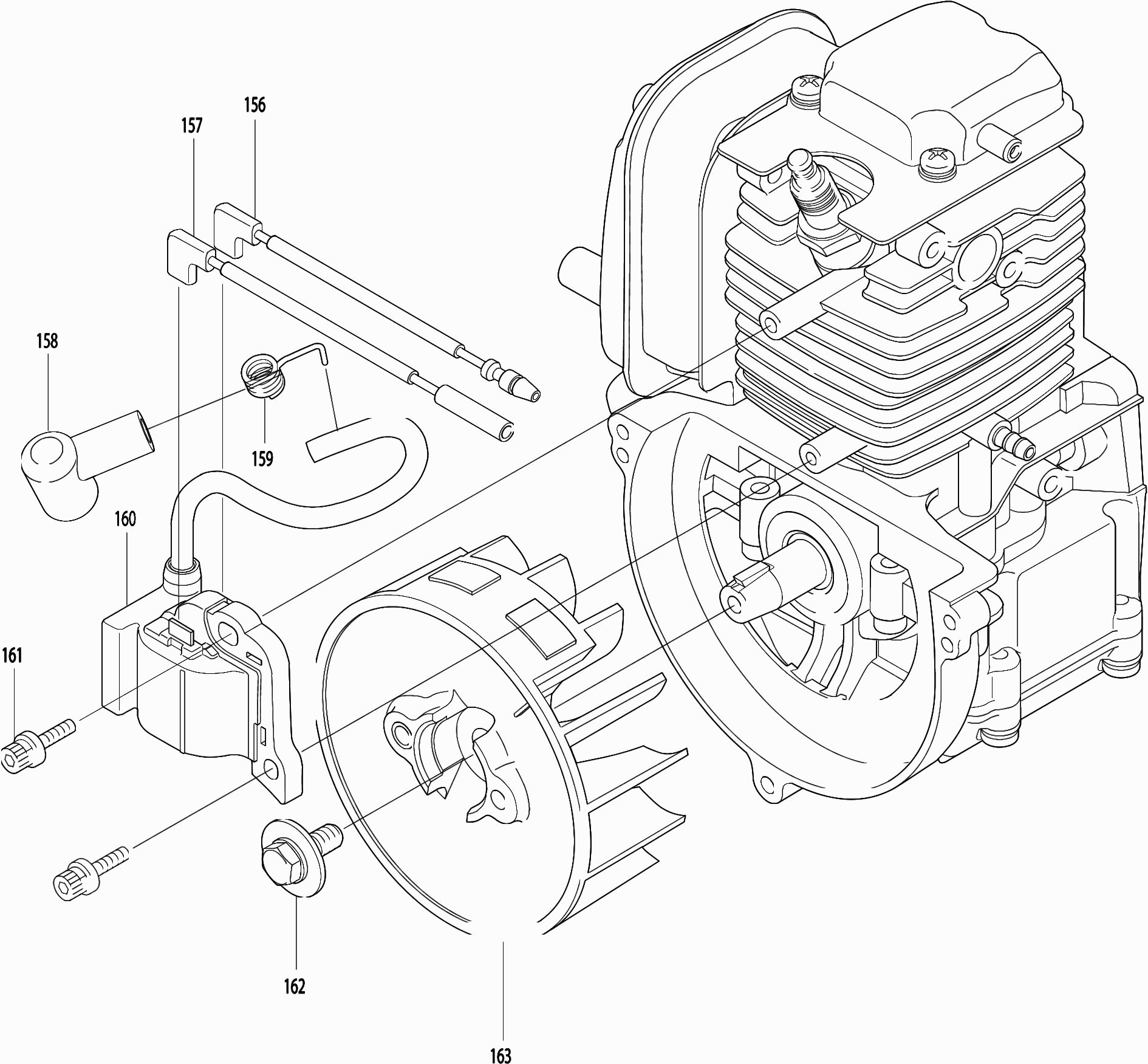

| Kabel 1 Bhx2500 A | ||||
| 156 | 632F44-4 | 0.83 | 1.00 | |
| Kabel 1 Bhx2500 A | ||||
| 156A | 632F44-4 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 157 | 638710-5 | |||
| Kabel 2 Bhx2500 A | ||||
| 157A | 632F45-2 | 1.01 | 1.22 | |
| Bougiedop Ebh253U A | ||||
| 158 | 424105-6 | 2.80 | 3.39 | |
| Bougieveer Ebh253U A | ||||
| 159 | 324891-8 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 160 | 168501-5 | |||
| Ontsteking | ||||
| 160A | 168816-0 | 12.58 | 15.22 | |
| Inbusbout M4x20 Ck | ||||
| 161 | 922138-0 | 0.83 | 1.00 | |
| Bout M6x16mm/revet EM4250 A | ||||
| 162 | 265577-4 | 0.83 | 1.00 | |
| Vliegwiel Bhx2500/01 A | ||||
| 163 | 319205-4 | 14.24 | 17.23 | |

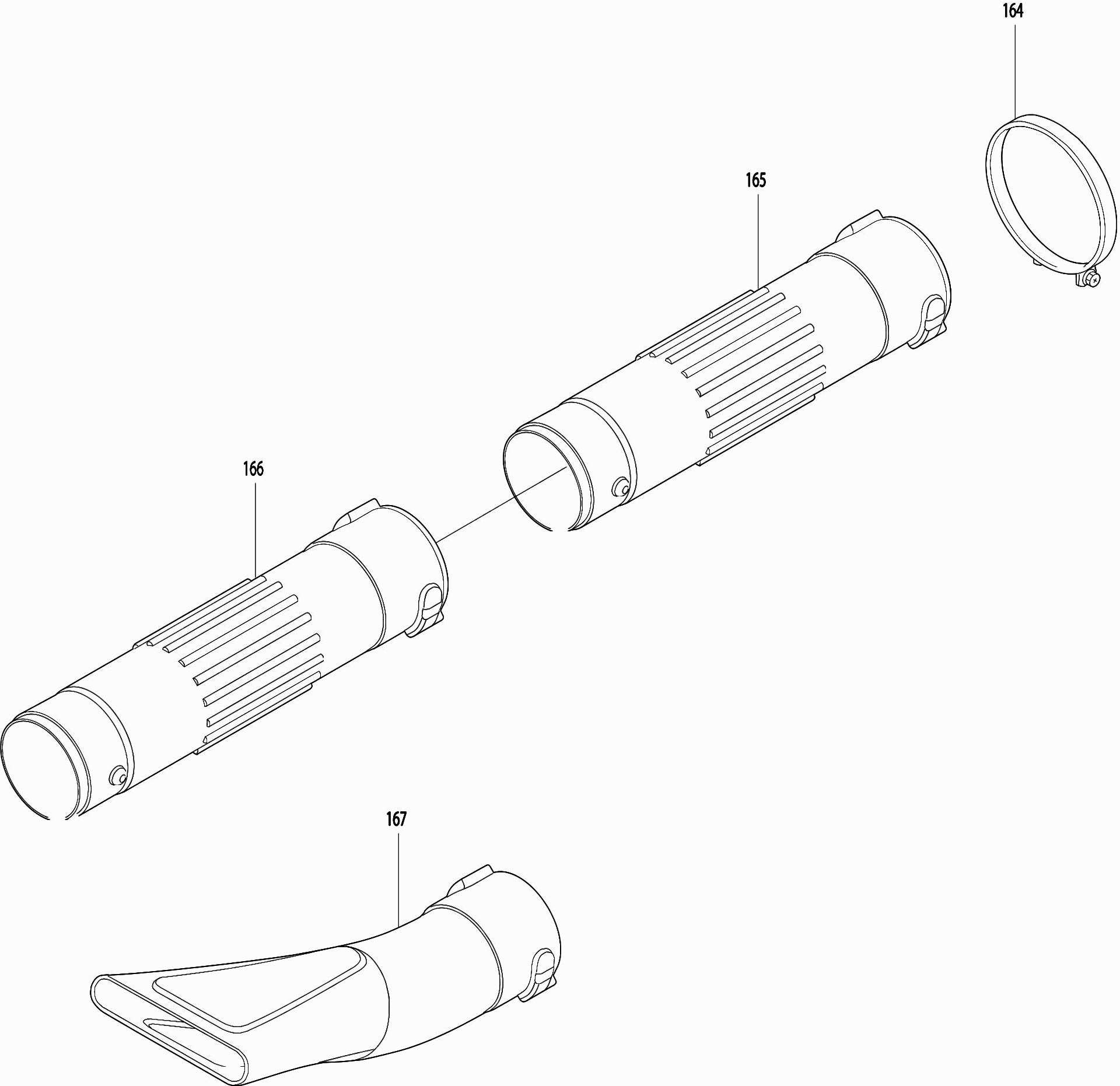

| Slangklem | ||||
| 164 | 140352-8 | 13.19 | 15.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 165 | 6659500901 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 166 | 6659500901 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 167 | 451753-8 | |||
