Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BJR181'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

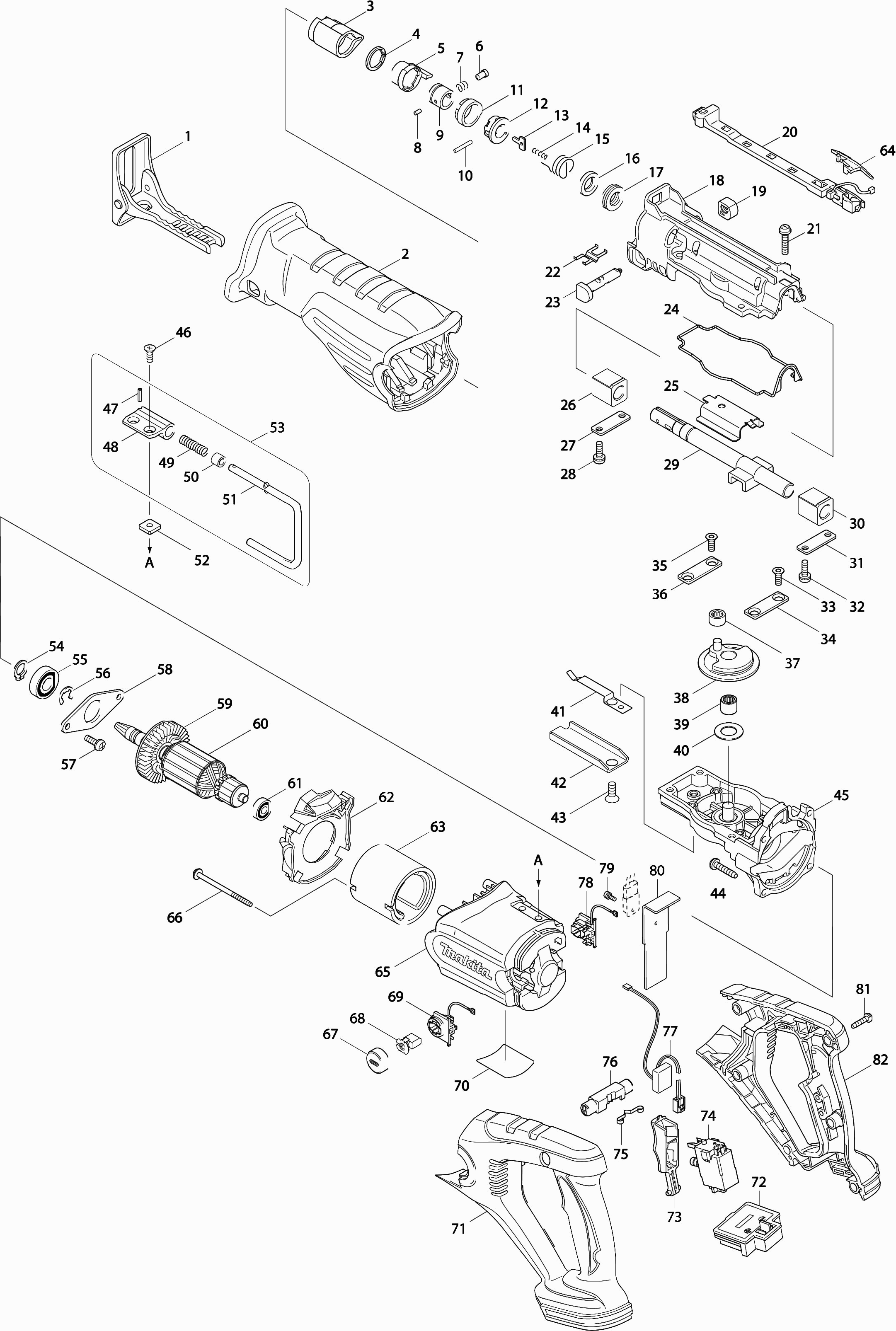

Tekeningen van de Makita BJR181
Onderdelen lijst van de Makita BJR181
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Zaagvoet | ||||
001 | 165406-0 | 6.58 | 7.96 | |
Beschermhuls | ||||
002 | 421945-3 | 12.58 | 15.22 | |
Beschermkap | ||||
003 | 424147-0 | 0.83 | 1.00 | |
Borgring 18A | ||||
004 | 257430-8 | 0.83 | 1.00 | |
Stuurhuls | ||||
005 | 310285-3 | 5.22 | 6.32 | |
Kraagpin 5 | ||||
006 | 256492-3 | 0.83 | 1.00 | |
Drukveer 6 | ||||
007 | 233345-3 | 0.83 | 1.00 | |
Pin 3 | ||||
008 | 268094-3 | 2.08 | 2.52 | |
Geleidingshuls Bjr181 A | ||||
009 | 327043-0 | 1.24 | 1.50 | |
Pen 3 | ||||
010 | 256158-5 | 0.83 | 1.00 | |
Stuurhuls geleider | ||||
011 | 417791-0 | 2.08 | 2.52 | |
Huls | ||||
012 | 418311-3 | 0.83 | 1.00 | |
Drukplaat | ||||
013 | 345214-7 | 1.01 | 1.22 | |
Drukveer 2 | ||||
014 | 233025-1 | 0.83 | 1.00 | |
Torsieveer 17 | ||||
015 | 231687-9 | 0.83 | 1.00 | |
Keerring 14 | ||||
016 | 213151-2 | 2.80 | 3.39 | |
X-ring 14 | ||||
017 | 213174-0 | 2.80 | 3.39 | |
Tandwielhuis | ||||
018 | 154813-2 | 14.90 | 18.03 | |
Dop | ||||
019 | 418806-6 | 0.83 | 1.00 | |
Led-circuit | ||||
020 | 631689-9 | 12.55 | 15.19 | |
Schroef 5x25 | ||||
021 | 911243-8 | 0.83 | 1.00 | |
Bladveer A | ||||
022 | 232221-8 | 0.83 | 1.00 | |
Instelknop | ||||
023 | 162236-0 | 4.08 | 4.94 | |
Pakking | ||||
024 | 421946-1 | 1.27 | 1.54 | |
Glijplaat | ||||
025 | 345480-6 | 0.83 | 1.00 | |
Glijlager 14a | ||||
026 | 214170-1 | 1.21 | 1.46 | |
Asborgplaat | ||||
027 | 341462-6 | 1.43 | 1.73 | |
Schroef 5X16 JR3051T A | ||||
028 | 265C32-4 | 0.83 | 1.00 | |
Zaagas | ||||
029 | 168405-1 | 16.07 | 19.44 | |
Glijlager 14a | ||||
030 | 214170-1 | 1.21 | 1.46 | |
Asborgplaat | ||||
031 | 341462-6 | 1.43 | 1.73 | |
Schroef 5X16 JR3051T A | ||||
032 | 265C32-4 | 0.83 | 1.00 | |
Metaalschroef M5x14 | ||||
033 | 265148-7 | 0.83 | 1.00 | |
Plaat C | ||||
034 | 344795-8 | 1.43 | 1.73 | |
Metaalschroef M5x14 | ||||
035 | 265148-7 | 0.83 | 1.00 | |
Plaat C | ||||
036 | 344795-8 | 1.43 | 1.73 | |
Naaldlager 708 | ||||
037 | 212959-1 | 3.65 | 4.42 | |
Tandwielset | ||||
038 | 125320-2 | 16.84 | 20.38 | |
Naaldlager 1012 Bjr181 A | ||||
039 | 212080-6 | 2.44 | 2.95 | |
Sluitring 14 | ||||
040 | 253797-2 | 0.83 | 1.00 | |
Bladveer B | ||||
041 | 232222-6 | 0.83 | 1.00 | |
Zaagvoet geleider | ||||
042 | 345479-1 | 1.02 | 1.23 | |
Zeskant bout M6x16 | ||||
043 | 265165-7 | 0.83 | 1.00 | |
Tapschroef 5x25 | ||||
044 | 266041-8 | 0.83 | 1.00 | |
Tandwielhuis | ||||
045 | 154812-4 | 13.19 | 15.96 | |
Verzonken schroef 5x10 | ||||
046 | 912207-5 | 0.83 | 1.00 | |
Spanstift 3-12 | ||||
047 | 951057-3 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
048 | 313127-0 | |||
Drukveer 7 | ||||
049 | 233455-6 | 0.83 | 1.00 | |
Bus 6 | ||||
050 | 262561-0 | 0.83 | 1.00 | |
Draaghaakset Bjr181 | ||||
051 | 125321-0 | 2.81 | 3.40 | |
Vierkante moer M5 | ||||
052 | 264002-2 | 0.83 | 1.00 | |
Draaghaakset Bjr181 | ||||
053 | 125321-0 | 2.81 | 3.40 | |
Borgring S-12 | ||||
054 | 961052-5 | 0.83 | 1.00 | |
NULL | ||||
055 | 210163-6 | 1.21 | 1.46 | |
Stopring E-10 | ||||
056 | 961016-9 | 0.83 | 1.00 | |
Schroef 5X16 JR3051T A | ||||
057 | 265C32-4 | 0.83 | 1.00 | |
Lagerborging 63 | ||||
058 | 285726-7 | 1.06 | 1.28 | |
Waaier 55 | ||||
059 | 241869-5 | 3.22 | 3.90 | |
Anker | ||||
060 | 519176-7 | 23.75 | 28.74 | |
Kogellager 607Zz A | ||||
061 | 211382-7 | 0.83 | 1.00 | |
Opvulplaat | ||||
062 | 419333-6 | 1.43 | 1.73 | |
Magneet houder | ||||
063 | 638107-8 | 26.11 | 31.59 | |
Afdekplaat | ||||
064 | 419327-1 | 0.83 | 1.00 | |
Motorhuis Bjr181 | ||||
065 | 419330-2 | 8.46 | 10.24 | |
Tapschroef Pf 4x65 | ||||
066 | 266060-4 | 1.43 | 1.73 | |
Koolborstelhouderdop | ||||
067 | 643941-3 | 2.44 | 2.95 | |
Koolborstel set Cb-441 | ||||
068 | 194435-6 | 4.58 | 5.54 | |
Koolborstelhouder | ||||
069 | 643949-7 | 3.22 | 3.90 | |
Naamplaat Bjr181 | ||||
070 | 862359-1 | 2.93 | 3.55 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
071A | 188046-7 | |||
Handgreepset (3 contacten) | ||||
071B | 187485-8 | 28.85 | 34.91 | |
Aansluitunit (2 contacten) | ||||
072A | 643844-1 | 3.65 | 4.42 | |
Aansluitunit (3 contacten) | ||||
072B | 644808-8 | 3.65 | 4.42 | |
Schakelaarknop Bjr181 | ||||
073 | 419336-0 | 1.43 | 1.73 | |
Schakelaar (2 contacten) | ||||
074A | 650574-7 | 26.11 | 31.59 | |
Schakelaar (3 contacten) | ||||
074B | 650647-6 | 39.89 | 48.27 | |
Bladveer | ||||
075 | 232152-1 | 1.43 | 1.73 | |
Dodemansknop Bjr181 | ||||
076 | 419334-4 | 1.80 | 2.18 | |
Circuit | ||||
077 | 631690-4 | 9.52 | 11.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
078 | 643815-8 | |||
Schroef 3x8 | ||||
079 | 652066-2 | 0.83 | 1.00 | |
Hittegeleidingsplaat | ||||
080 | 689116-0 | 3.65 | 4.42 | |
Tapschroef Pt4x20 | ||||
081 | 266045-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
082A | 188046-7 | |||
Handgreepset (3 contacten) | ||||
082B | 187485-8 | 28.85 | 34.91 |
