Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BJV140'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

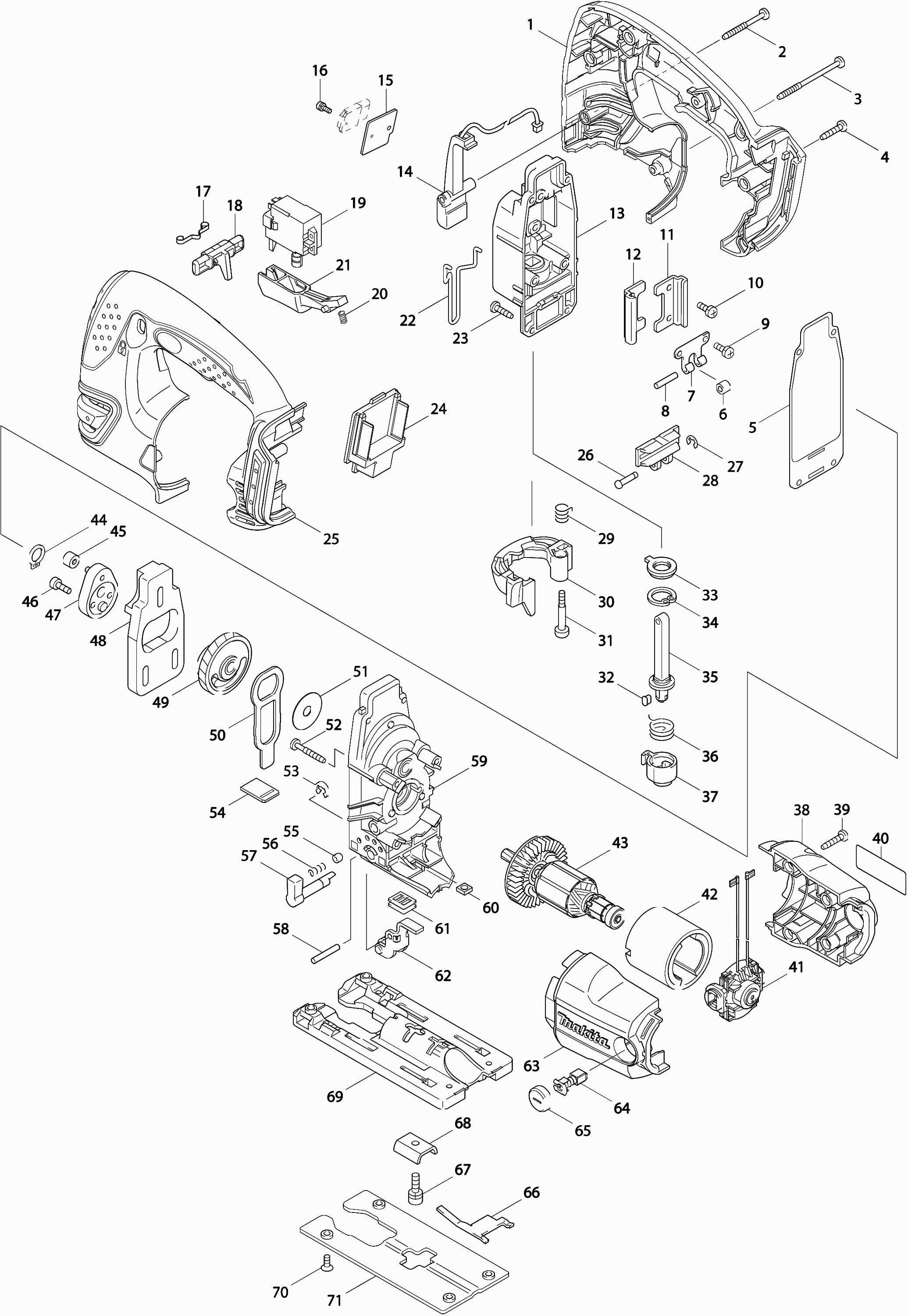

Tekeningen van de Makita BJV140
Onderdelen lijst van de Makita BJV140
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Handgreepset | ||||
| 001A | 188206-1 | 16.84 | 20.38 | |
| Schakelaar | ||||
| 001B | 650650-7 | 39.92 | 48.30 | |
| Tapschroef 4x40 | ||||
| 002 | 266048-4 | 0.83 | 1.00 | |
| Tapschroef 4x50 | ||||
| 003 | 266091-3 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 004 | 265A48-7 | 0.90 | 1.09 | |
| Tandwielhuispakking | ||||
| 005 | 442138-9 | 0.83 | 1.00 | |
| Glijlager 4 | ||||
| 006 | 214031-5 | 0.83 | 1.00 | |
| Bladveer | ||||
| 007 | 232207-2 | 2.08 | 2.52 | |
| Pen 4 | ||||
| 008 | 256117-9 | 0.83 | 1.00 | |
| Schroef 4x10 | ||||
| 009 | 911111-5 | 0.83 | 1.00 | |
| Schroef 4x10 | ||||
| 010 | 911111-5 | 0.83 | 1.00 | |
| Geleider | ||||
| 011 | 345240-6 | 2.80 | 3.39 | |
| Geleider | ||||
| 012 | 345240-6 | 2.80 | 3.39 | |
| Tandwielhuisdeksel | ||||
| 013 | 153338-3 | 39.89 | 48.27 | |
| Dunne sluitring 14 | ||||
| 013A | 253313-0 | 0.83 | 1.00 | |
| Ring 20 | ||||
| 013B | 257250-0 | 2.08 | 2.52 | |
| Stofring 8 | ||||
| 013C | 421815-6 | 1.02 | 1.23 | |
| Light-circuit | ||||
| 014 | 631744-7 | 7.80 | 9.44 | |
| Koelplaat | ||||
| 015 | 689070-8 | 2.80 | 3.39 | |
| Schroef 3x8 | ||||
| 016 | 652066-2 | 0.83 | 1.00 | |
| Bladveer | ||||
| 017 | 232152-1 | 1.43 | 1.73 | |
| Blokkeerknop Bjr141 | ||||
| 018 | 419613-0 | 5.22 | 6.32 | |
| Schakelaar | ||||
| 019A | 650650-7 | 39.92 | 48.30 | |
| Schakelaar | ||||
| 019B | 650650-7 | 39.92 | 48.30 | |
| Drukveer 4 | ||||
| 020 | 233118-4 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 021 | 419754-2 | 1.24 | 1.50 | |
| Veiligheidsveer | ||||
| 022 | 324233-6 | 0.83 | 1.00 | |
| Tapschroef Ct4x16 | ||||
| 023 | 266034-5 | 0.83 | 1.00 | |
| Aansluitunit (2 contacten) | ||||
| 024A | 643847-5 | 3.65 | 4.42 | |
| Aansluitunit (3 contacten) | ||||
| 024B | 643866-1 | 3.22 | 3.90 | |
| Handgreepset | ||||
| 025A | 188206-1 | 16.84 | 20.38 | |
| Handgreepset Bjv180 (3-Cont) | ||||
| 025B | 187725-4 | 16.84 | 20.38 | |
| Borgpin 4 | ||||
| 026 | 268090-1 | 1.43 | 1.73 | |
| Stopring E-3 | ||||
| 027 | 961017-7 | 0.83 | 1.00 | |
| Zaagasgeleider | ||||
| 028 | 310134-4 | 16.07 | 19.44 | |
| Trekveer 6 | ||||
| 029 | 231659-4 | 0.83 | 1.00 | |
| Snelwisselhandel | ||||
| 030 | 419820-5 | 2.80 | 3.39 | |
| Kruiskopschroef M4 | ||||
| 031 | 265026-1 | 1.43 | 1.73 | |
| Drukpen | ||||
| 032 | 310135-2 | 3.65 | 4.42 | |
| Stofafdichting | ||||
| 033 | 421817-2 | 0.83 | 1.00 | |
| Borgring R-18 | ||||
| 034 | 962068-3 | 0.83 | 1.00 | |
| Zaagas set cpl | ||||
| 035 | 135060-4 | 39.92 | 48.30 | |
| Trekveer 15 | ||||
| 036 | 231660-9 | 0.83 | 1.00 | |
| Zaaghouder | ||||
| 037 | 310136-0 | 12.58 | 15.22 | |
| Motorhuisset | ||||
| 038 | 188208-7 | 6.60 | 7.99 | |
| Tapschroef 4x18 | ||||
| 039 | 265A48-7 | 0.90 | 1.09 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 862968-6 | |||
| Koolborstel/lagerhouder | ||||
| 041 | 638504-8 | 3.22 | 3.90 | |
| Magneet unit | ||||
| 042 | 638373-7 | 10.81 | 13.08 | |
| Anker | ||||
| 043 | 619204-9 | 24.88 | 30.10 | |
| Borgring S-8 | ||||
| 044 | 961004-6 | 0.83 | 1.00 | |
| Naaldlager 407 | ||||
| 045 | 212092-9 | 14.23 | 17.22 | |
| Inbusbout 4x12 | ||||
| 046 | 265353-6 | 0.83 | 1.00 | |
| Excentriek | ||||
| 047 | 153336-7 | 5.22 | 6.32 | |
| Balansplaat | ||||
| 048 | 313108-4 | 7.44 | 9.00 | |
| Tandwiel cpl | ||||
| 049 | 158168-7 | 26.11 | 31.59 | |
| Drukplaat | ||||
| 050 | 345235-9 | 2.44 | 2.95 | |
| Sluitring 8 | ||||
| 051 | 253877-4 | 0.83 | 1.00 | |
| Tapschroef Pt4x30 | ||||
| 052 | 266050-7 | 0.83 | 1.00 | |
| Stopring E-5 | ||||
| 053 | 961018-5 | 0.83 | 1.00 | |
| Afdichtingsplaat | ||||
| 054 | 417839-8 | 0.83 | 1.00 | |
| Kap 5 | ||||
| 055 | 286032-3 | 0.83 | 1.00 | |
| Drukveer 3 4340/41 | ||||
| 056 | 233139-6 | 0.83 | 1.00 | |
| Verstelknop | ||||
| 057 | 272280-0 | 1.21 | 1.46 | |
| Pin 4 | ||||
| 058 | 268063-4 | 0.83 | 1.00 | |
| Tandwielhuis cpl | ||||
| 059 | 158169-5 | 21.87 | 26.46 | |
| Moer M5-8 | ||||
| 060 | 252171-1 | 0.83 | 1.00 | |
| Stofafdichting | ||||
| 061 | 421816-4 | 0.83 | 1.00 | |
| Geleidewiel cpl | ||||
| 062 | 153334-1 | 12.58 | 15.22 | |
| Motorhuisset | ||||
| 063 | 188208-7 | 6.60 | 7.99 | |
| Koolborstel set Cb-430 | ||||
| 064 | 191971-3 | 3.65 | 4.42 | |
| Koolborsteldop | ||||
| 065 | 643929-3 | 0.83 | 1.00 | |
| Bladveer | ||||
| 066 | 232208-0 | 0.83 | 1.00 | |
| Inbusbout 5x18 | ||||
| 067 | 922226-3 | 0.83 | 1.00 | |
| Montageplaat | ||||
| 068 | 345237-5 | 0.83 | 1.00 | |
| Voetplaat | ||||
| 069 | 317565-8 | 21.70 | 26.26 | |
| Verzonkenschroef 4x8 | ||||
| 070 | 912107-9 | 0.83 | 1.00 | |
| Glijplaat | ||||
| 071 | 345238-3 | 4.09 | 4.95 | |
