Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BLS713'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

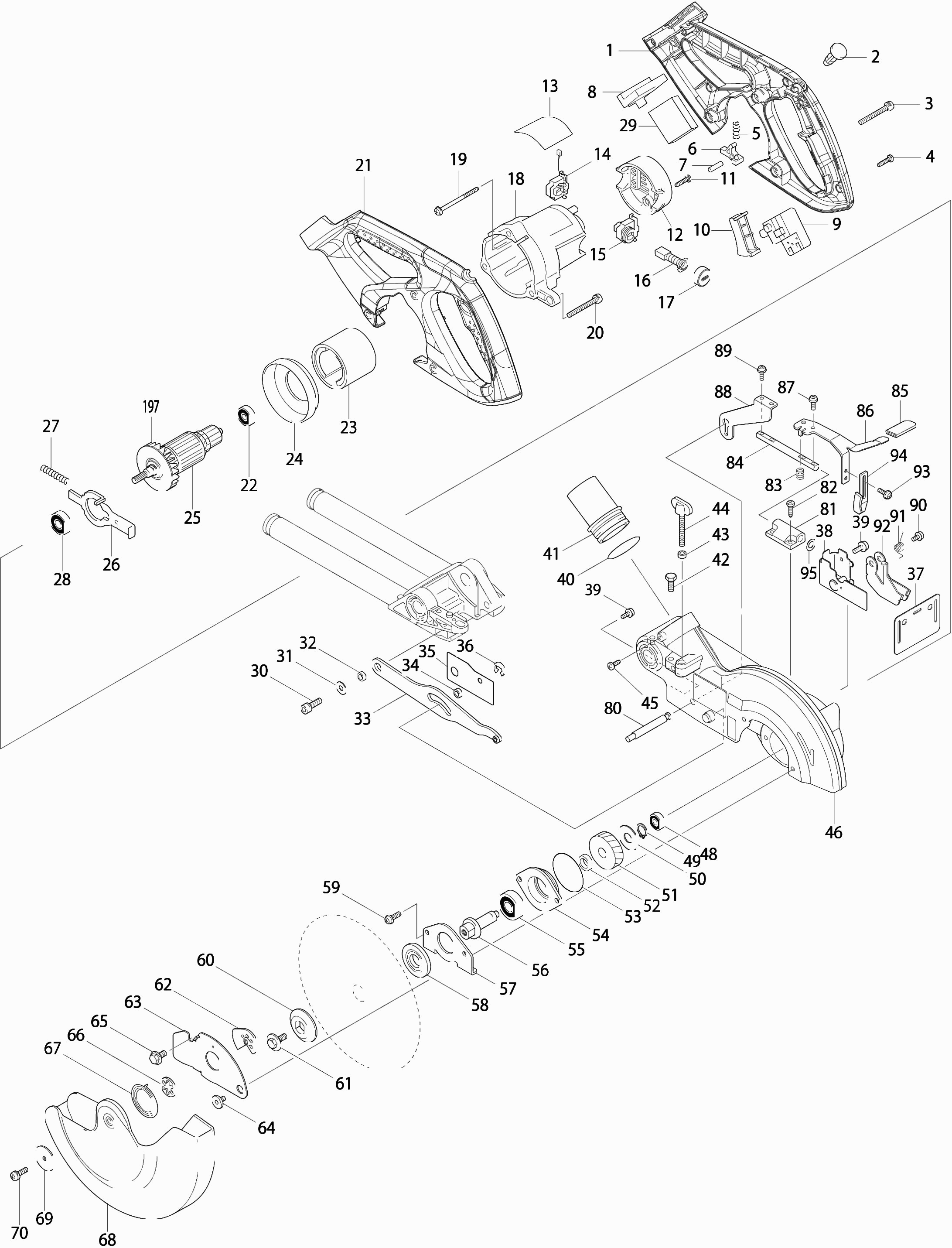

Tekeningen van de Makita BLS713
Onderdelen lijst van de Makita BLS713
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Handgreep Set Bls713 | ||||
001 | 188961-5 | 34.95 | 42.29 | |
Deblokkeernkop DLS713 A | ||||
002 | 417113-4 | 0.98 | 1.19 | |
Schroef 5X45 | ||||
003 | 911268-2 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
004 | 265A48-7 | 0.83 | 1.00 | |
Drukveer 4 A | ||||
005 | 231026-3 | 0.83 | 1.00 | |
Deblokkkeer Handel Ls800Dw | ||||
006 | 416533-9 | 1.39 | 1.68 | |
Pen 5 | ||||
007 | 256123-4 | 1.39 | 1.68 | |
Aansluitunit Bhr241 (3 Cont) A | ||||
008 | 644808-8 | 3.54 | 4.28 | |
Schakelaar 5621Rd | ||||
009 | 651956-6 | 12.22 | 14.79 | |
Schakelaarhandel Bls713 | ||||
010 | 452130-7 | 3.28 | 3.97 | |
Tapschroef 4X18 A | ||||
011 | 265A48-7 | 0.83 | 1.00 | |
Achterdeksel Bls713 | ||||
012 | 416639-3 | 5.30 | 6.41 | |
Naamplaat Bls713 | ||||
013 | 868774-7 | 2.71 | 3.28 | |
Koolborstelhouder Bls713 | ||||
014 | 643864-5 | 3.12 | 3.78 | |
Koolborstelhouder Bls713 | ||||
015 | 643863-7 | 3.12 | 3.78 | |
Koolborstel Set Cb-441 A | ||||
016 | 195022-4 | 4.45 | 5.38 | |
Koolborstelhouderdop Bjr181 | ||||
017 | 643941-3 | 2.36 | 2.86 | |
Motorhuis Bls713 | ||||
018 | 416909-0 | 18.25 | 22.08 | |
Tapschroef 4X60 Bls713 | ||||
019 | 266209-6 | 0.83 | 1.00 | |
Schroef 5X45 | ||||
020 | 911268-2 | 0.83 | 1.00 | |
Handgreep Set Bls713 | ||||
021 | 188961-5 | 34.95 | 42.29 | |
Kogellager 627Ddw A | ||||
022 | 210045-2 | 3.12 | 3.78 | |
Magneet Houder 5621Rd Ls800Dw | ||||
023 | 632828-4 | 23.06 | 27.90 | |
Tussenplaat Ls800Dw | ||||
024 | 416907-4 | 2.36 | 2.86 | |
Anker Cpl Bls713 | ||||
025 | 519269-0 | 47.10 | 56.99 | |
Asblokkering Bls713 | ||||
026 | 344681-3 | 2.84 | 3.44 | |
Drukveer 5 | ||||
027 | 233092-6 | 0.83 | 1.00 | |
Kogellager 6000Ddw P | ||||
028 | 211088-7 | 5.06 | 6.12 | |
Toerenregelcircuit Bls713 A | ||||
029 | 620263-8 | 30.69 | 37.13 | |
Inbusbout M6X20 A | ||||
030 | 265905-3 | 0.83 | 1.00 | |
Sluitring 6 BLS713 P | ||||
031 | 253804-1 | 0.83 | 1.00 | |
Ring 6x3,7 LS1013 | ||||
032 | 257163-5 | 1.20 | 1.45 | |
Verbindingplt + lager LS0714 A | ||||
033 | 154643-1 | 13.82 | 16.72 | |
Ring 6x3,7 LS1013 | ||||
034 | 257163-5 | 1.20 | 1.45 | |
Verbindingsdeksel Bls713 | ||||
035 | 346330-8 | 0.83 | 1.00 | |
Stopring E-5 | ||||
036 | 961018-5 | 0.83 | 1.00 | |
Rubberplaat Ls0714 A | ||||
037 | 421626-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
038 | 165414-1 | |||
Schroef 4X10 | ||||
039 | 911113-1 | 0.83 | 1.00 | |
O-Ring 35 | ||||
040 | 213460-9 | 1.18 | 1.43 | |
Stofafzuigadapter afkortzaag | ||||
041 | 419277-0 | 3.00 | 3.63 | |
Zeskantbout M6X16 A | ||||
042 | 265251-4 | 0.83 | 1.00 | |
Kunststof Ring 5 P | ||||
043 | 262001-8 | 1.39 | 1.68 | |
Vleugelbout M6X43 | ||||
044 | 265717-4 | 1.99 | 2.41 | |
Tapschroef M4X12Mm Ck A | ||||
045 | 266026-4 | 0.83 | 1.00 | |
Rubber Pen 4 6413 A | ||||
046 | 263002-9 | 0.83 | 1.00 | |
Rubber Pen 6 AC320H P | ||||
046A | 263005-3 | 0.83 | 1.00 | |
Waarschuwingslabel Lc1230 | ||||
046B | 810968-0 | 1.39 | 1.68 | |
Kogellager 607Llb A | ||||
048 | 211021-9 | 4.45 | 5.38 | |
Borgring S-12 | ||||
049 | 961052-5 | 0.83 | 1.00 | |
Sluitring 12 | ||||
050 | 253813-0 | 1.20 | 1.45 | |
Tandwiel 60 Ls800Dwb | ||||
051 | 226512-7 | 11.82 | 14.30 | |
Ring 12 Dls713* | ||||
052 | 257011-8 | 1.18 | 1.43 | |
O-Ring 46 | ||||
053 | 213623-7 | 0.83 | 1.00 | |
Lagerhuis Ls800Dwb | ||||
054 | 317193-9 | 10.52 | 12.73 | |
Kogellager 6201Ddw P | ||||
055 | 211129-9 | 7.22 | 8.74 | |
Zaagas Ls800Dwb | ||||
056 | 323798-5 | 11.82 | 14.30 | |
Lagerborging Bls713 * | ||||
057 | 285736-4 | 1.67 | 2.02 | |
Binnenflens 5621Rd A | ||||
058 | 224397-5 | 6.38 | 7.72 | |
Binnenflens 40 5704R/Ls0714 | ||||
058A | 224370-5 | 5.06 | 6.12 | |
Schroef 5X16 A | ||||
059 | 911224-2 | 0.83 | 1.00 | |
Buitenflens 5621Rd | ||||
060 | 224282-2 | 5.71 | 6.91 | |
Buitenflens 40 Ls0714Fl | ||||
060A | 224275-9 | 6.38 | 7.72 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
061 | 265461-3 | |||
Centreerplaat Ls0714 A | ||||
062 | 345585-2 | 2.71 | 3.28 | |
Afdekplaat Kap Bls713 | ||||
063 | 346232-8 | 5.71 | 6.91 | |
Zeskantbout M6 Ls1040 | ||||
064 | 265985-9 | 1.39 | 1.68 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
065 | 265473-6 | |||
Centreerplaatring Ls0714 A | ||||
066 | 345589-4 | 0.98 | 1.19 | |
Torsieveer 24 Ls0714Fl | ||||
067 | 231934-8 | 2.36 | 2.86 | |
Beschermplaat Bls713 A | ||||
068 | 453298-2 | 17.38 | 21.03 | |
Ring 5 | ||||
069 | 267136-0 | 0.98 | 1.19 | |
Zeskantbout M5X16 Da4031 | ||||
070 | 265491-4 | 0.83 | 1.00 | |
Blokkeerpen Ls0714 | ||||
080 | 324455-8 | 2.02 | 2.44 | |
Ashouder Bls713* | ||||
081 | 452134-9 | 4.45 | 5.38 | |
Tapschroef Ct4X16 A | ||||
082 | 266034-5 | 0.83 | 1.00 | |
Drukveer 7 | ||||
083 | 231316-4 | 0.83 | 1.00 | |
Stang 8 Bls713 * | ||||
084 | 325980-2 | 1.67 | 2.02 | |
Kap Ls1013 | ||||
085 | 421589-9 | 0.83 | 1.00 | |
Deblokkeerhandel Bls713 * | ||||
086 | 346320-1 | 3.12 | 3.78 | |
Schroef 4X10 | ||||
087 | 911113-1 | 0.83 | 1.00 | |
Blokkeerplaat Bls713 | ||||
088 | 346322-7 | 1.39 | 1.68 | |
Schroef 4X10 | ||||
089 | 911113-1 | 0.83 | 1.00 | |
Schroef 4X10 | ||||
090 | 911114-9 | 0.83 | 1.00 | |
Trekveer 8 Ls0714 | ||||
091 | 231690-0 | 0.83 | 1.00 | |
Besch.Pl Assy (Incl A T/M E) A | ||||
092 | 135511-7 | 5.06 | 6.12 | |
Schroef 4X10 | ||||
093 | 911113-1 | 0.83 | 1.00 | |
Hulphandel Bls713 * | ||||
094 | 346321-9 | 1.18 | 1.43 | |
Sluitring 8X14X0,5 Mm | ||||
095 | 253215-0 | 0.83 | 1.00 | |
Drukveer 6 Ls0714 | ||||
113 | 231325-3 | 0.83 | 1.00 | |
Achterlineaal Bls713 A | ||||
114 | 319193-5 | 41.84 | 50.63 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
115 | 265593-6 | |||
Vleugelbout M6X10 A | ||||
116 | 924306-1 | 0.83 | 1.00 | |
Bus Ls0714 | ||||
117 | 416535-5 | 1.18 | 1.43 | |
Torsieveer 28 Ls0714 | ||||
118 | 231638-2 | 5.71 | 6.91 | |
Bus Ls0714 | ||||
119 | 416535-5 | 1.18 | 1.43 | |
Vleugelbout M6X28 Bls713 | ||||
120 | 265790-4 | 0.83 | 1.00 | |
Drukveer 6 Ls0714 | ||||
121 | 231325-3 | 0.83 | 1.00 | |
Ring 26 Ls0714 * | ||||
122 | 257214-4 | 7.22 | 8.74 | |
Geleide Arm Houder Bls713 | ||||
123 | 318651-8 | 10.52 | 12.73 | |
Inwendig Zeskant Bout M6X8 | ||||
124 | 265894-2 | 0.83 | 1.00 | |
Sleutelklem Ls800Dw | ||||
127 | 416536-3 | 1.75 | 2.12 | |
Sleutelhouder Bls713 | ||||
127A | 687045-1 | 2.84 | 3.44 | |
Tapschroef M4X12Mm Ck A | ||||
128 | 266026-4 | 0.83 | 1.00 | |
Schroef 4X10 | ||||
129 | 911113-1 | 0.83 | 1.00 | |
Handgreep Ls1013 | ||||
130 | 416006-2 | 3.96 | 4.79 | |
Stelschroef M4X8 Dls713 | ||||
131 | 913106-4 | 0.83 | 1.00 | |
Zeskantmoer 10_17 | ||||
132 | 252144-4 | 2.71 | 3.28 | |
Veer 5 Voor Lever 100 LF1000 P | ||||
133 | 231266-3 | 0.83 | 1.00 | |
Ring 10 Lf1000 | ||||
134 | 253024-7 | 0.83 | 1.00 | |
Kap 16 Lc1230 | ||||
135 | 286236-7 | 0.83 | 1.00 | |
Arm Compleet Bls713 | ||||
136 | 140609-7 | 72.58 | 87.82 | |
Lineair Kogell 2560 Ls0714 | ||||
136 | 211376-2 | 23.06 | 27.90 | |
Vilten Ring 25 Ls0714 | ||||
136 | 262077-5 | 1.39 | 1.68 | |
BorgplaatLs0714 | ||||
136 | 344638-4 | 1.02 | 1.23 | |
Rubber Pen 6 AC320H P | ||||
136 | 263005-3 | 0.83 | 1.00 | |
Ontspanstift Ls0714 | ||||
137 | 324295-4 | 3.72 | 4.50 | |
Zeskantbout M6X16 A | ||||
138 | 265251-4 | 0.83 | 1.00 | |
Afstandhouder Ls0714 | ||||
139 | 345299-3 | 1.66 | 2.01 | |
Sluitring 6 | ||||
140 | 253726-5 | 0.83 | 1.00 | |
Torsieveer 8 Ls0714 | ||||
141 | 231663-3 | 0.83 | 1.00 | |
Schroef Ph L8* | ||||
142 | 265113-6 | 0.83 | 1.00 | |
Markeerpunt Ls0714 | ||||
143 | 343678-9 | 1.04 | 1.26 | |
Tapschroef M4X12Mm Ck A | ||||
144 | 266026-4 | 0.83 | 1.00 | |
Voorarm Cpl Bls713 | ||||
145 | 140608-9 | 63.68 | 77.05 | |
Blokkeerarm Ls0714 | ||||
146 | 344643-1 | 2.36 | 2.86 | |
Veerring 20 Ls0714 | ||||
147 | 253948-7 | 0.83 | 1.00 | |
Sluitring 8X14X1Mm | ||||
148 | 253835-0 | 0.83 | 1.00 | |
Schroef M6 | ||||
149 | 251267-5 | 0.83 | 1.00 | |
Zeskantbout 6X10 | ||||
150 | 251961-9 | 0.83 | 1.00 | |
Zeskantbout 6X10 | ||||
151 | 251961-9 | 0.83 | 1.00 | |
Knop 20 | ||||
152 | 271601-3 | 0.83 | 1.00 | |
O-Ring 5 | ||||
153 | 213021-5 | 0.83 | 1.00 | |
Blokkeerpen Ls1013 A | ||||
154 | 324183-5 | 0.98 | 1.19 | |
Pijp 16-90 Ls1030 | ||||
155 | 331350-5 | 5.71 | 6.91 | |
Armhouder Bls713 | ||||
156 | 140610-2 | 55.67 | 67.36 | |
Schaalverdeling Ls0714 | ||||
156 | 816392-5 | 2.71 | 3.28 | |
Pen 5 | ||||
157 | 256123-4 | 1.39 | 1.68 | |
Tapeind M10 Ls0714 | ||||
158 | 266320-4 | 3.28 | 3.97 | |
Ring 10 Lf1000 | ||||
159 | 253024-7 | 0.83 | 1.00 | |
Druknaaldlager 1023 A | ||||
160 | 216413-7 | 2.71 | 3.28 | |
Ring 10 Lf1000 | ||||
161 | 253024-7 | 0.83 | 1.00 | |
Moer M10-17 A | ||||
162 | 264005-6 | 1.39 | 1.68 | |
Ring 26 Ls0714 * | ||||
163 | 257214-4 | 7.22 | 8.74 | |
Vleugelbout M6X28 Bls713 | ||||
164 | 265790-4 | 0.83 | 1.00 | |
Borgmoer M8X13 Hoog | ||||
165 | 252105-4 | 0.83 | 1.00 | |
Sluitring 8 | ||||
166 | 253731-2 | 0.83 | 1.00 | |
Indicatieplaat Bls731 | ||||
167 | 416355-7 | 2.84 | 3.44 | |
Tapschroef M4X12Mm Ck A | ||||
168 | 266026-4 | 0.83 | 1.00 | |
Tapschroef M4X12Mm Ck A | ||||
169 | 266026-4 | 0.83 | 1.00 | |
Tapschroef M4X12Mm Ck A | ||||
170 | 266026-4 | 0.83 | 1.00 | |
Inzaagplaat Bls713 | ||||
171 | 419103-3 | 3.12 | 3.78 | |
Inzaagplaat Bls713 | ||||
172 | 419103-3 | 3.12 | 3.78 | |
Draaiplateau Bls713 | ||||
173 | 140614-4 | 161.72 | 195.68 | |
Lineair Kogell 2560 Ls0714 | ||||
173 | 211376-2 | 23.06 | 27.90 | |
Waarschuwingslabel Ls1016Lb | ||||
173 | 810495-7 | 2.84 | 3.44 | |
Vilten Ring 25 Ls0714 | ||||
173 | 262077-5 | 1.39 | 1.68 | |
BorgplaatLs0714 | ||||
173 | 344638-4 | 1.02 | 1.23 | |
Rubber Pen 6 AC320H P | ||||
173 | 263005-3 | 0.83 | 1.00 | |
Waarschuwingslabel Ls1013 | ||||
173 | 817283-3 | 0.83 | 1.00 | |
Inbusbout M4X10 Bpt350 A | ||||
174 | 922112-8 | 0.83 | 1.00 | |
Vierkant Pen Ls0714 | ||||
175 | 153580-6 | 10.99 | 13.30 | |
Rubber Pen 6 AC320H P | ||||
175 | 263005-3 | 0.83 | 1.00 | |
Zeskantbout M5X30 Ls0714 | ||||
176 | 925251-3 | 0.83 | 1.00 | |
Tapschroef Ct4X16 A | ||||
177 | 266034-5 | 0.83 | 1.00 | |
Blokkeerplaat Ls800Dw | ||||
178 | 344601-7 | 1.24 | 1.50 | |
Pinhouder Ls0714 | ||||
179 | 317616-7 | 7.57 | 9.16 | |
Pen 3 T221Dw | ||||
180 | 256158-5 | 0.83 | 1.00 | |
Blokkeerpin Ls0714 | ||||
181 | 324288-1 | 2.71 | 3.28 | |
Drukveer 6 Ls0714 | ||||
182 | 231325-3 | 0.83 | 1.00 | |
Stang 6Mm Ls0714 | ||||
183 | 324289-9 | 0.98 | 1.19 | |
Blokkeerhandel Ls800Dw | ||||
184 | 416450-3 | 2.02 | 2.44 | |
Blokkeerplaat Ls0714 | ||||
185 | 345272-3 | 1.18 | 1.43 | |
Tapschroef Ct4X16 A | ||||
186 | 266034-5 | 0.83 | 1.00 | |
Drukveer 9 | ||||
187 | 231418-6 | 0.83 | 1.00 | |
Sluitring 8 | ||||
188 | 253731-2 | 0.83 | 1.00 | |
Stelbout M8X27 Ls0714 Abs A | ||||
189 | 266432-3 | 1.39 | 1.68 | |
Handvat 32 Bls713 | ||||
190 | 273658-0 | 13.82 | 16.72 | |
Afdekkap 9079Sf | ||||
191 | 416972-3 | 1.00 | 1.21 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
192 | 921472-5 | |||
Vleugelbout M6X10 A | ||||
193 | 924306-1 | 0.83 | 1.00 | |
Schaalverdeling Ls0714 | ||||
194 | 816339-9 | 7.22 | 8.74 | |
Waarschuwingslabel Ls1016Lb | ||||
194A | 810486-8 | 2.71 | 3.28 | |
Voetzool Bls713 | ||||
194B | 140612-8 | 99.33 | 120.19 | |
Glijplaat Ls0714Fl | ||||
195 | 344646-5 | 2.71 | 3.28 | |
Glijplaat Ls0714Fl | ||||
196 | 344646-5 | 2.71 | 3.28 | |
Waaier 55 Dp4003 | ||||
197 | 241873-4 | 2.84 | 3.44 |
