Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BO4901'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

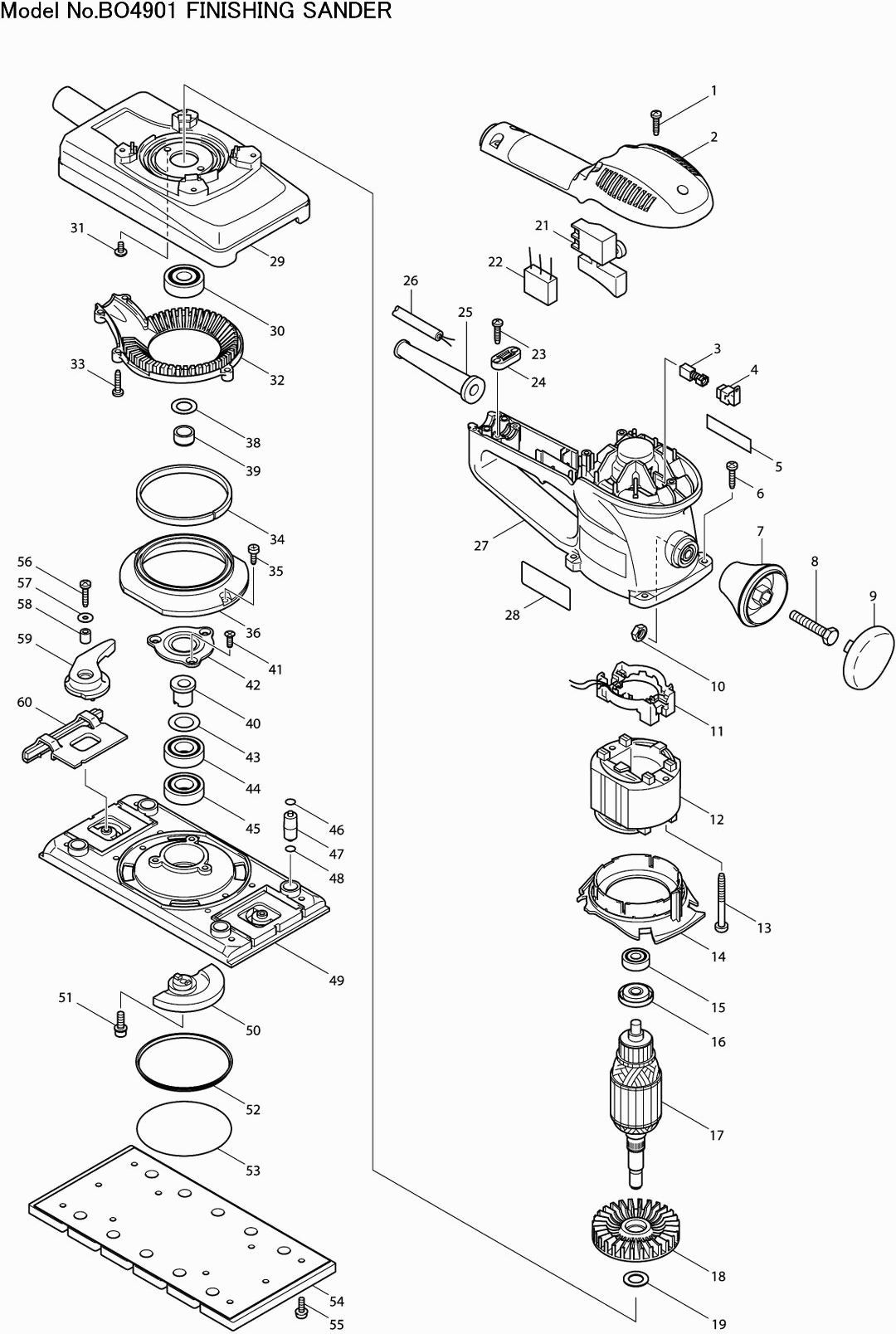

Tekeningen van de Makita BO4901
Onderdelen lijst van de Makita BO4901
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tapschroef 4x18 | ||||
001 | 265A48-7@141 | 0.90 | 1.09 | |
Afdekkap BO4901 | ||||
002 | 417779-0@141 | 6.58 | 7.96 | |
Koolborstel set Cb-419 | ||||
003 | 195015-1@141 | 5.20 | 6.29 | |
Koolborstelhouder | ||||
004 | 643923-5@141 | 1.21 | 1.46 | |
Label Makita | ||||
005 | 819063-3@141 | 2.80 | 3.39 | |
Tapschroef 4x20 | ||||
006 | 266042-6@141 | 0.83 | 1.00 | |
Knop | ||||
007 | 417774-0@141 | 2.56 | 3.10 | |
Zeskantbout M8X45 * | ||||
008 | 921467-8@141 | 0.83 | 1.00 | |
Knopdeksel | ||||
009 | 417775-8@141 | 2.16 | 2.61 | |
Zeskant moer M8 | ||||
010 | 931403-6@141 | 0.83 | 1.00 | |
Veldverbinder BO4901 A | ||||
011 | 632R03-0@141 | 8.46 | 10.24 | |
Veld | ||||
012 | 634464-2@141 | 22.75 | 27.53 | |
Schroef 5x50mm | ||||
013 | 266046-8@141 | 3.22 | 3.90 | |
Tussenplaat | ||||
014 | 417777-4@141 | 2.08 | 2.52 | |
Kogellager 608ddw | ||||
015 | 210005-4@141 | 4.58 | 5.54 | |
Isolatiering | ||||
016 | 681644-1@141 | 0.83 | 1.00 | |
Anker Bo4900V | ||||
017 | 513504-8@141 | 63.90 | 77.32 | |
Waaier 70 | ||||
018 | 240043-2@141 | 5.22 | 6.32 | |
Sluitring 12 | ||||
019 | 253744-3@141 | 0.83 | 1.00 | |
Schakelaar | ||||
021 | 651286-5@141 | 5.88 | 7.11 | |
Condensator | ||||
022 | 645253-0@141 | 4.58 | 5.54 | |
Tapschroef 4x18 | ||||
023 | 265A48-7@141 | 0.90 | 1.09 | |
Klemstrip | ||||
024 | 687053-2@141 | 0.83 | 1.00 | |
Kabeltule 8-85 | ||||
025 | 682502-4@141 | 1.72 | 2.08 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
026 | 666855-9@141 | |||
Motorhuis | ||||
027 | 183419-9@141 | 18.76 | 22.70 | |
Naamplaat BO4901 | ||||
028 | 853507-3@141 | 2.80 | 3.39 | |
Frame | ||||
029 | 317538-1@141 | 34.35 | 41.56 | |
Kogellager 6201dw1 | ||||
030 | 211129-9@141 | 7.44 | 9.00 | |
Schroef 4x8 | ||||
031 | 251291-8@141 | 0.83 | 1.00 | |
Waaierdeksel BO4901 | ||||
032 | 417782-1@141 | 3.65 | 4.42 | |
Tapschroef 4x20 | ||||
033 | 266042-6@141 | 0.83 | 1.00 | |
Vilten ring 6x225x3 | ||||
034 | 443108-1@141 | 2.08 | 2.52 | |
Tapschroef M4x12mm Ck | ||||
035 | 266026-4@141 | 0.83 | 1.00 | |
Stofgeleider | ||||
036 | 417772-4@141 | 2.80 | 3.39 | |
Sluitring 12 | ||||
038 | 267212-0@141 | 0.83 | 1.00 | |
Glijlager 12 * | ||||
039 | 214109-4@141 | 1.21 | 1.46 | |
Lagerbus Bo4900V | ||||
040 | 313104-2@141 | 1.01 | 1.22 | |
Tapschroef M4x12mm Vk | ||||
041 | 266058-1@141 | 0.83 | 1.00 | |
Lagerborgring 24 | ||||
042 | 162171-2@141 | 6.60 | 7.99 | |
Dunne Ring 15 | ||||
043 | 253315-6@141 | 0.83 | 1.00 | |
Kogellager 6002llb | ||||
044 | 211201-7@141 | 7.44 | 9.00 | |
Kogellager 6002llb | ||||
045 | 211201-7@141 | 7.44 | 9.00 | |
O-Ring 4 Bo3700 | ||||
046 | 213047-7@141 | 0.83 | 1.00 | |
Voetsteun | ||||
047 | 317535-7@141 | 1.01 | 1.22 | |
O-Ring 4 Bo3700 | ||||
048 | 213047-7@141 | 0.83 | 1.00 | |
Voetzool | ||||
049 | 317537-3@141 | 27.35 | 33.09 | |
Balansgewicht | ||||
050 | 317536-5@141 | 5.88 | 7.11 | |
Bout 5X16 | ||||
051 | 266071-9@141 | 1.06 | 1.28 | |
Onder ring | ||||
052 | 345211-3@141 | 2.16 | 2.61 | |
O-ring 75 | ||||
053 | 213755-0@141 | 2.80 | 3.39 | |
Steunzool | ||||
054 | 193523-6@141 | 12.55 | 15.19 | |
Schroef 4x12 | ||||
055 | 911116-5@141 | 0.83 | 1.00 | |
Tapschroef 4x20 | ||||
056 | 266042-6@141 | 0.83 | 1.00 | |
Sluitring 4 | ||||
057 | 253874-0@141 | 0.83 | 1.00 | |
Bus 4 | ||||
058 | 257659-6@141 | 1.21 | 1.46 | |
Klemhandel cpl | ||||
059 | 153361-8@141 | 3.22 | 3.90 | |
Papierklem cpl | ||||
060 | 153362-6@141 | 7.44 | 9.00 | |
Papierklemrubber | ||||
060C10 | 421498-2@141 | 1.21 | 1.46 |
