Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BSS610'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

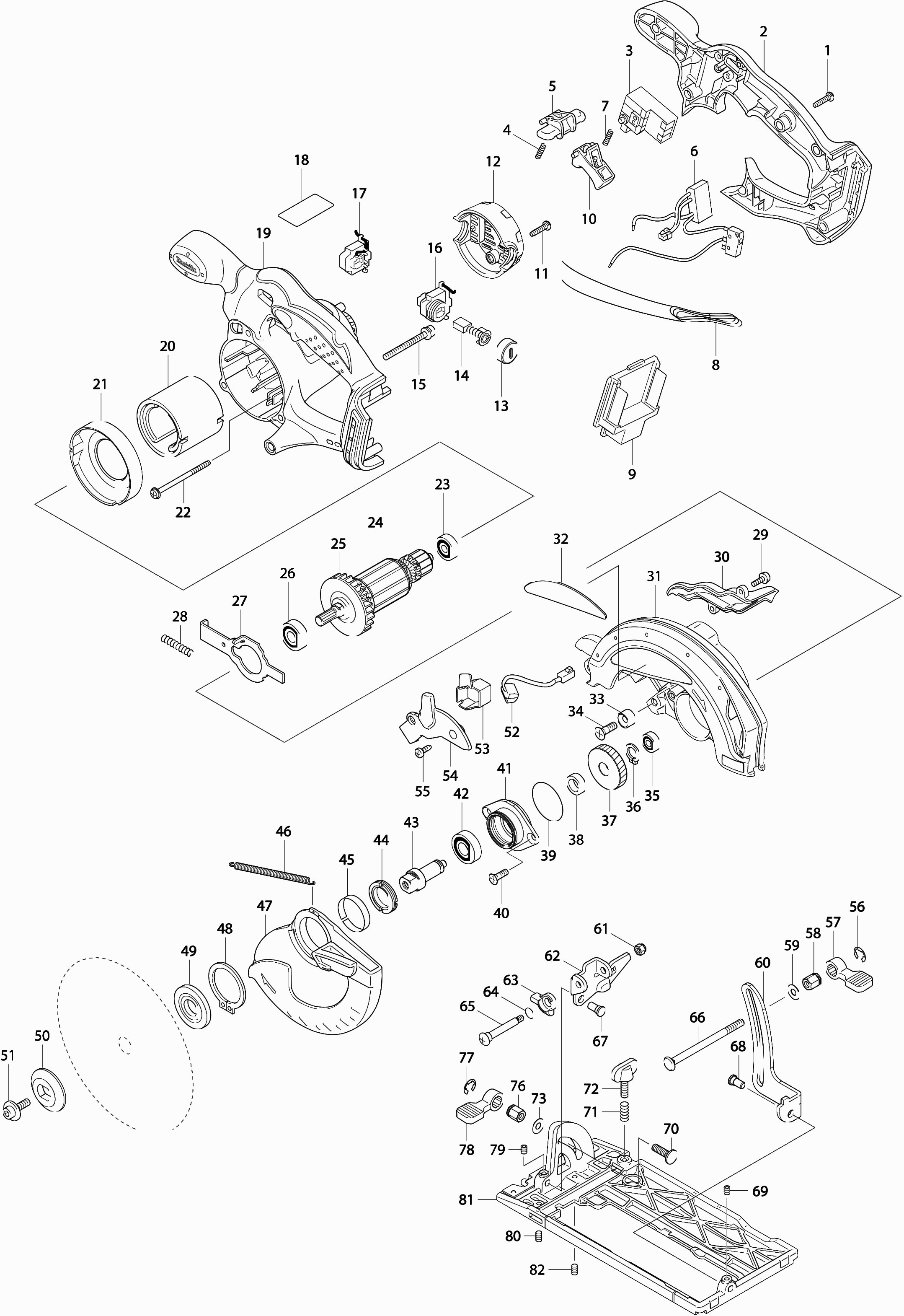

Tekeningen van de Makita BSS610
Onderdelen lijst van de Makita BSS610
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tapschroef 4X18 A | ||||
001 | 265A48-7 | 0.83 | 1.00 | |
Handgreepdeksel Bss610 P | ||||
002 | 419279-6 | 30.69 | 37.13 | |
Handgreepdeksel Bss610 | ||||
002A | 141470-5 | 10.99 | 13.30 | |
Schakelaar 5621Rd | ||||
003 | 651956-6 | 12.22 | 14.79 | |
Schakelaar Buc250/As3625 | ||||
003A | 650631-1 | 12.22 | 14.79 | |
Drukveer 4 | ||||
004 | 231469-9 | 0.83 | 1.00 | |
Blokkeerknop Bss610 | ||||
005 | 419322-1 | 1.39 | 1.68 | |
Stroomcircuit Bss610 | ||||
006 | 631695-4 | 7.22 | 8.74 | |
Stroomcircuit Bss610 | ||||
006A | 620088-0 | 12.22 | 14.79 | |
Drukveer 4 | ||||
007 | 231469-9 | 0.83 | 1.00 | |
Draadboom Bss610 | ||||
008 | 638432-7 | 3.28 | 3.97 | |
Draadboom Bss610 | ||||
008A | 638432-7 | 3.28 | 3.97 | |
Controlle Unit Bss610 A | ||||
008B | 620G71-9 | 18.32 | 22.17 | |
Aansluitunit Btd140 (2 Cont.) | ||||
009 | 643844-1 | 3.54 | 4.28 | |
Aansluitunit Bhr241 (3 Cont) A | ||||
009A | 644808-8 | 3.54 | 4.28 | |
Schakelknop Bss610 | ||||
010 | 419176-6 | 2.02 | 2.44 | |
Tapschroef 4X18 A | ||||
011 | 265A48-7 | 0.83 | 1.00 | |
Achterdeksel Bss610 | ||||
012 | 419281-9 | 3.72 | 4.50 | |
Koolborstelhouderdop Bjr181 | ||||
013 | 643941-3 | 2.36 | 2.86 | |
Koolborstel Set Cb-441 A | ||||
014 | 195022-4 | 4.45 | 5.38 | |
Schroef 5X40 A | ||||
015 | 911263-2 | 0.83 | 1.00 | |
Koolborstelhouder L Bss610 | ||||
016 | 643814-0 | 2.71 | 3.28 | |
Koolborstelhouder Ra Bhs630 | ||||
016A | 643882-3 | 2.71 | 3.28 | |
Koolborstelhouder R Bss610 | ||||
017 | 643813-2 | 2.71 | 3.28 | |
Koolborstelhouder L Bss610 | ||||
017A | 643883-1 | 3.54 | 4.28 | |
Naamplaat Bss610 A | ||||
018 | 862352-5 | 2.84 | 3.44 | |
Motorhuis Bss610 A | ||||
019 | 141471-3 | 16.35 | 19.78 | |
Magneet Houder Bjr240 | ||||
020 | 638107-8 | 25.36 | 30.69 | |
Opvulplaat Bss610 | ||||
021 | 419285-1 | 1.75 | 2.12 | |
Tapschroef 4X65 A | ||||
022 | 266060-4 | 1.39 | 1.68 | |
Kogellager 627Ddw A | ||||
023 | 210045-2 | 3.12 | 3.78 | |
Anker Bss610 | ||||
024 | 519173-3 | 51.83 | 62.71 | |
Waaier 55 Bjr141/181 | ||||
025 | 241869-5 | 3.12 | 3.78 | |
Kogellager 6000Llb A | ||||
026 | 211061-7 | 7.22 | 8.74 | |
Asblokkering Bss610 A | ||||
027 | 346059-6 | 1.66 | 2.01 | |
Drukveer 5 | ||||
028 | 233092-6 | 0.83 | 1.00 | |
Schroef 4X12 A | ||||
029 | 911116-5 | 0.83 | 1.00 | |
Luchtgeleider Bss610 | ||||
030 | 419284-3 | 1.75 | 2.12 | |
Vaste Beschermkap Bss610 | ||||
031 | 188045-9 | 55.40 | 67.03 | |
O-Ring 26 Bss610 | ||||
031A | 213434-0 | 0.83 | 1.00 | |
Label waarsch LS1440 | ||||
031B | 816847-0 | 2.46 | 2.98 | |
Label DSS610 * | ||||
032 | 819217-2 | 4.67 | 5.65 | |
Rubber Bus 6 | ||||
033 | 262049-0 | 0.83 | 1.00 | |
Met. schroef M6 A | ||||
034 | 265694-0 | 0.83 | 1.00 | |
Kogellager 606Zz A | ||||
035 | 210137-7 | 0.98 | 1.19 | |
Borgring S-12 | ||||
036 | 961052-5 | 0.83 | 1.00 | |
Tandwiel 52 Bss610 | ||||
037 | 227156-6 | 9.67 | 11.70 | |
Ring 12 5604R | ||||
038 | 257173-2 | 0.83 | 1.00 | |
O-Ring 39 P | ||||
039 | 213512-6 | 2.36 | 2.86 | |
Verzonkenschroef M5 P | ||||
040 | 265034-2 | 0.83 | 1.00 | |
Lagerhuis Bss610 | ||||
041 | 318009-1 | 2.84 | 3.44 | |
Kogellager 6001DW P | ||||
042 | 211131-2 | 9.24 | 11.18 | |
Zaagas Bss610 A | ||||
043 | 327A37-1 | 13.82 | 16.72 | |
Lager Borgring 19-29 Bss610 | ||||
044 | 285845-9 | 2.36 | 2.86 | |
Opvulring Bss610 | ||||
045 | 345469-4 | 1.39 | 1.68 | |
Trekveer 3 5604R | ||||
046 | 231821-1 | 1.67 | 2.02 | |
Zaagbeschermkap Bss610 | ||||
047 | 419286-9 | 7.22 | 8.74 | |
Borgring S-34 | ||||
048 | 961152-1 | 0.83 | 1.00 | |
Binnenflens 5621Rd A | ||||
049 | 224397-5 | 6.38 | 7.72 | |
Buitenflens 5621Rd | ||||
050 | 224282-2 | 5.71 | 6.91 | |
Zeskantbout M6X20 | ||||
051 | 266133-3 | 0.83 | 1.00 | |
Light-Circuit Bss610 | ||||
052 | 631694-6 | 18.20 | 22.02 | |
Verbindingsstuk Bss610 | ||||
053 | 419341-7 | 0.98 | 1.19 | |
Lichtkap Bss610 | ||||
054 | 419282-7 | 2.10 | 2.54 | |
Tapschroef M4X12Mm Ck A | ||||
055 | 266026-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
056 | 961014-3 | |||
Blokkeerhandel | ||||
057 | 272229-0 | 3.96 | 4.79 | |
Zeskantmoer M6 Bss610 | ||||
058 | 252158-3 | 3.96 | 4.79 | |
Sluitring 6X12Mm A | ||||
059 | 941151-9 | 0.83 | 1.00 | |
Dieptegeleider Bss610 | ||||
060 | 345658-1 | 2.27 | 2.75 | |
Zeskant Borgmoer M5X8 A | ||||
061 | 252103-8 | 0.83 | 1.00 | |
Hoekgeleider Bss610 | ||||
062 | 345657-3 | 2.71 | 3.28 | |
Blokkeerhandel Bss610 | ||||
063 | 317986-4 | 3.72 | 4.50 | |
O-Ring 9 Ga-Serie | ||||
064 | 213062-1 | 0.83 | 1.00 | |
Kruiskopschroef M5 | ||||
065 | 265084-7 | 1.39 | 1.68 | |
Bout M6X90 Bss610 | ||||
066 | 266194-3 | 2.36 | 2.86 | |
Kraagpin 6-7 Bss610 A | ||||
067 | 256480-0 | 0.83 | 1.00 | |
Kraagpin 6-7 Bss610 A | ||||
068 | 256480-0 | 0.83 | 1.00 | |
Zeskantbout M5X6 Bsr730 | ||||
069 | 266264-8 | 0.83 | 1.00 | |
Slotbout M6X20 | ||||
070 | 251919-8 | 0.83 | 1.00 | |
Drukveer 6 Bss610 | ||||
071 | 231007-7 | 0.83 | 1.00 | |
Schroef M5X20 Bss610 | ||||
072 | 251896-4 | 1.18 | 1.43 | |
Sluitring 6X12Mm A | ||||
073 | 941151-9 | 0.83 | 1.00 | |
Zeskantmoer M6 3901 | ||||
076 | 252133-9 | 2.71 | 3.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
077 | 961014-3 | |||
Hefboom Bss610 | ||||
078 | 272251-7 | 1.18 | 1.43 | |
Zeskantbout M5X6 Bsr730 | ||||
079 | 266264-8 | 0.83 | 1.00 | |
Zeskantbout M5X8 | ||||
080 | 266229-0 | 0.83 | 1.00 | |
Voetzool Bss610 | ||||
081 | 154832-8 | 59.21 | 71.64 | |
Schaalverdeling Bss610 | ||||
081A | 816851-9 | 2.71 | 3.28 | |
Zeskantbout M5X8 | ||||
082 | 266229-0 | 0.83 | 1.00 | |
Stofafzuigadapter cirkelzaag | ||||
083 | 419283-5 | 3.00 | 3.63 | |
Schroef 4X12 A | ||||
084 | 911116-5 | 0.83 | 1.00 | |
Sluitring 7 LF1000 A | ||||
085 | 267322-3 | 0.83 | 1.00 |
