Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BST220ZX'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

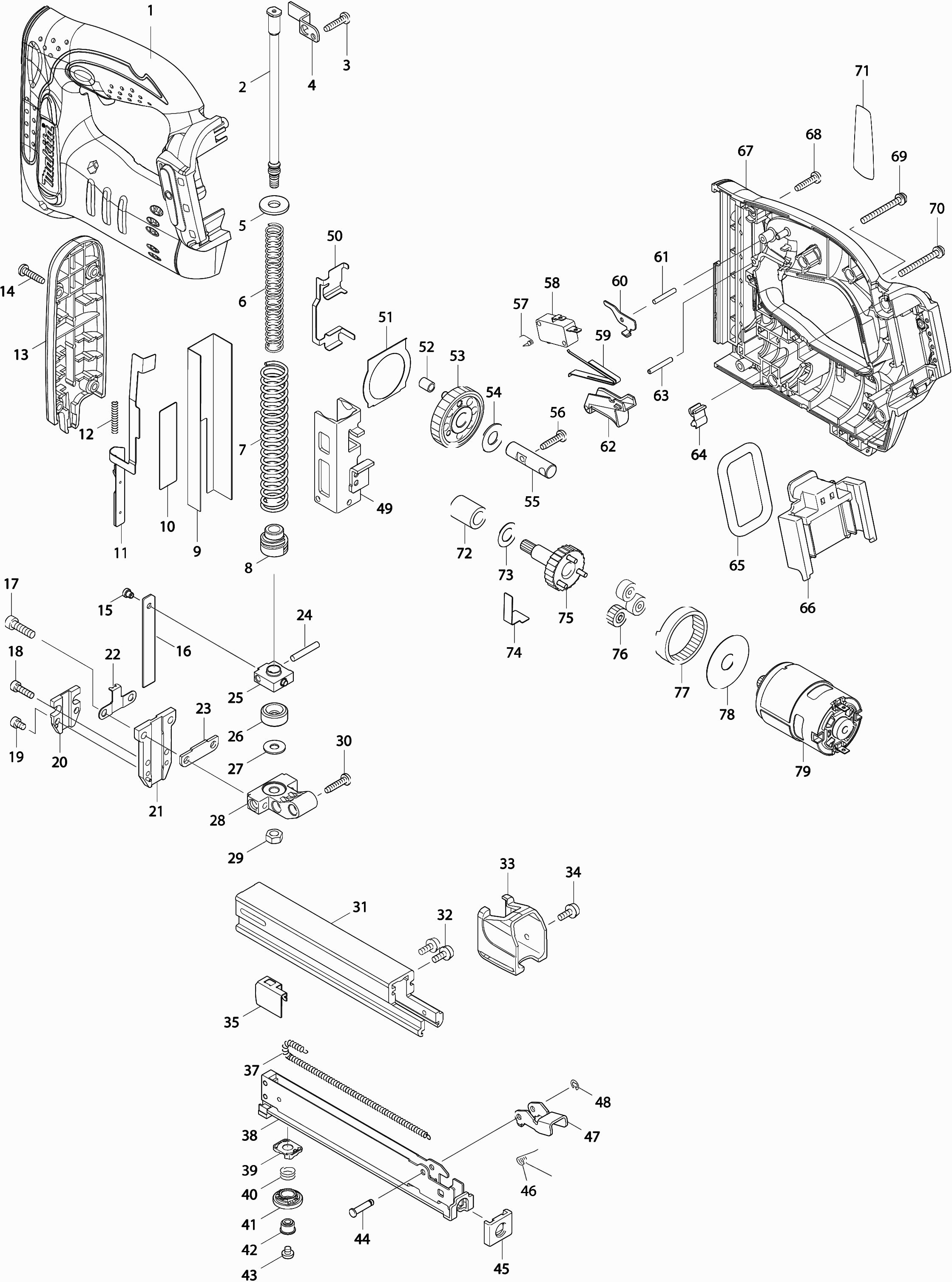

Tekeningen van de Makita BST220ZX
Onderdelen lijst van de Makita BST220ZX
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001A | 188589-9@141 | |||
| Rubber pen 6 | ||||
| 001AA | 263005-3@141 | 0.83 | 1.00 | |
| Motorhuisset | ||||
| 001B | 187937-9@141 | 49.85 | 60.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 002 | 324886-1@141 | |||
| Tapschroef 4x18 | ||||
| 003 | 265A48-7@141 | 0.90 | 1.09 | |
| Vastzetplaat | ||||
| 004 | 345907-6@141 | 3.65 | 4.42 | |
| Ring 8 | ||||
| 005 | 253762-1@141 | 1.01 | 1.22 | |
| Drukveer 9 | ||||
| 006 | 234060-2@141 | 3.22 | 3.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 234061-0@141 | |||
| Veerhouder | ||||
| 008 | 424135-7@141 | 5.46 | 6.61 | |
| Geleidingsplaat | ||||
| 009 | 345978-3@141 | 3.65 | 4.42 | |
| Bovenplaat | ||||
| 010 | 345906-8@141 | 2.08 | 2.52 | |
| Veiligheidspal | ||||
| 011 | 161468-6@141 | 16.07 | 19.44 | |
| Drukveer 4 | ||||
| 012 | 234078-3@141 | 0.83 | 1.00 | |
| Deksel | ||||
| 013 | 450539-7@141 | 5.88 | 7.11 | |
| Tapschroef 4x18 | ||||
| 014 | 265A48-7@141 | 0.90 | 1.09 | |
| Borgpen 4 | ||||
| 015 | 268157-5@141 | 2.08 | 2.52 | |
| Slagpen | ||||
| 016 | 345996-1@141 | 14.23 | 17.22 | |
| Inbusbout 5x18 | ||||
| 017 | 922227-1@141 | 0.83 | 1.00 | |
| Inbusbout M4x14 | ||||
| 018 | 922122-5@141 | 0.83 | 1.00 | |
| Inbusbout 4x6 | ||||
| 019 | 266199-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 020 | 450541-0@141 | |||
| Slagpengeleider | ||||
| 021 | 158759-4@141 | 26.11 | 31.59 | |
| Veerbasis | ||||
| 022 | 345910-7@141 | 4.08 | 4.94 | |
| Plaat | ||||
| 023 | 344670-8@141 | 1.02 | 1.23 | |
| Pen 4 | ||||
| 024 | 256206-0@141 | 0.83 | 1.00 | |
| Hamer blokeerplaat | ||||
| 025 | 313150-5@141 | 16.84 | 20.38 | |
| Demper | ||||
| 026 | 424099-5@141 | 1.72 | 2.08 | |
| Sluitring 6 | ||||
| 027 | 253804-1@141 | 0.83 | 1.00 | |
| Houder | ||||
| 028 | 318267-9@141 | 11.16 | 13.50 | |
| Zeskant moer M6 | ||||
| 029 | 931302-2@141 | 0.83 | 1.00 | |
| Tapschroef 4x18 | ||||
| 030 | 265A48-7@141 | 0.90 | 1.09 | |
| Magazijn | ||||
| 031 | 331842-4@141 | 53.38 | 64.59 | |
| Waarschuwingslabel | ||||
| 031A | 813728-9@141 | 2.80 | 3.39 | |
| Schroef 4x10 | ||||
| 032 | 911113-1@141 | 0.83 | 1.00 | |
| Eindkap | ||||
| 033 | 450540-2@141 | 5.22 | 6.32 | |
| Schroef 4x10 | ||||
| 034 | 911113-1@141 | 0.83 | 1.00 | |
| Drukplaat | ||||
| 035 | 345997-9@141 | 11.16 | 13.50 | |
| Trekveer 3 | ||||
| 037 | 231854-6@141 | 4.58 | 5.54 | |
| Nietenmagazijn | ||||
| 038 | 165532-5@141 | 90.50 | 109.50 | |
| Stelplaat | ||||
| 039 | 450775-5@141 | 2.44 | 2.95 | |
| Drukveer 9 Bst221 | ||||
| 040 | 231323-7@141 | 0.83 | 1.00 | |
| Afsteller | ||||
| 041 | 450702-2@141 | 2.08 | 2.52 | |
| Blokkeerbus Bst221 | ||||
| 042 | 450774-7@141 | 1.72 | 2.08 | |
| Schroef Ph M4X4 Bfh/Bht-Serie | ||||
| 043 | 265127-5@141 | 0.83 | 1.00 | |
| Pin 4 | ||||
| 044 | 268029-4@141 | 1.24 | 1.50 | |
| Magazijnkap Bst110 | ||||
| 045 | 421637-4@141 | 3.22 | 3.90 | |
| Torsieveer 5 | ||||
| 046 | 233528-5@141 | 1.72 | 2.08 | |
| Ontgrendelknop | ||||
| 047 | 345861-4@141 | 9.52 | 11.52 | |
| Stopring E-3 | ||||
| 048 | 961017-7@141 | 0.83 | 1.00 | |
| Slagpen | ||||
| 049 | 165506-6@141 | 21.70 | 26.26 | |
| Klemplaat | ||||
| 050 | 345914-9@141 | 6.58 | 7.96 | |
| Centreerplaat | ||||
| 051 | 343629-2@141 | 2.08 | 2.52 | |
| Bus 5 | ||||
| 052 | 257772-0@141 | 4.81 | 5.82 | |
| Tandwiel 55 | ||||
| 053 | 158646-7@141 | 18.76 | 22.70 | |
| Sluitring 10 | ||||
| 054 | 253171-4@141 | 0.83 | 1.00 | |
| Pen | ||||
| 055 | 324947-7@141 | 5.87 | 7.10 | |
| Tapschroef 4x18 | ||||
| 056 | 265A48-7@141 | 0.90 | 1.09 | |
| Torsieveer 3 | ||||
| 057 | 233531-6@141 | 1.27 | 1.54 | |
| Schakelaar D3V-16-3C26 A | ||||
| 058 | 650744-8@141 | 1.72 | 2.08 | |
| Bladveer | ||||
| 059 | 232240-4@141 | 5.88 | 7.11 | |
| Ontgrendelplaat | ||||
| 060 | 345908-4@141 | 3.83 | 4.63 | |
| Pen 3 | ||||
| 061 | 256221-4@141 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 062 | 450536-3@141 | 3.37 | 4.08 | |
| Pen 3 | ||||
| 063 | 256221-4@141 | 0.83 | 1.00 | |
| Dempings vilt | ||||
| 064 | 424476-1@141 | 0.83 | 1.00 | |
| Trillingsrubber | ||||
| 065 | 424030-1@141 | 0.83 | 1.00 | |
| Aansluitunit | ||||
| 066A | 643831-0@141 | 10.84 | 13.12 | |
| Aansluitunit | ||||
| 066B | 644811-9@141 | 11.68 | 14.13 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 067A | 188589-9@141 | |||
| Rubber pen 6 | ||||
| 067AA | 263005-3@141 | 0.83 | 1.00 | |
| Motorhuisset | ||||
| 067B | 187937-9@141 | 49.85 | 60.32 | |
| Tapschroef 4x18 | ||||
| 068 | 265A48-7@141 | 0.90 | 1.09 | |
| Schroef 4X35 | ||||
| 069 | 911163-6@141 | 0.83 | 1.00 | |
| Schroef 4X35 | ||||
| 070 | 911163-6@141 | 0.83 | 1.00 | |
| Glijlager 10 | ||||
| 072 | 214058-5@141 | 2.45 | 2.96 | |
| Sluitring 10 | ||||
| 073 | 253758-2@141 | 0.83 | 1.00 | |
| Bladveer | ||||
| 074 | 232241-2@141 | 3.22 | 3.90 | |
| Tandwiel 7 | ||||
| 075 | 158647-5@141 | 7.80 | 9.44 | |
| Tandwiel 27 | ||||
| 076 | 221961-3@141 | 3.22 | 3.90 | |
| Intern Tandwiel 69 T221Dw | ||||
| 077 | 221999-8@141 | 1.43 | 1.73 | |
| Sluitring 12 | ||||
| 078 | 267053-4@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 079 | 629856-8@141 | |||
