Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BTD134'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

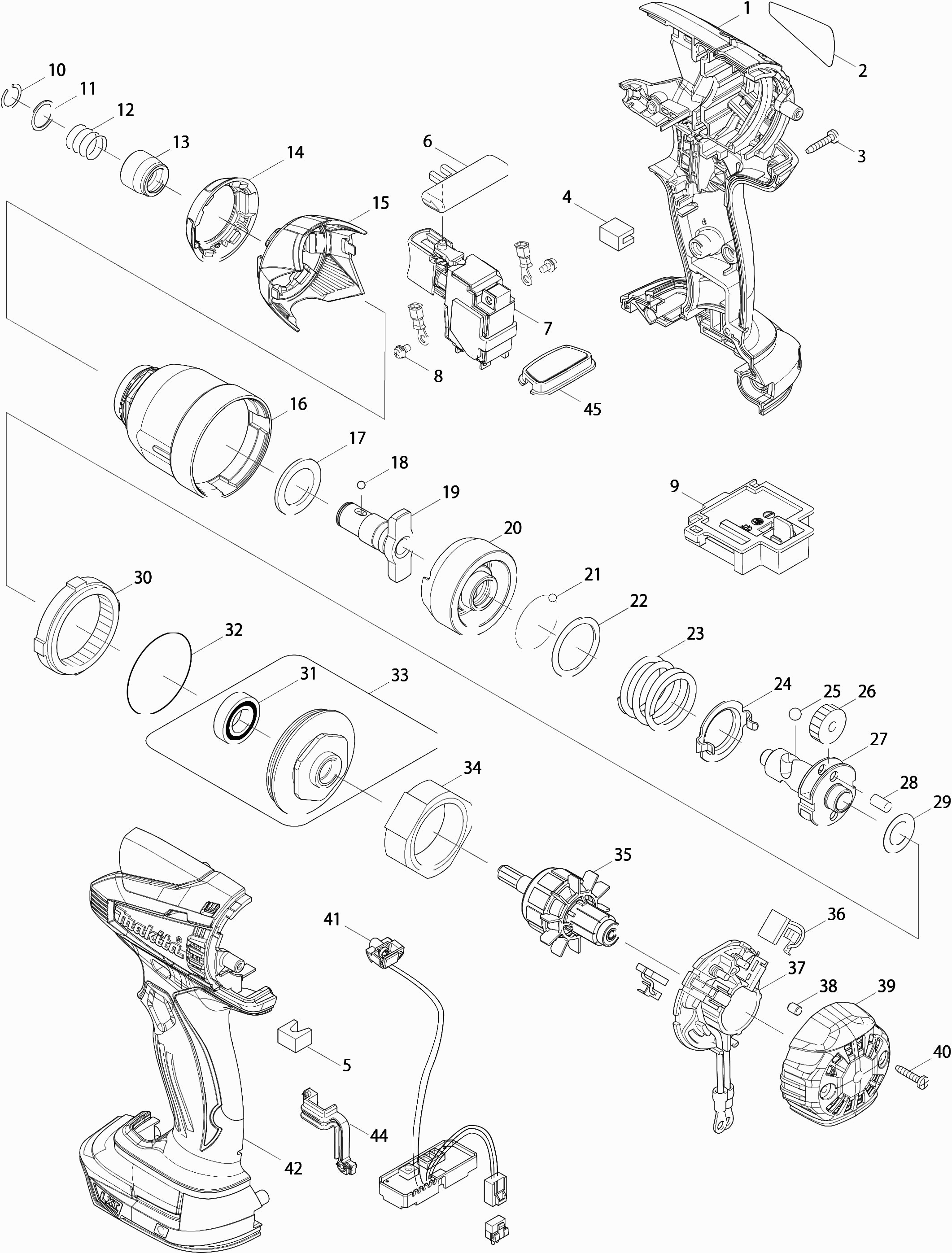

Tekeningen van de Makita BTD134
Onderdelen lijst van de Makita BTD134
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuisset | ||||
| 001 | 187114-3@141 | 14.23 | 17.22 | |
| Rubber pen 6 | ||||
| 001A | 263005-3@141 | 0.83 | 1.00 | |
| Naamplaat Btd134 | ||||
| 002 | 896205-6@141 | 2.93 | 3.55 | |
| Tapschroef 3x16 | ||||
| 003 | 266130-9@141 | 0.83 | 1.00 | |
| Spons "b" | ||||
| 004 | 423423-9@141 | 0.83 | 1.00 | |
| Spons "a" | ||||
| 005 | 423422-1@141 | 0.83 | 1.00 | |
| L/r schakelknop | ||||
| 006 | 419041-9@141 | 1.01 | 1.22 | |
| Schakelaar | ||||
| 007 | 650722-8@141 | 28.85 | 34.91 | |
| Schroef 3.5x5 | ||||
| 008 | 652045-0@141 | 0.83 | 1.00 | |
| Aansluitunit (3 contacten) | ||||
| 009 | 643854-8@141 | 3.22 | 3.90 | |
| Borgring 11 | ||||
| 010 | 231951-8@141 | 0.83 | 1.00 | |
| Sluitring 12 | ||||
| 011 | 267085-1@141 | 0.83 | 1.00 | |
| Drukveer 13 | ||||
| 012 | 233005-7@141 | 0.83 | 1.00 | |
| Bithouder | ||||
| 013 | 326072-0@141 | 2.80 | 3.39 | |
| Stootrubber | ||||
| 014 | 424429-0@141 | 2.80 | 3.39 | |
| Slaghuiskap | ||||
| 015 | 452837-5@141 | 1.21 | 1.46 | |
| Slaghuis | ||||
| 016 | 140946-9@141 | 8.46 | 10.24 | |
| Nylon ring 19mm | ||||
| 017 | 261151-6@141 | 0.83 | 1.00 | |
| Stalen kogel 3.5 | ||||
| 018 | 216040-0@141 | 0.83 | 1.00 | |
| Aambeeld | ||||
| 019 | 326071-2@141 | 12.58 | 15.22 | |
| Slagstuk | ||||
| 020 | 326054-2@141 | 19.80 | 23.96 | |
| Stalen kogel 3.5 | ||||
| 021 | 216040-0@141 | 0.83 | 1.00 | |
| Platte ring 24 | ||||
| 022 | 267175-0@141 | 0.83 | 1.00 | |
| Drukveer 24 | ||||
| 023 | 233430-2@141 | 1.72 | 2.08 | |
| Plaat | ||||
| 024 | 346466-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 216011-7@141 | |||
| Tandwiel 22 | ||||
| 026 | 227362-3@141 | 3.22 | 3.90 | |
| As | ||||
| 027 | 326066-5@141 | 17.90 | 21.66 | |
| Pen 5 | ||||
| 028 | 256253-1@141 | 0.83 | 1.00 | |
| Dunne Sluitring 12 Btd134 | ||||
| 029 | 253362-7@141 | 0.83 | 1.00 | |
| Tandwiel | ||||
| 030 | 227150-8@141 | 3.22 | 3.90 | |
| Kogellager 6901llb | ||||
| 031 | 211140-1@141 | 6.90 | 8.35 | |
| O-ring 40 | ||||
| 032 | 213507-9@141 | 1.01 | 1.22 | |
| Lagerhuis | ||||
| 033 | 158631-0@141 | 16.07 | 19.44 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034 | 638396-5@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034-1 | 632U16-9@141 | |||
| Anker | ||||
| 035 | 619370-2@141 | 23.75 | 28.74 | |
| Koolborstelset Cb448 | ||||
| 036 | 196854-2@141 | 3.65 | 4.42 | |
| Koolborstelhouder cpl | ||||
| 037 | 638895-7@141 | 3.65 | 4.42 | |
| Lijn filter | ||||
| 037A | 688161-2@141 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 038 | 263032-0@141 | 0.83 | 1.00 | |
| Achterdeksel | ||||
| 039 | 452832-5@141 | 2.80 | 3.39 | |
| Tapschroef 3x16 | ||||
| 040 | 266130-9@141 | 0.83 | 1.00 | |
| Licht Circuit Btd134 | ||||
| 041 | 620051-3@141 | 17.90 | 21.66 | |
| Motorhuisset | ||||
| 042 | 187114-3@141 | 14.23 | 17.22 | |
| Rubber pen 6 | ||||
| 042A | 263005-3@141 | 0.83 | 1.00 | |
| Afdichting | ||||
| 044 | 424430-5@141 | 0.83 | 1.00 | |
| Stofkap v schakelaar | ||||
| 045 | 140963-9@141 | 1.72 | 2.08 | |
