Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BTD140'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita BTD140

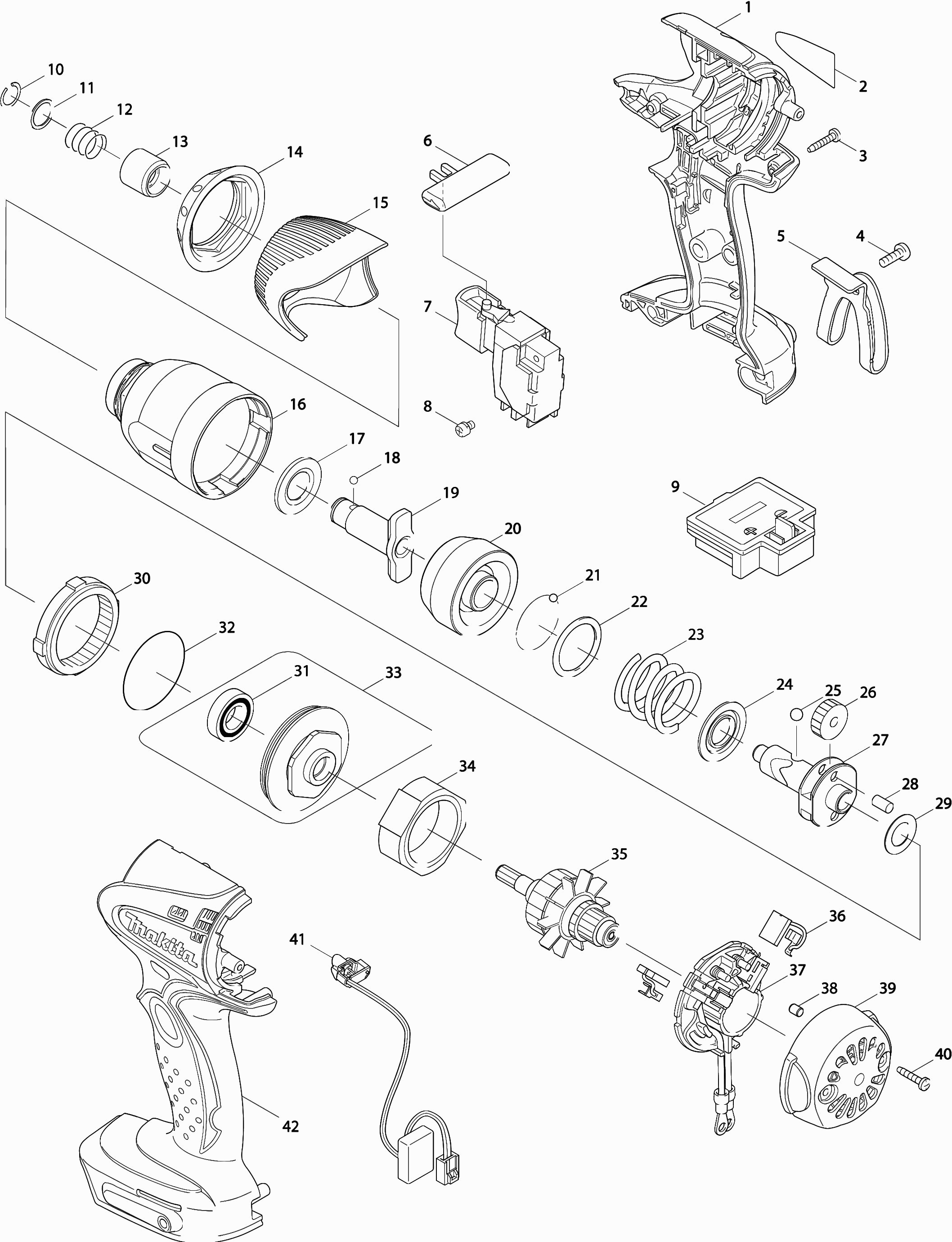

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita BTD140

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuisset
001 187138-9 31.62 38.26

Naamplaat
002 862356-7 2.80 3.39

Tapschroef 3x16
003 266130-9 0.83 1.00

Schroef M4x12
004 251314-2 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
005 194654-4

L/r schakelknop
006 419041-9 1.01 1.22

Schakelaar (2 contacten)
007A 650564-0 26.11 31.59

Schakelaar
007B 650722-8 28.85 34.91

Schroef 3.5x5
008 652045-0 0.83 1.00

Aansluitunit (2 contacten)
009A 643844-1 3.65 4.42

Aansluitunit 18v (3 contacten)
009B 643852-2 3.22 3.90

Borgring 11
010 231951-8 0.83 1.00

Sluitring 12
011 267085-1 0.83 1.00

Drukveer 13
012 233005-7 0.83 1.00

Bus
013 324420-7 4.08 4.94

Stoot ring < april 2010 prod.
014A 424197-5 2.44 2.95

Stoot ring vanaf 4-2010 prod
014B 424370-7 2.44 2.95

Tandwielhuiskap > prod 4-10
015 452380-4 2.08 2.52

Tandwielhuis
016 154590-6 19.80 23.96

Nylon ring 14
017 261108-7 0.83 1.00

Stalen bal 3.5
018 216040-0 0.83 1.00

Aambeeld
019 324432-0 19.80 23.96

Slagstuk
020 324583-9 19.80 23.96

Stalen bal 3.5
021 216040-0 0.83 1.00

Platte ring 24
022 267175-0 0.83 1.00

Drukveer 24
023 233430-2 1.72 2.08

Schotelring 14
024 267766-7 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
025 216011-7

Tandwiel 22
026 227362-3 3.22 3.90

As
027 324552-0 74.76 90.46

Pen 5
028 256253-1 0.83 1.00

Sluitring 12
029 267212-0 0.83 1.00

Tandwiel
030 227150-8 3.22 3.90

Kogellager 6901llb
031 211140-1 6.90 8.35

O-ring 40
032 213507-9 1.01 1.22

Lagerhuis Btd140 A
033 140M08-1 116.59 141.07

Geen informatie beschikbaar, niet bestelbaar
034 638396-5

Geen informatie beschikbaar, niet bestelbaar
034-1 632U16-9

Anker
035 619372-8 23.75 28.74

Koolborstelset Cb448
036 196855-0 4.65 5.63

Koolborstelhouder cpl
037 638895-7 3.65 4.42

Koolborstelhouder cpl
037A 638895-7 3.65 4.42

Rubber pen 4
038 263032-0 0.83 1.00

Motorhuis kap
039 418981-8 8.46 10.24

Tapschroef 3x16
040 266130-9 0.83 1.00

Led-circuit
041 631693-8 8.46 10.24

Motorhuisset
042 187138-9 31.62 38.26

Rubber pen 6
042A 263005-3 0.83 1.00
