Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BTL061'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita BTL061

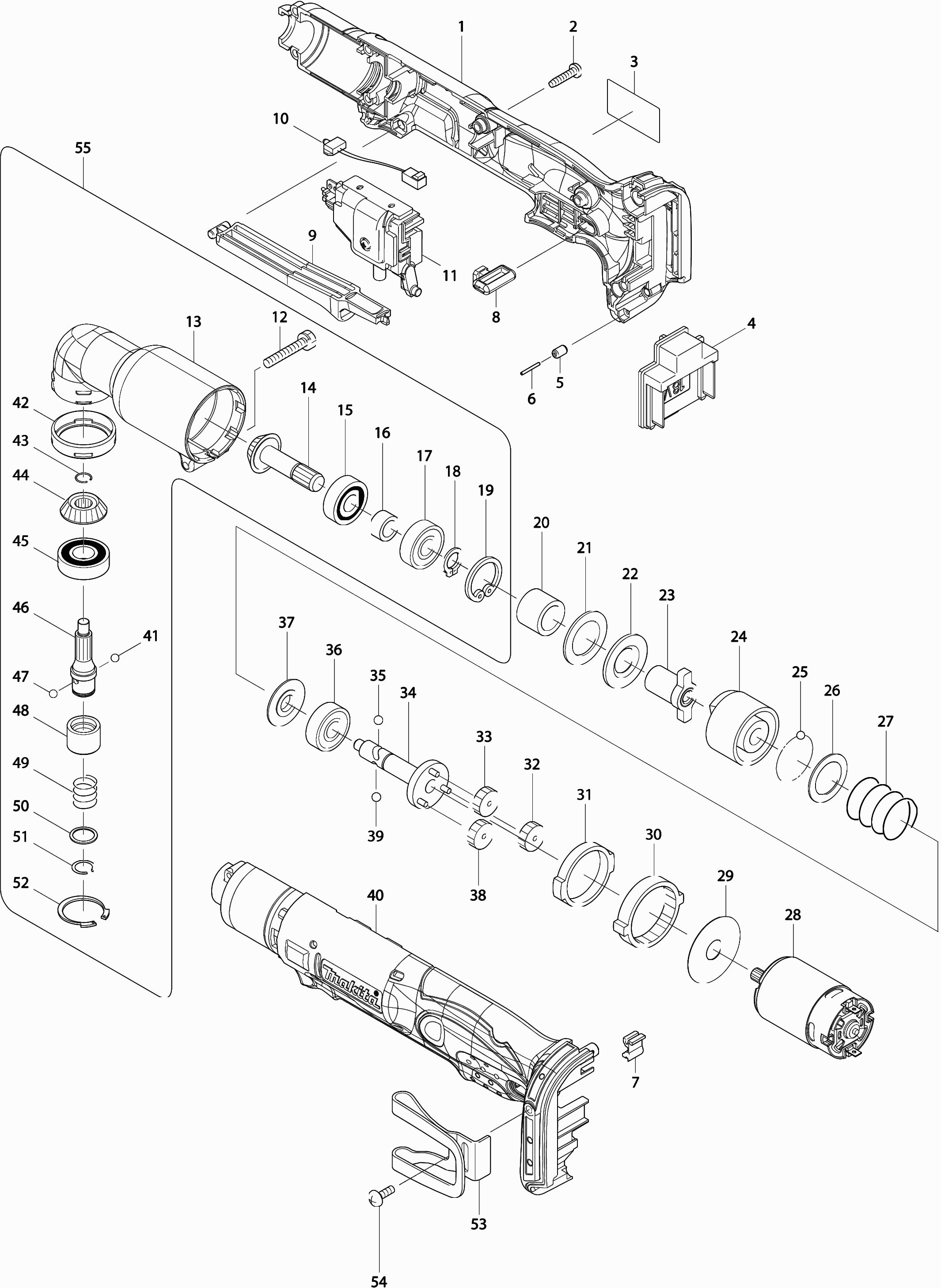

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita BTL061

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Motorhuisset
001A 188397-8 30.23 36.58

Rubber pen 6
001AA 263005-3 0.83 1.00

Motorhuisset Btl061 (3-Cont)
001B 187502-4 30.23 36.58

Tapschroef 4x18
002 265A48-7 0.90 1.09

Naamplaat Btl061 #
003 864078-5 2.65 3.21

Aansluitunit (2 contacten)
004A 643844-1 3.65 4.42

Aansluitunit 18v (3 contacten)
004B 643852-2 3.22 3.90

Rubber pen 5
005 263036-2 1.21 1.46

Pen 1,5
006 268184-2 0.83 1.00

Dempings vilt
007 424476-1 0.83 1.00

L/r Schakelkop
008 450126-2 2.56 3.10

Schakelkop
009 450125-4 3.37 4.08

Licht-circuit
010 631778-0 8.52 10.31

Schakelaar 2 contacten
011A 650594-1 33.12 40.08

Schakelaar (3 contacten)
011B 638884-2 41.78 50.55

Zeskant bout 5x30
012 265409-5 1.80 2.18

Overbrengingshuis
013 152461-1 57.07 69.05

Tandwielas
014 226720-0 20.76 25.12

Kogellager 6000
015 211064-1 5.88 7.11

Bus 10
016 257660-1 2.16 2.61

Kogellager 6000llb
017 211061-7 7.44 9.00

Borgring S-10
018 257408-1 0.95 1.15

Borgring R-26 A
019 962105-3 0.83 1.00

Bus 15
020 257662-7 5.88 7.11

Rubber ring 21
021 261095-0 0.83 1.00

Sluitring 15
022 267120-5 3.22 3.90

Aambeeld
023 322689-7 32.75 39.63

Hamer
024 322688-9 17.90 21.66

Stalen bal 3.5
025 216040-0 0.83 1.00

Sluitring 20
026 267121-3 0.83 1.00

Drukveer 22
027 233107-9 1.72 2.08

Motor 18v
028A 629846-1 24.88 30.10

Motor 18v
028B 629966-1 26.11 31.59

Sluitring 12
029 267053-4 0.83 1.00

Intern tandwiel 69
030 226280-2 16.07 19.44

Ring 32
031 257187-1 2.80 3.39

Tandwiel 29
032 226279-7 3.22 3.90

Tandwiel 29
033 226279-7 3.22 3.90

As
034 154416-2 28.73 34.76

Stalen kogel 4.8
035 216002-8 0.83 1.00

Kogellager 6000
036 211064-1 5.88 7.11

Ring 10
037 322719-4 4.58 5.54

Tandwiel 29
038 226279-7 3.22 3.90

Stalen kogel 4.8
039 216002-8 0.83 1.00

Motorhuisset
040A 188397-8 30.23 36.58

Motorhuisset Btl061 (3-Cont)
040B 187502-4 30.23 36.58

Stalen bal 3.5
041 216040-0 0.83 1.00

Rubber ring 32
042 424044-0 2.08 2.52

Veerring 9 A
043 231990-8 0.83 1.00

Tandwiel 13
044 226721-8 13.19 15.96

Kogellager 6001dw
045 211131-2 9.52 11.52

As C-form
046A 323921-2 18.76 22.70

Modificatieset C > E
046B 135205-4 68.71 83.14

Stalen bal 3.5
047 216040-0 0.83 1.00

Bus
048 322718-6 6.90 8.35

Drukveer 13
049 233005-7 0.83 1.00

Sluitring 12
050 267085-1 0.83 1.00

Veerring 6
051 231956-8 1.21 1.46

Borgring 11
051 231951-8 0.83 1.00

Stopring R-28
052 962116-8 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
053 194654-4

Schroef M4x12
054 251314-2 0.83 1.00
