Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BTP140ZJ'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

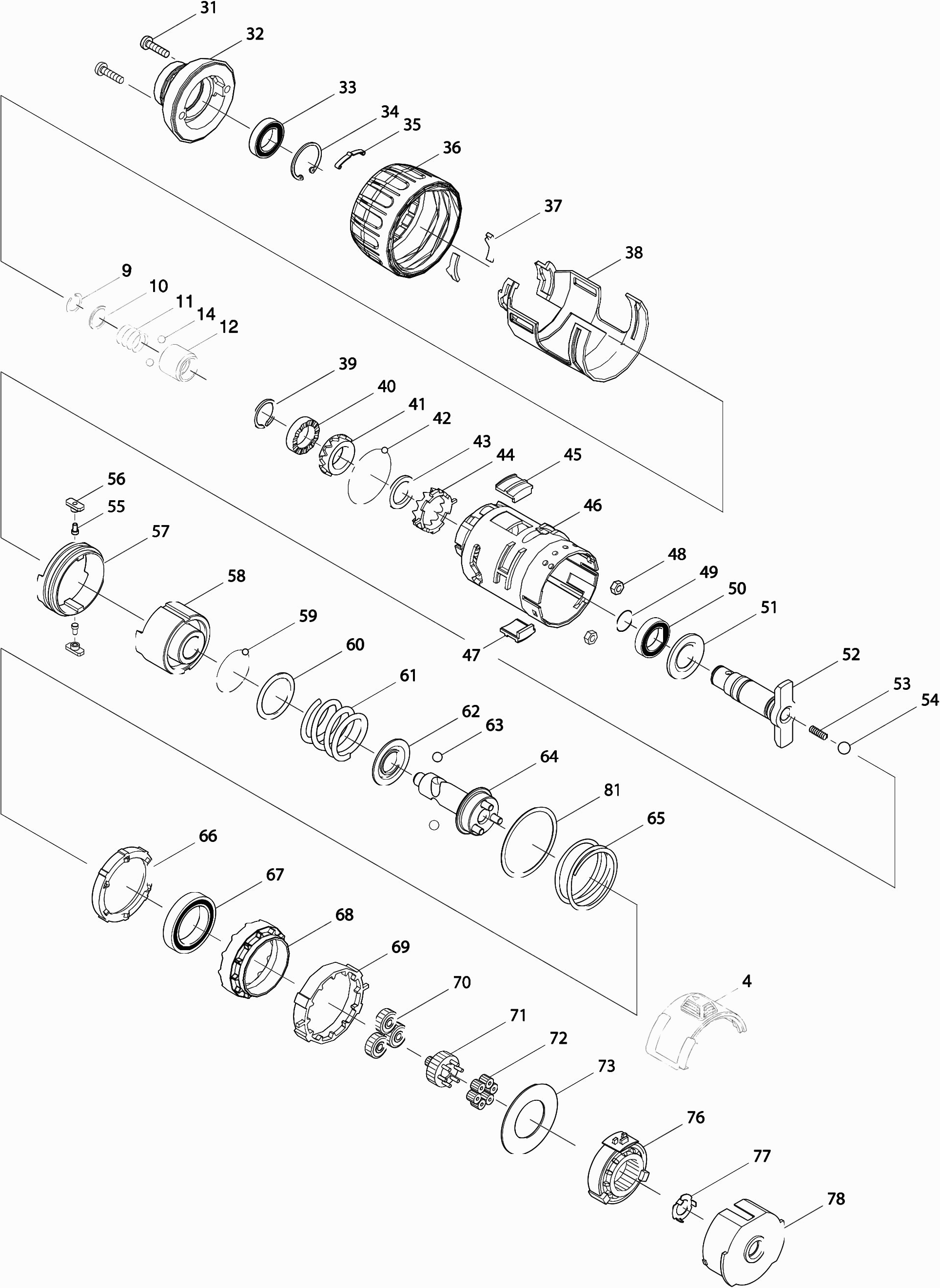

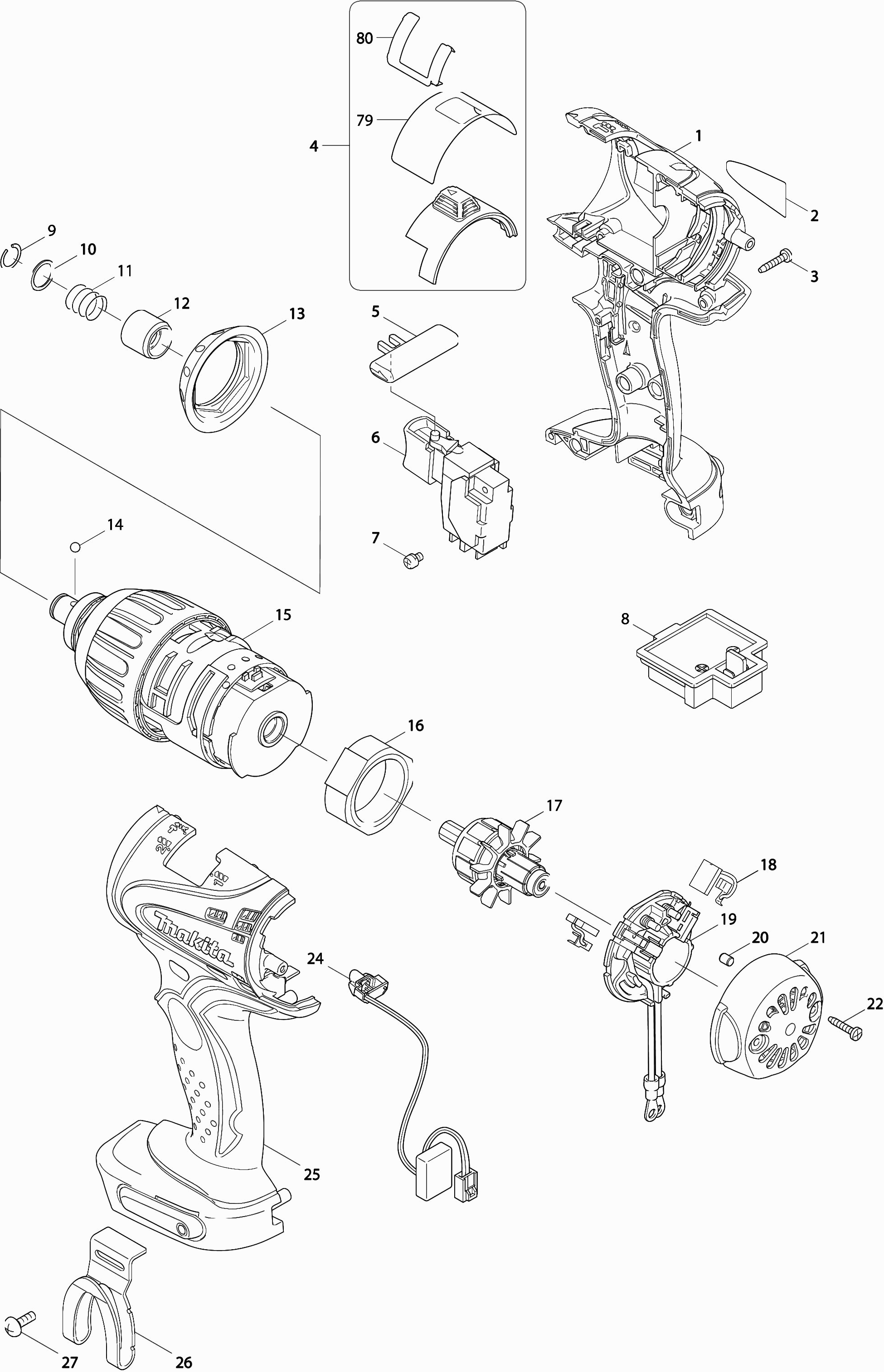

Tekeningen van de Makita BTP140ZJ
Onderdelen lijst van de Makita BTP140ZJ
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001 | 188126-9@141 | |||
| Naamplaat | ||||
| 002 | 862532-3@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 003 | 266429-2@141 | |||
| Schakelhandel | ||||
| 004 | 125329-4@141 | 4.81 | 5.82 | |
| L/r schakelknop | ||||
| 005 | 419041-9@141 | 1.01 | 1.22 | |
| Schakelaar Btp140 (2-Cont) | ||||
| 006A | 650568-2@141 | 33.12 | 40.08 | |
| Schakelaar | ||||
| 006B | 650728-6@141 | 34.36 | 41.58 | |
| Schroef 3.5x5 | ||||
| 007 | 652045-0@141 | 0.83 | 1.00 | |
| Aansluitunit (2 contacten) | ||||
| 008A | 643844-1@141 | 3.65 | 4.42 | |
| Aansluitunit 18v (3 contacten) | ||||
| 008B | 643852-2@141 | 3.22 | 3.90 | |
| Borgring 11 | ||||
| 009 | 231951-8@141 | 0.83 | 1.00 | |
| Sluitring 12 | ||||
| 010 | 267085-1@141 | 0.83 | 1.00 | |
| Drukveer 13 | ||||
| 011 | 233005-7@141 | 0.83 | 1.00 | |
| Bus | ||||
| 012 | 324420-7@141 | 4.08 | 4.94 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 013 | 421913-6@141 | |||
| Stalen kogel 3.5 | ||||
| 014 | 216040-0@141 | 0.83 | 1.00 | |
| Slagmechanisme | ||||
| 015 | 125515-7@141 | 240.47 | 290.97 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 016 | 638396-5@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 619188-1@141 | |||
| Koolborstelset Cb448 | ||||
| 018 | 196854-2@141 | 3.65 | 4.42 | |
| Koolborstelhouder | ||||
| 019 | 638857-5@141 | 8.52 | 10.31 | |
| Torsieveer "r" | ||||
| 019A | 231696-8@141 | 0.83 | 1.00 | |
| Torsieveer "l" | ||||
| 019B | 231697-6@141 | 0.83 | 1.00 | |
| Rubber pen 4 | ||||
| 020 | 263032-0@141 | 0.83 | 1.00 | |
| Motorhuis kap | ||||
| 021 | 418981-8@141 | 8.46 | 10.24 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 022 | 266429-2@141 | |||
| Led-circuit | ||||
| 024 | 631693-8@141 | 8.46 | 10.24 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 025 | 188126-9@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 026 | 194654-4@141 | |||
| Schroef M4x12 | ||||
| 027 | 251314-2@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031 | 911127-0@141 | |||
| Slaghuis | ||||
| 032 | 318011-4@141 | 12.55 | 15.19 | |
| Kogellager 6802llb | ||||
| 033 | 211246-5@141 | 8.84 | 10.70 | |
| Seegering R24 | ||||
| 034 | 962113-4@141 | 0.83 | 1.00 | |
| Bladveer | ||||
| 035 | 232227-6@141 | 1.43 | 1.73 | |
| Schakelring | ||||
| 036 | 419372-6@141 | 4.08 | 4.94 | |
| Plaat A | ||||
| 037 | 345688-2@141 | 1.01 | 1.22 | |
| Schakelkast | ||||
| 038 | 419370-0@141 | 4.26 | 5.15 | |
| Borgring Wr-15 | ||||
| 039 | 961085-0@141 | 0.83 | 1.00 | |
| Koppelingsplaat A | ||||
| 040 | 223161-1@141 | 2.08 | 2.52 | |
| Koppelingsplaat B | ||||
| 041 | 223162-9@141 | 2.08 | 2.52 | |
| Stalen kogel 3.5 | ||||
| 042 | 216040-0@141 | 0.83 | 1.00 | |
| Sluitring 15 | ||||
| 043 | 267318-4@141 | 0.83 | 1.00 | |
| Verstelknop | ||||
| 044 | 324655-0@141 | 16.07 | 19.44 | |
| Aandrukplaat U Btp140 | ||||
| 045 | 419374-2@141 | 1.06 | 1.28 | |
| Tandwielkast | ||||
| 046 | 419369-5@141 | 4.81 | 5.82 | |
| Aandrukplaat L Btp140 | ||||
| 047 | 419375-0@141 | 1.27 | 1.54 | |
| Zeskant moer M4 | ||||
| 048 | 931102-0@141 | 0.83 | 1.00 | |
| O-ring 12,5 | ||||
| 049 | 213166-9@141 | 1.43 | 1.73 | |
| Kogellager 6802llb | ||||
| 050 | 211246-5@141 | 8.84 | 10.70 | |
| Kunststof ring 15 | ||||
| 051 | 261130-4@141 | 0.83 | 1.00 | |
| Aambeeld | ||||
| 052 | 324661-5@141 | 19.80 | 23.96 | |
| Drukveer 4 | ||||
| 053 | E00884-2@141 | 0.83 | 1.00 | |
| Stalen kogel 7.1 | ||||
| 054 | 216009-4@141 | 0.83 | 1.00 | |
| Kraagpin 3-6 Btp140 | ||||
| 055 | 256495-7@141 | 0.83 | 1.00 | |
| Geleiding | ||||
| 056 | 419376-8@141 | 0.83 | 1.00 | |
| Ring 40 | ||||
| 057 | 257276-2@141 | 39.92 | 48.30 | |
| Slagstuk | ||||
| 058 | 324658-4@141 | 14.23 | 17.22 | |
| Stalen kogel 3.5 | ||||
| 059 | 216040-0@141 | 0.83 | 1.00 | |
| Platte ring 24 | ||||
| 060 | 267175-0@141 | 0.83 | 1.00 | |
| Drukveer 24 | ||||
| 061 | 233430-2@141 | 1.72 | 2.08 | |
| Schotelring 14 | ||||
| 062 | 267766-7@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 063 | 216011-7@141 | |||
| As | ||||
| 064 | 154856-4@141 | 21.87 | 26.46 | |
| Drukveer 41 | ||||
| 065 | 233462-9@141 | 2.80 | 3.39 | |
| Koppelingsplaat | ||||
| 066 | 223163-7@141 | 1.43 | 1.73 | |
| Kogellager 6805llb | ||||
| 067 | 211379-6@141 | 13.19 | 15.96 | |
| Tandwiel 50 | ||||
| 068 | 227162-1@141 | 5.87 | 7.10 | |
| Verstelknop | ||||
| 069 | 324656-8@141 | 37.16 | 44.96 | |
| Tandwiel 22 | ||||
| 070 | 227159-0@141 | 1.43 | 1.73 | |
| Tandwiel 7 | ||||
| 071 | 154855-6@141 | 14.23 | 17.22 | |
| Tandwiel 10 | ||||
| 072 | 227160-5@141 | 2.45 | 2.96 | |
| Sluitring 25 | ||||
| 073 | 267317-6@141 | 1.27 | 1.54 | |
| Toerenring | ||||
| 076 | 158106-9@141 | 14.90 | 18.03 | |
| Sluitring 10 | ||||
| 077 | 267799-2@141 | 1.06 | 1.28 | |
| Motorsteun | ||||
| 078 | 419371-8@141 | 2.16 | 2.61 | |
| Plaat B | ||||
| 079 | 345689-0@141 | 1.24 | 1.50 | |
| Plaat C | ||||
| 080 | 345690-5@141 | 1.02 | 1.23 | |
| Sluitring 40 | ||||
| 081 | 267337-0@141 | 0.83 | 1.00 | |
