Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BTS130'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

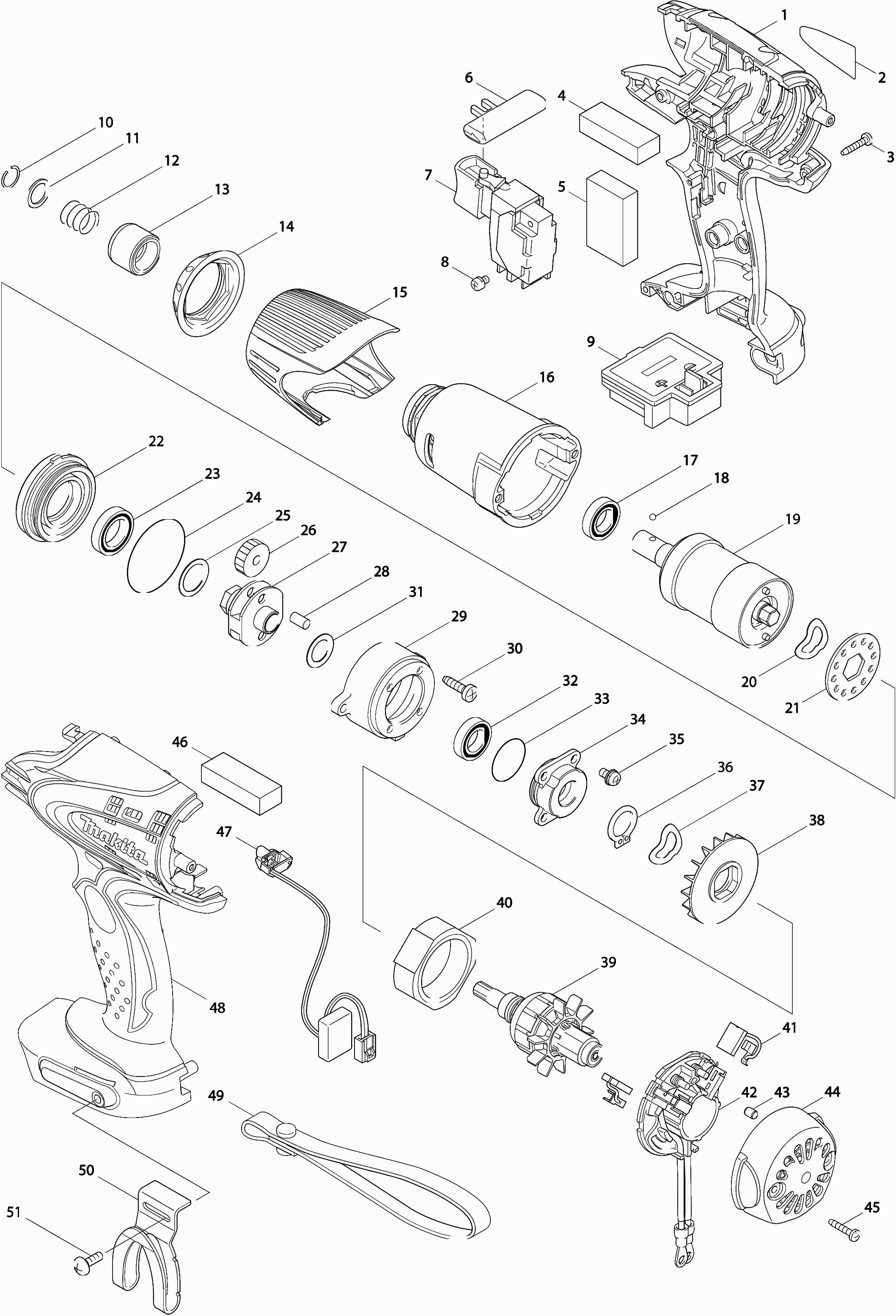

Tekeningen van de Makita BTS130
Onderdelen lijst van de Makita BTS130
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuisset (2 contacten) | ||||
| 001 | 187481-6 | 60.98 | 73.79 | |
| Naamplaat | ||||
| 002 | 861931-6 | 2.80 | 3.39 | |
| Tapschroef 3x16 | ||||
| 003 | 266130-9 | 0.83 | 1.00 | |
| Softgrip B | ||||
| 004 | 423352-6 | 0.83 | 1.00 | |
| Softgrip A | ||||
| 005 | 423351-8 | 0.83 | 1.00 | |
| L/r schakelknop | ||||
| 006 | 419041-9 | 1.01 | 1.22 | |
| Schakelaar (2 contacten) | ||||
| 007 | 650564-0 | 26.11 | 31.59 | |
| Schakelaar (3 contacten) | ||||
| 007* | 650652-3 | 31.62 | 38.26 | |
| Schroef 3.5x5 | ||||
| 008 | 652045-0 | 0.83 | 1.00 | |
| Aansluitunit (2 contacten) | ||||
| 009 | 643847-5 | 3.65 | 4.42 | |
| Aansluitunit (3 contacten) | ||||
| 009* | 643866-1 | 3.22 | 3.90 | |
| Veerring 10 | ||||
| 010 | 231965-7 | 0.83 | 1.00 | |
| Platte ring | ||||
| 011 | 267143-3 | 0.83 | 1.00 | |
| Drukveer 13 | ||||
| 012 | 233005-7 | 0.83 | 1.00 | |
| Bithouder | ||||
| 013 | 324615-2 | 5.24 | 6.34 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 014 | 421913-6 | |||
| Beschermkap | ||||
| 015 | 419168-5 | 5.88 | 7.11 | |
| Voorhuis | ||||
| 016 | 154740-3 | 30.23 | 36.58 | |
| Kogellager 6801llb | ||||
| 017 | 210112-3 | 5.22 | 6.32 | |
| Stalen kogel 3 | ||||
| 018 | 216019-1 | 0.83 | 1.00 | |
| Olie-eenheid | ||||
| 019 | 154847-5 | 400.03 | 484.04 | |
| Veerring 15 | ||||
| 020 | 267721-9 | 0.83 | 1.00 | |
| Borgring | ||||
| 021 | 345636-1 | 2.08 | 2.52 | |
| Lagerhuis B | ||||
| 022 | 317963-6 | 12.55 | 15.19 | |
| Kogellager 6802llb | ||||
| 023 | 211246-5 | 8.84 | 10.70 | |
| O-ring 38 | ||||
| 024 | 213508-7 | 1.21 | 1.46 | |
| Sluitring 15 | ||||
| 025 | 253147-1 | 0.83 | 1.00 | |
| Tandwiel 22 | ||||
| 026 | 227362-3 | 3.22 | 3.90 | |
| Tandwieldrager | ||||
| 027 | 324600-5 | 37.16 | 44.96 | |
| Pen 5 | ||||
| 028 | 256253-1 | 0.83 | 1.00 | |
| Tandwielkast | ||||
| 029 | 313126-2 | 14.24 | 17.23 | |
| Tapschroef Ct4x16 | ||||
| 030 | 266034-5 | 0.83 | 1.00 | |
| Sluitring 12 | ||||
| 031 | 253052-2 | 0.83 | 1.00 | |
| O-ring 22 | ||||
| 033 | 213373-4 | 1.21 | 1.46 | |
| Lagerhuis A | ||||
| 034 | 154881-5 | 17.92 | 21.68 | |
| Kruiskopschroef M4X8 * | ||||
| 035 | 911506-2 | 0.83 | 1.00 | |
| Borgring S-14 | ||||
| 036 | 961054-1 | 0.83 | 1.00 | |
| Waaier 46 | ||||
| 038 | 240086-4 | 5.88 | 7.11 | |
| Anker | ||||
| 039 | 619168-7 | 37.12 | 44.92 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 638396-5 | |||
| Koolborstelset Cb448 | ||||
| 041 | 196854-2 | 3.65 | 4.42 | |
| Koolborstelhouder | ||||
| 042 | 638434-3 | 3.22 | 3.90 | |
| Koolborstelhouder | ||||
| 042A | 638857-5 | 8.52 | 10.31 | |
| Rubber pen 4 | ||||
| 043 | 263032-0 | 0.83 | 1.00 | |
| Motorhuis kap | ||||
| 044 | 418981-8 | 8.46 | 10.24 | |
| Led-circuit | ||||
| 047 | 631631-0 | 14.23 | 17.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 050 | 194654-4 | |||
| Schroef M4x12 | ||||
| 051 | 251314-2 | 0.83 | 1.00 | |
