Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BUH481'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita BUH481

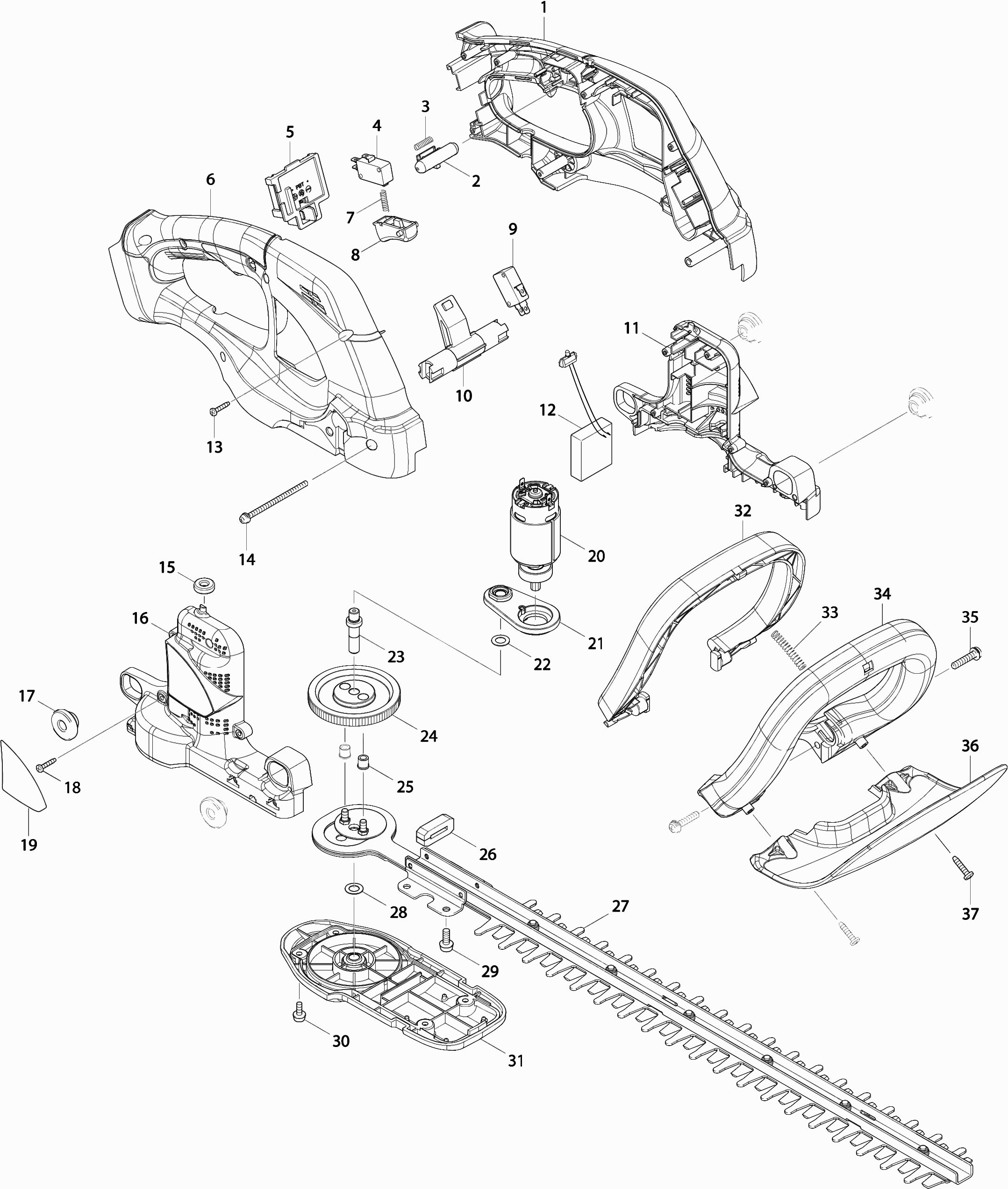

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita BUH481

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Handgreepset
001 187284-8 16.07 19.44

Blokkeerknop Uh200D A
002 452438-9 0.83 1.00

Drukveer 4
003 234079-1 0.83 1.00

Schakelaar Sw-48
004 651852-8 4.08 4.94

Aansluitunit (3 contacten)
005 643854-8 3.22 3.90

Handgreepset
006 187284-8 16.07 19.44

Drukveer 4
007 234079-1 0.83 1.00

Schakelaarhandel
008 417564-1 0.83 1.00

Schakelaar Sw-48
009 651852-8 4.08 4.94

Schakelarm
010 452681-0 1.21 1.46

Motorhuis
011 187285-6 11.16 13.50

Toerenregelcircuit
012 638970-9 33.12 40.08

Lijn filter
012A 688161-2 0.83 1.00

Tapschroef 3x16
013 266130-9 0.83 1.00

Kruiskopschroef 4x65mm
014 911193-7 0.83 1.00

Ring 6mm
015 424195-9 0.83 1.00

Motorhuis
016 187285-6 11.16 13.50

Ring 8mm
017 424394-3 0.83 1.00

Tapschroef 3x16
018 266130-9 0.83 1.00

Naamplaat
019 896822-2 2.80 3.39

Motor 18v
020 629928-9 20.76 25.12

Lagerhuis
021 141211-9 3.83 4.63

Rubber pen 4
021A 263002-9 0.83 1.00

Sluitring 8 x 14 X 0,5mm
022 253215-0 0.83 1.00

As Uh42/48/5261 A
023 326034-8 2.16 2.61

Tandwiel 93
024 227281-3 11.19 13.54

Glijlager 5mm
025 262570-9 0.83 1.00

Stofgeleider
026 423417-4 1.02 1.23

Schaarmessenset 48cm
027 196166-3 37.67 45.58

Oliegeleidingset
027A 188605-7 2.16 2.61

Glijlager 5mm
027B 262570-9 0.83 1.00

Sluitring 8 x 14 X 0,5mm
028 253215-0 0.83 1.00

Met.schroef Ph M5x14mm Ck
029 266809-2 0.83 1.00

Schroef 4x10
030 911113-1 0.83 1.00

Deksel onder
031 453317-4 5.46 6.61

Schakelhandel
032 452678-9 2.80 3.39

Drukveer 5mm
033 234261-2 0.83 1.00

Handgreep
034 452682-8 5.22 6.32

Schroef 5x25
035 911243-8 0.83 1.00

Handbeschermer
036 453316-6 6.58 7.96

Tapschroef 4x18
037 265A48-7 0.90 1.09
