Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita BUK360RDE'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

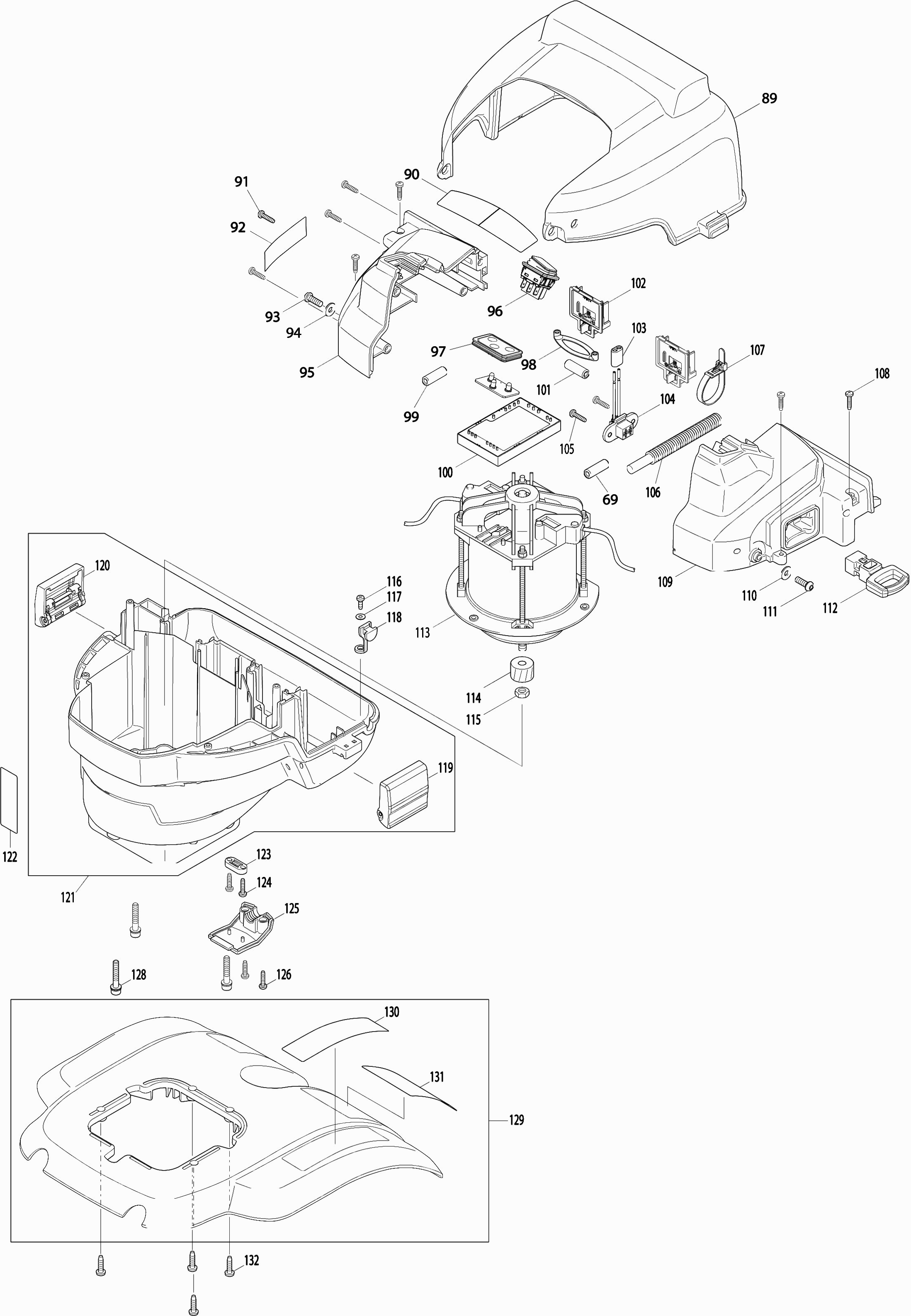

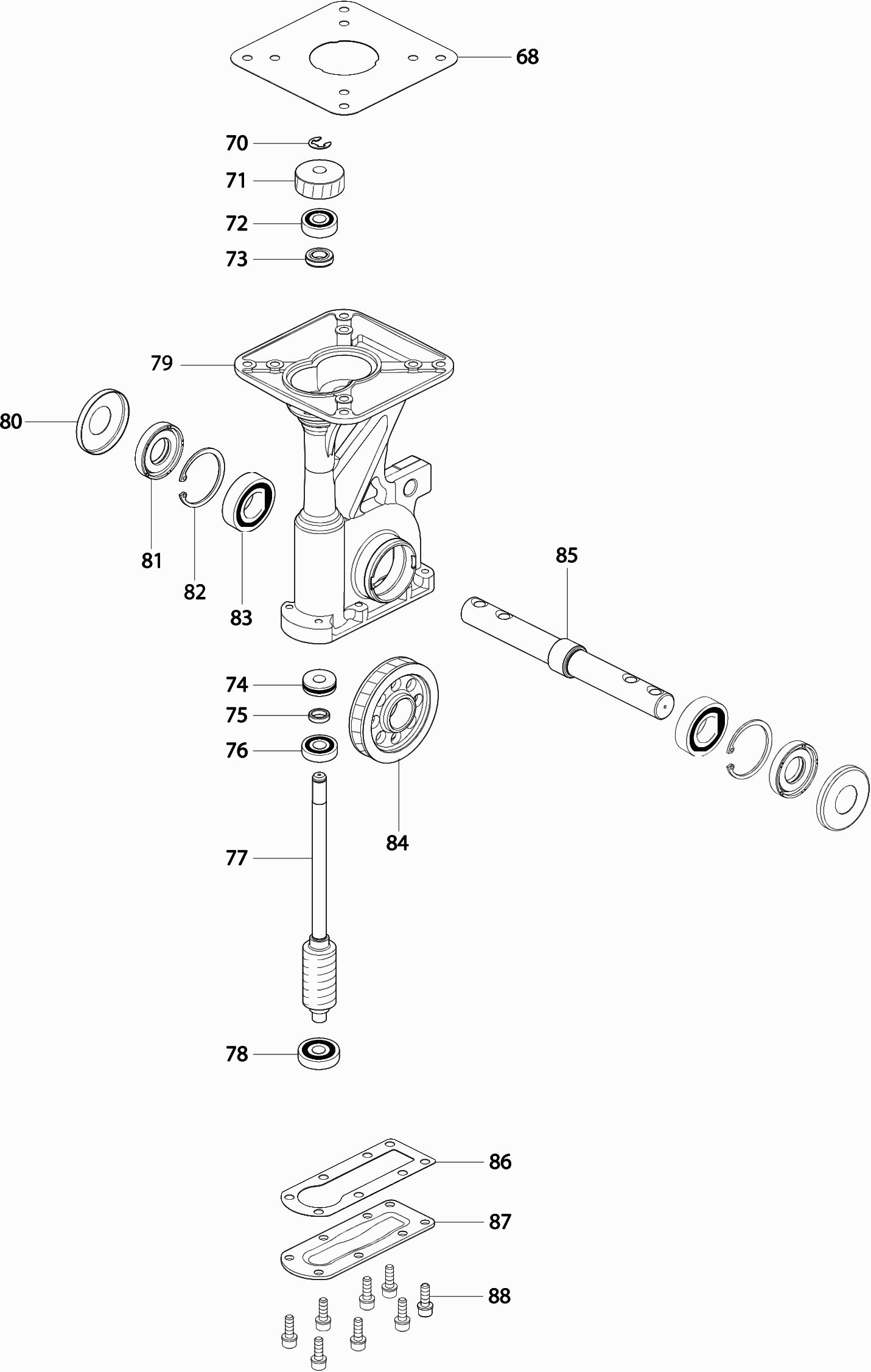

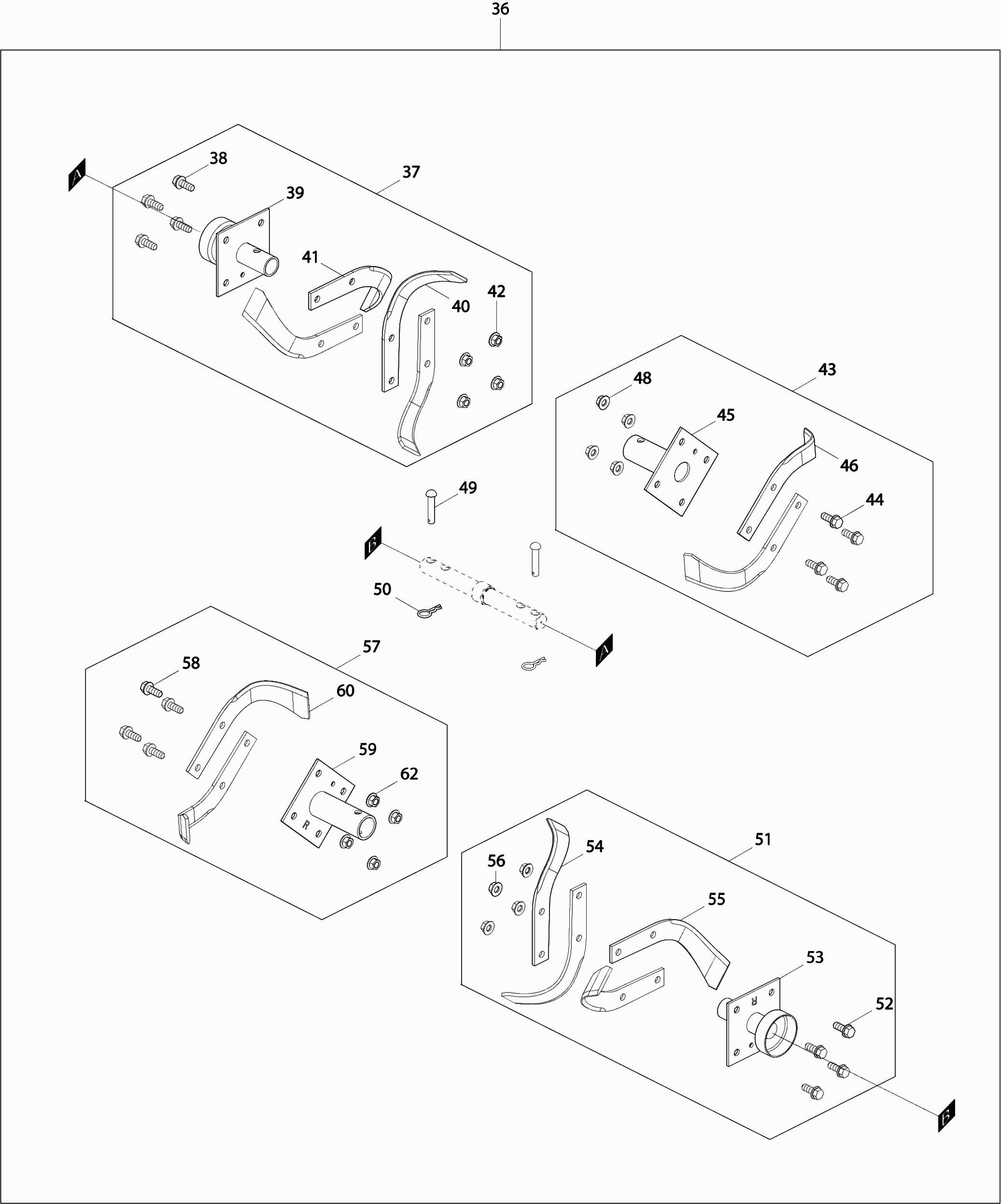

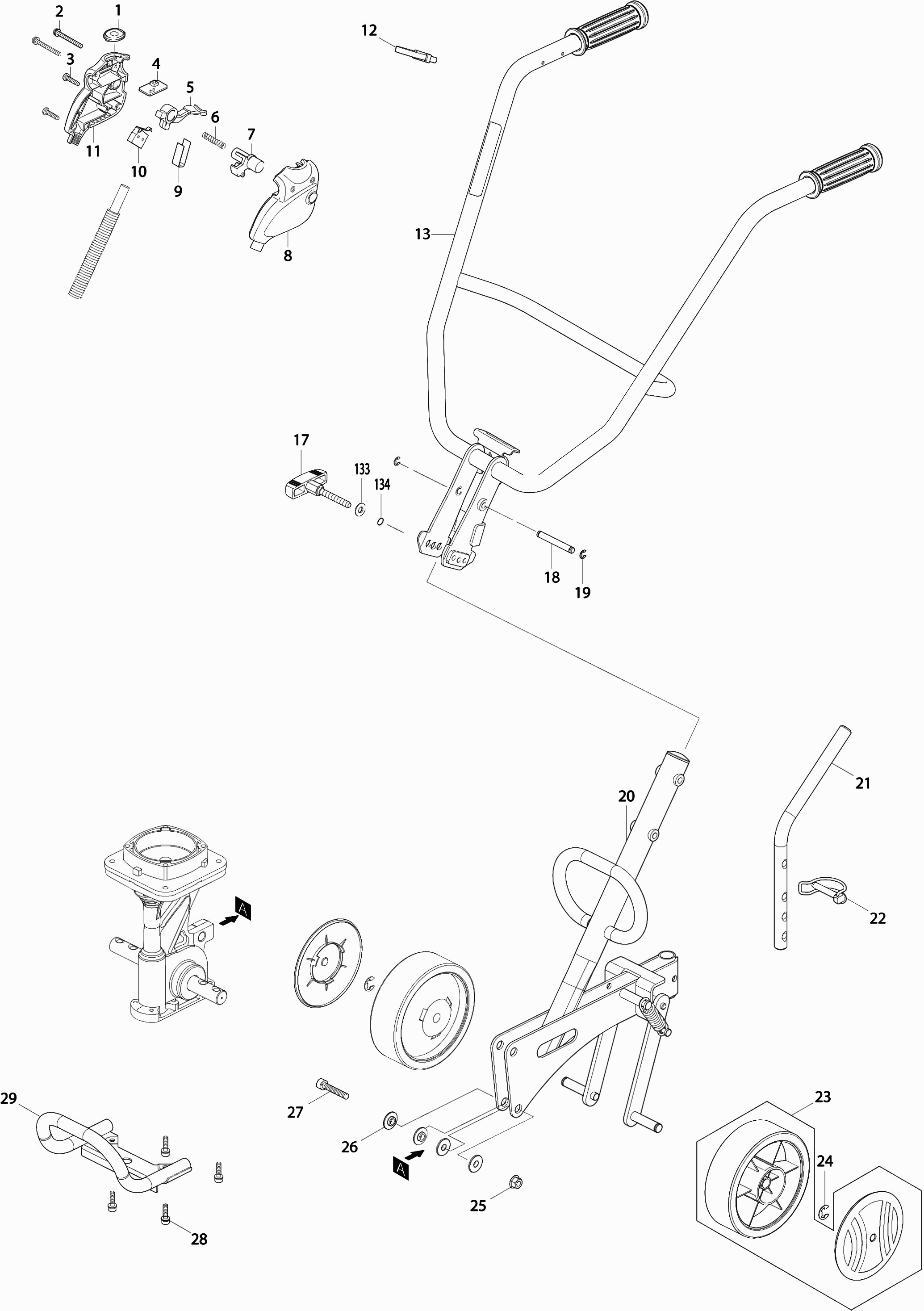

Tekeningen van de Makita BUK360RDE
Onderdelen lijst van de Makita BUK360RDE
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Schakelplaat Ak3622 | ||||
001 | 141627-8 | 12.20 | 14.76 | |
Schroef 4X35 | ||||
002 | 911163-6 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
003 | 265A48-7 | 0.83 | 1.00 | |
Schakelaar Ak3622 | ||||
004 | 620155-1 | 7.21 | 8.72 | |
Schakelhendel Ak3622C | ||||
005 | 453745-3 | 12.19 | 14.75 | |
Drukveer 6X29Mm Ga9010C | ||||
006 | 233117-6 | 0.83 | 1.00 | |
Blokkeerknop Ak3622 | ||||
007 | 453746-1 | 9.26 | 11.20 | |
Schakelaarhuis Ak3622 | ||||
008 | 187349-6 | 13.57 | 16.42 | |
Bladveer Ak3622 | ||||
009 | 346607-1 | 4.45 | 5.38 | |
Schakelaar Ak3622 | ||||
010 | 650612-5 | 10.50 | 12.70 | |
Schakelaarhuis Ak3622 | ||||
011 | 187349-6 | 13.57 | 16.42 | |
Montagering Ak3622 | ||||
012 | 687410-4 | 0.83 | 1.00 | |
Handgreephuis Cpl Ak3622 P | ||||
013 | 141653-7 | 101.30 | 122.57 | |
Knop Ak3622 | ||||
017 | 271615-2 | 7.22 | 8.74 | |
Pen 8 | ||||
018 | 256531-9 | 1.67 | 2.02 | |
Stopring E-6 A | ||||
019-1 | 259053-8 | 0.83 | 1.00 | |
Draagbalk Ak3622 | ||||
021 | 326106-9 | 12.22 | 14.79 | |
Verstelpin Ak3622 | ||||
022 | 126062-1 | 9.24 | 11.18 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
023 | 125372-3 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
024-1 | 259055-4 | |||
Moer M8 Zwt | ||||
025 | 931402-8 | 0.83 | 1.00 | |
Ring 8Mm Ak3622 | ||||
026 | 332037-2 | 2.36 | 2.86 | |
Inbusbout M8X45 Sg1250 | ||||
027 | 922466-3 | 1.02 | 1.23 | |
Bout M6X25 Ak3622* | ||||
028 | 922343-9 | 1.18 | 1.43 | |
Handgreep Ak3622 | ||||
029 | 165660-6 | 12.34 | 14.93 | |
Tanden Set Cmpl. Ak3622 | ||||
036 | 135516-7 | 146.44 | 177.19 | |
Tandenset Links A + B Ak3622 A | ||||
037-1 | 126228-3 | 68.53 | 82.92 | |
Zeskantbout+Revet M8 | ||||
038 | 265598-6 | 3.54 | 4.28 | |
Bevestigingsplaat A Links | ||||
039 | 165682-6 | 11.82 | 14.30 | |
Verticuteermes Rechts | ||||
040 | 346521-1 | 13.83 | 16.73 | |
Verticuteermes Links | ||||
041 | 346522-9 | 13.83 | 16.73 | |
Moer M/Bus M8 | ||||
042 | 264067-4 | 2.71 | 3.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
043 | 126196-0 | |||
Zeskantbout+Revet M8 | ||||
044 | 265598-6 | 3.54 | 4.28 | |
Bevestigingsplaat B Links | ||||
045 | 165683-4 | 11.82 | 14.30 | |
Verticuteermes Links | ||||
046 | 346522-9 | 13.83 | 16.73 | |
Moer M/Bus M8 | ||||
048 | 264067-4 | 2.71 | 3.28 | |
Pen 8 | ||||
049 | 256532-7 | 2.02 | 2.44 | |
Borgpen Ak3622 | ||||
050 | 259052-0 | 2.02 | 2.44 | |
Tandenset A+B Rechts Ak3622 A | ||||
051-1 | 126227-5 | 68.53 | 82.92 | |
Zeskantbout+Revet M8 | ||||
052 | 265598-6 | 3.54 | 4.28 | |
Bevestigingsplaat A Rechts | ||||
053 | 165664-8 | 11.82 | 14.30 | |
Verticuteermes Links | ||||
054 | 346522-9 | 13.83 | 16.73 | |
Verticuteermes Rechts | ||||
055 | 346521-1 | 13.83 | 16.73 | |
Moer M/Bus M8 | ||||
056 | 264067-4 | 2.71 | 3.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
057 | 126195-2 | |||
Zeskantbout+Revet M8 | ||||
058 | 265598-6 | 3.54 | 4.28 | |
Bevestigingsplaat B Links | ||||
059 | 165665-6 | 11.82 | 14.30 | |
Verticuteermes Rechts | ||||
060 | 346521-1 | 13.83 | 16.73 | |
Moer M/Bus M8 | ||||
062 | 264067-4 | 2.71 | 3.28 | |
Pakking Ak3622 | ||||
068 | 442179-5 | 2.71 | 3.28 | |
Lijn Filter Bub360/Bdf453 | ||||
069 | 688165-4 | 0.83 | 1.00 | |
Stopring E-8 A | ||||
070-1 | 259054-6 | 0.83 | 1.00 | |
Tandwiel 18 Ak3622 | ||||
071 | 227759-6 | 8.21 | 9.93 | |
Kogellager 6000Zz Ls10/1216L | ||||
072 | 210067-2 | 1.18 | 1.43 | |
Niet meer leverbaar, geen vervanging | ||||
073-1 | 213148-1 | |||
Kogellager 1024 * | ||||
074 | 211383-5 | 18.71 | 22.64 | |
Ring 10 Ak3622 | ||||
075 | 257322-1 | 1.18 | 1.43 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
076 | 211472-6 | |||
Worm Wiel Ak3622 | ||||
077 | 221426-5 | 19.50 | 23.60 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
078 | 211473-4 | |||
Tandwiel Unit Ak3622 | ||||
079 | 318896-8 | 71.56 | 86.59 | |
Kom Ak3622 | ||||
080 | 346519-8 | 1.39 | 1.68 | |
Keerring 20 | ||||
081 | 213633-4 | 7.22 | 8.74 | |
Kogellager 6004 | ||||
083 | 211474-2 | 3.96 | 4.79 | |
Worm Wiel 35 Ak3622 | ||||
084 | 221425-7 | 68.52 | 82.91 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
085-1 | 326330-4 | |||
Pakking Ak3622 | ||||
086 | 413156-4 | 2.71 | 3.28 | |
Mission Deksel Ak3622 | ||||
087 | 346520-3 | 3.54 | 4.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
089 | 141619-7 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
090 | 898908-8 | |||
Tapschroef 4X18 A | ||||
091 | 265A48-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
092 | 897282-1 | |||
Inbusbout M6X17 | ||||
093 | 265484-1 | 0.83 | 1.00 | |
Sluitring 6 Sp6000 | ||||
094 | 253111-2 | 0.83 | 1.00 | |
Motorhuis Ak3622 | ||||
095 | 187350-1 | 51.47 | 62.28 | |
Schakelaar Ak3622 | ||||
096 | 651534-2 | 15.60 | 18.88 | |
Lensplaat Ak3622 | ||||
097 | 141628-6 | 13.35 | 16.15 | |
Rubber Band Jr3020 | ||||
098 | 421448-7 | 1.39 | 1.68 | |
Lijn Filter Bub360/Bdf453 | ||||
099 | 688165-4 | 0.83 | 1.00 | |
Kontroller Ak3622 | ||||
100 | 620154-3 | 112.06 | 135.59 | |
Lijn Filter Bub360/Bdf453 | ||||
101 | 688165-4 | 0.83 | 1.00 | |
Aansluitunit Bub360* | ||||
102 | 643849-1 | 3.96 | 4.79 | |
Draadboom Ak3622 | ||||
104 | 632A04-6 | 3.97 | 4.80 | |
Tapschroef 4X18 A | ||||
105 | 265A48-7 | 0.83 | 1.00 | |
Kabel Ak3622 | ||||
106 | 699057-2 | 13.83 | 16.73 | |
Montagering Ak3622 | ||||
107 | 687410-4 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
108 | 265A48-7 | 0.83 | 1.00 | |
Motorhuis Ak3622 | ||||
109 | 187350-1 | 51.47 | 62.28 | |
Sluitring 6 Sp6000 | ||||
110 | 253111-2 | 0.83 | 1.00 | |
Inbusbout M6X17 | ||||
111 | 265484-1 | 0.83 | 1.00 | |
Dc Motor Ak3622 | ||||
113 | 629957-2 | 202.10 | 244.54 | |
Tandwiel 13 Ak3622 | ||||
114 | 227758-8 | 7.22 | 8.74 | |
Moer M8 Ga7020 | ||||
115 | 252194-9 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
116 | 266020-6 | |||
Sluitring 4 | ||||
117 | 267099-0 | 0.83 | 1.00 | |
Afdekkap Ak3622 | ||||
118 | 424507-6 | 2.71 | 3.28 | |
Sluiting Ak3622 | ||||
119 | 162343-9 | 3.96 | 4.79 | |
Sluiting Ak3622 | ||||
120 | 162343-9 | 3.96 | 4.79 | |
Behuizing Ak3622 | ||||
121 | 141651-1 | 111.55 | 134.98 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
122 | 897517-0 | |||
Klemstrip P | ||||
123 | 687053-2 | 0.83 | 1.00 | |
Tapschroef 4X18 A | ||||
124 | 265A48-7 | 0.83 | 1.00 | |
Koord Afdekkap Ak3622 | ||||
125 | 453747-9 | 5.06 | 6.12 | |
Tapschroef 4X18 A | ||||
126 | 265A48-7 | 0.83 | 1.00 | |
Inbusbout M6X35Mm Ak3622 | ||||
128 | 266781-8 | 2.02 | 2.44 | |
Spatbord Cmpl. Ak3622 | ||||
129 | 141663-4 | 33.35 | 40.35 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
130 | 898904-6 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
131 | 898903-8 | |||
Tapschroef 5X20 A | ||||
132 | 266021-4 | 0.83 | 1.00 | |
Borgring Ak3622 | ||||
133 | 232277-1 | 3.96 | 4.79 | |
O-Ring 7 4191D | ||||
134 | 213026-5 | 0.83 | 1.00 |
