Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita CS-246.4C'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

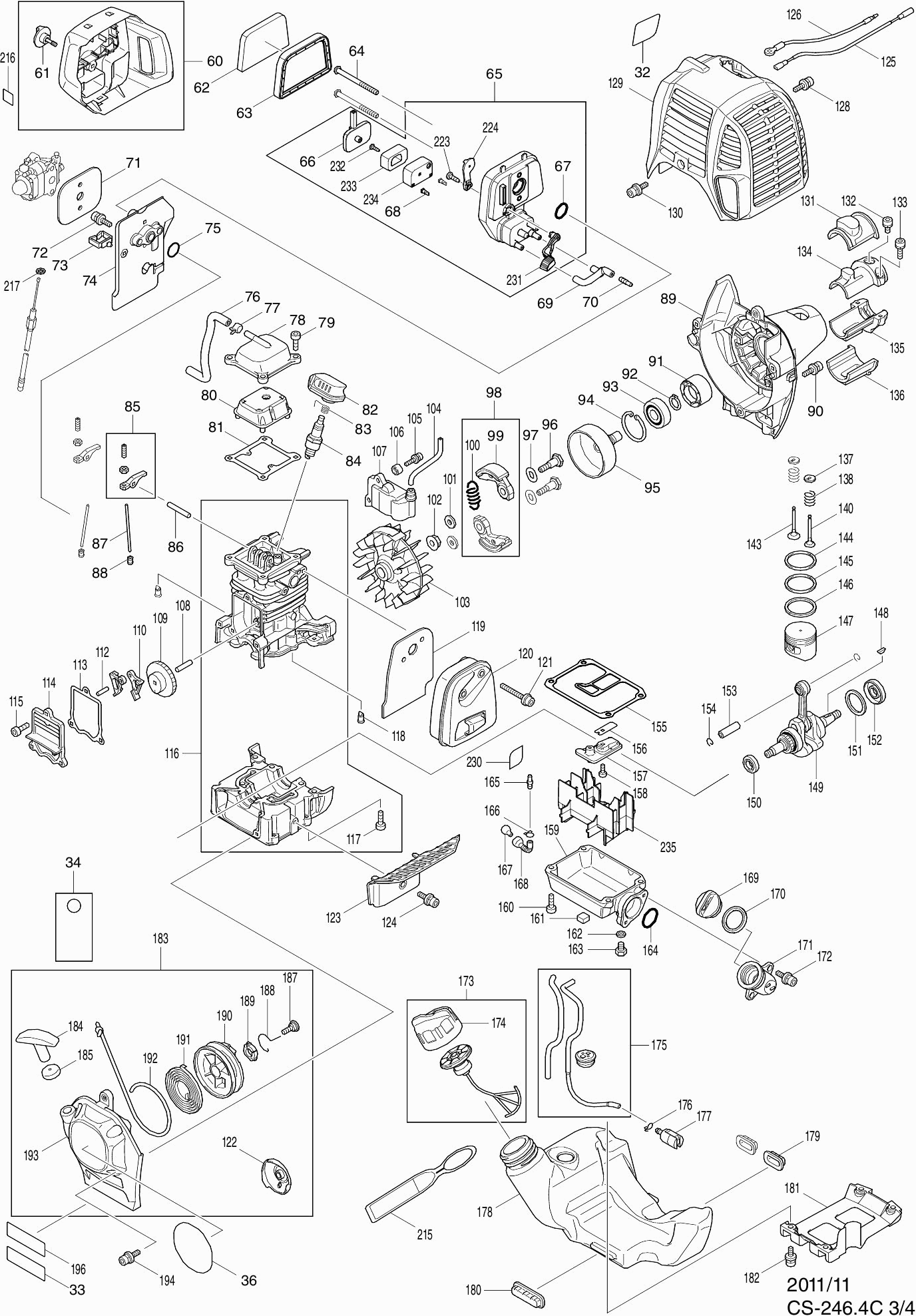

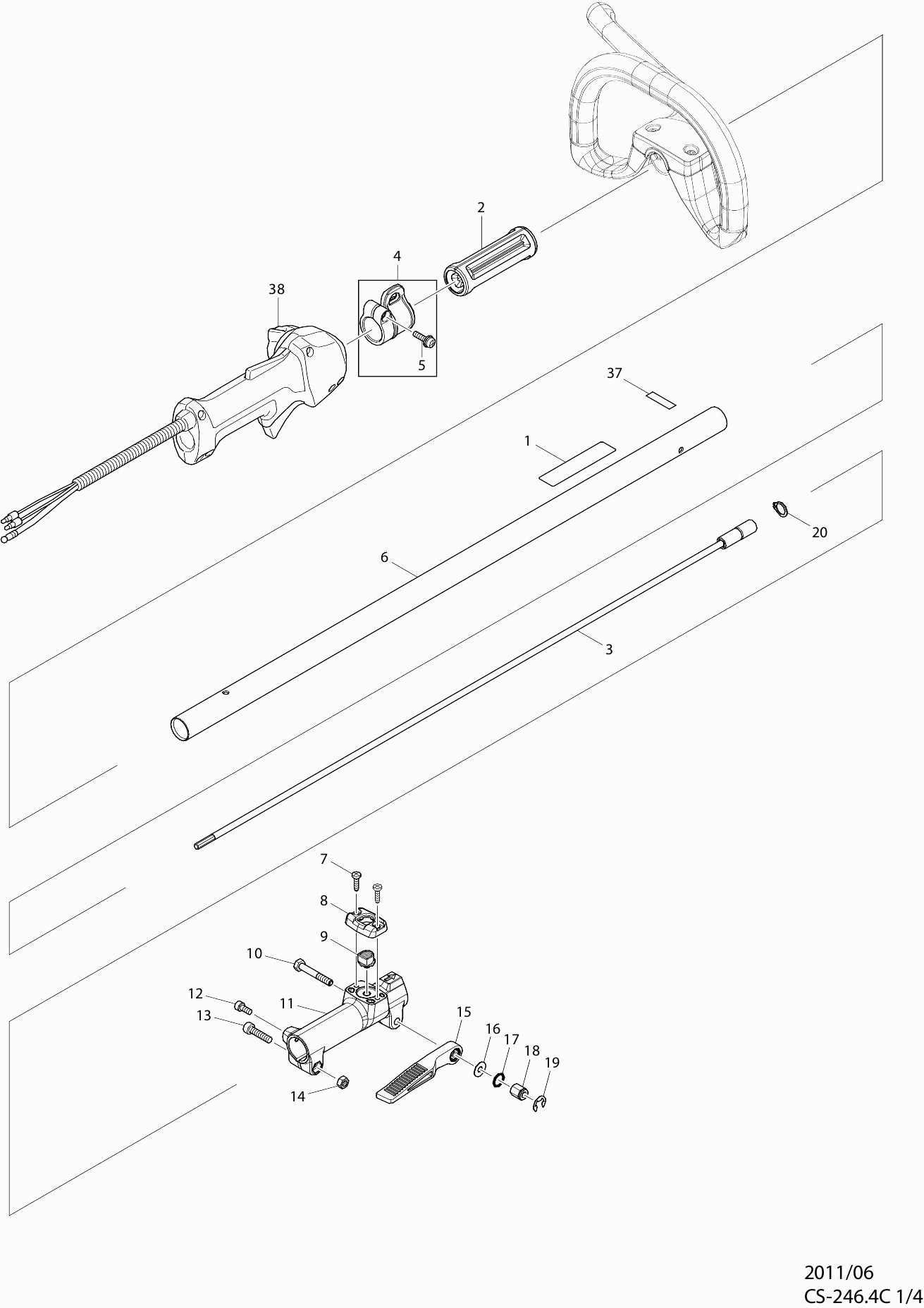

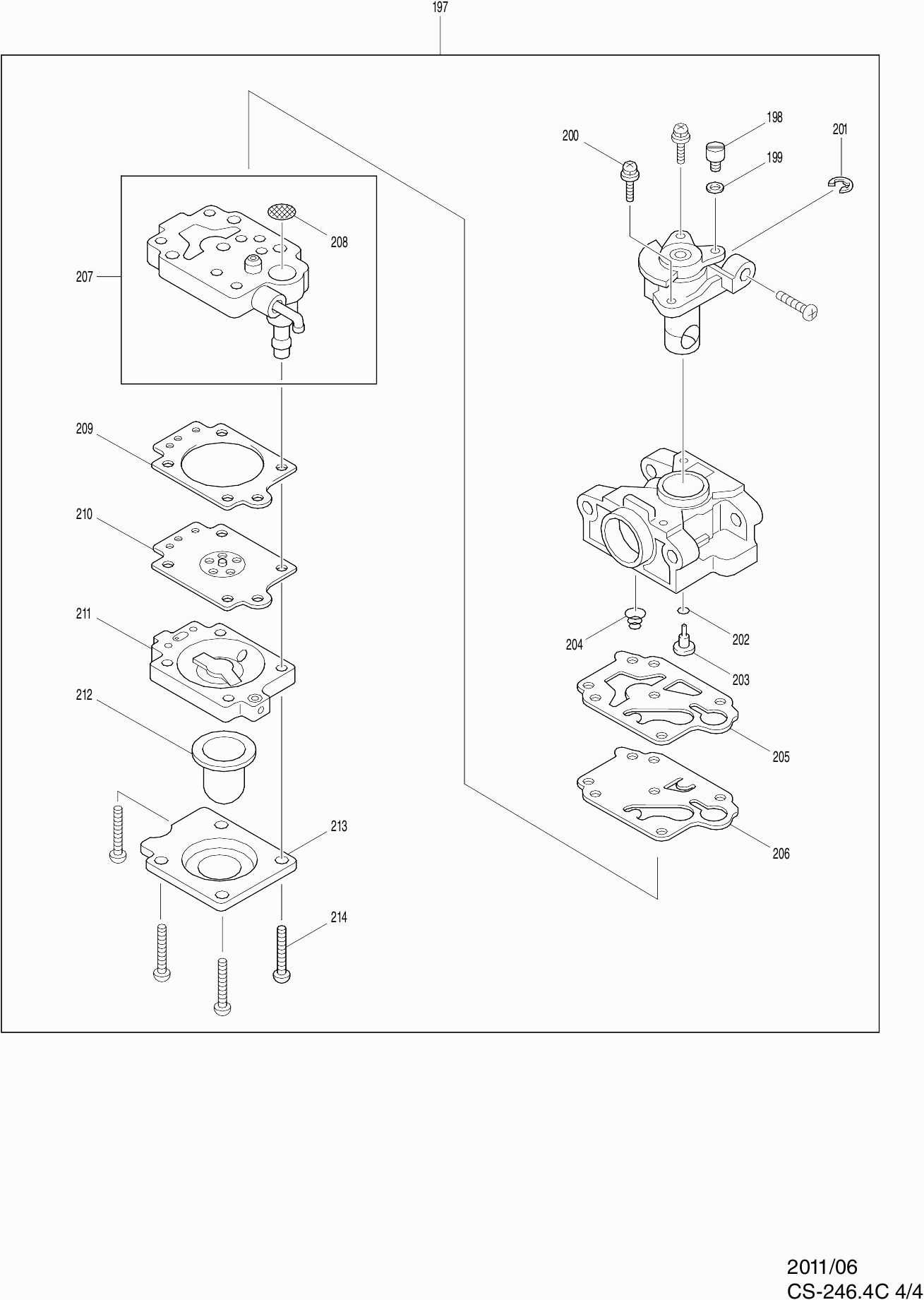

Tekeningen van de Makita CS-246.4C

Onderdelen lijst van de Makita CS-246.4C

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Label Let Op
001 893509-7 2.71 3.28
Label Let Op
1 893509-7 2.71 3.28
Afstandhouder Bbc300L
002 451601-1 2.02 2.44
Afstandhouder Bbc300L
2 451601-1 2.02 2.44
Binnenas Ux361Dz
003 141238-9 16.35 19.78
Binnenas Ux361Dz
3 141238-9 16.35 19.78
Draagoog Ebh253U
004 195143-2 3.12 3.78
Draagoog Ebh253U
4 195143-2 3.12 3.78
Kruiskopschroef 5X20
005 911233-1 0.83 1.00
Kruiskopschroef 5X20
5 911233-1 0.83 1.00
Steel Ex2650Lh
006 141008-6 19.23 23.27
Steel Ex2650Lh
6 141008-6 19.23 23.27
Tapschroef Ct4X16 A
007 266034-5 0.83 1.00
Tapschroef Ct4X16 A
7 266034-5 0.83 1.00
Kap Tbv Ontgrendelknop Bub361Z
008 452840-6 1.18 1.43
Kap Tbv Ontgrendelknop Bub361Z
8 452840-6 1.18 1.43
Ontgrendelknop Bux361
009 452839-1 0.98 1.19
Ontgrendelknop Bux361
9 452839-1 0.98 1.19
Inbusbout M6X40
010 265596-0 0.83 1.00
Inbusbout M6X40
10 265596-0 0.83 1.00
Verbindingsstuk DUX60 A
011 312D49-5 14.85 17.97
Verbindingsstuk DUX60 A
11 312D49-5 14.85 17.97
Inbusbout M5X12
012 922211-6 0.83 1.00
Inbusbout M5X12
12 922211-6 0.83 1.00
Zeskantbout M6X25Mm A
013 266087-4 0.83 1.00
Zeskantbout M6X25Mm A
13 266087-4 0.83 1.00
Zeskantmoer M6
014 931302-2 0.83 1.00
Zeskantmoer M6
14 931302-2 0.83 1.00
Handel Bux361Z
015 272268-0 2.02 2.44
Handel Bux361Z
15 272268-0 2.02 2.44
Dunne Ring 6 Rt0700
016 253332-6 0.83 1.00
Dunne Ring 6 Rt0700
16 253332-6 0.83 1.00
O-Ring 11
017 213105-9 0.83 1.00
O-Ring 11
17 213105-9 0.83 1.00
Zeskantmoer M6 Sp6000/Bss500
018 252159-1 2.02 2.44
Zeskantmoer M6 Sp6000/Bss500
18 252159-1 2.02 2.44
Geen informatie beschikbaar, niet bestelbaar
019 961014-3
Geen informatie beschikbaar, niet bestelbaar
19 961014-3
Borgring S-12
020 961052-5 0.83 1.00
Borgring S-12
20 961052-5 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
032 806902-6
Geen informatie beschikbaar, niet bestelbaar
32 806902-6
Label Serien Er2650Lh
033 816567-6 2.71 3.28
Label Serien Er2650Lh
33 816567-6 2.71 3.28
Waarschuwingslabel Ms246.4
034 819430-2 2.71 3.28
Waarschuwingslabel Ms246.4
34 819430-2 2.71 3.28
Label Cs246.4C *
036 893508-9 2.71 3.28
Label Cs246.4C *
36 893508-9 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
037 814A82-0
Geen informatie beschikbaar, niet bestelbaar
37 814A82-0
Controlehandel Assy Pe254.4 A
038 126488-7 20.15 24.38
Controlehandel Assy Pe254.4 A
38 126488-7 20.15 24.38
Tapschroef 3X16 A
039 266130-9 0.83 1.00
Tapschroef 3X16 A
39 266130-9 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
040 451595-0
Geen informatie beschikbaar, niet bestelbaar
40 451595-0
Geen informatie beschikbaar, niet bestelbaar
041 451594-2
Geen informatie beschikbaar, niet bestelbaar
41 451594-2
Bladveer Ebh253U
042 232251-9 1.18 1.43
Bladveer Ebh253U
42 232251-9 1.18 1.43
Buisbeugel 24 Er2650Lh
044 346248-3 0.98 1.19
Buisbeugel 24 Er2650Lh
44 346248-3 0.98 1.19
Inbusbout Ck M5X14Mm DCU180 P
045 922218-2 0.83 1.00
Inbusbout Ck M5X14Mm DCU180 P
45 922218-2 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
046 451593-4
Geen informatie beschikbaar, niet bestelbaar
46 451593-4
Torsieveer 7 Ebh253U
047 233541-3 1.18 1.43
Torsieveer 7 Ebh253U
47 233541-3 1.18 1.43
Gaskabel Er2650Lh*
048 168571-4 5.06 6.12
Gaskabel Er2650Lh*
48 168571-4 5.06 6.12
Torsieveer 11 Ebh253U
049 233540-5 1.24 1.50
Torsieveer 11 Ebh253U
49 233540-5 1.24 1.50
Geen informatie beschikbaar, niet bestelbaar
050 451592-6
Geen informatie beschikbaar, niet bestelbaar
50 451592-6
Geen informatie beschikbaar, niet bestelbaar
051 638714-7
Geen informatie beschikbaar, niet bestelbaar
51 638714-7
Geen informatie beschikbaar, niet bestelbaar
052 638713-9
Geen informatie beschikbaar, niet bestelbaar
52 638713-9
Buitenkabel Er2650Lh
053 452071-7 2.71 3.28
Buitenkabel Er2650Lh
53 452071-7 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
054 266326-2
Geen informatie beschikbaar, niet bestelbaar
54 266326-2
Geen informatie beschikbaar, niet bestelbaar
055 188832-6
Geen informatie beschikbaar, niet bestelbaar
55 188832-6
Geen informatie beschikbaar, niet bestelbaar
060 126202-1
Geen informatie beschikbaar, niet bestelbaar
60 126202-1
Vleugelbout M4 Eh7500S
061 265791-2 0.83 1.00
Vleugelbout M4 Eh7500S
61 265791-2 0.83 1.00
Luchtfilterelement Ebh253U #
062 443141-3 2.71 3.28
Luchtfilterelement Ebh253U #
62 443141-3 2.71 3.28
Luchtfilterelement Ebh253U A
063 443140-5 2.71 3.28
Luchtfilterelement Ebh253U A
63 443140-5 2.71 3.28
Inbusbout M5X60Mm Ms246.4
064 266618-9 0.83 1.00
Inbusbout M5X60Mm Ms246.4
64 266618-9 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
065 126198-6
Geen informatie beschikbaar, niet bestelbaar
65 126198-6
Scheidingsplaat Pb7660.4
066 162346-3 7.22 8.74
Scheidingsplaat Pb7660.4
66 162346-3 7.22 8.74
O-Ring 15Mm Ebh253U A
67 213540-1 0.83 1.00
O-Ring 15Mm Ebh253U A
068 213540-1 0.83 1.00
O-Ring 15Mm Ebh253U A
68 213540-1 0.83 1.00
Luchtpijp Er2650Lh A
069 422099-9 3.54 4.28
Overdrukventiel Ebh253U P
069 424316-3 2.71 3.28
Luchtpijp Er2650Lh A
69 422099-9 3.54 4.28
Verbindingsbus Ms246.4 A
070 325665-0 0.83 1.00
Verbindingsbus Ms246.4 A
70 325665-0 0.83 1.00
Inlaatpakking Ms246.4
071 442153-3 0.83 1.00
Inlaatpakking Ms246.4
71 442153-3 0.83 1.00
Inbusbout M5X18Mm Er2650Lh A
072 266787-6 0.83 1.00
Inbusbout M5X18Mm Er2650Lh A
72 266787-6 0.83 1.00
Klem Ms245.4
073 451825-9 0.83 1.00
Klem Ms245.4
73 451825-9 0.83 1.00
Spruitstuk Ms254.4
074 451729-5 2.48 3.00
Spruitstuk Ms254.4
74 451729-5 2.48 3.00
O-Ring 12 Ms246.4
075 213547-7 1.02 1.23
O-Ring 12 Ms246.4
75 213547-7 1.02 1.23
Ontluchtingspijp Ex2650
076 422109-2 5.98 7.24
Ontluchtingspijp Ex2650
76 422109-2 5.98 7.24
Slangklem Ebh253U A
077 345918-1 0.83 1.00
Slangklem Ebh253U A
77 345918-1 0.83 1.00
Kleppendeksel Ms246.4 A
078 318745-9 6.70 8.11
Kleppendeksel Ms246.4 A
78 318745-9 6.70 8.11
Inbusbout M5X16 A
079 922221-3 0.83 1.00
Inbusbout M5X16 A
79 922221-3 0.83 1.00
Kleppendeksel Bin Er2650Lh
080 453860-3 0.83 1.00
Kleppendeksel Bin Er2650Lh
80 453860-3 0.83 1.00
Kleppendekselpakking Ms246.4
081 162304-9 1.18 1.43
Kleppendekselpakking Ms246.4
81 162304-9 1.18 1.43
Bougiedop Eh7500S
082 424302-4 2.84 3.44
Bougiedop Eh7500S
82 424302-4 2.84 3.44
Bougieveer Ebh253U A
83 324891-8 1.18 1.43
Bougie Ebh253U
084 168534-0 11.82 14.30
Bougie Ebh253U
84 168534-0 11.82 14.30
Kleppen Arm Ebh253U A
085 125554-7 4.45 5.38
Kleppen Arm Ebh253U A
85 125554-7 4.45 5.38
Pen 5Mm 2704 A
086 256200-2 0.83 1.00
Pen 5Mm 2704 A
86 256200-2 0.83 1.00
Kleppenpen 2.5Mm Ebh253U A
087 256865-0 0.83 1.00
Kleppenpen 2.5Mm Ebh253U A
87 256865-0 0.83 1.00
Klepborgring Ebh253U A
088 325668-4 2.02 2.44
Klepborgring Ebh253U A
88 325668-4 2.02 2.44
Koppelingshuis Em2653Lh A
089 143823-4 19.23 23.27
Koppelingshuis Em2653Lh A
89 143823-4 19.23 23.27
Geen informatie beschikbaar, niet bestelbaar
090 922228-9
Geen informatie beschikbaar, niet bestelbaar
90 922228-9
Afstandbus Ebh253U *
091 450569-8 0.98 1.19
Afstandbus Ebh253U *
91 450569-8 0.98 1.19
Borgring S-12
092 961052-5 0.83 1.00
Borgring S-12
92 961052-5 0.83 1.00
Kogellager 6201Llu P
093 210111-5 5.30 6.41
Bougieveer Ebh253U A
093 324891-8 1.18 1.43
Kogellager 6201Llu P
93 210111-5 5.30 6.41
Borgring R-32 EBH341L P
094 962151-6 0.83 1.00
Borgring R-32 EBH341L P
94 962151-6 0.83 1.00
Koppelingstrommel Ex2650L P
095 165704-2 15.56 18.83
Koppelingstrommel Ex2650L P
95 165704-2 15.56 18.83
Inbusbout M6X25Mm A
096 266864-4 1.24 1.50
Inbusbout M6X25Mm A
96 266864-4 1.24 1.50
Sluitring 8 Ebh253U *
097 267817-6 0.83 1.00
Sluitring 8 Ebh253U *
97 267817-6 0.83 1.00
Koppeling Cpl Er2650Lh A
098 126135-0 10.97 13.27
Koppeling Cpl Er2650Lh A
98 126135-0 10.97 13.27
Koppelingschoen Ebh253U*
099 168498-8 8.21 9.93
Koppelingschoen Ebh253U*
99 168498-8 8.21 9.93
Trekveer 7 Er2650Lh *
100 231881-3 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
101 267812-6
Borgmoer Ms246.4
102 264039-9 0.83 1.00
Vliegwiel Ms246.4U
103 318569-3 10.99 13.30
Slang Ms246.4 A
104 444021-6 0.83 1.00
Inbusbout M4X20Mm Ms246.4 A
105 266602-4 0.83 1.00
Afstandbus Ms246.4 A
106 452049-0 0.83 1.00
Ontsteking Em2653Lh A
107 161483-0 30.70 37.15
Pen 5Mm Ebh253U A
108 268238-5 0.83 1.00
Tuimelaartandwiel Ebh253U A
109 125552-1 23.06 27.90
Nokken Tiller Ebh253U A
110 313169-4 2.71 3.28
Pen 4Mm Ebh253U A
112 268239-3 0.83 1.00
Carterdekselpakking Ebh253U A
113 162274-2 1.67 2.02
Carterdeksel Ebh253U A
114 318443-5 4.14 5.01
Inbusbout M5X16 A
115 922221-3 0.83 1.00
Cilinderblok Assy Er2650Lh
116 135478-9 130.74 158.20
Inbusbout M5X16 A
117 922221-3 0.83 1.00
Controle Klep Ebh253U A
118 424201-0 1.67 2.02
Uitlaatpakking Ms246.4 A
119 346331-6 3.12 3.78
Uitlaat Ms246.4
120 168554-4 7.22 8.74
Inbusbout M5X40Mm Ck DLS211 P
121 266440-4 1.02 1.23
Startpulley Bhx2501 A
122 168483-1 2.10 2.54
Uitlaatplaat Ms246.4*
123 451731-8 1.00 1.21
Inbusbout Ck M5X14Mm DCU180 P
124 922218-2 0.83 1.00
Draadboom Ms246.4
125 638707-4 1.39 1.68
Draadboom Ms246.4
126 638708-2 3.12 3.78
Inbusbout Ck M5X14Mm DCU180 P
128 922218-2 0.83 1.00
Cilinderkap Ms246.4 A
129 453569-7 9.67 11.70
Inbusbout Ck M5X14Mm DCU180 P
130 922218-2 0.83 1.00
Dempingsrubber
131 424082-2 1.46 1.77
Inbusbout M5X12
132 922211-6 0.83 1.00
Inbusbout M5X18Mm
133 922226-3 0.83 1.00
Houder-, Pijp
134 318249-1 2.84 3.44
Houder-, Pijp
135 318250-6 2.84 3.44
Dempingsrubber
136 424083-0 1.46 1.77
Afstandhouder Ebh253U A
137 424200-2 0.83 1.00
Drukveer 9 A
138 234108-0 2.48 3.00
Uitlaatklep Ebh253U A
140 326366-3 3.96 4.79
Inlaatklep Ebh253U A
143 326367-1 4.67 5.65
Geen informatie beschikbaar, niet bestelbaar
144 257298-2
Zuigerveerset Ebh253U A
145 196595-0 21.08 25.51
Geen informatie beschikbaar, niet bestelbaar
146 257300-1
Zuiger Ebh253U A
147 318441-9 9.24 11.18
Inlegspie 3 Ms355.4U A
148 254040-2 2.71 3.28
Krukas Em2653Lh A
149 123774-7 30.49 36.89
Niet meer leverbaar, geen vervanging
150 213148-1
Sluitring 23 Ebh253U A
151 267400-9 1.39 1.68
Keering 12 EBH253U A
152 213147-3 2.02 2.44
Zuigerpen Ebh253U A
153 257781-9 2.71 3.28
Borgring Tbv Z-Pen Ebh253U A
154 233976-8 0.83 1.00
Carterpakking Er2650Lh A
155 162345-5 2.02 2.44
Toevoer Klep Ebh253U A
156 346083-9 1.39 1.68
Borgplaat Er2650Lh
157 318910-0 1.67 2.02
Inbusbout M4X10 Bpt350 A
158 922112-8 0.83 1.00
Karterdeksel Ms246.4
159 318588-9 7.57 9.16
Inbusbout M5X16 A
160 922221-3 0.83 1.00
Stootbuffer Ms246.4
161 424344-8 0.83 1.00
Pakkingring Ms246.4 A
162 346305-7 0.83 1.00
Cartebout M6X8Mm Ms246.4
163 266611-3 0.83 1.00
O-Ring 20 Ms246.4
164 213548-5 1.67 2.02
Verbindingsbus Ms246.4 A
165 325665-0 0.83 1.00
Slangklem Ebh253U A
166 282020-8 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
167 325666-8
Olieleiding Ms246.4
168 424301-6 3.54 4.28
Oliedop Ms246.4 A
169 452047-4 1.39 1.68
Pakking Ms246.4 A
170 424343-0 0.83 1.00
Oliepijp Ms246.4
171 452048-2 3.29 3.98
Inbusbout Ck M5X14Mm DCU180 P
172 922218-2 0.83 1.00
Tankdop Assy Ms246.4 #
173 127112-5 12.22 14.79
Geen informatie beschikbaar, niet bestelbaar
174 451739-2
Opvoerslang Er2650Lh A
175 168755-4 5.06 6.12
Slangklem Ebh253U A
176 282020-8 0.83 1.00
Brandstoffilter Ms246.4 A
177 163518-3 3.12 3.78
Benzinetank Ms246.4
178 451736-8 9.67 11.70
Dempingsrubber
179 424080-6 0.83 1.00
Dempingsrubber
180 424081-4 0.83 1.00
Tanksteun Ms246.4
181 451737-6 1.67 2.02
Inbusbout Ck M5X14Mm DCU180 P
182 922218-2 0.83 1.00
Startinrichting Er2650Lh A
183 195308-6 15.60 18.88
Startergreep Ebh253U A
184 424319-7 2.71 3.28
Geen informatie beschikbaar, niet bestelbaar
185 424359-5
Geen informatie beschikbaar, niet bestelbaar
187 266585-8
Swing Arm Eh490V A
188 325923-4 1.39 1.68
Binnenbus Eh490V/Bhx2501 A
189 451938-6 1.67 2.02
Startkoordtrommel Em4250 A
190 451937-8 4.45 5.38
Starterveer Ebh253U A
191 232258-5 5.71 6.91
Starterkoord Er2650Lh
192 444023-2 9.67 11.70
Geen informatie beschikbaar, niet bestelbaar
193 451733-4
Met.Schroef Ph2 M5X16Mm Ck A
194 922223-9 0.83 1.00
Label Dolmar Ms246.4
196 891121-7 2.84 3.44
Carburateur Ex2650 A
197 168762-7 59.21 71.64
Zwenkelement Ebh253U A
198 325922-6 4.14 5.01
Geen informatie beschikbaar, niet bestelbaar
199 413140-9
Met.Schroef Ph2 M3X18Mm Ck *
200 266581-6 1.18 1.43
Seegering E-3 A
201 257964-1 2.02 2.44
O-Ring 2 A
202 213538-8 2.02 2.44
Gasnaald Ms246.4
203 325985-2 8.21 9.93
Drukveer 5-9 Ebh253U A
204 234183-6 2.84 3.44
Membraampakking Ebh253U A
205 442155-9 2.36 2.86
Pomp Diafragma Ps222 A
206 WJ00009599 3.96 4.79
Pomphuis Ex2650/Lt246
207 141737-1 13.82 16.72
Geen informatie beschikbaar, niet bestelbaar
208 352010-6
Membraampakking Ebh253U A
209 442154-1 2.36 2.86
Membraam Ms246.4 A
210 168620-7 13.82 16.72
Luchtzuiverhuis Ebh253U A
211 140438-8 10.50 12.70
Opvoerpomp Ebh253U A
212 424314-7 3.54 4.28
Pompdeksel Ebh253U A
213 346270-0 3.54 4.28
Parker 3X24Mm Ck A
214 266582-4 0.83 1.00
Waarschuwingslabel Fuel A
215 810455-9 2.84 3.44
Label Indicatie Cs246
216 800F73-7 2.71 3.28
Sluitring 6Mm A
217 267214-6 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
223 265C54-4
Chokeplaat Ms246.4
224 452219-1 2.84 3.44
Chokehandel Ms246.4
231 452220-6 2.71 3.28
Tapschroef Pt3X10 A
232 266007-8 0.83 1.00
Verdeler Er2650Lh/Pb7660
233 352020-3 3.54 4.28
Verdeelblok Er2650Lh/Pb7660
234 453865-3 2.48 3.00
Carterplaat Er2650Lh
235 453862-9 1.99 2.41

Er bevinden zich 0 artikelen in uw winkelwagen.
