Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DA330D'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

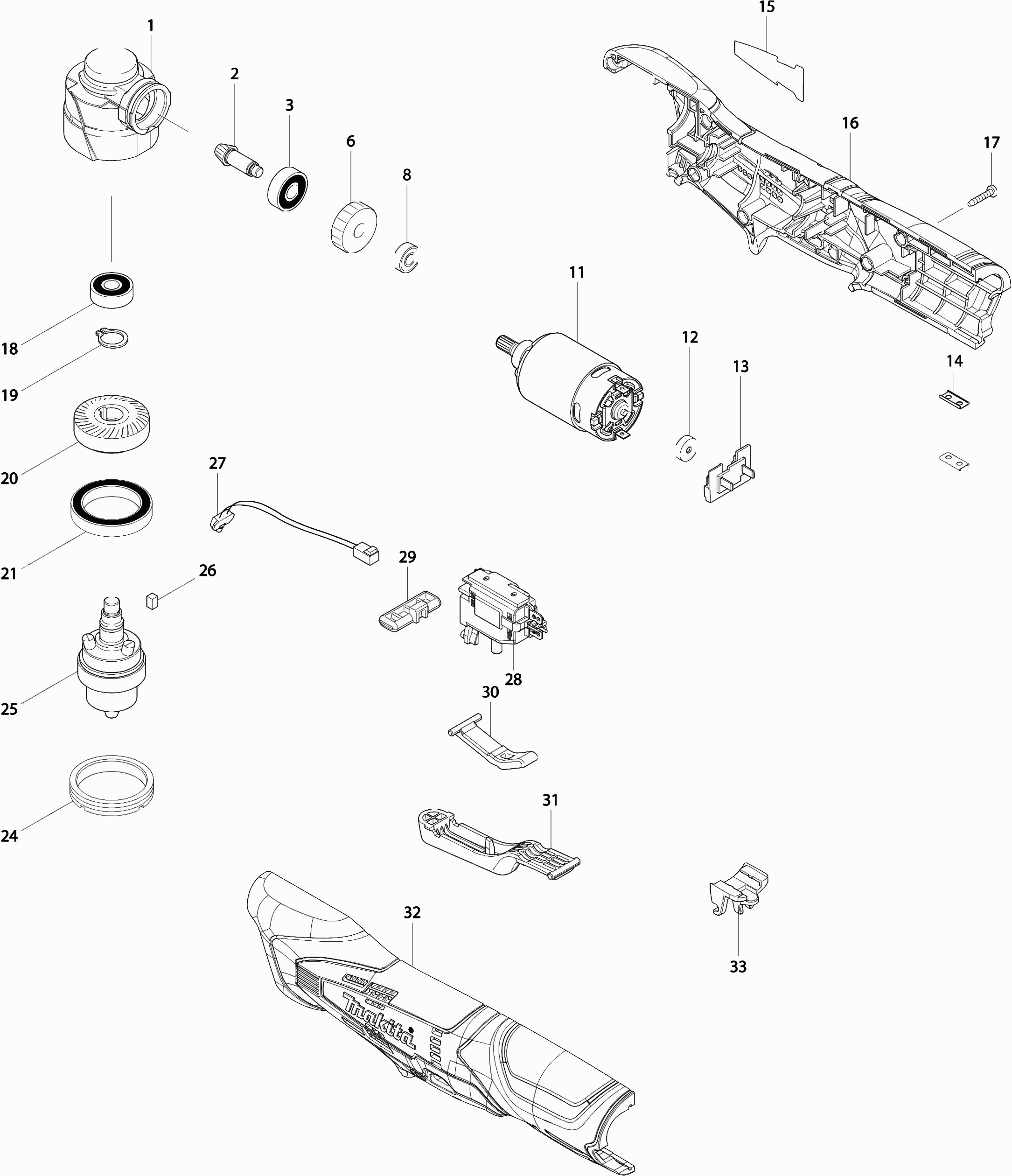

Tekeningen van de Makita DA330D
Onderdelen lijst van de Makita DA330D
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tandwielhuis | ||||
001 | 318933-8 | 9.52 | 11.52 | |
Tandwiel 6 | ||||
002 | 227600-3 | 5.88 | 7.11 | |
Kogellager 608Zz A | ||||
003 | 210046-0 | 0.83 | 1.00 | |
Tandwiel 42 | ||||
006 | 227328-3 | 4.58 | 5.54 | |
Kogellager 696ZZ A | ||||
008 | 210026-6 | 3.65 | 4.42 | |
Motor Dc 10.8v | ||||
011 | 629978-4 | 27.35 | 33.09 | |
Kap | ||||
012 | 424529-6 | 0.83 | 1.00 | |
Motoraansluiting | ||||
013 | 643830-2 | 1.21 | 1.46 | |
Klemplaatset | ||||
014 | 345998-7 | 0.83 | 1.00 | |
Naamplaat | ||||
015 | 814B93-1 | 2.80 | 3.39 | |
Motorhuis | ||||
016 | 187528-6 | 11.16 | 13.50 | |
Tapschroef 3x16 | ||||
017 | 266130-9 | 0.83 | 1.00 | |
Kogellager 608Zz A | ||||
018 | 210046-0 | 0.83 | 1.00 | |
Borgring S-12 | ||||
019 | 961052-5 | 0.83 | 1.00 | |
Tandwiel 31 | ||||
020 | 227601-1 | 10.81 | 13.08 | |
Kogellager 6806ddw | ||||
021 | 211423-9 | 4.08 | 4.94 | |
Lager borgring 36-43 | ||||
024 | 285842-5 | 3.22 | 3.90 | |
Boorkop tandkrans 1,0-10 mm | ||||
025 | 766018-8 | 25.10 | 30.37 | |
Inlegspie 4 | ||||
026 | 254201-4 | 0.83 | 1.00 | |
Licht circuit | ||||
027 | 620177-1 | 5.88 | 7.11 | |
Schakelaar | ||||
028 | 650666-2 | 31.62 | 38.26 | |
F/r schakelknop | ||||
029 | 450610-7 | 1.43 | 1.73 | |
Sponsrubber afdichting | ||||
029A | 424248-4 | 0.83 | 1.00 | |
Verbindingsplaat | ||||
030 | 454100-2 | 0.83 | 1.00 | |
Schakelaarhandel | ||||
031 | 454102-8 | 1.21 | 1.46 | |
Motorhuis | ||||
032 | 187528-6 | 11.16 | 13.50 | |
Boorkopsleutelhouder | ||||
033 | 454099-1 | 1.01 | 1.22 | |
Sponsrubber afdichting | ||||
034 | 424248-4 | 0.83 | 1.00 |
