Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DBC260U'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

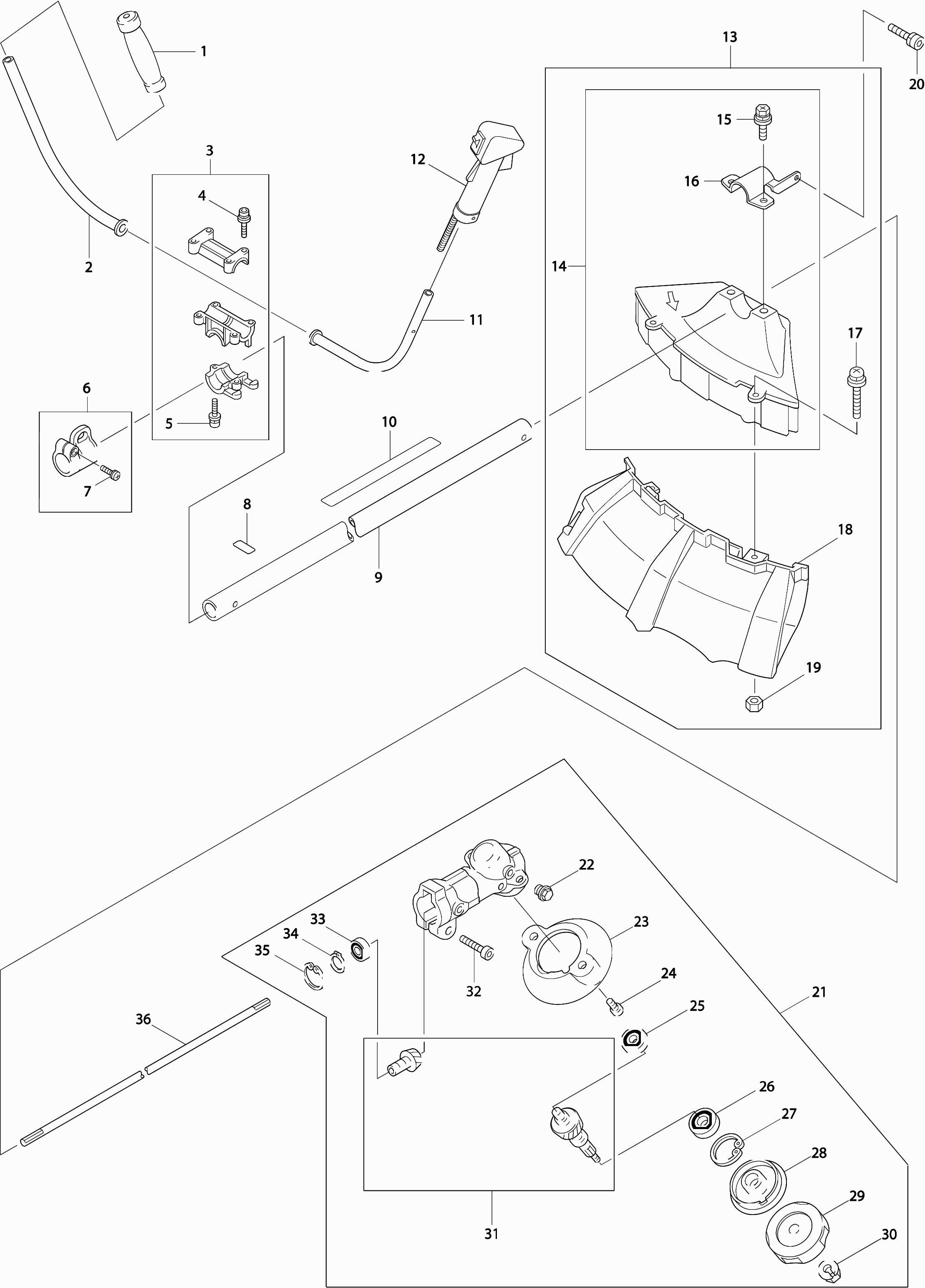

Tekeningen van de Makita DBC260U
Onderdelen lijst van de Makita DBC260U
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Geen informatie beschikbaar, niet bestelbaar | ||||
001 | 273526-7 | |||
Greep Em4340 A | ||||
002 | 331821-2 | 4.92 | 5.95 | |
Niet meer leverbaar, geen vervanging | ||||
003 | 6254031001 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
004 | 266805-0 | |||
Bout 5X30 Rbc410-Rbk410 | ||||
005 | 0119059940 | 0.83 | 1.00 | |
Draaghaak trimmer | ||||
006 | 126378-4 | 4.00 | 4.84 | |
Schroef Assy Ptr2500 A | ||||
007 | 266788-4 | 0.83 | 1.00 | |
Waarschuwingslabel Pe-254.4A | ||||
008 | 808723-2 | 2.71 | 3.28 | |
Pijp | ||||
009 | 6251056000 | 30.70 | 37.15 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
010 | 6259549500 | |||
Greep Em4340 A | ||||
011 | 331951-9 | 7.08 | 8.57 | |
Regelhandgreep A | ||||
012 | 6255069001 | 36.05 | 43.62 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 6258064000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
014 | 6258065000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
015 | 266575-1 | |||
Klem, Beschermer- | ||||
016 | 6258509400 | 4.45 | 5.38 | |
Schroef Ms22C/U | ||||
017 | 0140059380 | 0.83 | 1.00 | |
Beschermkapopb.Rand Mes Drdk.A | ||||
018 | 140424-9 | 12.22 | 14.79 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
019 | 0021805000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
020 | 0119059490 | |||
Tandwielhuis A | ||||
021 | 123820-6 | 36.08 | 43.66 | |
Oliebout Em4250 * | ||||
022 | 265578-2 | 1.39 | 1.68 | |
Beschermring Rbc230-260 A | ||||
023 | 450653-9 | 2.02 | 2.44 | |
Schroef M5X12 A | ||||
024 | 911213-7 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
025 | 0600069990 | |||
Kogellager 6000Ddu Bo5010 | ||||
026 | 210020-8 | 4.45 | 5.38 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
027 | 0031426000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
028 | 6218501601 | |||
Spanring Rbc230-260 A | ||||
029 | 168797-8 | 3.54 | 4.28 | |
Moer Em4250 A | ||||
030 | 264018-7 | 1.18 | 1.43 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
031 | 6243008002 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
032 | 266805-0 | |||
Kogellager 609Zz A | ||||
033 | 210049-4 | 3.28 | 3.97 | |
Borgring * | ||||
034 | 257986-1 | 2.71 | 3.28 | |
Seegering R24 Btp140 A | ||||
035 | 962113-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
036 | 6191500401 | |||
Regelhandgreep A | ||||
037 | 6255069001 | 36.05 | 43.62 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
038 | 0119059980 | |||
Veer Rpt250 P | ||||
039 | 6195006050 | 1.39 | 1.68 | |
Kabelset | ||||
040 | 6255069010 | 27.90 | 33.76 | |
Kabel Compleet A | ||||
041 | 6255069021 | 14.24 | 17.23 | |
Gashandelknop Em4250 * | ||||
042 | 6215022030 | 8.27 | 10.01 | |
Handel Ms3202 A | ||||
043 | 452278-5 | 2.15 | 2.60 | |
Afdekkingsdop Rpt250 P | ||||
044 | 6195006150 | 1.67 | 2.02 | |
Veer Rpt250 P | ||||
045 | 6195006050 | 1.39 | 1.68 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
046 | 264049-6 | |||
Inlaatpakking DBC260 A | ||||
047 | 413157-2 | 0.98 | 1.19 | |
Isolatieplaat, Carburateur- P | ||||
048 | S135173092 | 2.71 | 3.28 | |
Inlaatpakking P | ||||
049 | S135993842 | 1.20 | 1.45 | |
Met.Schr.Ck M5X25Mm Bbx7600 A | ||||
050 | 266749-4 | 1.67 | 2.02 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
051 | 141700-4 | |||
Isolator | ||||
052 | S199513670 | 9.24 | 11.18 | |
Pakking, Isolator- | ||||
053 | S135994490 | 2.38 | 2.88 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
054 | 0119059630 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
055 | 424491-5 | |||
BOUGIE A | ||||
056 | 168517-0 | 5.06 | 6.12 | |
Cilinder Dbc260U/L P | ||||
057 | S110213770 | 30.69 | 37.13 | |
Uitlaatpakking* | ||||
058 | 5263501200 | 3.54 | 4.28 | |
Uitlaat P | ||||
059 | S135043271 | 92.95 | 112.47 | |
Bout Htr5600 A | ||||
060 | 266754-1 | 1.54 | 1.86 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
061 | S199513451 | |||
Uitlaatkap Dbc260L/U | ||||
062 | 450399-7 | 6.38 | 7.72 | |
Deksel, Cilinder- | ||||
063 | 450397-1 | 11.82 | 14.30 | |
Schroef Assy Ptr2500 A | ||||
064 | 266788-4 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
065 | 0736309870 | |||
Bougiedop | ||||
066 | 424079-1 | 1.67 | 2.02 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
067 | 0654009931 | |||
Inbusschroef M4x20mm CK | ||||
068 | 922138-0 | 0.83 | 1.00 | |
Ontsteking * | ||||
069 | S150053510 | 30.69 | 37.13 | |
Kabel Compleet | ||||
070 | S185603500 | 3.12 | 3.78 | |
Startinrichting * | ||||
071 | 5265009000 | 29.35 | 35.51 | |
Stopper Rbc415 P | ||||
072 | 5315001030 | 2.02 | 2.44 | |
Startergreep Ms335.4U A | ||||
073 | 424317-1 | 2.71 | 3.28 | |
Starterveer Ebh253U A | ||||
074 | 232258-5 | 5.71 | 6.91 | |
Haspel | ||||
075 | 5265007030 | 12.19 | 14.75 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
076 | 5265007050 | |||
Nokschijf * | ||||
077 | 5265007040 | 3.12 | 3.78 | |
Schroefset Eh490V P | ||||
078 | 5195002060 | 2.38 | 2.88 | |
Poelie | ||||
079 | 5195018000 | 6.38 | 7.72 | |
Startkoord | ||||
080 | 5265007110 | 1.67 | 2.02 | |
Label, Model- | ||||
081 | 5269500500 | 2.38 | 2.88 | |
Niet meer leverbaar, geen vervanging | ||||
082 | 0140059330 | |||
Pakking, Cilinder- P | ||||
083 | S110993460 | 1.99 | 2.41 | |
Zuigerveer A | ||||
084 | 257334-4 | 3.12 | 3.78 | |
Zuiger A | ||||
085 | 318858-6 | 11.82 | 14.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
086 | S115323041 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
087 | S198343210 | |||
Naaldrollager | ||||
088 | S042709008 | 5.70 | 6.90 | |
Krukas | ||||
089 | 5262004000 | 82.47 | 99.79 | |
Vliegwiel | ||||
090 | S150103600 | 19.29 | 23.34 | |
Moer | ||||
091 | S020109107 | 1.00 | 1.21 | |
Ring Em4250 P | ||||
092 | 5928500300 | 0.98 | 1.19 | |
Koppelingschoen Rpt250 | ||||
093 | 5928500000 | 10.50 | 12.70 | |
Veer | ||||
094 | 5928500600 | 2.02 | 2.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
095 | 0200089911 | |||
Koppelingsbout Rpt250 * | ||||
096 | 5928500400 | 3.54 | 4.28 | |
Koppelingstrommel | ||||
097 | 6252022000 | 23.04 | 27.88 | |
Koppelingshuis | ||||
098 | 450395-5 | 55.67 | 67.36 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
099 | 0119059630 | |||
Buiten Borgring Rbc260-310-Rbk | ||||
100 | 0031512000 | 0.83 | 1.00 | |
Dempingsrubber | ||||
101 | 424123-4 | 1.39 | 1.68 | |
Houder-, Pijp | ||||
102 | 318249-1 | 2.84 | 3.44 | |
Dempingsrubber | ||||
103 | 424082-2 | 1.46 | 1.77 | |
Bout 5X12 A | ||||
104 | 0119059900 | 1.02 | 1.23 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
105 | 0119059630 | |||
Houder-, Pijp | ||||
106 | 318250-6 | 2.84 | 3.44 | |
Dempingsrubber | ||||
107 | 424083-0 | 1.46 | 1.77 | |
Statief | ||||
108 | 345882-6 | 2.71 | 3.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
109 | 266020-6 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
110 | 0851209981 | |||
Slangklem Ebh253U | ||||
111 | 345920-4 | 0.83 | 1.00 | |
Brandstoffilter Dcs230T A | ||||
112 | 163447-0 | 3.11 | 3.76 | |
Dempingsrubber | ||||
113 | 424080-6 | 0.83 | 1.00 | |
Benzinetank Dbc260L * | ||||
114 | 450400-8 | 14.48 | 17.52 | |
Dempingsrubber | ||||
115 | 424081-4 | 0.83 | 1.00 | |
Tankdop Dbc260L/U/Ms26C/U A | ||||
116 | 5266008001 | 11.84 | 14.33 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
117 | 5266010000 | |||
Benzine/Oliedop Cpl A | ||||
118 | 168668-9 | 10.52 | 12.73 | |
Krukashuis * | ||||
119 | 5261003000 | 82.76 | 100.14 | |
Bout 5X30 Eb7650 A | ||||
120 | 922253-0 | 1.02 | 1.23 | |
Keerring, Olie- P | ||||
121 | S050209070 | 2.38 | 2.88 | |
Kogellager 6201 P | ||||
122 | 211109-5 | 4.45 | 5.38 | |
Krukashuispakking P | ||||
123 | S110993450 | 1.20 | 1.45 | |
Keerring 12Mm A | ||||
124 | 213682-1 | 2.38 | 2.88 | |
Carburateur Dbc260* | ||||
125 | 5266009000 | 50.69 | 61.33 | |
Zwenkelement | ||||
126 | 5246001210 | 3.12 | 3.78 | |
Revet Tbv Afstelnaald Rbc420 P | ||||
127 | 5426005030 | 2.36 | 2.86 | |
Schroef P | ||||
128 | 5266009020 | 0.98 | 1.19 | |
Seegering E-3 A | ||||
129 | 257964-1 | 2.02 | 2.44 | |
Kabelsteun | ||||
130 | 5266009030 | 5.06 | 6.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
131 | 5926002040 | |||
Pomp Diafragma Ps222 A | ||||
132 | WJ00009599 | 3.96 | 4.79 | |
Pomphuis | ||||
133 | 5266002010 | 25.36 | 30.69 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
134 | 352010-6 | |||
Membraampakking Ebh253U A | ||||
135 | 442154-1 | 2.36 | 2.86 | |
Membraam Ms246.4 A | ||||
136 | 168620-7 | 13.82 | 16.72 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
137 | 5236046060 | |||
Opvoerpomp Ebh253U A | ||||
138 | 424314-7 | 3.54 | 4.28 | |
Pompdeksel Ebh253U A | ||||
139 | 346270-0 | 3.54 | 4.28 | |
Parker 3X24Mm Ck A | ||||
140 | 266582-4 | 0.83 | 1.00 | |
Plaat Tbv Luchtfilter | ||||
141 | 5263005000 | 5.06 | 6.12 | |
Pakking, Carburateur A | ||||
142 | 413158-0 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
143 | 5013502400 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
144 | 5263501300 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
145 | 0043105603 | |||
Deksel Tbv Luchtfilter | ||||
146 | 450403-2 | 1.67 | 2.02 | |
Schroef Assy Ptr2500 A | ||||
147 | 266788-4 | 0.83 | 1.00 | |
Draaggarnituur | ||||
149 | 6247001001 | 45.00 | 54.45 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
150 | 6347004000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
151 | 370341450 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
152 | 6119019001 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
153 | 783223-2 | |||
Kabelklem Em4250 * | ||||
154 | 450563-0 | 2.02 | 2.44 |
