Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DBC3300'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:
Tekeningen van de Makita DBC3300
Onderdelen lijst van de Makita DBC3300
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||

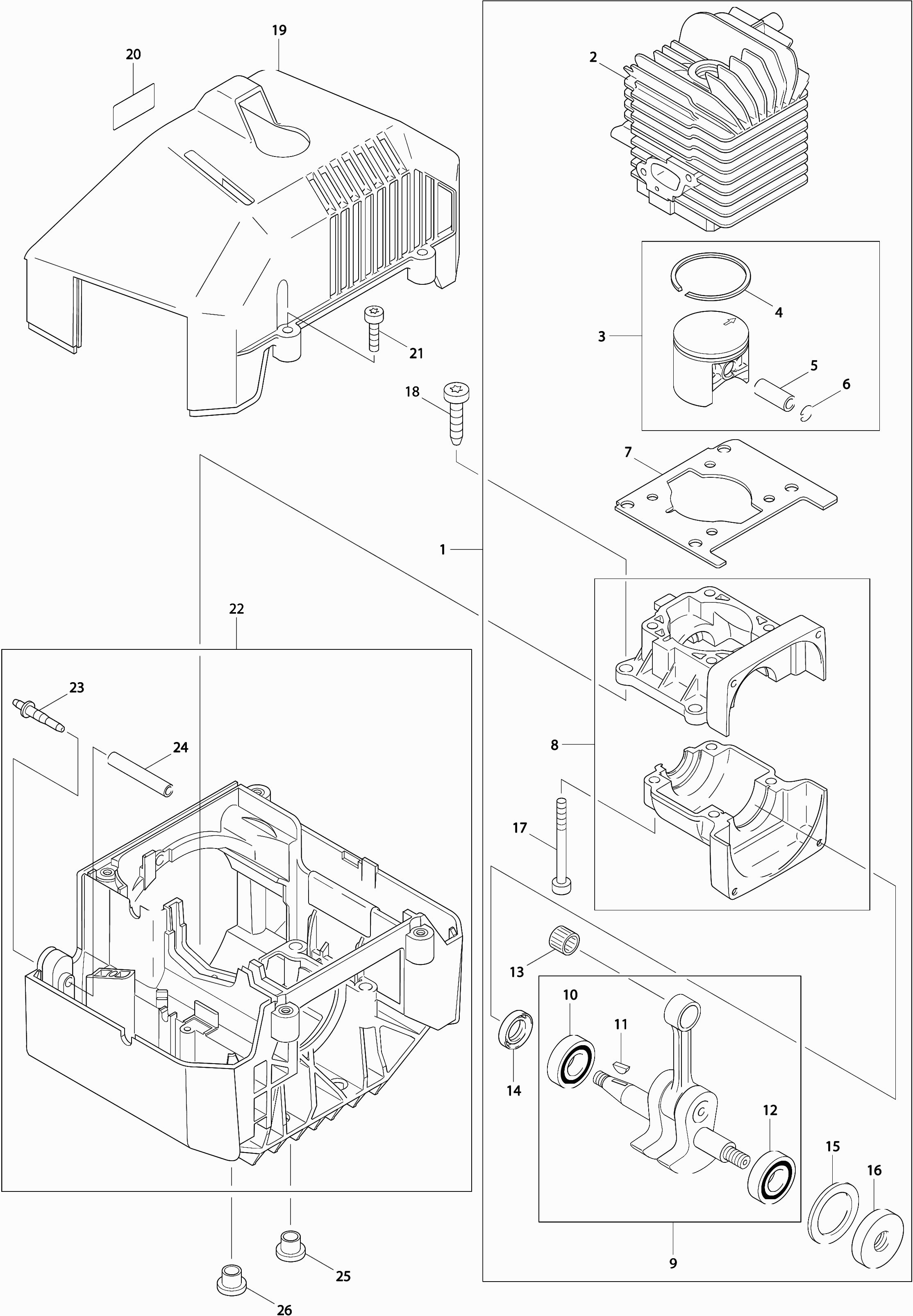

| 001 | 384100100@141 | |||
| Cilinder D=37 | ||||
| 002 | 384131012@141 | 203.29 | 245.98 | |
| Zuiger 37mm | ||||
| 003 | 957132384@141 | 35.86 | 43.39 | |
| Zuigerveer | ||||
| 004 | 021132030@141 | 16.84 | 20.38 | |
| Zuigerpen | ||||
| 005 | 385132030@141 | 8.46 | 10.24 | |
| Borgring | ||||
| 006 | 385132040@141 | 1.72 | 2.08 | |
| Cilinderpakking Dbc3300 A | ||||
| 007 | 965527010@141 | 8.84 | 10.70 | |
| Krukashuis set | ||||
| 008 | 385111102@141 | 66.84 | 80.88 | |
| Krukas | ||||
| 009 | 385120100@141 | 199.86 | 241.83 | |
| Kogellager 6201 | ||||
| 010 | 211109-5@141 | 4.58 | 5.54 | |
| Spie 2.0x3.7 | ||||
| 011 | 939620371@141 | 1.06 | 1.28 | |
| Kogellager 6201 | ||||
| 012 | 211109-5@141 | 4.58 | 5.54 | |
| Naaldlager | ||||
| 013 | 962211033@141 | 7.44 | 9.00 | |
| Afdichting 12-20x5 | ||||
| 014 | 962900057@141 | 5.22 | 6.32 | |
| Ring | ||||
| 015 | 900006217@141 | 1.21 | 1.46 | |
| Keerring | ||||
| 016 | 962900060@141 | 6.58 | 7.96 | |
| Met.schroef Ck M5x55mm | ||||
| 017 | 908505555@141 | 1.43 | 1.73 | |
| Cilinder schroef 6,7x30 | ||||
| 018 | 913467304@141 | 1.01 | 1.22 | |
| Afdekhuis | ||||
| 019 | 385118613@141 | 37.16 | 44.96 | |
| Met.Schroef Ck M5X20Mm | ||||
| 021 | 266607-4@141 | 0.83 | 1.00 | |
| Motorhuis | ||||
| 022 | 386110313@141 | 74.76 | 90.46 | |
| Nippel A | ||||
| 023 | 001131020@141 | 5.22 | 6.32 | |
| Benzineslang 2,5x5,5mm 100cm | ||||
| 024 | 965452090@141 | 17.90 | 21.66 | |
| Stop Dbc * | ||||
| 025 | 965404240@141 | 1.43 | 1.73 | |
| Stop Dbc * | ||||
| 026 | 965404240@141 | 1.43 | 1.73 | |

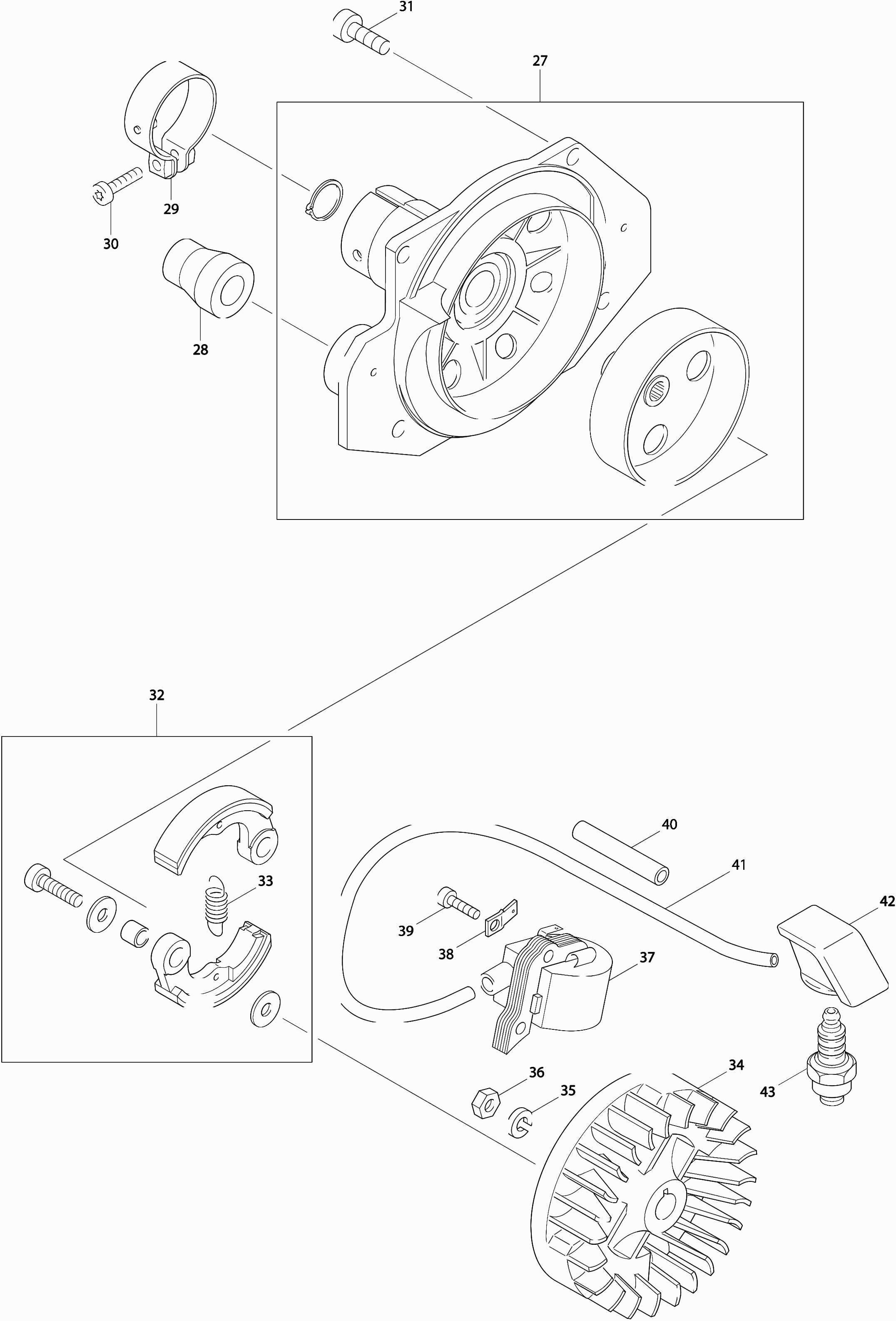

| Koppelinghuis | ||||
| 027 | 385217000@141 | 74.76 | 90.46 | |
| Buffer | ||||
| 028 | 965403380@141 | 5.88 | 7.11 | |
| Spanring voor koppeling | ||||
| 029 | 965903062@141 | 11.68 | 14.13 | |
| Torx schroef 6x25 | ||||
| 030 | 908006255@141 | 1.21 | 1.46 | |
| Cilinder schroef 6,7x25 | ||||
| 031 | 913467254@141 | 1.01 | 1.22 | |
| Koppeling Dbc3300-4000 | ||||
| 032 | 010181000@141 | 43.02 | 52.05 | |
| Veer | ||||
| 033 | 385184020@141 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 034 | 385141012@141 | |||
| Veerring 8mm EA3201S A | ||||
| 035 | 267822-3@141 | 0.83 | 1.00 | |
| Zeskantmoer M8X1 A | ||||
| 036 | 264022-6@141 | 1.01 | 1.22 | |
| Ontsteking Dbc3300-4000 A | ||||
| 037 | 385143032@141 | 70.18 | 84.92 | |
| Stekker * | ||||
| 038 | 965605411@141 | 1.01 | 1.22 | |
| Met.Schroef Ck M5X20Mm | ||||
| 039 | 266607-4@141 | 0.83 | 1.00 | |
| Isolatieleiding 6X0,5X1000MM P | ||||
| 040 | 970502120@141 | 6.58 | 7.96 | |
| Bougieleiding 100cm | ||||
| 041 | 970310200@141 | 6.58 | 7.96 | |
| Bougiedop inkl klem | ||||
| 042 | 385147100@141 | 9.52 | 11.52 | |
| BOUGIE A | ||||
| 043 | 168517-0@141 | 5.22 | 6.32 | |

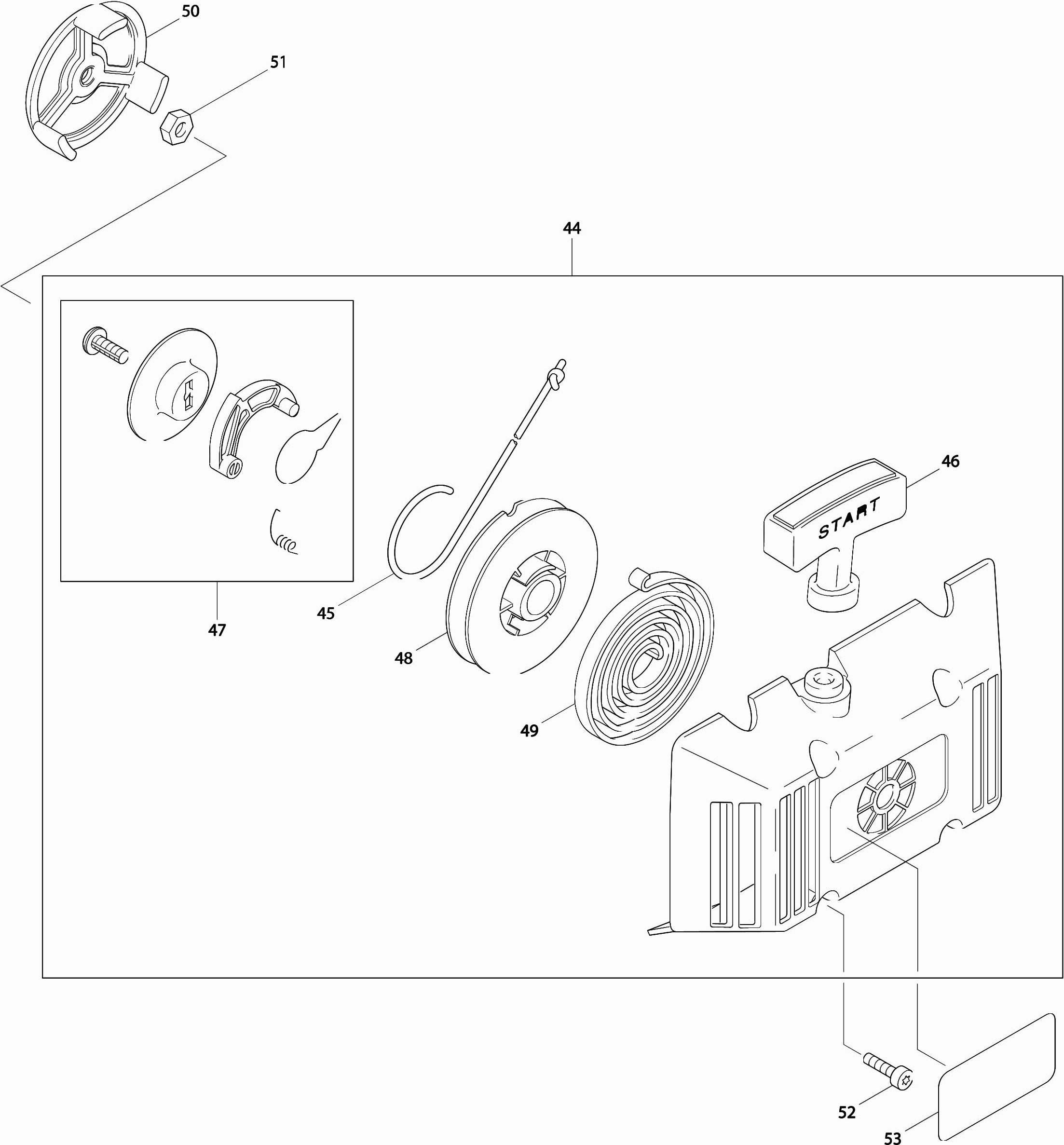

| Startinrichting DBC3300 | ||||
| 044 | 385160304@141 | 31.62 | 38.26 | |
| Koord | ||||
| 045 | 387164010@141 | 6.60 | 7.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 046 | 957404691@141 | |||
| Reparatieset starter | ||||
| 047 | 957160385@141 | 11.32 | 13.70 | |
| Starter trommel | ||||
| 048 | 385162020@141 | 11.68 | 14.13 | |
| Terugloopveer | ||||
| 049 | 385163100@141 | 11.32 | 13.70 | |
| Starter wiel | ||||
| 050 | 385166040@141 | 6.58 | 7.96 | |
| Zeskantmoer M8X1 A | ||||
| 051 | 264022-6@141 | 1.01 | 1.22 | |
| Met.Schroef Ck M5X20Mm | ||||
| 052 | 266607-4@141 | 0.83 | 1.00 | |
| Label (Startinr.) Dbc * | ||||
| 053 | 980114147@141 | 9.54 | 11.54 | |

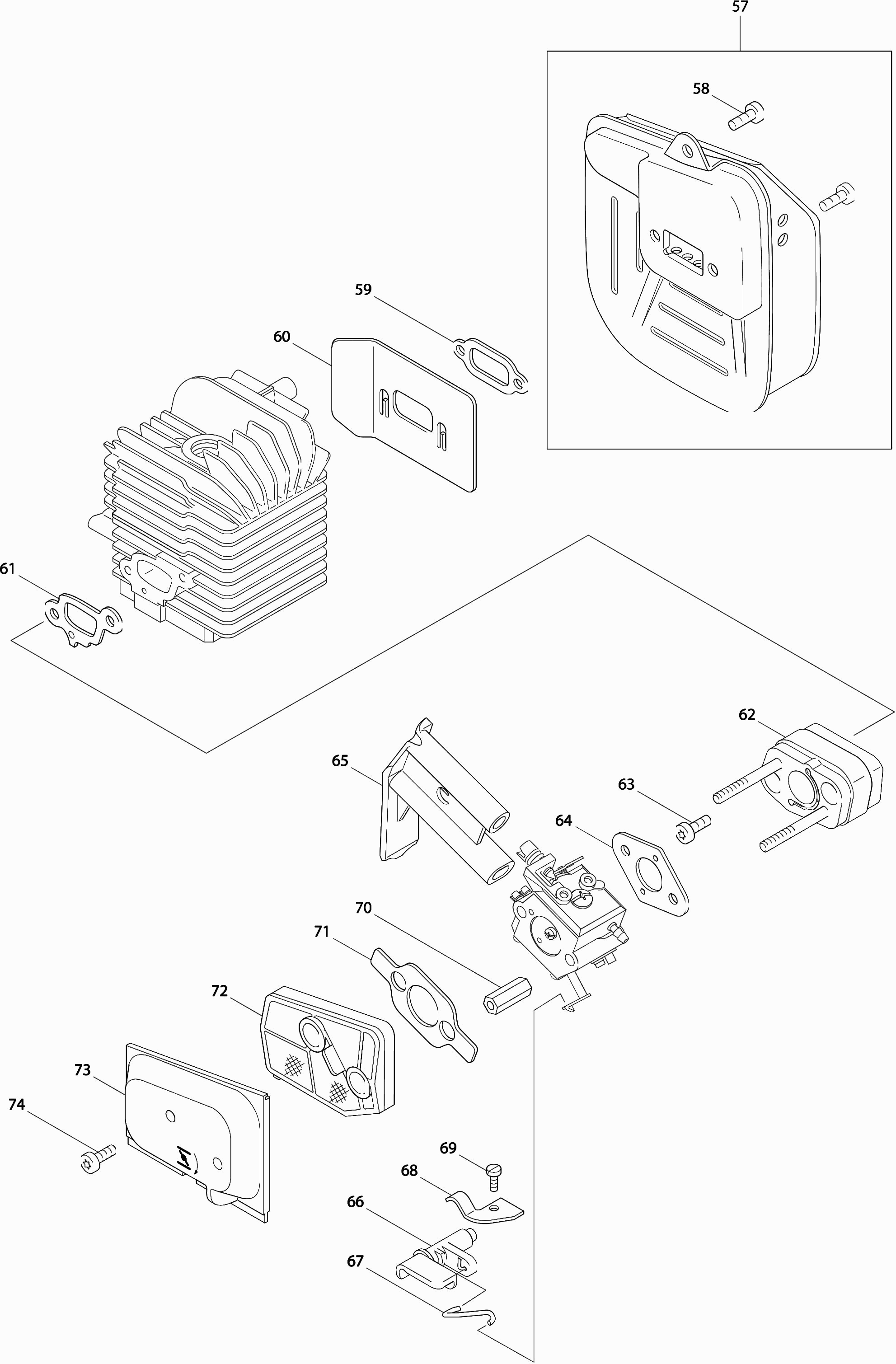

| Uitlaat | ||||
| 057 | 957174385@141 | 60.98 | 73.79 | |
| Inbusbout M5X14Mm Pc-6114 A | ||||
| 058 | 266986-0@141 | 0.83 | 1.00 | |
| Pakking | ||||
| 059 | 965527040@141 | 1.43 | 1.73 | |
| Koelplaat | ||||
| 060 | 385174012@141 | 3.65 | 4.42 | |
| Pakking | ||||
| 061 | 965527030@141 | 1.80 | 2.18 | |
| Tussenstuk | ||||
| 062 | 385131071@141 | 43.02 | 52.05 | |
| Pakking | ||||
| 064 | 965527020@141 | 1.27 | 1.54 | |
| Instelgeleider | ||||
| 065 | 385154011@141 | 5.22 | 6.32 | |
| Choke Schakelaar | ||||
| 066 | 028150740@141 | 2.56 | 3.10 | |
| Choke Stang Dbc3300-4000 | ||||
| 067 | 385150030@141 | 2.44 | 2.95 | |
| Veerplaat Dbc3300-4000 | ||||
| 068 | 385150020@141 | 1.72 | 2.08 | |
| Torxschr 3.5X13 Des300-350-400 | ||||
| 069 | 915135130@141 | 1.21 | 1.46 | |
| Moer Ehw120 | ||||
| 070 | 001173060@141 | 1.80 | 2.18 | |
| Afdichting | ||||
| 071 | 965527060@141 | 1.27 | 1.54 | |
| Luchtfilter Dbc3300-4000 | ||||
| 072 | 385173100@141 | 10.81 | 13.08 | |
| Luchtfilterdeksel | ||||
| 073 | 385118060@141 | 22.75 | 27.53 | |
| Schroef 5x14 | ||||
| 074 | 266947-0@141 | 0.83 | 1.00 | |

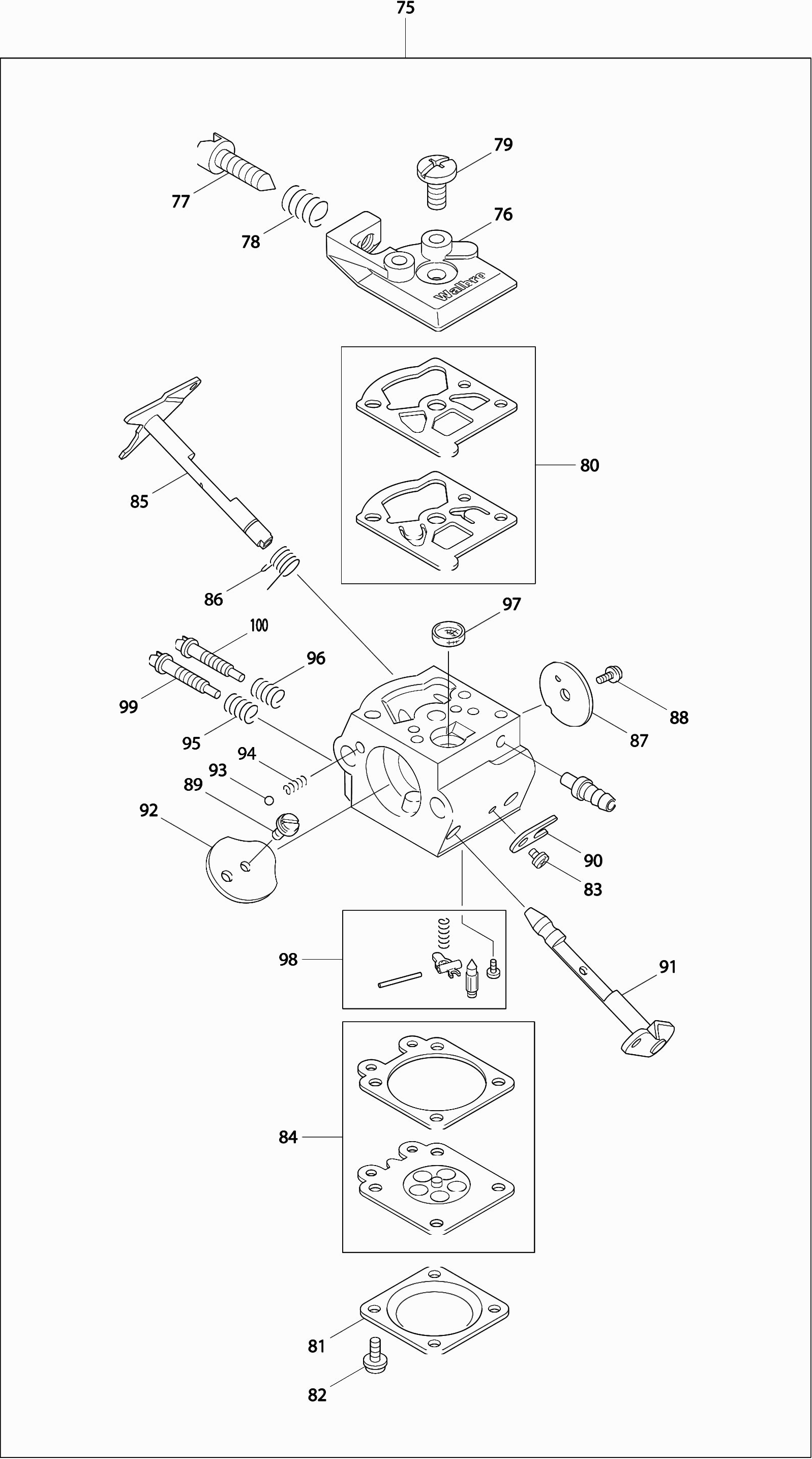

| Carburateur | ||||
| 075 | 957151110@141 | 95.74 | 115.85 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 076 | 021151160@141 | |||
| Stationair Stelschroef * | ||||
| 077 | 001151400@141 | 5.22 | 6.32 | |
| Drukveer Stat. | ||||
| 078 | 021151230@141 | 3.22 | 3.90 | |
| Schroef | ||||
| 079 | 118151190@141 | 2.80 | 3.39 | |
| Membraam set | ||||
| 080 | 957151010@141 | 11.16 | 13.50 | |
| Membraandeksel | ||||
| 081 | 021151120@141 | 10.81 | 13.08 | |
| Schroef | ||||
| 082 | 378151220@141 | 1.21 | 1.46 | |
| Schroef | ||||
| 083 | 378151220@141 | 1.21 | 1.46 | |
| Regelmembraam set | ||||
| 084 | 957151020@141 | 11.16 | 13.50 | |
| Smoorklep as | ||||
| 085 | 385151040@141 | 12.55 | 15.19 | |
| Veer * | ||||
| 086 | 371151310@141 | 2.80 | 3.39 | |
| Smoorklep | ||||
| 087 | 001151680@141 | 3.37 | 4.08 | |
| Schroef | ||||
| 088 | 118151060@141 | 2.44 | 2.95 | |
| Schroef | ||||
| 089 | 118151060@141 | 2.44 | 2.95 | |
| Borgplaat Wj-105 | ||||
| 090 | 108151350@141 | 2.80 | 3.39 | |
| Chokehandel Met Klep Dbc4510 | ||||
| 091 | 385151020@141 | 12.58 | 15.22 | |
| Chokeklep | ||||
| 092 | 001151350@141 | 6.58 | 7.96 | |
| Kogel * | ||||
| 093 | 118151170@141 | 2.80 | 3.39 | |
| Veer H * | ||||
| 094 | 118151160@141 | 3.22 | 3.90 | |
| Veer | ||||
| 095 | 021151530@141 | 2.80 | 3.39 | |
| Veer L | ||||
| 096 | 021151480@141 | 3.83 | 4.63 | |
| Zeef | ||||
| 097 | 021151180@141 | 2.16 | 2.61 | |
| Set stuurdelen | ||||
| 098 | 957150040@141 | 11.32 | 13.70 | |
| Stelschroef H | ||||
| 099 | 001151420@141 | 10.81 | 13.08 | |
| Stelschroef L | ||||
| 100 | 001151410@141 | 10.81 | 13.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 101 | 385114611@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 102 | 957114010@141 | |||
| Benzineslang 2,5x5,5mm 100cm | ||||
| 103 | 965452090@141 | 17.90 | 21.66 | |

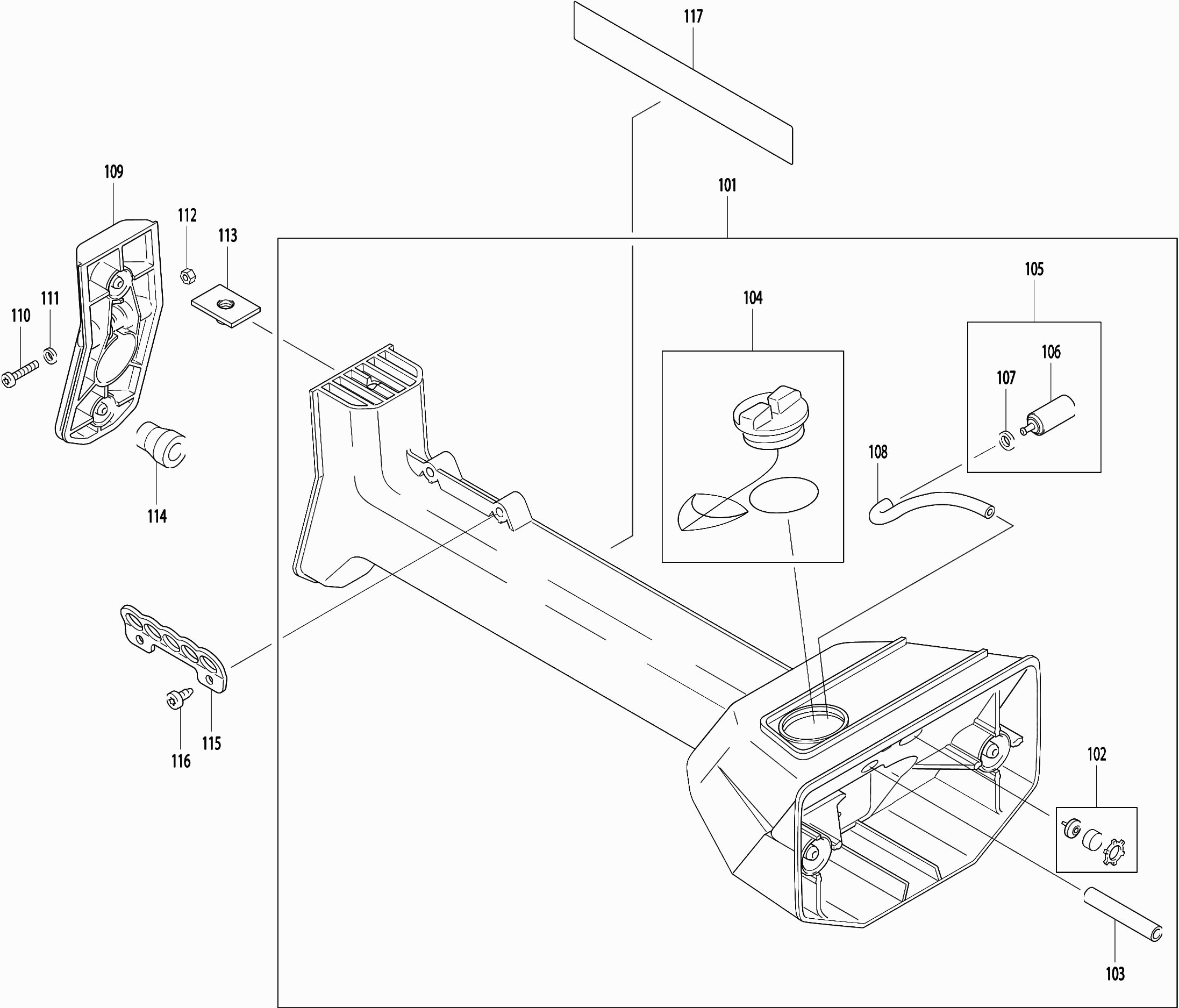

| Benzinedop Dbc340 A | ||||
| 104 | 010114091@141 | 6.58 | 7.96 | |
| Aanzuigkop | ||||
| 105 | 010114150@141 | 12.58 | 15.22 | |
| Benzinefilter | ||||
| 106 | 963601150@141 | 11.19 | 13.54 | |
| Schijf | ||||
| 107 | 928605500@141 | 2.16 | 2.61 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 108 | 965452480@141 | |||
| Spanhuls Dbc3300 | ||||
| 109 | 385310631@141 | 6.58 | 7.96 | |
| Schroef Dbc3300-4000 * | ||||
| 110 | 908006305@141 | 1.01 | 1.22 | |
| Ring Dbc3300-4000 * | ||||
| 111 | 924106400@141 | 0.83 | 1.00 | |
| Moer M6 DVC660 | ||||
| 112 | 252268-6@141 | 0.83 | 1.00 | |
| Plaat | ||||
| 113 | 385365010@141 | 8.46 | 10.24 | |
| Buffer | ||||
| 114 | 965403380@141 | 5.88 | 7.11 | |
| Plaat | ||||
| 115 | 385316011@141 | 10.99 | 13.30 | |
| Schroef 6,7x16 | ||||
| 116 | 913467164@141 | 1.01 | 1.22 | |
| Label Dbc3300 * | ||||
| 117 | 980114145@141 | 3.20 | 3.87 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 119 | 385726061@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 120 | 385310060@141 | |||

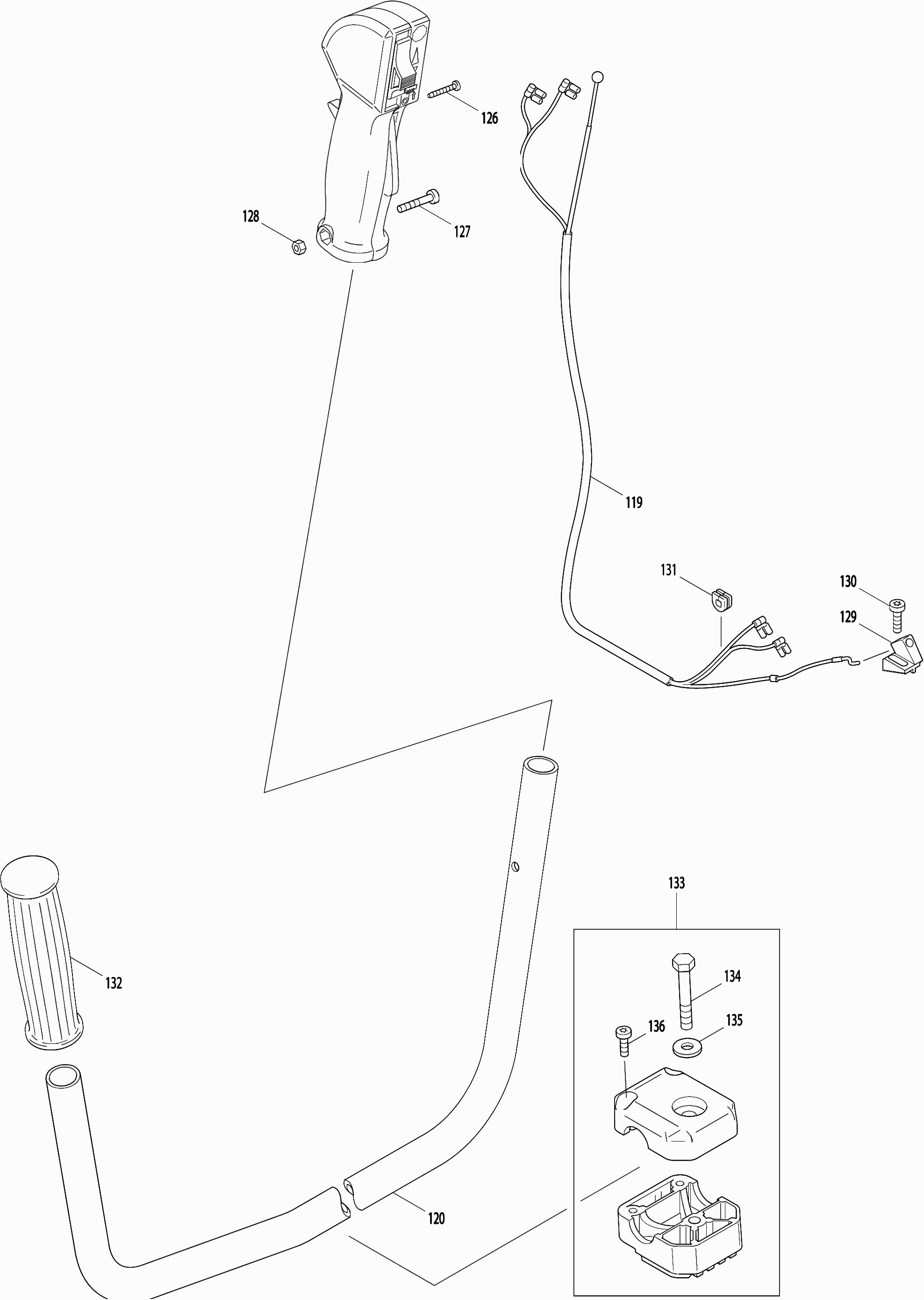

| Schroef Dbc3300-4000 * | ||||
| 126 | 915435254@141 | 0.83 | 1.00 | |
| Schroef 5X30 * | ||||
| 127 | 908605305@141 | 1.21 | 1.46 | |
| Zeskantmoer M5 | ||||
| 128 | 920205000@141 | 0.83 | 1.00 | |
| Kabelhouder | ||||
| 129 | 385176010@141 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 130 | 913455204@141 | |||
| Doorvoer Ehw120 * | ||||
| 131 | 965401018@141 | 2.45 | 2.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 132 | 387311100@141 | |||
| Klemplaten Set * | ||||
| 133 | 957310610@141 | 28.73 | 34.76 | |
| Schroef | ||||
| 134 | 900108555@141 | 1.21 | 1.46 | |
| Revet 8,4Mm A | ||||
| 135 | 924108410@141 | 1.43 | 1.73 | |
| Met.schroef Ck M5x16mm | ||||
| 136 | 266605-8@141 | 1.01 | 1.22 | |

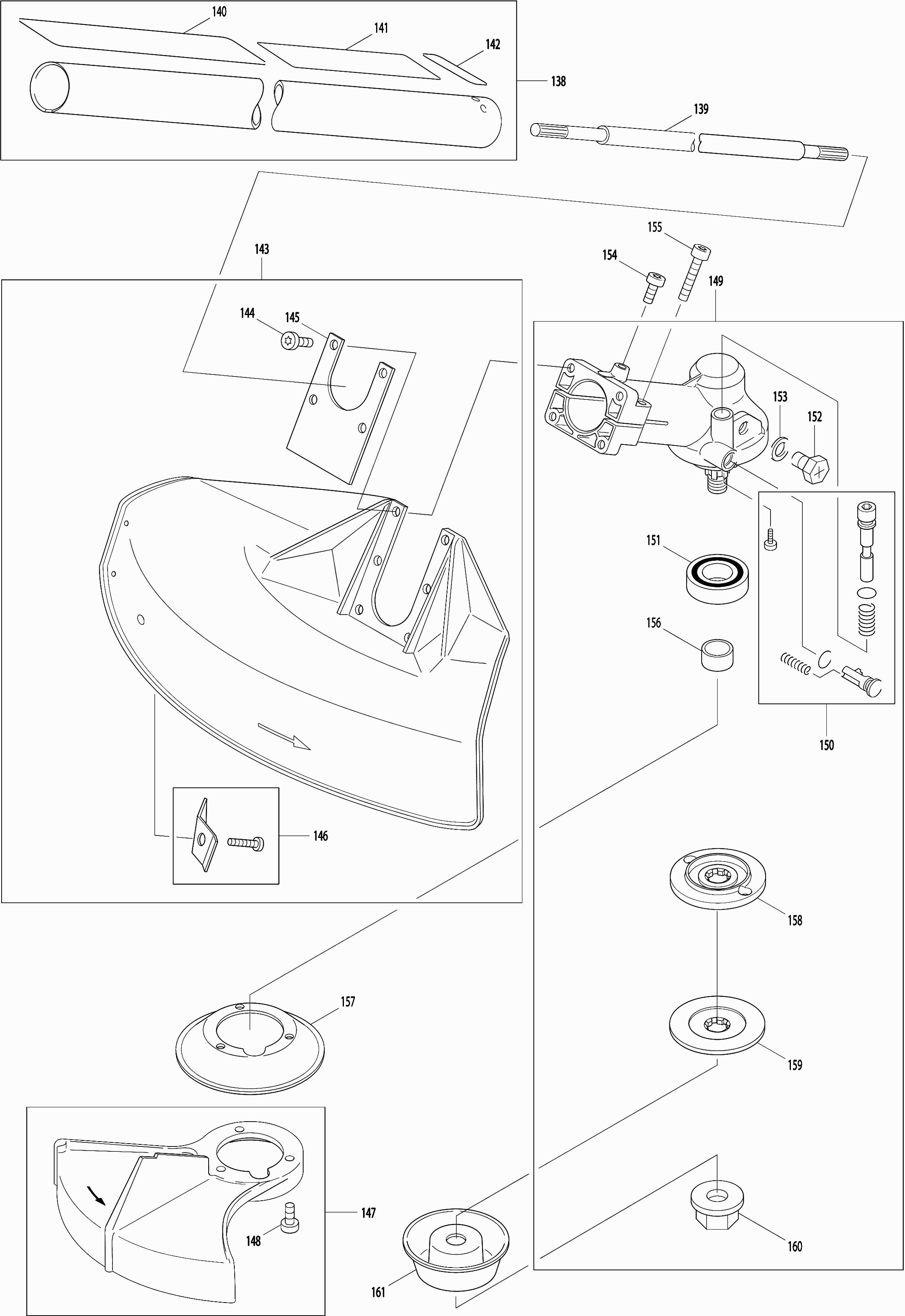

| Hoofdpijp | ||||
| 138 | 010261020@141 | 189.87 | 229.74 | |
| Hoofdas | ||||
| 139 | 385228030@141 | 45.06 | 54.52 | |
| Label Ms340/400 | ||||
| 140 | 980114628@141 | 7.43 | 8.99 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 141 | 980114148@141 | |||
| Veiligheidslabel | ||||
| 142 | 980114119@141 | 2.05 | 2.48 | |
| Beschermkap "draadkop" | ||||
| 143 | 010341612@141 | 33.46 | 40.49 | |
| Met.schroef Ck M5x16mm | ||||
| 144 | 266605-8@141 | 1.01 | 1.22 | |
| Onderlegring | ||||
| 145 | 385341070@141 | 20.76 | 25.12 | |
| snijmes voor draad | ||||
| 146 | 957341010@141 | 9.52 | 11.52 | |
| Beschermkap 200mm "mes" | ||||
| 147 | 010341630@141 | 46.42 | 56.17 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 148 | 908005125@141 | |||
| Aandrijving haaks | ||||
| 149 | 385200203@141 | 309.17 | 374.10 | |
| Blokkeer set | ||||
| 150 | 957385272@141 | 14.90 | 18.03 | |
| Oliekeerring 20x5x35 | ||||
| 151 | 962900055@141 | 6.58 | 7.96 | |
| Schroef | ||||
| 152 | 900210104@141 | 7.43 | 8.99 | |
| Pakking | ||||
| 153 | 963604084@141 | 2.56 | 3.10 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 154 | 908005125@141 | |||
| Inbusbout M5x25mm | ||||
| 155 | 266984-4@141 | 0.83 | 1.00 | |
| Ring | ||||
| 156 | 385228020@141 | 14.90 | 18.03 | |
| Opwindbeveiliging | ||||
| 157 | 385224411@141 | 6.90 | 8.35 | |
| Opnameschijf | ||||
| 158 | 385224012@141 | 49.85 | 60.32 | |
| Drukplaat | ||||
| 159 | 385224022@141 | 31.62 | 38.26 | |
| Veilgheidsmoer | ||||
| 160 | 385228041@141 | 4.58 | 5.54 | |
| Geleidingschaal | ||||
| 161 | 385218020@141 | 11.16 | 13.50 | |
| Kapversterking Dbc300+301 * | ||||
| 163 | 957341020@141 | 9.52 | 11.52 | |
| Stootring | ||||
| 164 | 385224521@141 | 14.23 | 17.22 | |
| Niet meer leverbaar, geen vervanging | ||||
| 165 | 385224130@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 166 | 385224171@141 | |||
| Transportbescherming slagmes | ||||
| 167 | 385341411@141 | 7.83 | 9.47 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 168 | 370341450@141 | |||
| Combisleutel | ||||
| 169 | 958501633@141 | 5.32 | 6.44 | |
| Schroevendraaier carburateur | ||||
| 170 | 783012-5@141 | 2.59 | 3.13 | |
| Torx sleutel T27 | ||||
| 171 | 782025-3@141 | 3.57 | 4.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 172 | 950004001@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 173 | 384260100@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 175 | 385260040@141 | |||
| Veiligheidspin | ||||
| 176 | 385260030@141 | 2.44 | 2.95 | |
| Schouderkussen (2st) | ||||
| 177 | 385260050@141 | 23.74 | 28.73 | |
| Plastic klem | ||||
| 178 | 385260060@141 | 12.55 | 15.19 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 179 | 385224500@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 180 | 378224020@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 181 | 385224510@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 182 | 384224500@141 | |||
| Spoel voor draad | ||||
| 183 | 385224570@141 | 16.07 | 19.44 | |
| Draadbus | ||||
| 184 | 385224560@141 | 5.22 | 6.32 | |
| Adapter | ||||
| 185 | 385224550@141 | 15.33 | 18.55 | |
| Draadkop 4x2,4 Man M12x1,50L | ||||
| 186 | 385224541@141 | 34.31 | 41.52 | |
