Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DBC340'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

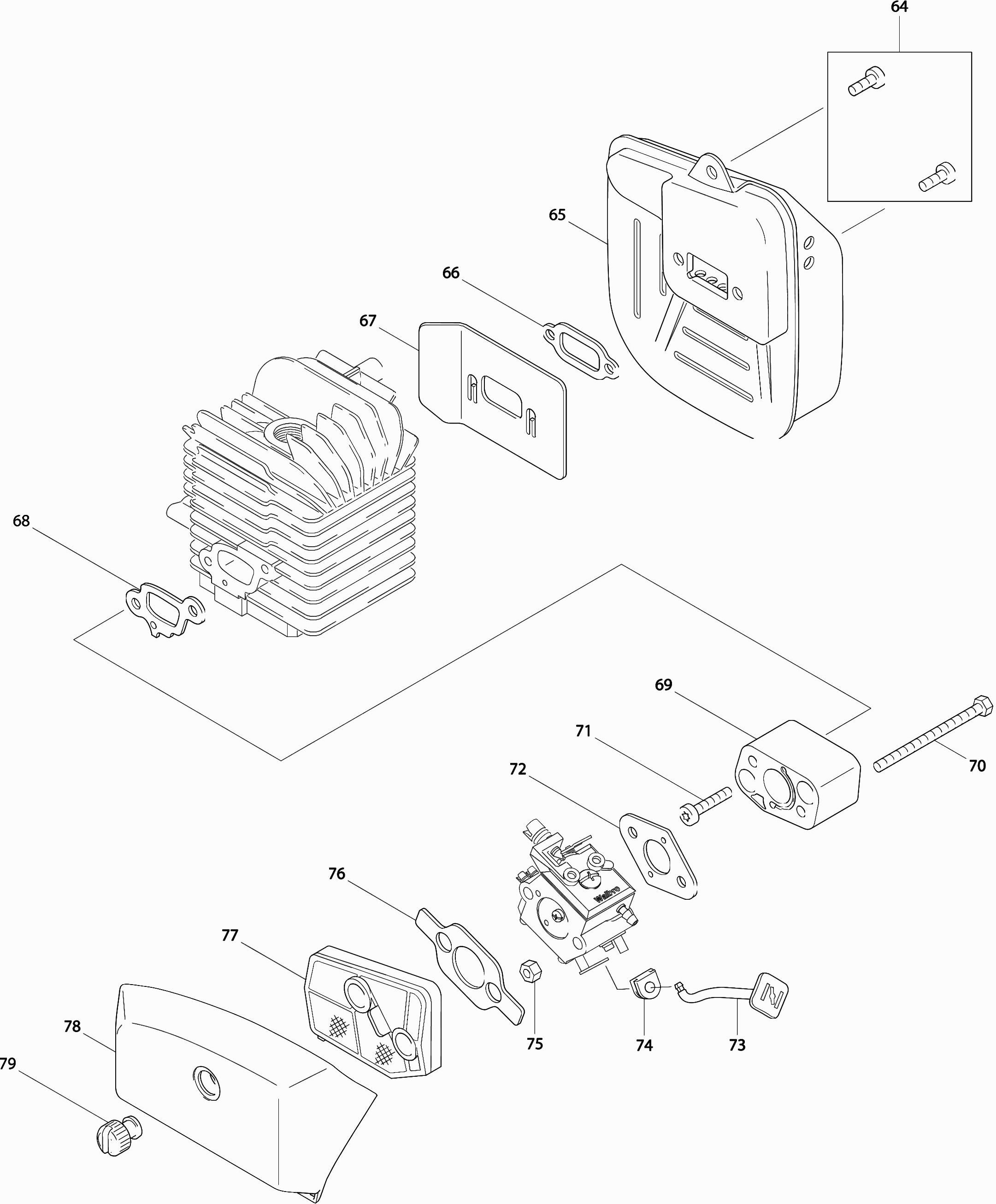

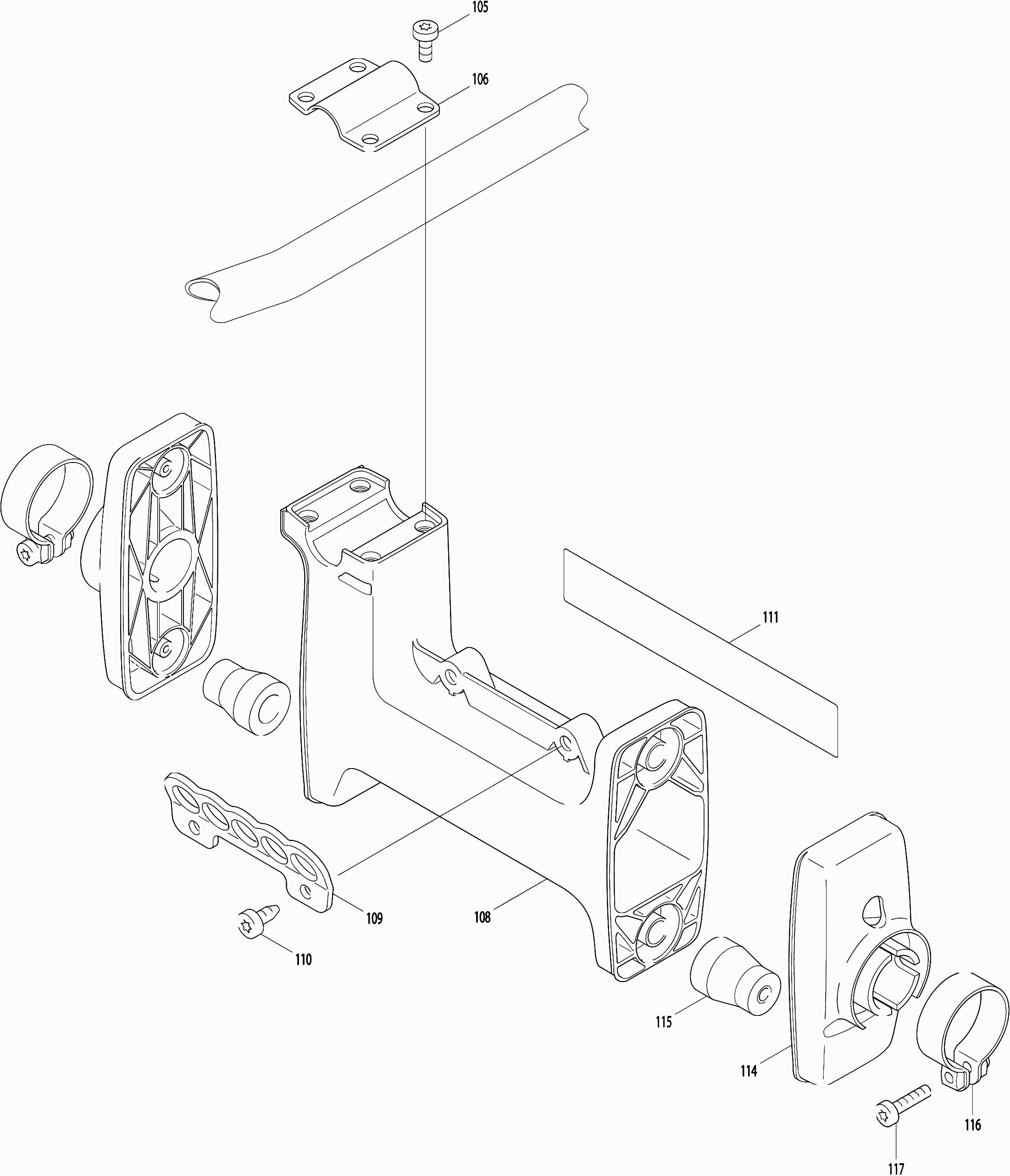

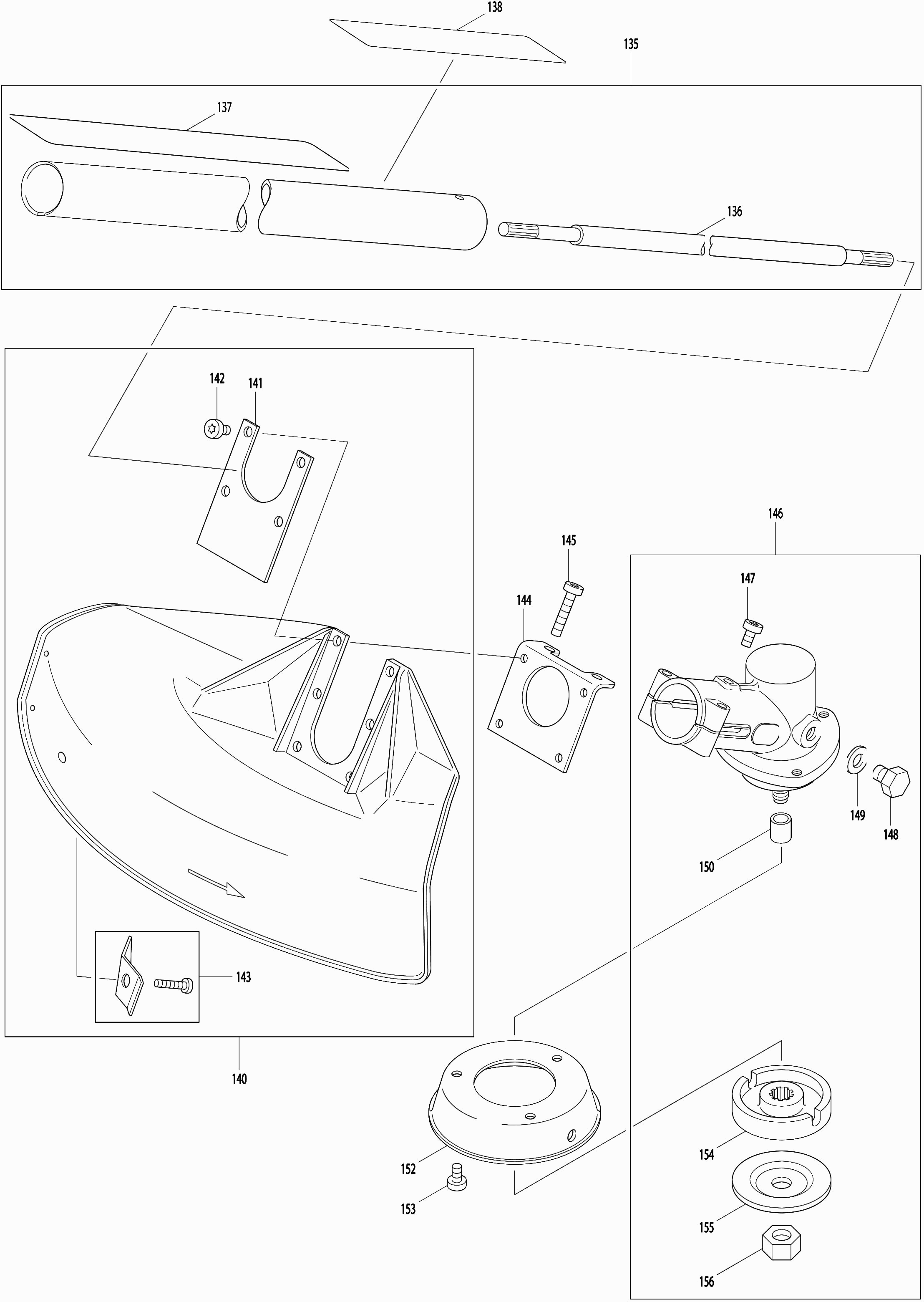

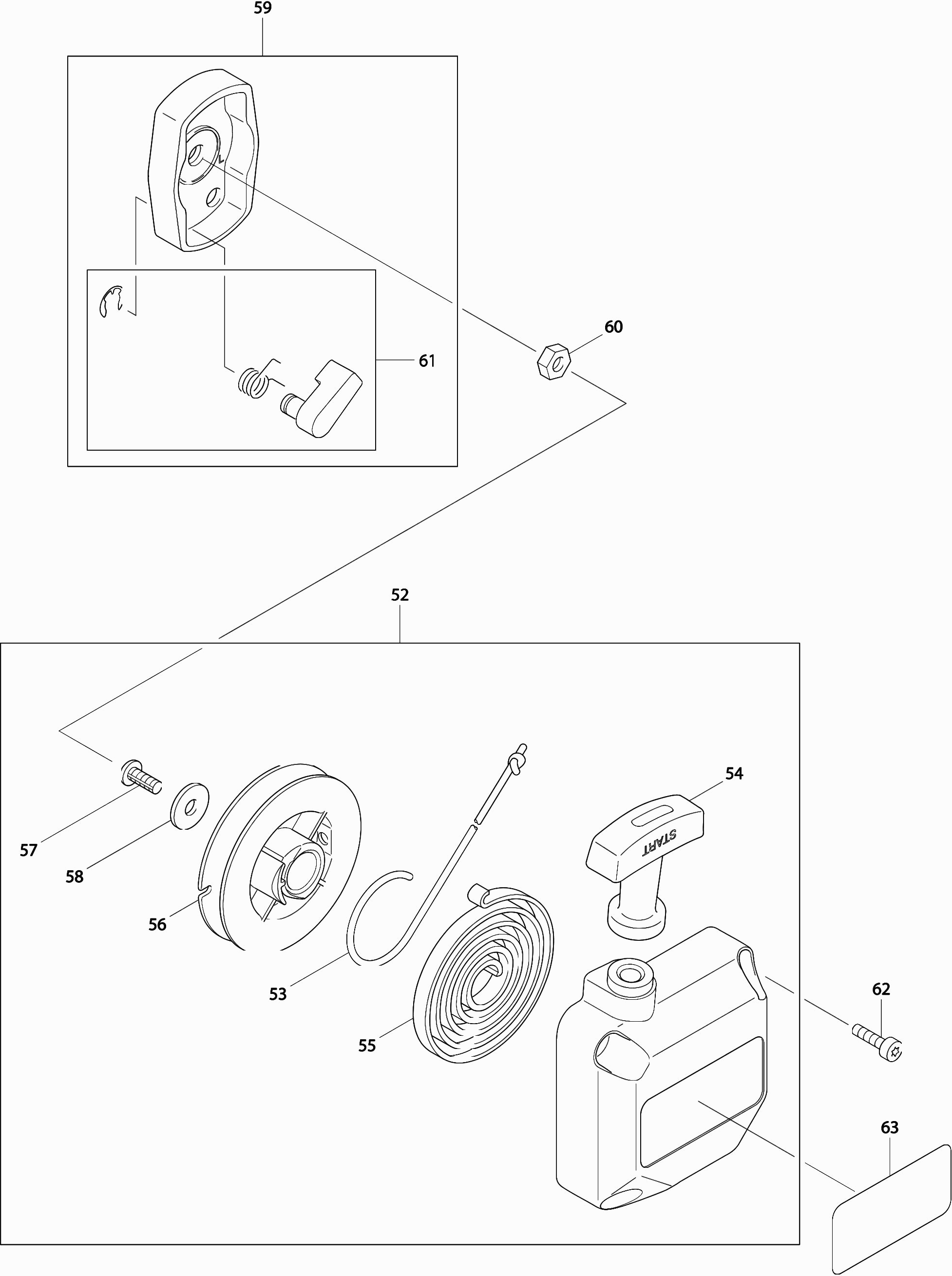

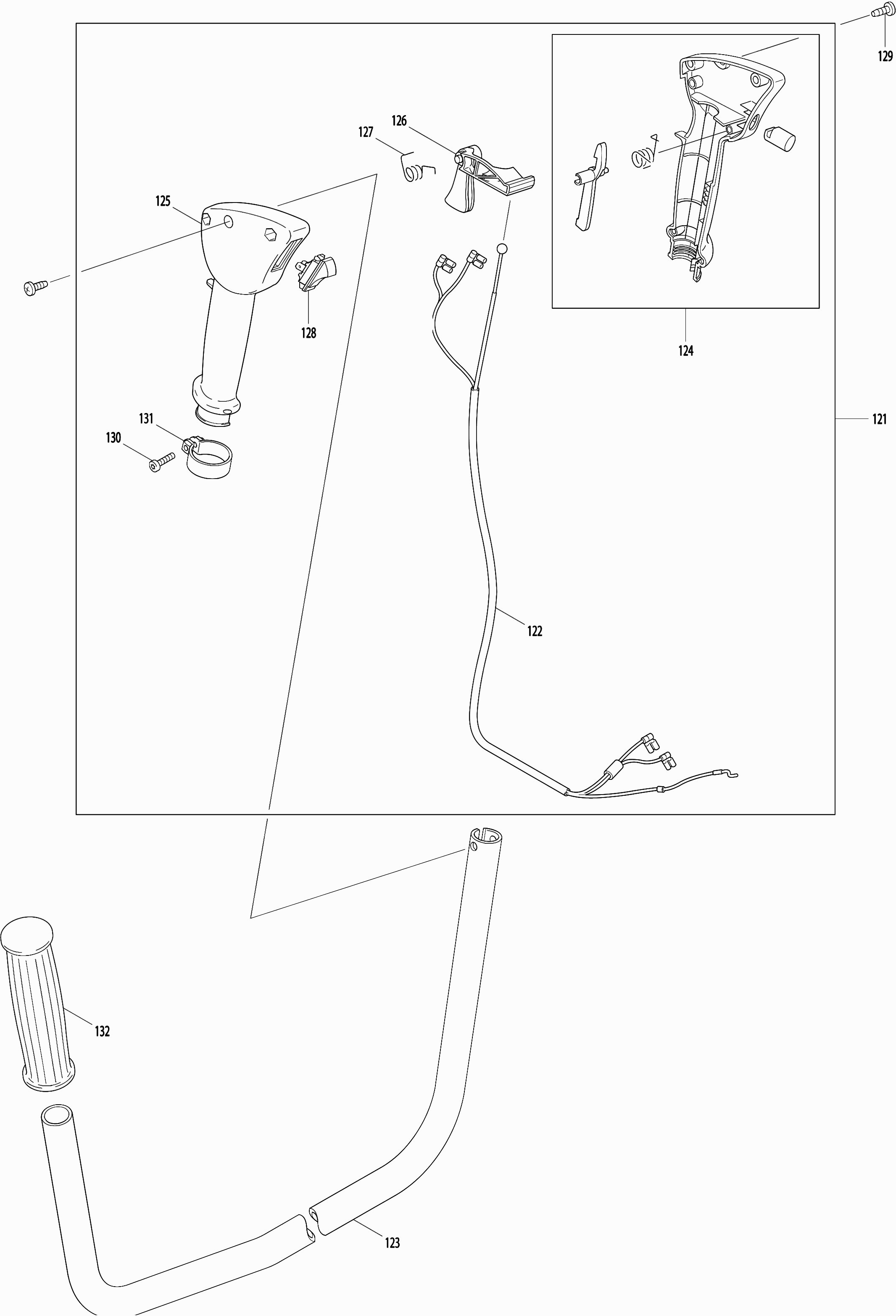

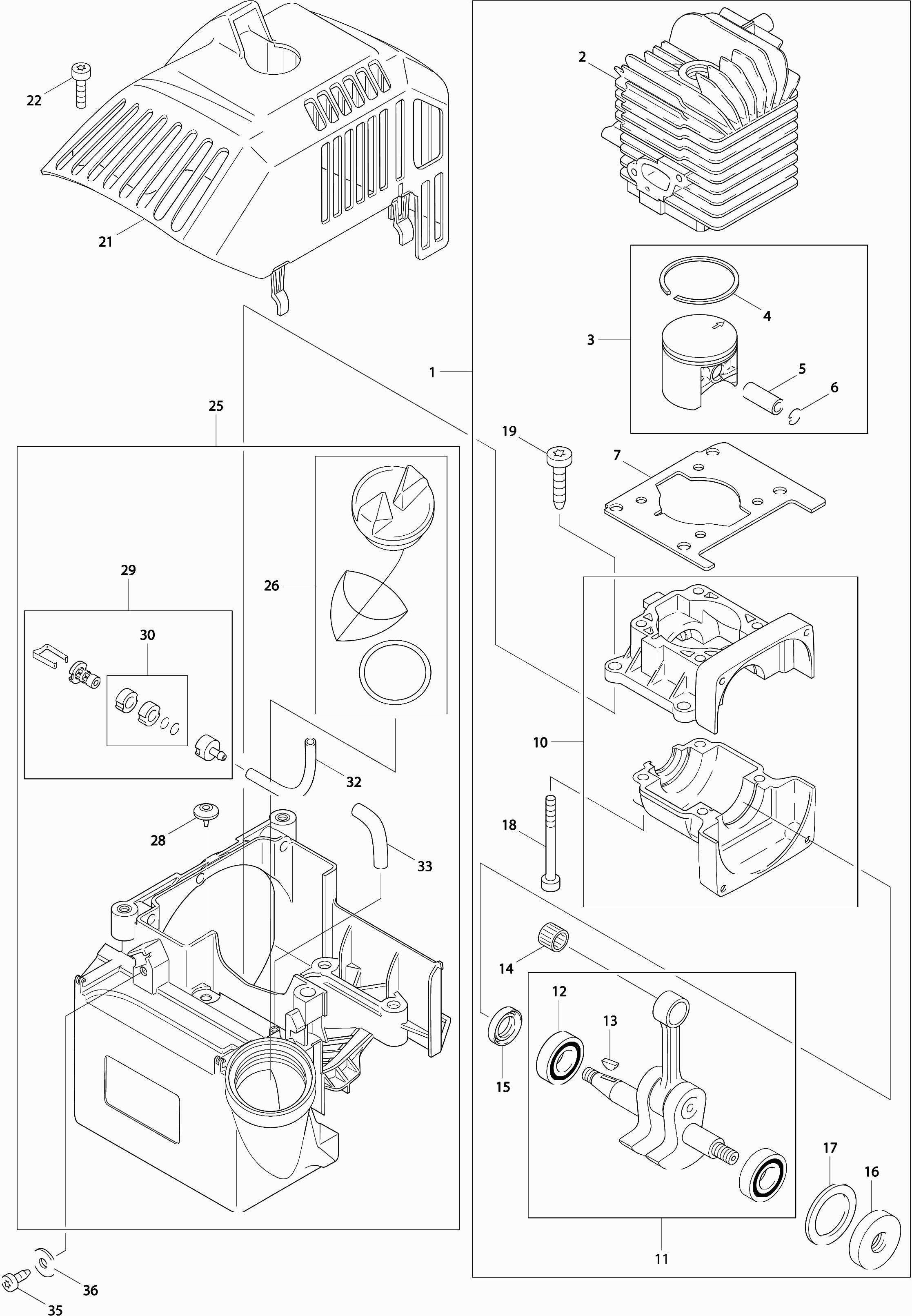

Tekeningen van de Makita DBC340
Onderdelen lijst van de Makita DBC340
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Geen informatie beschikbaar, niet bestelbaar | ||||
001 | 384100100@141 | |||
Cilinder D=37 | ||||
002 | 384131012@141 | 203.29 | 245.98 | |
Zuiger 37mm | ||||
003 | 957132384@141 | 35.86 | 43.39 | |
Zuigerveer | ||||
004 | 021132030@141 | 16.84 | 20.38 | |
Zuigerpen | ||||
005 | 385132030@141 | 8.46 | 10.24 | |
Borgring | ||||
006 | 385132040@141 | 1.72 | 2.08 | |
Cilinderpakking Dbc3300 A | ||||
007 | 965527010@141 | 8.84 | 10.70 | |
Krukashuis set | ||||
010 | 385111102@141 | 66.84 | 80.88 | |
Krukas | ||||
011 | 385120100@141 | 199.86 | 241.83 | |
Kogellager 6201 | ||||
012 | 211109-5@141 | 4.58 | 5.54 | |
Spie 2.0x3.7 | ||||
013 | 939620371@141 | 1.06 | 1.28 | |
Naaldlager | ||||
014 | 962211033@141 | 7.44 | 9.00 | |
Afdichting 12-20x5 | ||||
015 | 962900057@141 | 5.22 | 6.32 | |
Keerring | ||||
016 | 962900060@141 | 6.58 | 7.96 | |
Ring | ||||
017 | 900006217@141 | 1.21 | 1.46 | |
Met.schroef Ck M5x55mm | ||||
018 | 908505555@141 | 1.43 | 1.73 | |
Cilinder schroef 6,7x30 | ||||
019 | 913467304@141 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
021 | 387118011@141 | |||
Met.Schroef Ck M5X20Mm | ||||
022 | 266607-4@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
025 | 387110100@141 | |||
Benzinedop Dbc340 A | ||||
026 | 010114091@141 | 6.58 | 7.96 | |
Ontluchtings ventiel | ||||
028 | 965404222@141 | 5.88 | 7.11 | |
Filter | ||||
029 | 163499-1@141 | 7.44 | 9.00 | |
Filter Set (10 Stuks) | ||||
030 | 010114020@141 | 34.35 | 41.56 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
032 | 965452382@141 | |||
Benzineleiding | ||||
033 | 965452470@141 | 14.90 | 18.03 | |
Torx Schroef 4,7X13 | ||||
035 | 913447134@141 | 1.01 | 1.22 | |
Schijf | ||||
036 | 924805310@141 | 0.83 | 1.00 | |
Koppelingshuis * | ||||
037 | 387217600@141 | 73.70 | 89.18 | |
Cilinder schroef 6,7x25 | ||||
038 | 913467254@141 | 1.01 | 1.22 | |
Klemring Dst300 Serie * | ||||
039 | 965903080@141 | 5.46 | 6.61 | |
Torx schroef 6x25 | ||||
040 | 908006255@141 | 1.21 | 1.46 | |
Koppeling Dbc3300-4000 | ||||
041 | 010181000@141 | 43.02 | 52.05 | |
Veer | ||||
042 | 385184020@141 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
043 | 385141012@141 | |||
Veerring 8mm EA3201S A | ||||
044 | 267822-3@141 | 0.83 | 1.00 | |
Zeskantmoer M8X1 A | ||||
045 | 264022-6@141 | 1.01 | 1.22 | |
Ontsteking Dbc3300-4000 A | ||||
046 | 385143032@141 | 70.18 | 84.92 | |
Met.Schroef Ck M5X20Mm | ||||
047 | 266607-4@141 | 0.83 | 1.00 | |
Stekker * | ||||
048 | 965605411@141 | 1.01 | 1.22 | |
Isolatieleiding 6X0,5X1000MM P | ||||
049 | 970502120@141 | 6.58 | 7.96 | |
Bougiedop inkl klem | ||||
050 | 385147100@141 | 9.52 | 11.52 | |
BOUGIE A | ||||
051 | 168517-0@141 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
052 | 387160100@141 | |||
Koord | ||||
053 | 387164010@141 | 6.60 | 7.99 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
054 | 957404691@141 | |||
Starterveer DBC340 | ||||
055 | 387163010@141 | 11.16 | 13.50 | |
Koordtrommel * | ||||
056 | 387162020@141 | 9.52 | 11.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
057 | 385161010@141 | |||
Schijf 5.3X16X1.2 * | ||||
058 | 387161030@141 | 1.21 | 1.46 | |
Starterwiel | ||||
059 | 387166050@141 | 12.58 | 15.22 | |
Zeskantmoer M8X1 A | ||||
060 | 264022-6@141 | 1.01 | 1.22 | |
Met.Schroef Ck M5X20Mm | ||||
062 | 266607-4@141 | 0.83 | 1.00 | |
Makita Label Dpc7301 A | ||||
063 | 980115975@141 | 2.80 | 3.39 | |
Uitlaat * | ||||
064 | 385174101@141 | 45.06 | 54.52 | |
Inbusbout M5X14Mm Pc-6114 A | ||||
065 | 266986-0@141 | 0.83 | 1.00 | |
Pakking | ||||
066 | 965527040@141 | 1.43 | 1.73 | |
Koelplaat | ||||
067 | 385174012@141 | 3.65 | 4.42 | |
Pakking | ||||
068 | 965527030@141 | 1.80 | 2.18 | |
Tussenflens * | ||||
069 | 385131050@141 | 28.73 | 34.76 | |
Schroef 5X70 * | ||||
070 | 900105704@141 | 1.21 | 1.46 | |
Inbusbout M5x25mm | ||||
071 | 266984-4@141 | 0.83 | 1.00 | |
Pakking | ||||
072 | 965527020@141 | 1.27 | 1.54 | |
Choke Stang Dbc340/Dpc9501 | ||||
073 | 031150730@141 | 2.56 | 3.10 | |
Leivoering A | ||||
074 | 965401016@141 | 1.51 | 1.83 | |
Zeskantmoer M5 | ||||
075 | 920205000@141 | 0.83 | 1.00 | |
Afdichting | ||||
076 | 965527060@141 | 1.27 | 1.54 | |
Luchtfilter Dbc3300-4000 | ||||
077 | 385173100@141 | 10.81 | 13.08 | |
Filterdeksel | ||||
078 | 387118621@141 | 5.88 | 7.11 | |
Moer | ||||
079 | 001118062@141 | 3.37 | 4.08 | |

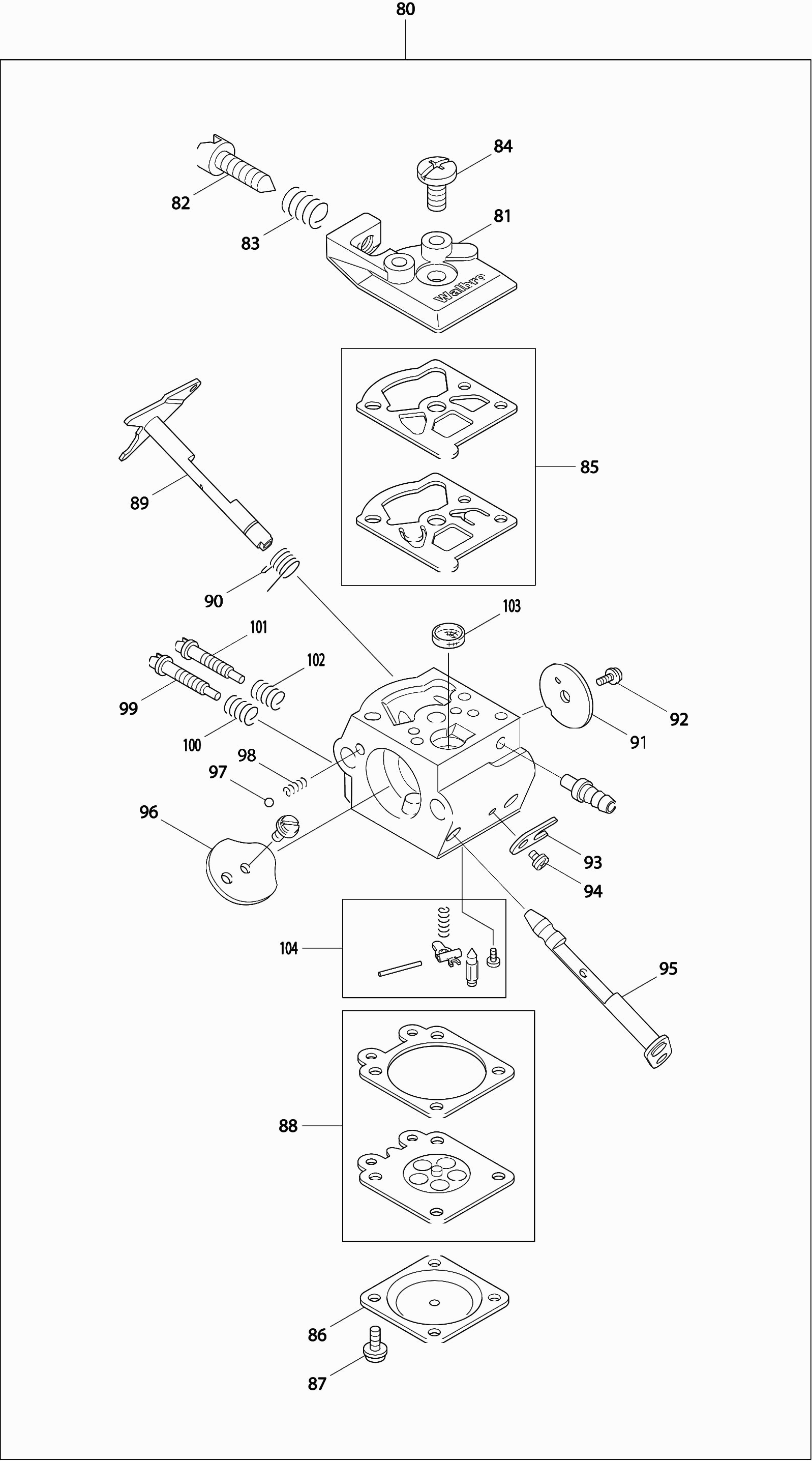

Carburateur Wt387 | ||||
080 | 957151170@141 | 102.31 | 123.80 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
081 | 021151160@141 | |||
Stationair Stelschroef * | ||||
082 | 001151400@141 | 5.22 | 6.32 | |
Drukveer Stat. | ||||
083 | 021151230@141 | 3.22 | 3.90 | |
Schroef | ||||
084 | 118151190@141 | 2.80 | 3.39 | |
Membraam set | ||||
085 | 957151010@141 | 11.16 | 13.50 | |
Membraandeksel | ||||
086 | 021151120@141 | 10.81 | 13.08 | |
Schroef | ||||
087 | 378151220@141 | 1.21 | 1.46 | |
Regelmembraam set | ||||
088 | 957151020@141 | 11.16 | 13.50 | |
Smoorklep as | ||||
089 | 385151040@141 | 12.55 | 15.19 | |
Veer * | ||||
090 | 371151310@141 | 2.80 | 3.39 | |
Smoorklep | ||||
091 | 001151680@141 | 3.37 | 4.08 | |
Schroef | ||||
092 | 118151060@141 | 2.44 | 2.95 | |
Borgplaat Wj-105 | ||||
093 | 108151350@141 | 2.80 | 3.39 | |
Choke As * | ||||
094 | 387151100@141 | 12.58 | 15.22 | |
Chokeklep | ||||
095 | 001151350@141 | 6.58 | 7.96 | |
Kogel * | ||||
096 | 118151170@141 | 2.80 | 3.39 | |
Veer H * | ||||
097 | 118151160@141 | 3.22 | 3.90 | |
Stelschroef H | ||||
098 | 001151420@141 | 10.81 | 13.08 | |
Veer | ||||
099 | 021151530@141 | 2.80 | 3.39 | |
Stelschroef L | ||||
100 | 001151410@141 | 10.81 | 13.08 | |
Veer L | ||||
101 | 021151480@141 | 3.83 | 4.63 | |
Zeef | ||||
102 | 021151180@141 | 2.16 | 2.61 | |
Set stuurdelen | ||||
103 | 957150040@141 | 11.32 | 13.70 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
104 | 387310030@141 | |||
Torx Schroef M6X14 A | ||||
105 | 908006145@141 | 1.21 | 1.46 | |
Handgreep * | ||||
106 | 387310620@141 | 26.11 | 31.59 | |
Plaat | ||||
107 | 385316011@141 | 10.99 | 13.30 | |
Schroef 6,7x16 | ||||
108 | 913467164@141 | 1.01 | 1.22 | |
Klemplaat * | ||||
110 | 387310610@141 | 6.58 | 7.96 | |
Buffer | ||||
111 | 965403380@141 | 5.88 | 7.11 | |
Klemring Dst300 Serie * | ||||
112 | 965903080@141 | 5.46 | 6.61 | |
Torx schroef 6x25 | ||||
113 | 908006255@141 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
114A | 369313203@141 | |||
Gashandel | ||||
114B | 369313206@141 | 60.98 | 73.79 | |
Gaskabel | ||||
115A | 385726072@141 | 26.11 | 31.59 | |
Gaskabel | ||||
115B | 385726072@141 | 26.11 | 31.59 | |
Beugelgreep Dbc-Serie >98 A | ||||
116 | 385310161@141 | 57.34 | 69.38 | |
Kortsluitings schakelaar | ||||
117 | 975001241@141 | 5.88 | 7.11 | |
Schroef 3,5x10 | ||||
118 | 915735100@141 | 0.83 | 1.00 | |
Klemring Dst300 Serie * | ||||
119 | 965903080@141 | 5.46 | 6.61 | |
Torx schroef 6x25 | ||||
120 | 908006255@141 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
121A | 369313204@141 | |||
Gashandel | ||||
121B | 369313206@141 | 60.98 | 73.79 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
122 | 385726061@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
123 | 385310060@141 | |||
Schroef Dbc3300-4000 * | ||||
124 | 915435254@141 | 0.83 | 1.00 | |
Schroef 5X30 * | ||||
125 | 908605305@141 | 1.21 | 1.46 | |
Zeskantmoer M5 | ||||
126 | 920205000@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
127 | 387311100@141 | |||
As Compleet Dbc340 * | ||||
128 | 010261030@141 | 135.10 | 163.47 | |
Hoofdas | ||||
129 | 387228030@141 | 23.75 | 28.74 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
131 | 980114148@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
132 | 010341201@141 | |||
Onderlegring | ||||
133 | 385341070@141 | 20.76 | 25.12 | |
Torx Schroef M5X9 Pc-6114 A | ||||
134 | 266474-7@141 | 0.83 | 1.00 | |
snijmes voor draad | ||||
135 | 957341010@141 | 9.52 | 11.52 | |
Flensplaat | ||||
136 | 387341031@141 | 11.19 | 13.54 | |
Inbusbout M5x25mm | ||||
137 | 266984-4@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
138 | 387200200@141 | |||
Bout M8X10 * | ||||
139 | 900208104@141 | 6.58 | 7.96 | |
Afdichtring 7603 * | ||||
140 | 963604306@141 | 1.72 | 2.08 | |
Opvulbus | ||||
141 | 387228020@141 | 9.54 | 11.54 | |
Beschermring * | ||||
142 | 387224050@141 | 8.52 | 10.31 | |
Opnameschijf Uh7020 | ||||
143 | 387224011@141 | 16.84 | 20.38 | |
Drukplaat | ||||
144 | 387224021@141 | 12.58 | 15.22 | |
Borgmoer M10x1.25 | ||||
145 | 387228040@141 | 2.93 | 3.55 | |
Kapversterking Dbc300+301 * | ||||
146 | 957341020@141 | 9.52 | 11.52 | |
Spoel voor draad | ||||
157 | 385224570@141 | 16.07 | 19.44 | |
Draadbus | ||||
158 | 385224560@141 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
159 | 387224590@141 | |||
Niet meer leverbaar, geen vervanging | ||||
161 | 378224020@141 | |||
Verloopadapter M10x1,25L-5/16"L | ||||
162 | 380224170@141 | 10.19 | 12.33 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
164 | 369224693@141 | |||
Montagestiek | ||||
165 | 370341410@141 | 1.24 | 1.50 | |
Transportbescherming slagmes | ||||
166 | 385341411@141 | 7.83 | 9.47 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
168 | 369224201@141 | |||
Deksel Tbv Drd-Kop * | ||||
169 | 369224020@141 | 14.24 | 17.23 | |
Drukknop * | ||||
170 | 369224040@141 | 6.60 | 7.99 | |
Drukveer Tbv 369224101 | ||||
171 | 378224030@141 | 2.80 | 3.39 | |
Niet meer leverbaar, geen vervanging | ||||
172 | 378224020@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
173 | 384224502@141 | |||
Drukknop | ||||
174 | 384224540@141 | 11.19 | 13.54 | |
Drukknop | ||||
175 | 384224530@141 | 16.13 | 19.52 | |
Drukveer | ||||
176 | 384224510@141 | 4.09 | 4.95 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
177 | 384224520@141 | |||
Spoel voor draad | ||||
178 | 385224570@141 | 16.07 | 19.44 | |
Draadbus | ||||
179 | 385224560@141 | 5.22 | 6.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
180 | 387224590@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
181 | 387224500@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
182 | 370224630@141 | |||
Drukveer | ||||
183 | 370224620@141 | 2.80 | 3.39 | |
Niet meer leverbaar, geen vervanging | ||||
184 | 378224020@141 | |||
Verloopadapter M10x1,25L-5/16"L | ||||
185 | 380224170@141 | 10.19 | 12.33 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
187 | 369224670@141 | |||
Combi-sleutel universeel 17/19 sleuf. | ||||
190 | 941717192@141 | 3.19 | 3.86 | |
Torx sleutel T27 | ||||
191 | 782025-3@141 | 3.57 | 4.32 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
195 | 387260100@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
196 | 385260040@141 |
