Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DBC4500'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DBC4500

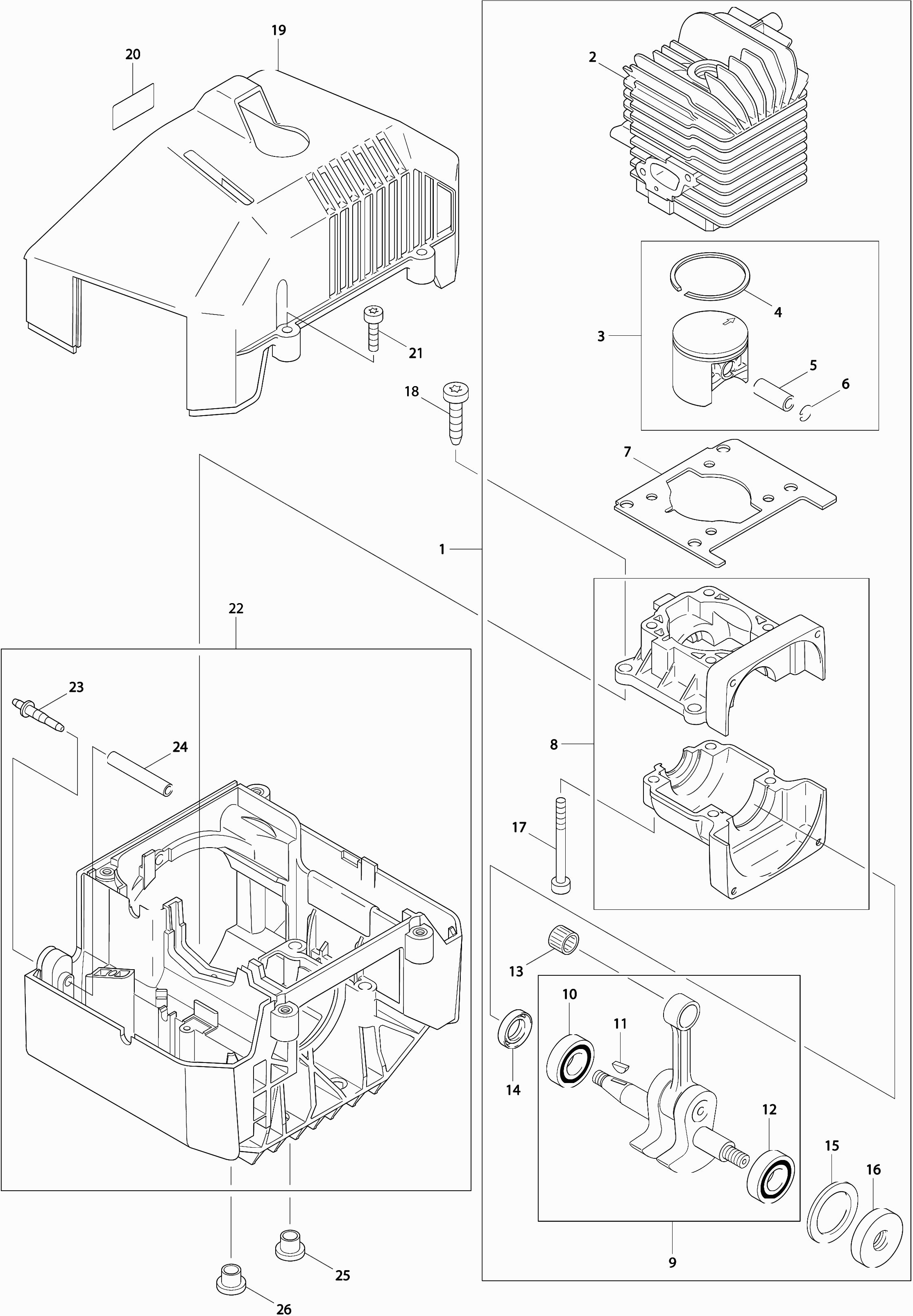

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen tekening 3
Klik voor vergroting

Onderdelen tekening 4
Klik voor vergroting

Onderdelen tekening 5
Klik voor vergroting

Onderdelen tekening 6
Klik voor vergroting

Onderdelen tekening 7
Klik voor vergroting

Onderdelen tekening 8
Klik voor vergroting

Onderdelen lijst van de Makita DBC4500

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Geen informatie beschikbaar, niet bestelbaar
001 386100100
Cilinder D=43
002 386131011 377.87 457.22
Zuiger 43
003 957132386 94.82 114.73
Zuigerveer 43
004 386132010 7.44 9.00
Zuigerpen
005 385132030 8.46 10.24
Borgring
006 385132040 1.72 2.08
Cilinderpakking Dbc3300 A
007 965527010 8.84 10.70
Krukashuis set
008 385111102 66.84 80.88
Krukas
009 385120100 199.86 241.83
NULL
010 211109-5 4.58 5.54
Spie 2.0x3.7
011 939620371 1.06 1.28
NULL
012 211109-5 4.58 5.54
Naaldlager
013 962211033 7.44 9.00
Afdichting 12-20x5
014 962900057 5.22 6.32
Ring
015 900006217 1.21 1.46
Cilinder schroef 6,7x30
018 913467304 1.01 1.22
Afdekhuis
019 385118613 37.16 44.96
Met.Schroef Ck M5X20Mm
021 266607-4 0.83 1.00
Motorhuis
022 386110313 74.76 90.46
Nippel A
023 001131020 5.22 6.32
Benzineslang 2,5x5,5mm 100cm
024 965452090 17.90 21.66
Stop Dbc *
025 965404240 1.43 1.73
Stop Dbc *
026 965404240 1.43 1.73
Koppelinghuis
027 385217000 74.76 90.46
Buffer
028 965403380 5.88 7.11
Spanring voor koppeling
029 965903062 11.68 14.13
Torx schroef 6x25
030 908006255 1.21 1.46
Cilinder schroef 6,7x25
031 913467254 1.01 1.22
Koppeling Dbc3300-4000
032 010181000 43.02 52.05
Veer
033 385184020 2.08 2.52
Zeskantmoer M8X1 A
036 264022-6 1.01 1.22
Ontsteking Dbc3300-4000 A
037 385143032 70.18 84.92
Stekker *
038 965605411 1.01 1.22
Met.Schroef Ck M5X20Mm
039 266607-4 0.83 1.00
Isolatieleiding 6X0,5X1000MM P
040 970502120 6.58 7.96
Bougieleiding 100cm
041 970310200 6.58 7.96
Bougiedop inkl klem
042 385147100 9.52 11.52
BOUGIE A
043 168517-0 5.22 6.32
Startinrichting DBC3300
044 385160304 31.62 38.26
Koord
045 387164010 6.60 7.99
Geen informatie beschikbaar, niet bestelbaar
046 957404691
Reparatieset starter
047 957160385 11.32 13.70
Starter trommel
048 385162020 11.68 14.13
Terugloopveer
049 385163100 11.32 13.70
Starter wiel
050 385166040 6.58 7.96
Zeskantmoer M8X1 A
051 264022-6 1.01 1.22
Met.Schroef Ck M5X20Mm
052 266607-4 0.83 1.00
Label (Startinr.) Dbc *
053 980114147 9.54 11.54
Uitlaat
057 957174385 60.98 73.79
Inbusbout M5X14Mm Pc-6114 A
058 266986-0 0.83 1.00
Pakking
059 965527040 1.43 1.73
Koelplaat
060 385174012 3.65 4.42
Pakking
061 965527030 1.80 2.18
Tussenstuk
062 385131071 43.02 52.05
Pakking
064 965527020 1.27 1.54
Instelgeleider
065 385154011 5.22 6.32
Choke Schakelaar
066 028150740 2.56 3.10
Choke Stang Dbc3300-4000
067 385150030 2.44 2.95
Veerplaat Dbc3300-4000
068 385150020 1.72 2.08
Torxschr 3.5X13 Des300-350-400
069 915135130 1.21 1.46
Moer Ehw120
070 001173060 1.80 2.18
Afdichting
071 965527060 1.27 1.54
Luchtfilter Dbc3300-4000
072 385173100 10.81 13.08
Luchtfilterdeksel
073 385118060 22.75 27.53
Schroef 5x14
074 266947-0 0.83 1.00
Carburateur
075 957151110 95.74 115.85
Geen informatie beschikbaar, niet bestelbaar
076 021151160
Stationair Stelschroef *
077 001151400 5.22 6.32
Drukveer Stat.
078 021151230 3.22 3.90
Schroef
079 118151190 2.80 3.39
Membraam set
080 957151010 11.16 13.50
Membraandeksel
081 021151120 10.81 13.08
Schroef
082 378151220 1.21 1.46
Schroef
083 378151220 1.21 1.46
Regelmembraam set
084 957151020 11.16 13.50
Smoorklep as
085 385151040 12.55 15.19
Veer *
086 371151310 2.80 3.39
Smoorklep
087 001151680 3.37 4.08
Schroef
088 118151060 2.44 2.95
Schroef
089 118151060 2.44 2.95
Borgplaat Wj-105
090 108151350 2.80 3.39
Chokehandel Met Klep Dbc4510
091 385151020 12.58 15.22
Chokeklep
092 001151350 6.58 7.96
Kogel *
093 118151170 2.80 3.39
Veer H *
094 118151160 3.22 3.90
Veer
095 021151530 2.80 3.39
Veer L
096 021151480 3.83 4.63
Zeef
097 021151180 2.16 2.61
Set stuurdelen
098 957150040 11.32 13.70
Stelschroef H
099 001151420 10.81 13.08
Stelschroef L
100 001151410 10.81 13.08
Geen informatie beschikbaar, niet bestelbaar
101 385114611
Geen informatie beschikbaar, niet bestelbaar
102 957114010
Benzineslang 2,5x5,5mm 100cm
103 965452090 17.90 21.66
Benzinedop Dbc340 A
104 010114091 6.58 7.96
Aanzuigkop
105 010114150 12.58 15.22
Benzinefilter
106 963601150 11.19 13.54
Schijf
107 928605500 2.16 2.61
Geen informatie beschikbaar, niet bestelbaar
108 965452480
Spanhuls Dbc3300
109 385310631 6.58 7.96
Schroef Dbc3300-4000 *
110 908006305 1.01 1.22
Ring Dbc3300-4000 *
111 924106400 0.83 1.00
Moer M6 DVC660
112 252268-6 0.83 1.00
Plaat
113 385365010 8.46 10.24
Buffer
114 965403380 5.88 7.11
Plaat
115 385316011 10.99 13.30
Schroef 6,7x16
116 913467164 1.01 1.22
Geen informatie beschikbaar, niet bestelbaar
117 980114206
Geen informatie beschikbaar, niet bestelbaar
119 385726061
Geen informatie beschikbaar, niet bestelbaar
120 385310060
Schroef Dbc3300-4000 *
126 915435254 0.83 1.00
Schroef 5X30 *
127 908605305 1.21 1.46
Zeskantmoer M5
128 920205000 0.83 1.00
Kabelhouder
129 385176010 2.08 2.52
Geen informatie beschikbaar, niet bestelbaar
130 913455204
Doorvoer Ehw120 *
131 965401018 2.45 2.96
Geen informatie beschikbaar, niet bestelbaar
132 387311100
Klemplaten Set *
133 957310610 28.73 34.76
Schroef
134 900108555 1.21 1.46
Revet 8,4Mm A
135 924108410 1.43 1.73
Met.schroef Ck M5x16mm
136 266605-8 1.01 1.22
Hoofdpijp
138 010261020 189.87 229.74
Hoofdas
139 385228030 45.06 54.52
Label Ms340/400
140 980114628 7.43 8.99
Geen informatie beschikbaar, niet bestelbaar
141 980114148
Veiligheidslabel
142 980114119 2.05 2.48
Beschermkap "draadkop"
143 010341612 33.46 40.49
Met.schroef Ck M5x16mm
144 266605-8 1.01 1.22
Onderlegring
145 385341070 20.76 25.12
snijmes voor draad
146 957341010 9.52 11.52
Beschermkap 200mm "mes"
147 010341630 46.42 56.17
Geen informatie beschikbaar, niet bestelbaar
148 908005125
Aandrijving haaks
149 385200203 309.17 374.10
Blokkeer set
150 957385272 14.90 18.03
Oliekeerring 20x5x35
151 962900055 6.58 7.96
Schroef
152 900210104 7.43 8.99
Pakking
153 963604084 2.56 3.10
Geen informatie beschikbaar, niet bestelbaar
154 908005125
Inbusbout M5x25mm
155 266984-4 0.83 1.00
Ring
156 385228020 14.90 18.03
Opwindbeveiliging
157 385224411 6.90 8.35
Opnameschijf
158 385224012 49.85 60.32
Drukplaat
159 385224022 31.62 38.26
Veilgheidsmoer
160 385228041 4.58 5.54
Geleidingschaal
161 385218020 11.16 13.50
Kapversterking Dbc300+301 *
163 957341020 9.52 11.52
Stootring
164 385224521 14.23 17.22
Niet meer leverbaar, geen vervanging
165 385224130
Niet meer leverbaar, geen vervanging
166 385224171
Transportbescherming slagmes
167 385341411 7.83 9.47
Geen informatie beschikbaar, niet bestelbaar
168 370341450
Combisleutel
169 958501633 5.32 6.44
Schroevendraaier carburateur
170 783012-5 2.59 3.13
Torx sleutel T27
171 782025-3 3.57 4.32
Geen informatie beschikbaar, niet bestelbaar
172 950004001
Geen informatie beschikbaar, niet bestelbaar
173 384260100
Geen informatie beschikbaar, niet bestelbaar
175 385260040
Veiligheidspin
176 385260030 2.44 2.95
Schouderkussen (2st)
177 385260050 23.74 28.73
Plastic klem
178 385260060 12.55 15.19
Geen informatie beschikbaar, niet bestelbaar
179 385224500
Niet meer leverbaar, geen vervanging
180 378224020
Geen informatie beschikbaar, niet bestelbaar
181 385224510
Geen informatie beschikbaar, niet bestelbaar
182 384224500
Spoel voor draad
183 385224570 16.07 19.44
Draadbus
184 385224560 5.22 6.32
Adapter
185 385224550 15.33 18.55
Draadkop 4x2,4 Man M12x1,50L
186 385224541 34.31 41.52
