Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DBC4510'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DBC4510

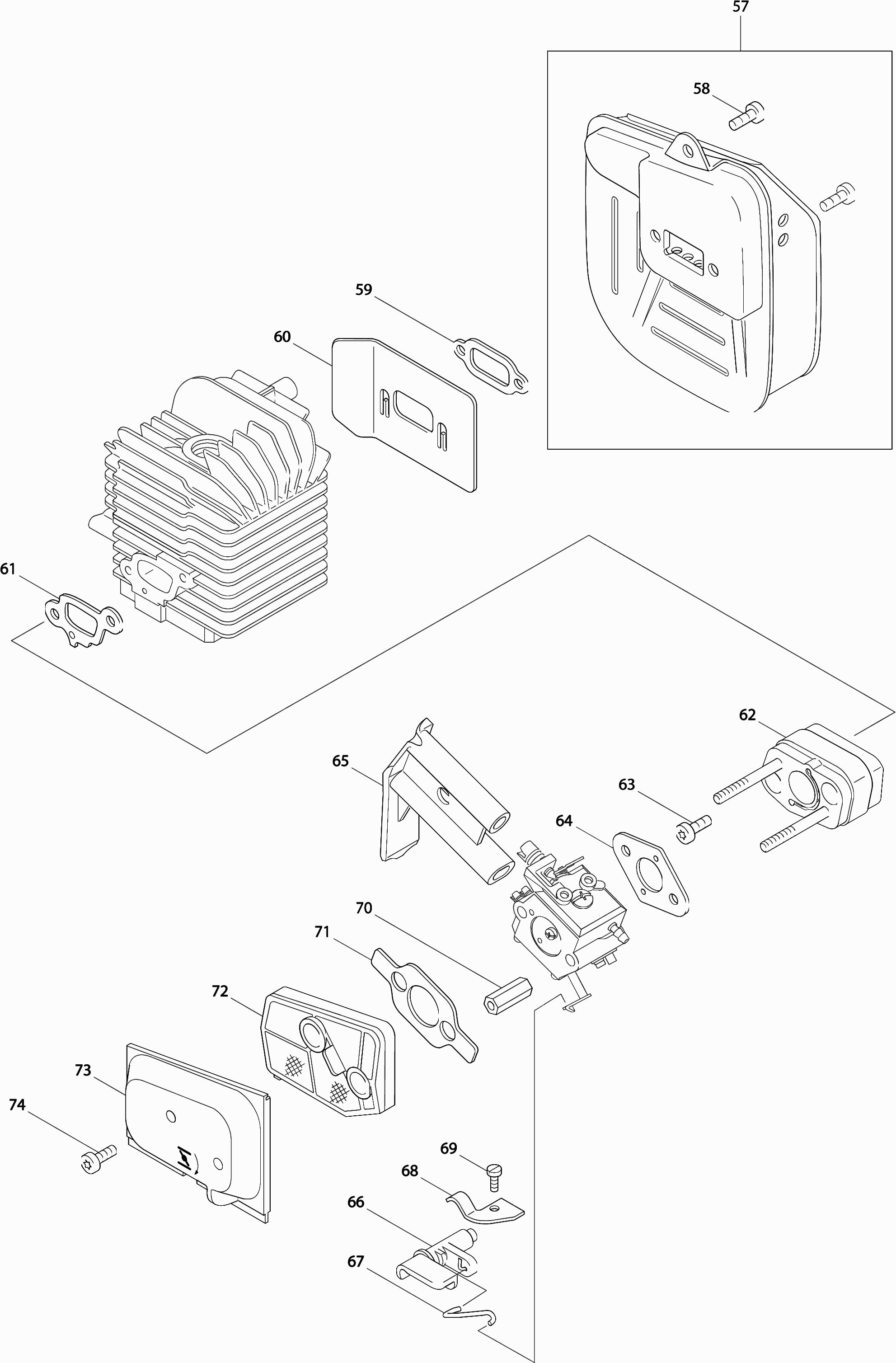

Onderdelen tekening 1
Klik voor vergroting

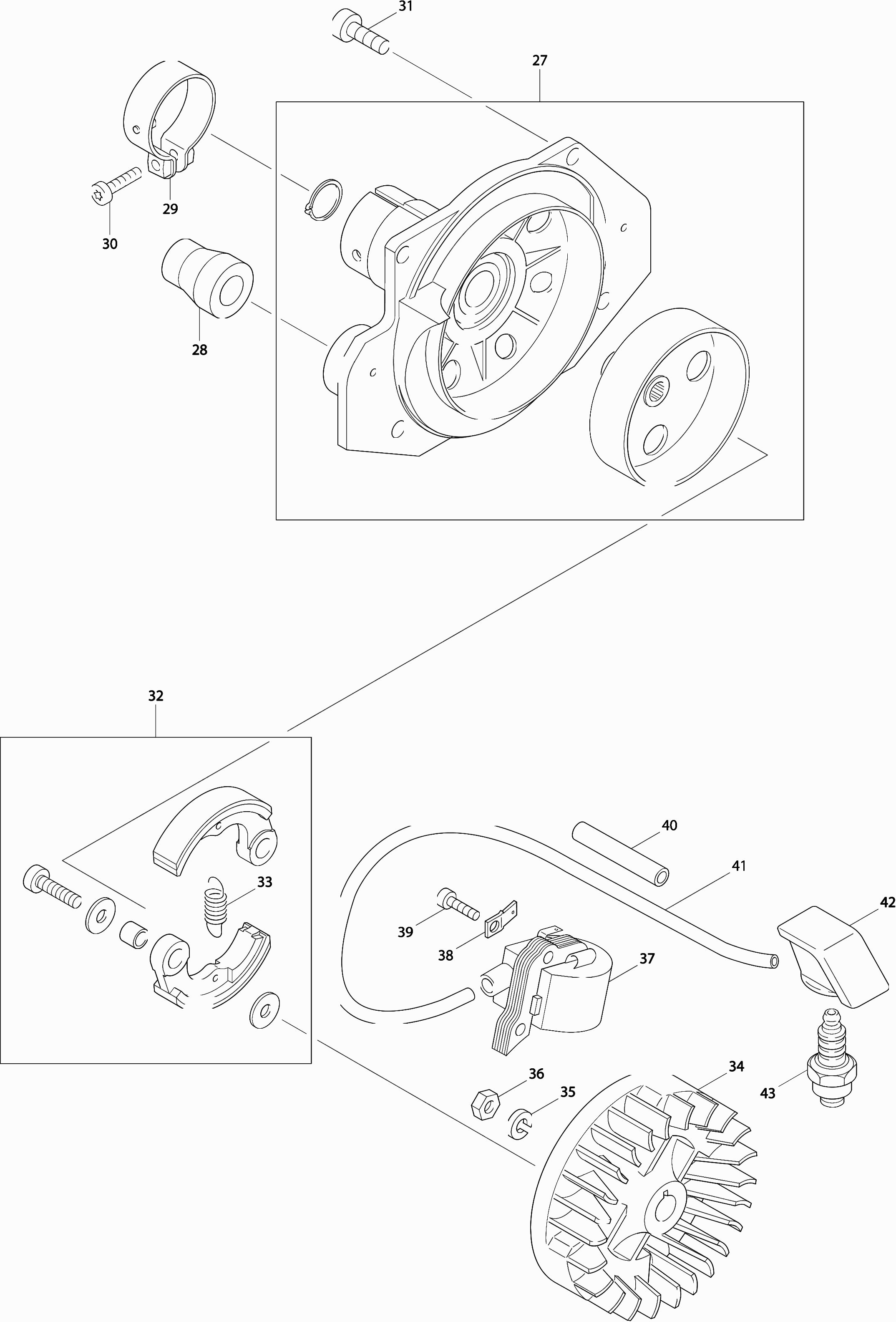

Onderdelen tekening 2
Klik voor vergroting

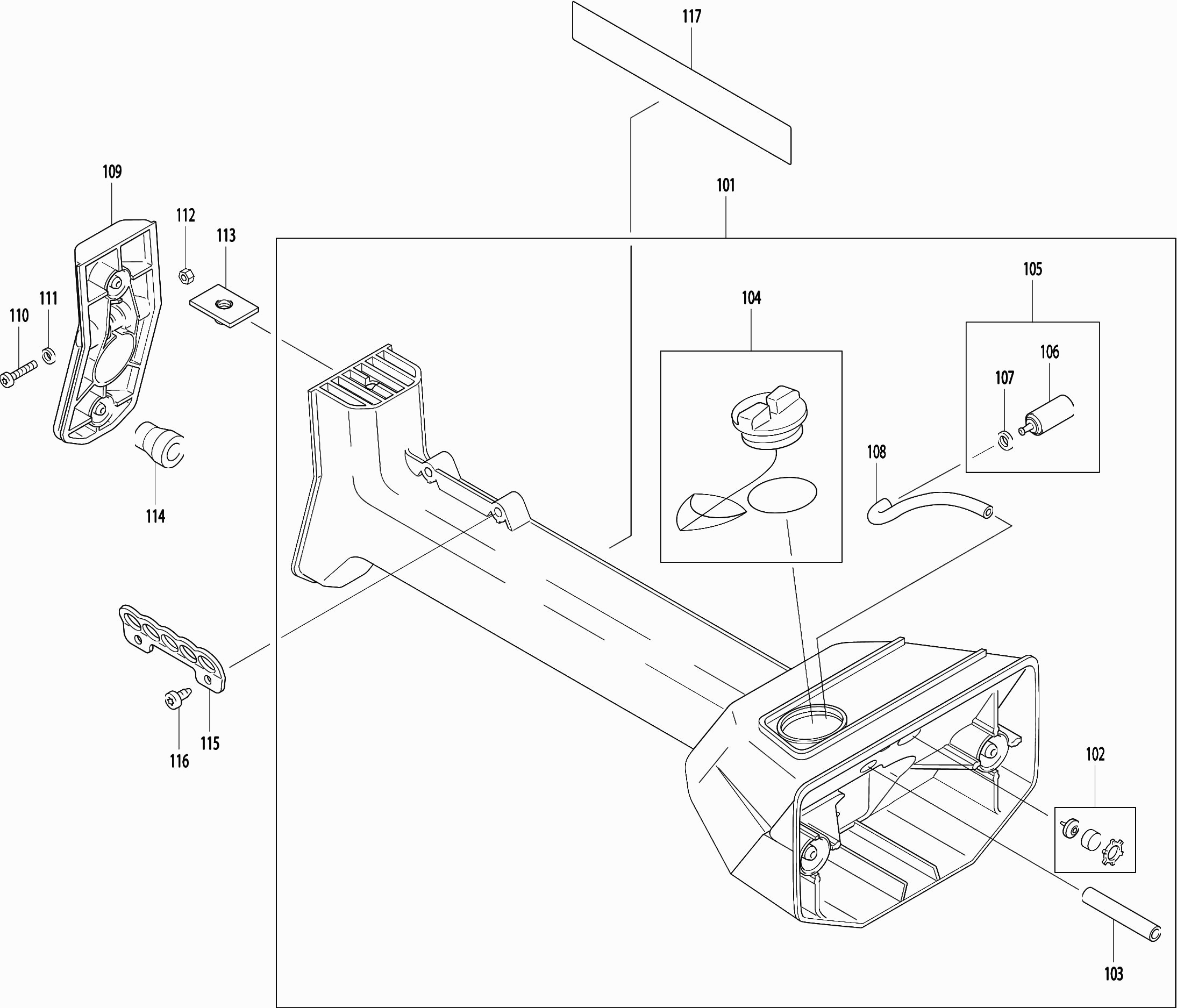

Onderdelen tekening 3
Klik voor vergroting

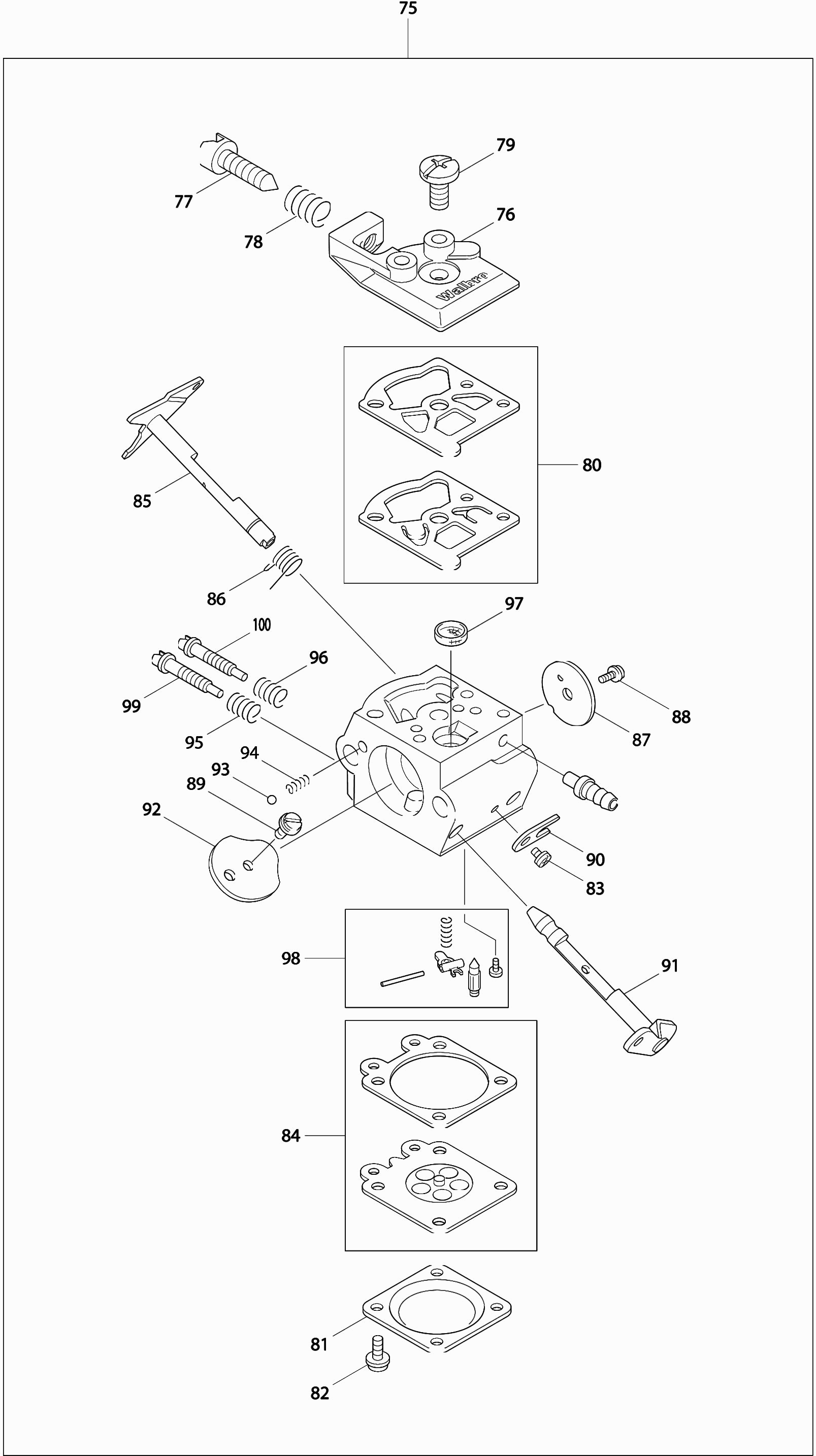

Onderdelen tekening 4
Klik voor vergroting

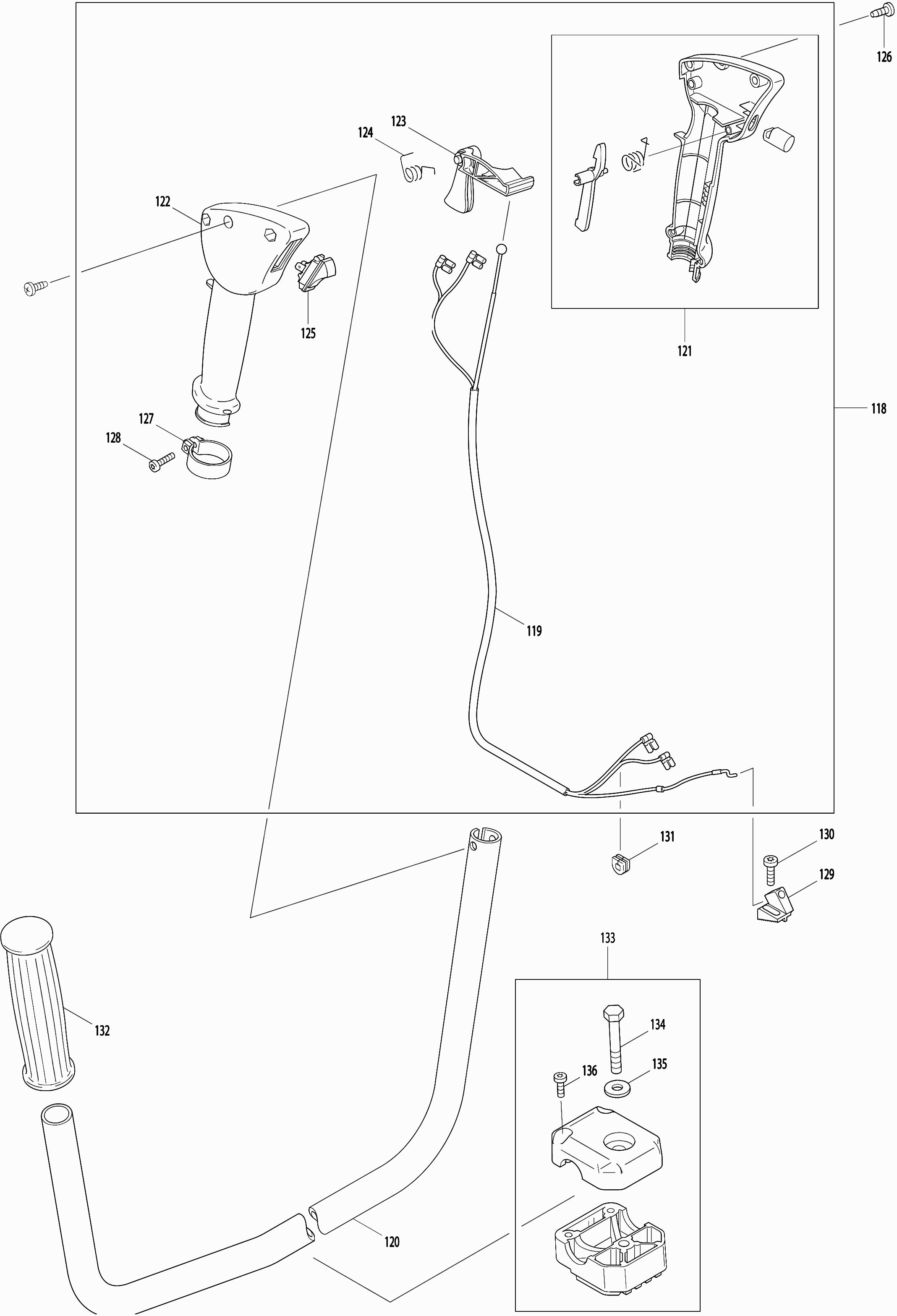

Onderdelen tekening 5
Klik voor vergroting

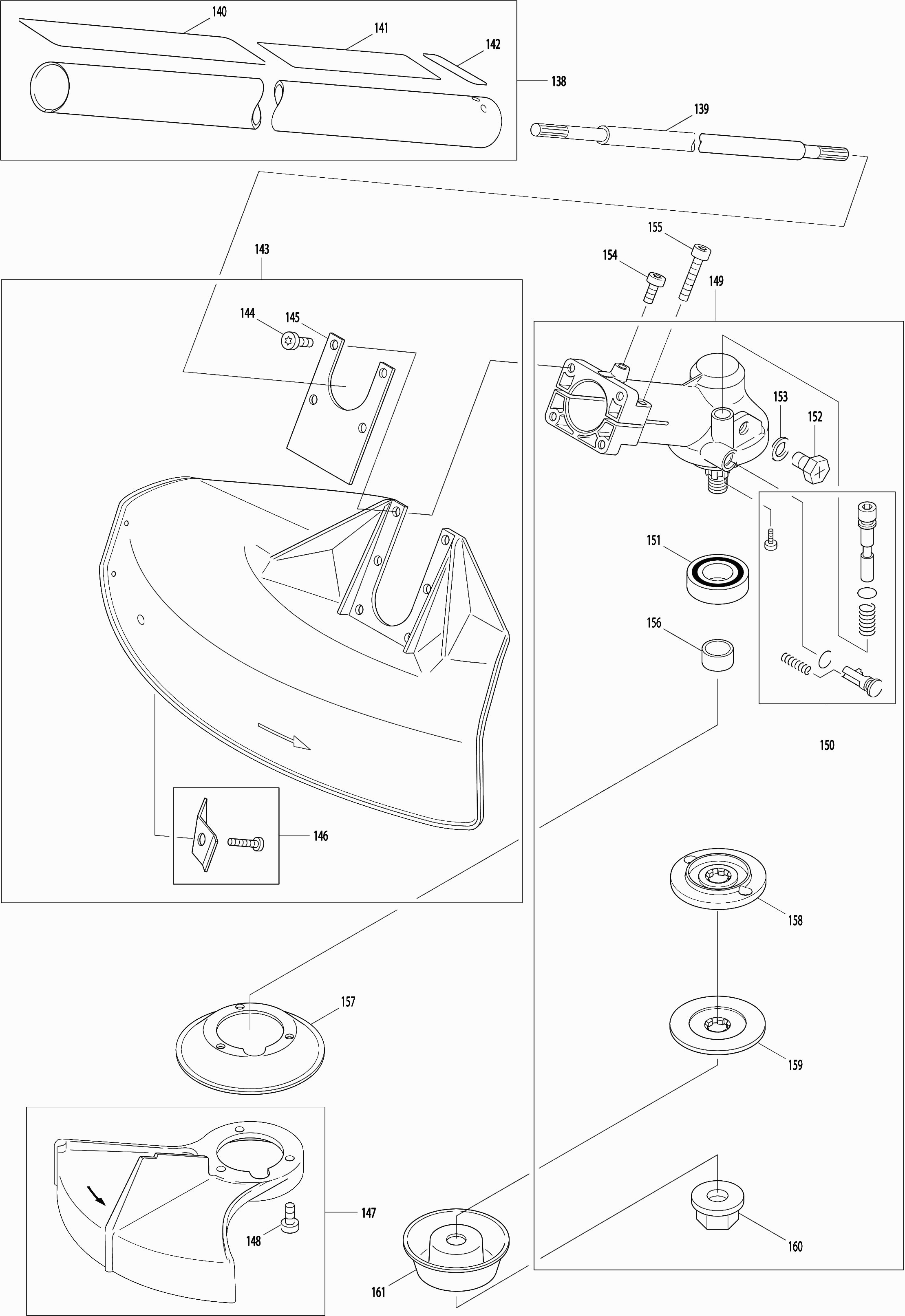

Onderdelen tekening 6
Klik voor vergroting

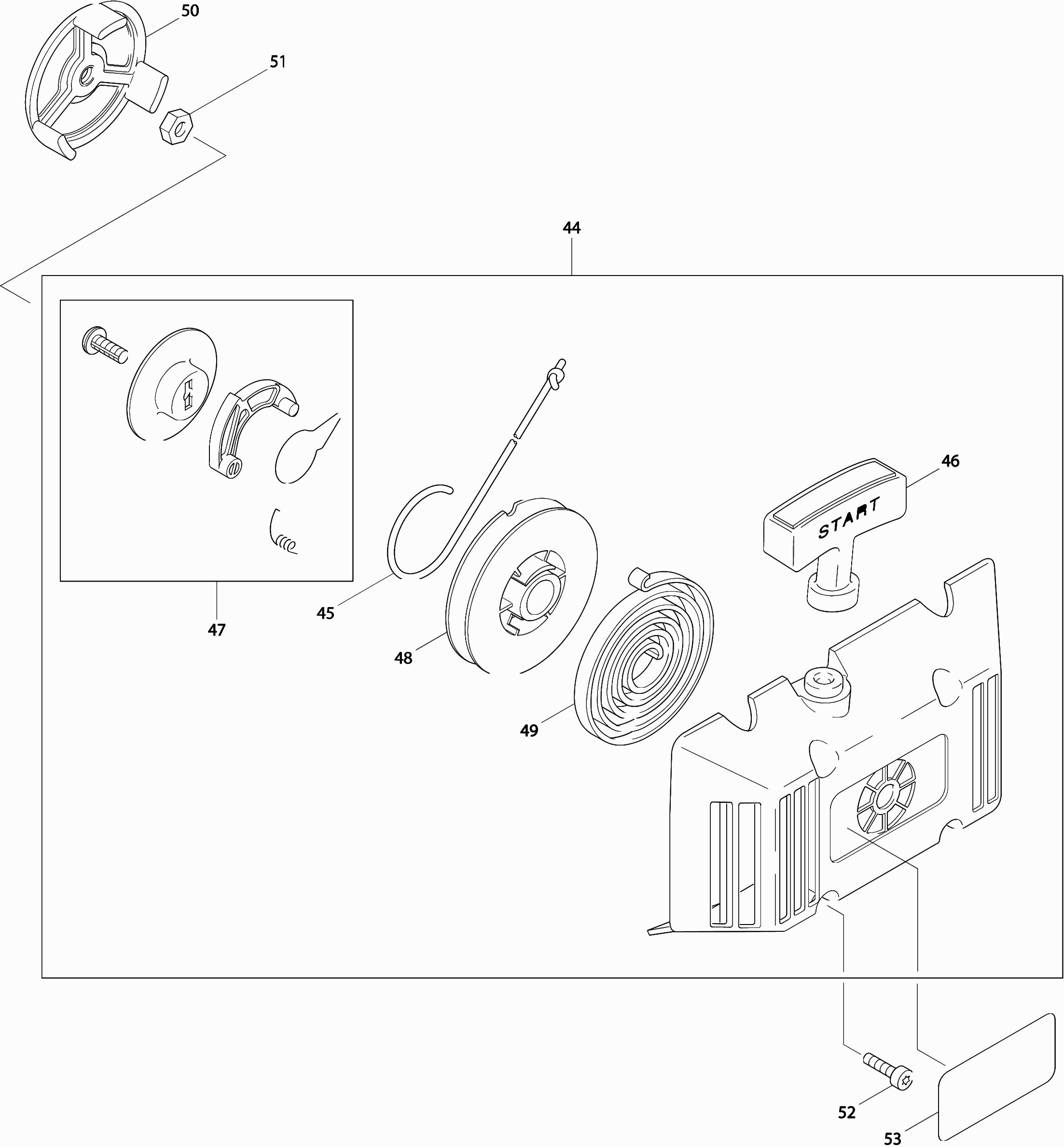

Onderdelen tekening 7
Klik voor vergroting

Onderdelen tekening 8
Klik voor vergroting

Onderdelen lijst van de Makita DBC4510

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Geen informatie beschikbaar, niet bestelbaar
001 386100100
Cilinder D=43 Dbc4510 A
002 386131011 366.86 443.90
Zuiger 43 Dbc4510 A
003 957132386 92.06 111.39
Zuigerveer 43 Dbc4510
004 386132010 7.22 8.74
Zuigerpen Dbc3300-4000 *
005 385132030 8.21 9.93
Borgring*
006 385132040 1.67 2.02
Cilinderpakking Dbc3300 #
007 965527010 8.59 10.39
Krukashuis Set #
008 385111102 64.89 78.52
Krukas Dbc3300-4000
009 385120100 194.04 234.79
Kogellager 6201 P
010 211109-5 4.45 5.38
Spie 2.0X3.7 *
011 939620371 1.02 1.23
Kogellager 6201 P
012 211109-5 4.45 5.38
Naaldlager *
013 962211033 7.22 8.74
Afdichting 12-20X5
014 962900057 5.06 6.12
Ring*
015 900006217 1.18 1.43
Cilinder Schroef 6,7X30 *
018 913467304 0.98 1.19
Afdekhuis Dbc3300-4000 A
019 385118613 36.08 43.66
Met.Schroef M5X20Mm Es3201S A
021 266607-4 0.83 1.00
Motorhuis Dbc33/40/4510 A
022 386110313 72.58 87.82
Nippel A
023 001131020 5.06 6.12
Benzineslang 2,5X5,5Mm 100Cm P
024 965452090 17.38 21.03
Stop Dbc *
025 965404240 1.39 1.68
Stop Dbc *
026 965404240 1.39 1.68
Koppelinghuis Dbc3310-4010
027 385217000 72.58 87.82
Buffer
028 965403380 5.71 6.91
Spanring Voor Kopp. Dbc4510*
029 965903062 11.34 13.72
Torx Schroef 6X25 A
030 908006255 1.18 1.43
Cilinder Schroef 6,7X25 *
031 913467254 0.98 1.19
Geen informatie beschikbaar, niet bestelbaar
032 010181000
Veer
033 385184020 2.02 2.44
Geen informatie beschikbaar, niet bestelbaar
036 264022-6
Ontsteking Dbc3300-4000 A
037 385143032 68.13 82.44
Stekker *
038 965605411 0.98 1.19
Met.Schroef M5X20Mm Es3201S A
039 266607-4 0.83 1.00
Isolatieleiding A
040 970502120 6.38 7.72
Bougieleiding 100Cm
041 970310200 6.38 7.72
Bougiedop Inkl Klem
042 385147100 9.24 11.18
BOUGIE A
043 168517-0 5.06 6.12
Startinrichting Dbc3300 A
044 385160304 30.70 37.15
Koord *
045 387164010 6.41 7.76
Geen informatie beschikbaar, niet bestelbaar
046 957404691
Reparatieset Starter Dbc3300 *
047 957160385 10.99 13.30
Starter Trommel
048 385162020 11.34 13.72
Terugloop Veer
049 385163100 10.99 13.30
Starter Wiel
050 385166040 6.38 7.72
Geen informatie beschikbaar, niet bestelbaar
051 264022-6
Met.Schroef M5X20Mm Es3201S A
052 266607-4 0.83 1.00
Label (Startinr.) Dbc *
053 980114147 9.26 11.20
Uitlaat Dbc3300+4000 A
057 957174385 59.21 71.64
Inbusbout M5X14Mm Pc-6114
058 266986-0 0.83 1.00
Pakking
059 965527040 1.39 1.68
Geen informatie beschikbaar, niet bestelbaar
060 385174012
Pakking *
061 965527030 1.75 2.12
Tussenstuk Dbc4510 A
062 385131071 41.77 50.54
Pakking
064 965527020 1.24 1.50
Instelgeleider Dbc4510 A
065 385154011 5.06 6.12
Choke Schakelaar
066 028150740 2.48 3.00
Choke Stang Dbc3300-4000
067 385150030 2.36 2.86
Veerplaat Dbc3300-4000
068 385150020 1.67 2.02
Torxschr 3.5X13 Des300-350-400
069 915135130 1.18 1.43
Moer Ehw120
070 001173060 1.75 2.12
Afdichting
071 965527060 1.24 1.50
Luchtfilter Dbc3300-4000
072 385173100 10.50 12.70
Luchtfilterdeksel Dbc3300-4000
073 385118060 22.09 26.73
Met.schr. M5x14mm A
074 266947-0 0.83 1.00
Carburateur Dbc3310-4010 A
075 957151110 92.95 112.47
Geen informatie beschikbaar, niet bestelbaar
076 021151160
Stationair Stelschroef *
077 001151400 5.06 6.12
Drukveer Stat.
078 021151230 3.12 3.78
Schroef *
079 118151190 2.71 3.28
Membraam Set Dbc3300-4000
080 957151010 11.82 14.30
Membraandeksel
081 021151120 10.50 12.70
Schroef A
082 378151220 1.18 1.43
Schroef A
083 378151220 1.18 1.43
Regelmembraam Set Dbc3300-4000
084 957151020 11.82 14.30
Smoorklep As *
085 385151040 12.19 14.75
Veer *
086 371151310 2.71 3.28
Smoorklep
087 001151680 3.28 3.97
Geen informatie beschikbaar, niet bestelbaar
088 118151060
Geen informatie beschikbaar, niet bestelbaar
089 118151060
Borgplaat Wj-105
090 108151350 2.71 3.28
Chokehandel Met Klep Dbc4510
091 385151020 12.22 14.79
Chokeklep
092 001151350 6.38 7.72
Kogel *
093 118151170 2.71 3.28
Veer H *
094 118151160 3.12 3.78
Veer *
095 021151530 2.71 3.28
Veer L
096 021151480 3.72 4.50
Zeef *
097 021151180 2.10 2.54
Set Stuurdelen
098 957150040 10.99 13.30
Stelschroef H
099 001151420 10.50 12.70
Stelschroef L
100 001151410 10.50 12.70
Geen informatie beschikbaar, niet bestelbaar
101 385114611
Geen informatie beschikbaar, niet bestelbaar
102 957114010
Benzineslang 2,5X5,5Mm 100Cm P
103 965452090 17.38 21.03
Benzinedop Dbc340 A
104 010114091 6.38 7.72
Aanzuigkop A
105 010114150 12.22 14.79
Benzinefilter Dbc3300-4000
106 963601150 11.84 14.33
Schijf
107 928605500 2.10 2.54
Geen informatie beschikbaar, niet bestelbaar
108 965452480
Spanhuls Dbc3300 A
109 385310631 6.38 7.72
Schroef Dbc3300-4000 *
110 908006305 0.98 1.19
Ring Dbc3300-4000 *
111 924106400 0.83 1.00
Niet meer leverbaar, geen vervanging
112 931303-0
Plaat P
113 385365010 8.21 9.93
Buffer
114 965403380 5.71 6.91
Plaat Dbc3300 *
115 385316011 10.67 12.91
Geen informatie beschikbaar, niet bestelbaar
116 913467164
Label Dbc4510 *
117 980114673 7.21 8.72
Geen informatie beschikbaar, niet bestelbaar
119 385726061
Geen informatie beschikbaar, niet bestelbaar
120 385310060
Schroef Dbc3300-4000 *
126 915435254 0.83 1.00
Schroef 5X30 *
127 908605305 1.18 1.43
Zeskantmoer M5
128 920205000 0.83 1.00
Kabelhouder Dbc4510
129 385176010 2.02 2.44
Geen informatie beschikbaar, niet bestelbaar
130 913455204
Doorvoer Ehw120 *
131 965401018 2.38 2.88
Geen informatie beschikbaar, niet bestelbaar
132 387311100
Klemplaten Set *
133 957310610 27.90 33.76
Schroef Dbc3300-4000
134 900108555 1.18 1.43
Revet 8,4Mm A
135 924108410 1.39 1.68
Met.Schroef M5X16Mm Es3200S A
136 266605-8 0.98 1.19
Hoofdpijp *
138 010261020 184.34 223.05
Hoofdas Dbc3300-4000
139 385228030 43.75 52.94
Label Ms340/400
140 980114628 7.21 8.72
Geen informatie beschikbaar, niet bestelbaar
141 980114148
Veiligheidslabel Dbc
142 980114119 1.99 2.41
Beschermkap "draadkop"
143 010341612 33.46 40.49
Met.Schroef M5X16Mm Es3200S A
144 266605-8 0.98 1.19
Onderlegring Dbc3300-4000 A
145 385341070 20.15 24.38
Snijmes Voor Draad Dbc3300-400
146 957341010 9.24 11.18
Beschermkap 200mm "mes"
147 010341630 46.42 56.17
Geen informatie beschikbaar, niet bestelbaar
148 908005125
Aandrijv. Haaks Dbc3300-4000 A
149 385200203 300.16 363.19
Blokkeer Set A
150 957385272 14.48 17.52
Oliekeerring 20X5X35
151 962900055 6.38 7.72
Schroef Ms4010/4510
152 900210104 7.21 8.72
Pakking
153 963604084 2.48 3.00
Geen informatie beschikbaar, niet bestelbaar
154 908005125
Inbusbout M5X25Mm Pc-6114 A
155 266984-4 0.83 1.00
Ring Ms4510
156 385228020 14.48 17.52
Opwindbeveiliging A
157 385224411 6.70 8.11
Opnameschijf Dbc
158 385224012 48.40 58.56
Drukplaat A
159 385224022 30.70 37.15
Veiligheidsmoer Dbc3300 A
160 385228041 4.45 5.38
Geleidingschaal A
161 385218020 11.82 14.30
Kapversterking Dbc300+301 *
163 957341020 9.24 11.18
Stootring A
164 385224521 13.82 16.72
Niet meer leverbaar, geen vervanging
165 385224130
Niet meer leverbaar, geen vervanging
166 385224171
Transportbescherming slagmes
167 385341411 7.83 9.47
Geen informatie beschikbaar, niet bestelbaar
168 370341450
Combisleutel
169 958501633 5.32 6.44
Schroevendraaier carburateur
170 783012-5 2.59 3.13
Torx sleutel T27
171 782025-3 3.57 4.32
Geen informatie beschikbaar, niet bestelbaar
172 950004001
Geen informatie beschikbaar, niet bestelbaar
173 384260100
Geen informatie beschikbaar, niet bestelbaar
175 385260040
Veiligheidspin
176 385260030 2.36 2.86
Schouderkussen (2St)
177 385260050 23.04 27.88
Plastic Klem
178 385260060 12.19 14.75
Geen informatie beschikbaar, niet bestelbaar
179 385224500
Niet meer leverbaar, geen vervanging
180 378224020
Geen informatie beschikbaar, niet bestelbaar
181 385224510
Geen informatie beschikbaar, niet bestelbaar
182 384224500
Spoel Tbv 384224500 P
183 385224570 15.60 18.88
Draadbus Tbv 384224500 #
184 385224560 5.06 6.12
Adapter M12 X1.5L
185 385224550 14.88 18.00
Draadkop 4x2,4 Man M12x1,50L
186 385224541 34.31 41.52
