Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DBM131'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DBM131

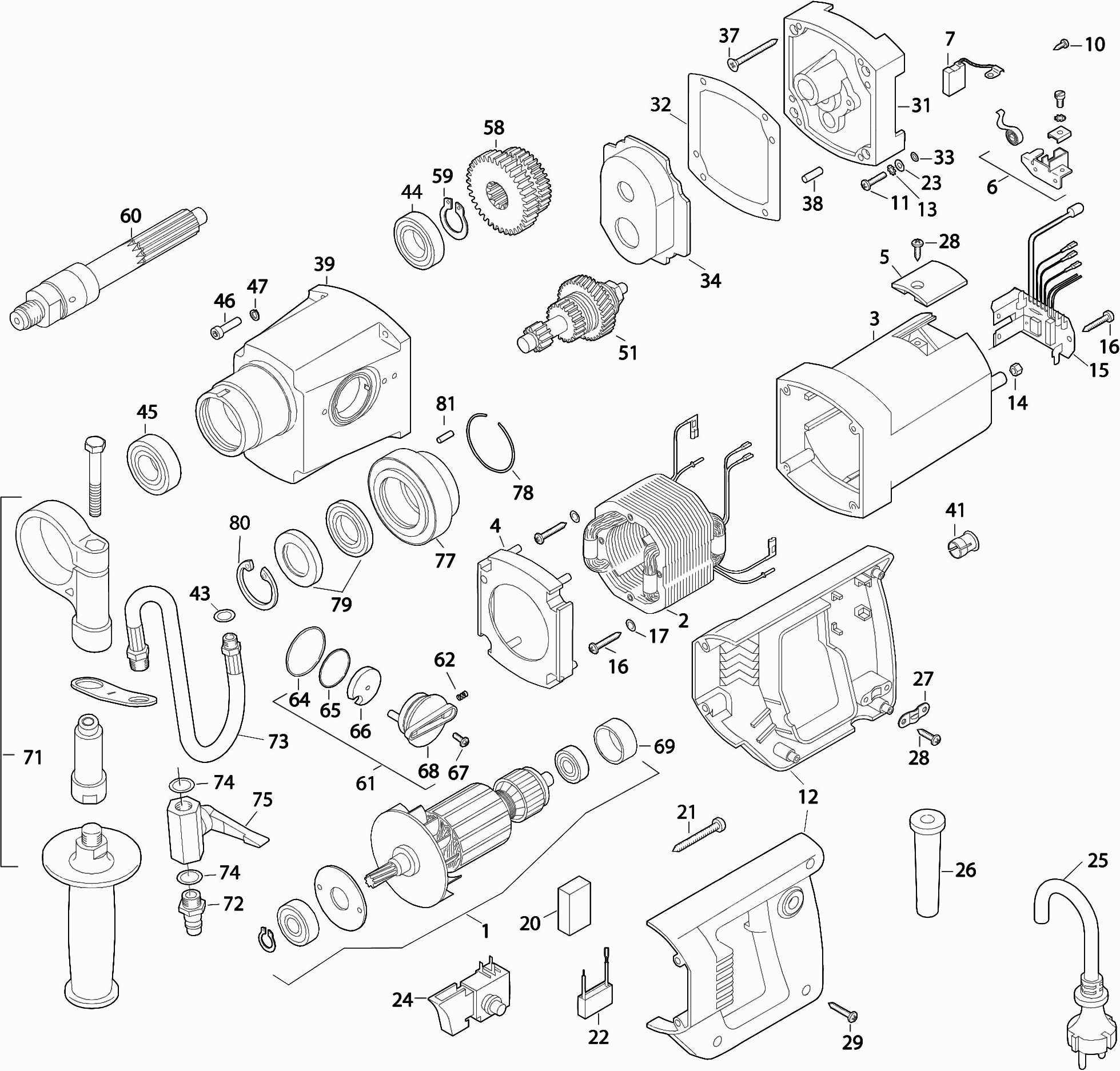

Onderdelen tekening 1

Onderdelen lijst van de Makita DBM131

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Anker
001 EE73313100@141 166.57 201.55
Veld
002 EE73320150@141 78.32 94.77
Motorhuis cpl
003 EE80900159@141 39.89 48.27
Afdekplaat DBM131 A
004 EE80900072@141 4.58 5.54
Koolborsteldeksel
005 EE73320215@141 0.83 1.00
Koolborstelhouder
006 EE80201199@141 17.92 21.68
Koolborstel DBM131 A
007 EE7332022S@141 14.23 17.22
Schroef Ck 2,9X13Mm *
010 EE80201252@141 0.83 1.00
Schroef Vk 4x17
011 EE80201131@141 0.83 1.00
Handgreepdeksel Cpl
012 EE73421261@141 18.76 22.70
Borgring 4,3
013 EE80200752@141 0.83 1.00
Moer Plastic
014 EE80201295@141 0.83 1.00
Controller
015 EE80601148@141 90.50 109.50
Schroef Ck 4,2X25Mm *
016 EE80201273@141 0.83 1.00
Borgring S-6
017 EE80201362@141 0.83 1.00
Schroef Ck 4,8x45
021 EE80201267@141 1.24 1.50
Condensator
022 EE73320305@141 5.46 6.61
Revet 4,3mm
023 EE80201371@141 1.06 1.28
Schakelaar
024 EE80600116@141 19.80 23.96
Netsnoer 2x1.50 4.0mtr
025 695123-3@141 21.70 26.26
Niet meer leverbaar, geen vervanging
025A 652739-7@141
Kabeldoorvoer
026 EE83000004@141 2.70 3.27
Trekontlaster
027 EE71540330@141 1.01 1.22
Schroef Ck 4,2x13
028 EE80201270@141 1.24 1.50
Schroef Ck 4,2x22
029 EE80201272@141 0.83 1.00
Tandwielhuisdeksel
031 EE7332S610@141 78.32 94.77
Geen informatie beschikbaar, niet bestelbaar
032 EE73320620@141
Ring 3,68x1,78
033 EE83000019@141 1.51 1.83
Vetafdekplaat
034 EE80900120@141 2.44 2.95
Schroef Ck 4,5x60
037 EE80201425@141 1.43 1.73
Schroef Vk 4,5X50Mm *
037 EE80201275@141 1.02 1.23
Pin 5x16
038 EE80200580@141 0.83 1.00
Tandwielhuis
039 EE73429400@141 90.50 109.50
Led houder
041 EE80601153@141 1.06 1.28
Led
042 EE80601154@141 3.83 4.63
Pakkingring 1/8"
043 EE83000106@141 0.83 1.00
Kogellager 6904ddw
044 211331-4@141 12.58 15.22
Kogellager 6004llu
045 211332-2@141 6.58 7.96
Schroef Ck 5x20
046 EE80201204@141 1.06 1.28
Veerring 5
047 EE80201302@141 1.24 1.50
Slipkoppeling
051 EE7342749K@141 128.54 155.53
Tandwiel
058 EE73421440@141 45.06 54.52
Borgring 19mm
059 EE80201319@141 0.83 1.00
Aandrijfas
060 EE73427420@141 73.52 88.96
Veer
062 EE80200698@141 1.21 1.46
Stalen kogel 3.5
063 216040-0@141 0.83 1.00
Ring 36x1,5
064 EE83000022@141 3.55 4.30
Ring 28x1
065 EE83000017@141 1.21 1.46
Afdekplaat
066 EE73320542@141 6.16 7.45
Schroef Ck M3X12Mm *
067 EE80201149@141 0.83 1.00
Omstelknop
068 EE80900074@141 8.46 10.24
Opvulbus
069 EE73320315@141 2.44 2.95
Handgreep
071 EE7DE33695@141 34.98 42.33
Montageplaat
071A EE85000031@141 8.46 10.24
Montagekoppeling
072 EE83000124@141 6.16 7.45
Slang Cpl
073 EE83000109@141 16.07 19.44
Pakking ring
074 EE83000107@141 0.83 1.00
Toevoorkraan 1/4"
075 EE83000100@141 21.70 26.26
Koelwaterring
077 EE73427405@141 37.12 44.92
Borgring
078 EE80200745@141 0.83 1.00
Keerring 30x40x5mm
079 EE83000070@141 11.16 13.50
Borgring
080 257998-4@141 0.83 1.00
Pin 5x16
081 EE80200580@141 0.83 1.00
Kogellager 6000rd
082 211062-5@141 4.58 5.54
Keerring
083 EE73320310@141 7.43 8.99
Kogellager 6201llb
084 211106-1@141 5.22 6.32
Borgring
085 EE80201320@141 1.72 2.08
