Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DBO480'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

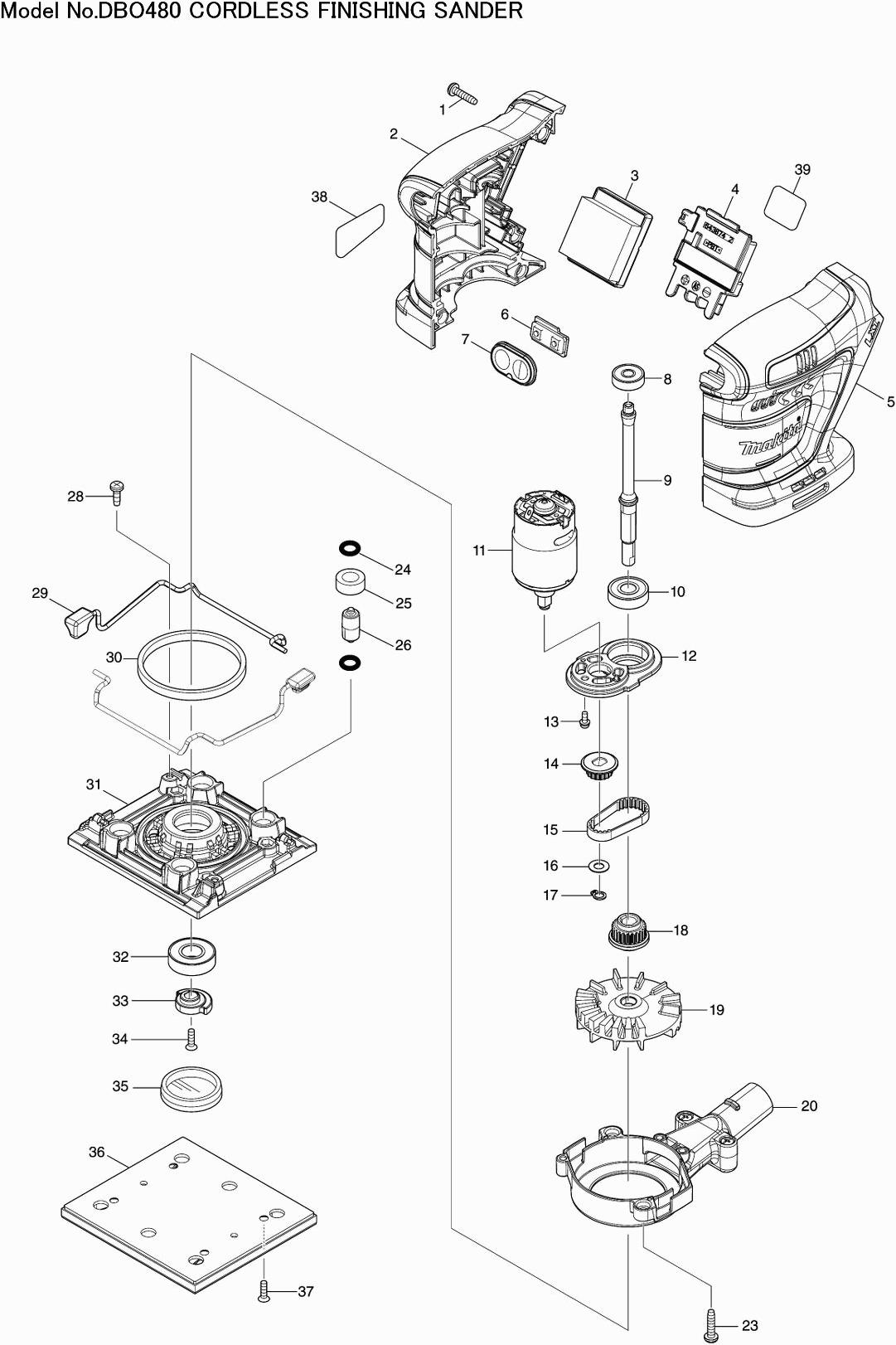

Tekeningen van de Makita DBO480
Onderdelen lijst van de Makita DBO480
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschroef 4x18 | ||||
| 001 | 265A48-7@141 | 0.90 | 1.09 | |
| Motorhuisset DBO480 | ||||
| 002 | 183U93-9@141 | 11.04 | 13.36 | |
| Rubber pen 6 | ||||
| 002C10 | 263005-3@141 | 0.83 | 1.00 | |
| Controlleunit DBO480 | ||||
| 003 | 632S79-3@141 | 42.00 | 50.82 | |
| Lijn filter | ||||
| 003C10 | 688164-6@141 | 0.83 | 1.00 | |
| Aansluitunit | ||||
| 004 | 643874-2@141 | 3.65 | 4.42 | |
| Schakel unit | ||||
| 006 | 632K92-3@141 | 6.58 | 7.96 | |
| Schakelplaat DBO480 | ||||
| 007 | 141B15-1@141 | 1.56 | 1.89 | |
| Kogellager 626zz | ||||
| 008 | 210143-2@141 | 2.80 | 3.39 | |
| As DBO480 | ||||
| 009 | 327807-2@141 | 3.70 | 4.48 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010 | 211491-2@141 | |||
| Motor DC DBO480 | ||||
| 011 | 629B07-5@141 | 14.58 | 17.64 | |
| Motorsteun DBO480 | ||||
| 012 | 413619-0@141 | 0.83 | 1.00 | |
| Schroef M3x8 | ||||
| 013 | 265173-8@141 | 0.83 | 1.00 | |
| Poelie 7,5x15,5 DBO480 | ||||
| 014 | 222200-4@141 | 4.73 | 5.72 | |
| Multieriem 6x108 DBO480 | ||||
| 015 | 225105-7@141 | 3.31 | 4.01 | |
| Sluitring 6 | ||||
| 016 | 253715-0@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 961022-4@141 | |||
| Poelie 7,5x20,3 DBO480 | ||||
| 018 | 222199-3@141 | 6.74 | 8.16 | |
| Waaier 63mm DBO480 | ||||
| 019 | 240224-8@141 | 5.96 | 7.21 | |
| Waaiergeleider assy DBO480 | ||||
| 020 | 122B40-1@141 | 3.31 | 4.01 | |
| O-ring 4 | ||||
| 024 | 213983-7@141 | 0.83 | 1.00 | |
| Sponshuis | ||||
| 025 | 424023-8@141 | 0.83 | 1.00 | |
| Voetsteun | ||||
| 026 | 318151-8@141 | 0.83 | 1.00 | |
| Schroef Pt4x12mm | ||||
| 028 | 266020-6@141 | 0.83 | 1.00 | |
| Vastzetklem | ||||
| 029 | 162259-8@141 | 1.72 | 2.08 | |
| Rubber ring | ||||
| 030 | 424684-4@141 | 0.83 | 1.00 | |
| Basisplaat DBO480 | ||||
| 031 | 413618-2@141 | 5.33 | 6.45 | |
| Moer M4 DBO480 | ||||
| 031C10 | 252176-1@141 | 0.83 | 1.00 | |
| Kogellager 6001dw | ||||
| 032 | 211131-2@141 | 9.52 | 11.52 | |
| Balansgewicht | ||||
| 033 | 313141-6@141 | 0.83 | 1.00 | |
| Verzonken schroef 4x12 | ||||
| 034 | 912117-6@141 | 0.83 | 1.00 | |
| Kap 36mm DBO480 | ||||
| 035 | 422711-1@141 | 0.83 | 1.00 | |
| Steunzool vierkant velcro/klem | ||||
| 036 | 191Y24-8@141 | 4.33 | 5.24 | |
| Naamplaat DBO480 | ||||
| 038 | 8115T2-9@141 | 0.83 | 1.00 | |
| Label serienr. DBO480 | ||||
| 039 | 8115T5-3@141 | 0.83 | 1.00 | |
