Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DCC500'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

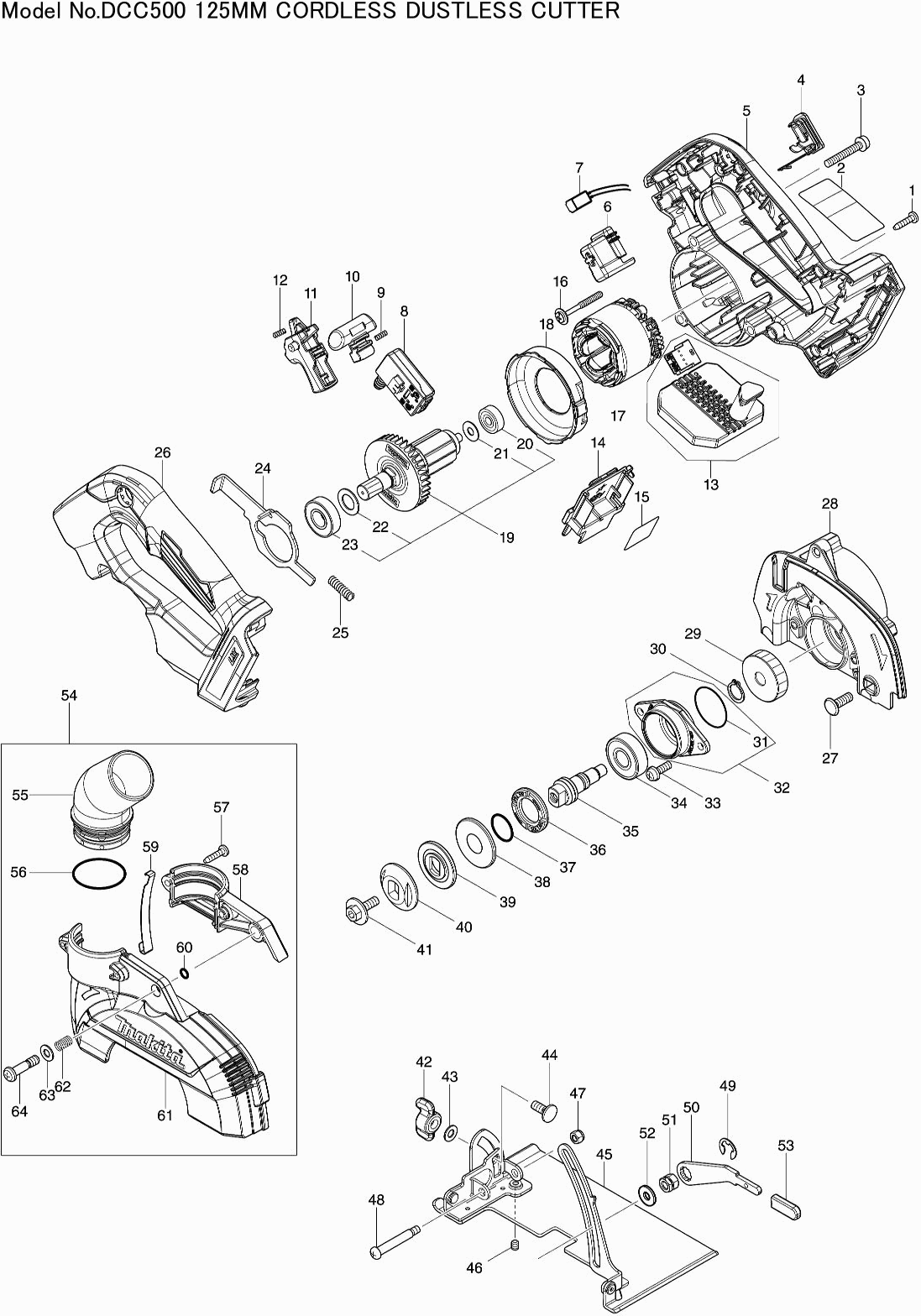

Tekeningen van de Makita DCC500
Onderdelen lijst van de Makita DCC500
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001 | 266326-2 | |||
| Naamplaat DCC500 | ||||
| 002 | 858D79-7 | 2.80 | 3.39 | |
| Schroef 5x36 | ||||
| 003 | 911258-5 | 0.83 | 1.00 | |
| Afdekkap DGA701 | ||||
| 004 | 140F99-0 | 2.44 | 2.95 | |
| O-ring 16 | ||||
| 004C10 | 213218-6 | 0.83 | 1.00 | |
| Label DGA701 | ||||
| 004C20 | 818H07-8 | 2.80 | 3.39 | |
| Motorhuis CPL DCC500 | ||||
| 005 | 140Y20-3 | 19.80 | 23.96 | |
| Rubber pen 6 | ||||
| 005C10 | 263005-3 | 0.83 | 1.00 | |
| Houder DCC500 | ||||
| 006 | 459256-6 | 0.83 | 1.00 | |
| Ledcircuit DHR680 | ||||
| 007 | 620936-3 | 8.46 | 10.24 | |
| Schakelaar C3Xa-1Pspm Dsp600 | ||||
| 008 | 651083-9 | 19.88 | 24.05 | |
| Drukveer 4 | ||||
| 009 | 231433-0 | 0.83 | 1.00 | |
| Vastzetknop DCC500 | ||||
| 010 | 459264-7 | 0.83 | 1.00 | |
| Schakelknop DHS660 | ||||
| 011 | 458594-3 | 0.83 | 1.00 | |
| Drukveer 4 | ||||
| 012 | 231433-0 | 0.83 | 1.00 | |
| Controller DCC500 | ||||
| 013 | 620E44-0 | 70.18 | 84.92 | |
| Aansluitunit | ||||
| 014 | 643874-2 | 3.65 | 4.42 | |
| Label ser.nr. DCC500 | ||||
| 015 | 858D86-0 | 0.83 | 1.00 | |
| Tapschroef 4x40mm DKP181 | ||||
| 016 | 265679-6 | 0.83 | 1.00 | |
| Veld DCC500 | ||||
| 017 | 629A39-6 | 28.73 | 34.76 | |
| Tussenplaat DCC500 | ||||
| 018 | 413291-8 | 1.02 | 1.23 | |
| Anker DCC500 | ||||
| 019 | 519665-2 | 34.35 | 41.56 | |
| Kogellager 626zz | ||||
| 020 | 210143-2 | 2.80 | 3.39 | |
| Dunne ring 6 | ||||
| 021 | 253332-6 | 0.83 | 1.00 | |
| Sluitring 12 | ||||
| 022 | 253744-3 | 0.83 | 1.00 | |
| Kogellager 6001dw | ||||
| 023 | 211131-2 | 9.52 | 11.52 | |
| Asblokkeerring DCC500 | ||||
| 024 | 347785-0 | 1.43 | 1.73 | |
| Drukveer 6 DCC500 | ||||
| 025 | 232667-8 | 0.83 | 1.00 | |
| Handgreepdeksel DCC500 | ||||
| 026 | 140Y24-5 | 5.22 | 6.32 | |
| Rubber pen 6 | ||||
| 026C10 | 263005-3 | 0.83 | 1.00 | |
| Bout M6 4100Kb | ||||
| 027 | 251586-9 | 0.83 | 1.00 | |
| Tandwielhuis DCC500 | ||||
| 028 | 140Y21-1 | 21.87 | 26.46 | |
| O-ring 28 DCC500 | ||||
| 028C10 | 213430-8 | 0.83 | 1.00 | |
| Tandwiel 45 DCC500 | ||||
| 029 | 227855-0 | 3.55 | 4.30 | |
| Borgring S-12 | ||||
| 030 | 961052-5 | 0.83 | 1.00 | |
| O-Ring 30 4100Kb | ||||
| 031 | 213444-7 | 0.83 | 1.00 | |
| Lagerhuis Compleet 4100Kb A | ||||
| 032 | 135948-8 | 4.08 | 4.94 | |
| Schroef 5x16 | ||||
| 033 | 911224-2 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 034 | 211129-9 | 7.44 | 9.00 | |
| As 4100Kb | ||||
| 035 | 325603-2 | 3.22 | 3.90 | |
| Lagerborgring 19-33 | ||||
| 036 | 285858-0 | 1.43 | 1.73 | |
| O-ring 18 | ||||
| 037 | 213279-6 | 0.83 | 1.00 | |
| Schotelring M15 4100Kb | ||||
| 038 | 253397-8 | 1.43 | 1.73 | |
| Binnenflens 36 4100Kb | ||||
| 039 | 224423-0 | 2.45 | 2.96 | |
| Buitenflens 36 4100Kb | ||||
| 040 | 224424-8 | 2.45 | 2.96 | |
| Inbusbout M6 | ||||
| 041 | 266510-9 | 0.83 | 1.00 | |
| Vastzetknop M6 | ||||
| 042 | 252649-4 | 0.83 | 1.00 | |
| Sluitring 6x12mm | ||||
| 043 | 941151-9 | 0.83 | 1.00 | |
| Slotbout M6x14 DSS610 | ||||
| 044 | 265939-6 | 0.83 | 1.00 | |
| Basisplaat 4DCC500 | ||||
| 045 | 162951-6 | 7.43 | 8.99 | |
| Zeskant bout 5x6 | ||||
| 046 | 266264-8 | 0.83 | 1.00 | |
| Zeskant borgmoer 5x8 | ||||
| 047 | 252103-8 | 0.83 | 1.00 | |
| Schroef M5 4100Kb | ||||
| 048 | 266515-9 | 0.83 | 1.00 | |
| Borgring E-8 | ||||
| 049 | 257982-9 | 0.83 | 1.00 | |
| Hefboomplaat DHS660/661 | ||||
| 050 | 347399-5 | 1.01 | 1.22 | |
| Zeskant moer M6 | ||||
| 051 | 264103-6 | 0.83 | 1.00 | |
| Sluitring 6 | ||||
| 052 | 253111-2 | 0.83 | 1.00 | |
| Kap DHS660/661 | ||||
| 053 | 286036-5 | 0.83 | 1.00 | |
| Stofkapset DCC500 | ||||
| 054 | 127750-3 | 14.24 | 17.23 | |
| Stofafzuigadapter sleuvenzaag | ||||
| 055 | 416741-2 | 3.95 | 4.78 | |
| O-ring 35 | ||||
| 056 | 213460-9 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 057 | 266326-2 | |||
| Stofkap R DCC500 | ||||
| 058 | 413294-2 | 0.91 | 1.10 | |
| Plaat DCC500 | ||||
| 059 | 347787-6 | 0.91 | 1.10 | |
| O-ring 5mm | ||||
| 060 | 213005-3 | 0.83 | 1.00 | |
| Stofkap L DCC500 | ||||
| 061 | 413292-6 | 8.63 | 10.44 | |
| Drukveer 7 | ||||
| 062 | 233267-7 | 1.01 | 1.22 | |
| Sluitring 6x12mm | ||||
| 063 | 941151-9 | 0.83 | 1.00 | |
| Vleuelbout M6x26 4100KB A | ||||
| 064 | 265658-4 | 0.83 | 1.00 | |
