Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DCE090'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

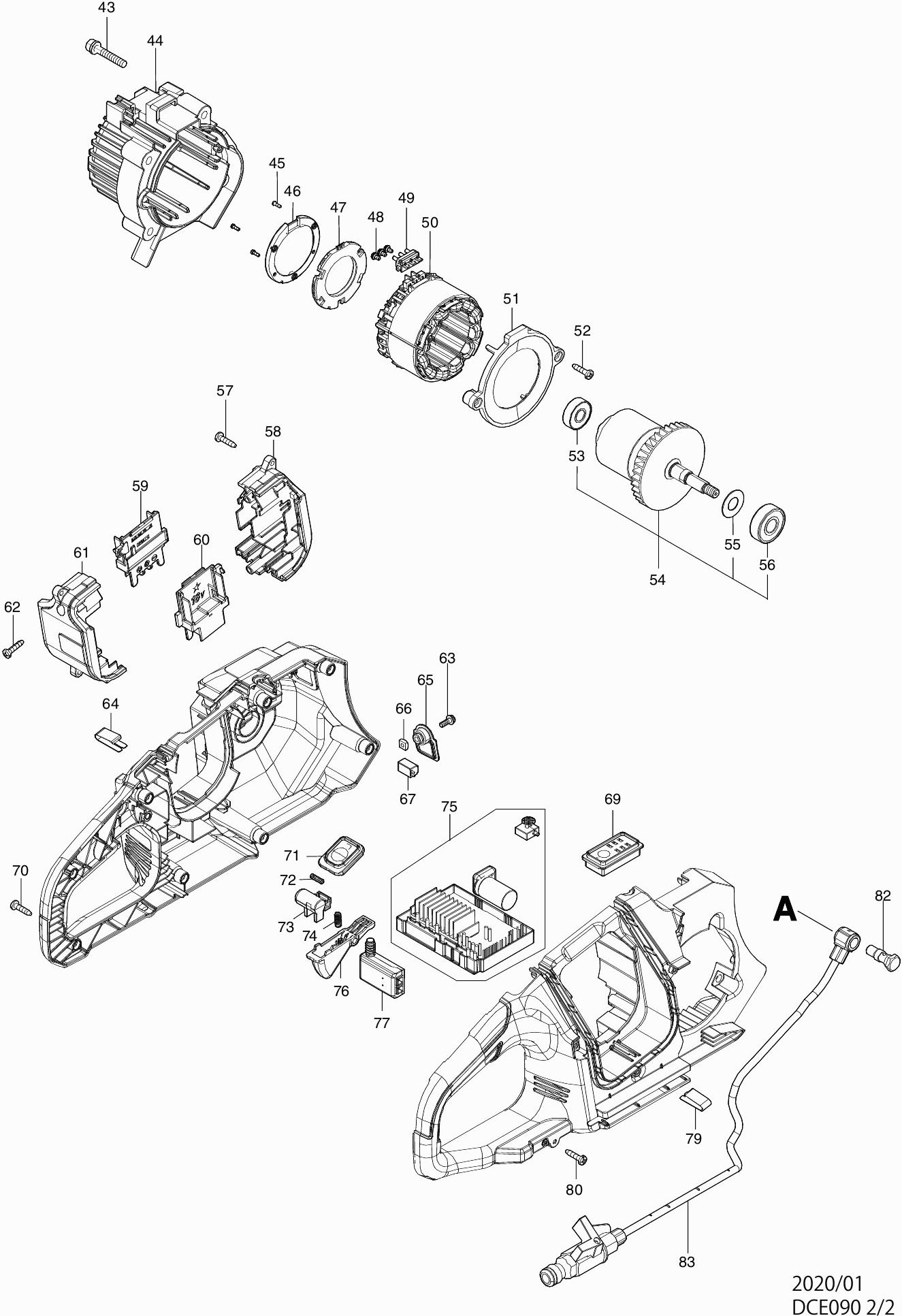

Tekeningen van de Makita DCE090
Onderdelen lijst van de Makita DCE090
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Tapbout M8X25Mm A | ||||
001 | 266690-1 | 1.39 | 1.68 | |
Buitenflens 46mm DCE090 | ||||
002 | 224604-6 | 3.54 | 4.28 | |
Binnenflens 46mm DCE90 | ||||
003 | 224605-4 | 3.54 | 4.28 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
004 | 922233-6 | |||
Slijpkap 230mm DCE090 P | ||||
005 | 162742-5 | 38.72 | 46.85 | |
O-Ring 14 2414B A | ||||
006 | 213162-7 | 0.83 | 1.00 | |
As DCE90 | ||||
007 | 327532-5 | 4.45 | 5.38 | |
Kogellager 6002Llu | ||||
008 | 211232-6 | 7.22 | 8.74 | |
Borgring R-32 EBH341L P | ||||
009 | 962151-6 | 0.83 | 1.00 | |
Bus 15mm DCE90 | ||||
010 | 257491-8 | 0.83 | 1.00 | |
Drukknop Ga9050 P | ||||
011 | 451485-7 | 0.83 | 1.00 | |
Drukveer 12 Dsp600 | ||||
012 | 233089-5 | 0.83 | 1.00 | |
Schouderpin 7 DCE90 | ||||
013 | 256947-8 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
014 | 961012-7 | |||
Inbusbout M5X8 | ||||
015 | 265880-3 | 0.83 | 1.00 | |
Slijparm DCE90 A | ||||
016 | 136250-2 | 59.21 | 71.64 | |
Inbusbout M6X20 2704* | ||||
017 | 922333-2 | 1.20 | 1.45 | |
Kogellager 6002Llu | ||||
018 | 211232-6 | 7.22 | 8.74 | |
V-snaarschijf 7x34,6mm DCE90 | ||||
019 | 222197-7 | 10.50 | 12.70 | |
Moer M8 Zwt | ||||
020 | 931402-8 | 0.83 | 1.00 | |
V-snaarschijf 7x20,5mm DCE90 | ||||
021 | 222198-5 | 12.22 | 14.79 | |
Revet 8Mm A | ||||
022 | 253762-1 | 0.98 | 1.19 | |
V-snaar 7x454mm DCE90 | ||||
023 | 225104-9 | 33.36 | 40.37 | |
Afdekkap v-snaar DCE90 | ||||
024 | 140U35-6 | 23.06 | 27.90 | |
Inbusbout M5X30mm DCE090 | ||||
024C10 | 265B09-3 | 0.98 | 1.19 | |
Zeskantmoer 8X13 | ||||
025 | 252154-1 | 0.83 | 1.00 | |
Naamplaat DCE090 | ||||
026 | 856Y91-7 | 0.83 | 1.00 | |
Label Serienr DCE090 | ||||
027 | 856Y97-5 | 0.83 | 1.00 | |
Beugelgreep 26 DCE90 | ||||
028 | 273025-9 | 15.65 | 18.94 | |
Inbusbout M6X20 2704* | ||||
029 | 922333-2 | 1.20 | 1.45 | |
Batterijkap top DCE90 | ||||
030 | 136218-8 | 15.60 | 18.88 | |
Batterijdeksel Haak DCE090 | ||||
031 | 412348-2 | 3.11 | 3.76 | |
Drukveer 7 | ||||
032 | 231240-1 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
033 | 266326-2 | |||
Batterijkap L DCE90 | ||||
034 | 412344-0 | 7.22 | 8.74 | |
Geleideplaat DCE90 | ||||
035 | 347659-5 | 3.96 | 4.79 | |
Inbusbout M6X20 2704* | ||||
036 | 922333-2 | 1.20 | 1.45 | |
Pakking batterijdeksel DCE90 | ||||
037 | 422566-4 | 5.71 | 6.91 | |
As 4mm DCE90 | ||||
038 | 256948-6 | 0.83 | 1.00 | |
Torsieveer 5mm DCE90 | ||||
039 | 232594-9 | 7.22 | 8.74 | |
Stopring E-3 A | ||||
040 | 961017-7 | 0.83 | 1.00 | |
Batterijkap onder DCE90 | ||||
041 | 412346-6 | 11.82 | 14.30 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
042 | 266326-2 | |||
Inbusbout M6X35mm | ||||
043 | 922358-6 | 0.83 | 1.00 | |
Motorhuis DCE90 | ||||
044 | 412277-9 | 11.82 | 14.30 | |
Parker Ck 2X6Mm DDF483 A | ||||
045 | 266490-9 | 0.83 | 1.00 | |
Stopper DHR400 | ||||
046 | 687B69-9 | 2.02 | 2.44 | |
Controller B DCE90 | ||||
047 | 620C87-0 | 15.60 | 18.88 | |
Schroef M3X6 | ||||
048 | 652031-1 | 0.83 | 1.00 | |
Draadboom DCE90 | ||||
049 | 632P83-4 | 7.22 | 8.74 | |
Veld DCE90 | ||||
050 | 629492-0 | 72.58 | 87.82 | |
Tussenplaat DCE90 | ||||
051 | 459144-7 | 2.02 | 2.44 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
052 | 266326-2 | |||
Kogellager 6000Ddw Hm1213C A | ||||
053 | 211289-7 | 12.22 | 14.79 | |
Anker DCE90 | ||||
054 | 519629-6 | 146.44 | 177.19 | |
Sluitring 12 | ||||
055 | 253759-0 | 0.83 | 1.00 | |
Kogellager 6201Llu Hm0860C | ||||
056 | 211137-0 | 5.06 | 6.12 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
057 | 266326-2 | |||
Batterijhuisset DCE90 | ||||
058 | 183E46-2 | 5.71 | 6.91 | |
Aansluitunit Dhp483 | ||||
059 | 643874-2 | 3.54 | 4.28 | |
Aansluitunit Dhp483 | ||||
060 | 643874-2 | 3.54 | 4.28 | |
Batterijhuisset DCE90 | ||||
061 | 183E46-2 | 5.71 | 6.91 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
062 | 266326-2 | |||
Schroef 4X12 A | ||||
063 | 911116-5 | 0.83 | 1.00 | |
Bladveer 18V | ||||
064 | 232267-4 | 0.98 | 1.19 | |
Lens DCE090 | ||||
065 | 412347-4 | 4.45 | 5.38 | |
Moer M6 4-K Btd123F * | ||||
066 | 252173-7 | 0.83 | 1.00 | |
Ledcircuit DCE90 | ||||
067 | 620C88-8 | 9.24 | 11.18 | |
Machinehuis DCE90 | ||||
068 | 136219-6 | 63.68 | 77.05 | |
Lichtcircuit B DLM460 | ||||
069 | 140F08-9 | 13.82 | 16.72 | |
Ledlicht B DLM460 | ||||
069C10 | 818A73-3 | 1.99 | 2.41 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
070 | 266326-2 | |||
Schakelcircuit DCE90 | ||||
071 | 140U77-0 | 12.22 | 14.79 | |
Label I/O DCE090 | ||||
071C10 | 8013T3-3 | 2.02 | 2.44 | |
Drukveer 3mm DCE90 A | ||||
072 | 232699-5 | 0.83 | 1.00 | |
Drukveer 3mm DCE90 A | ||||
072-1 | 232699-5 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
073 | 412343-2 | |||
Veiligheidsknop DCE90 A | ||||
073-1 | 413687-3 | 2.02 | 2.44 | |
Drukveer 4mm WR100D | ||||
074 | 232353-1 | 0.83 | 1.00 | |
Drukveer 4mm DCE090 | ||||
074-1 | 233064-1 | 0.83 | 1.00 | |
Controller DCE90 | ||||
075 | 620C86-2 | 184.64 | 223.41 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
076 | 412342-4 | |||
Schakelknop DCE90 A | ||||
076-1 | 413615-8 | 2.36 | 2.86 | |
Schakelaar C3Xa-1Pspm Dsp600 | ||||
077 | 651083-9 | 19.29 | 23.34 | |
Bladveer 18V | ||||
079 | 232267-4 | 0.98 | 1.19 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
080 | 266326-2 | |||
Doorvoer | ||||
081 | 424623-4 | 0.83 | 1.00 | |
Inbusbout M8x27mm | ||||
082 | 265B45-9 | 8.21 | 9.93 | |
Waterleidingset DCE90 | ||||
083 | 127491-1 | 33.36 | 40.37 |
