Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DCS3410'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

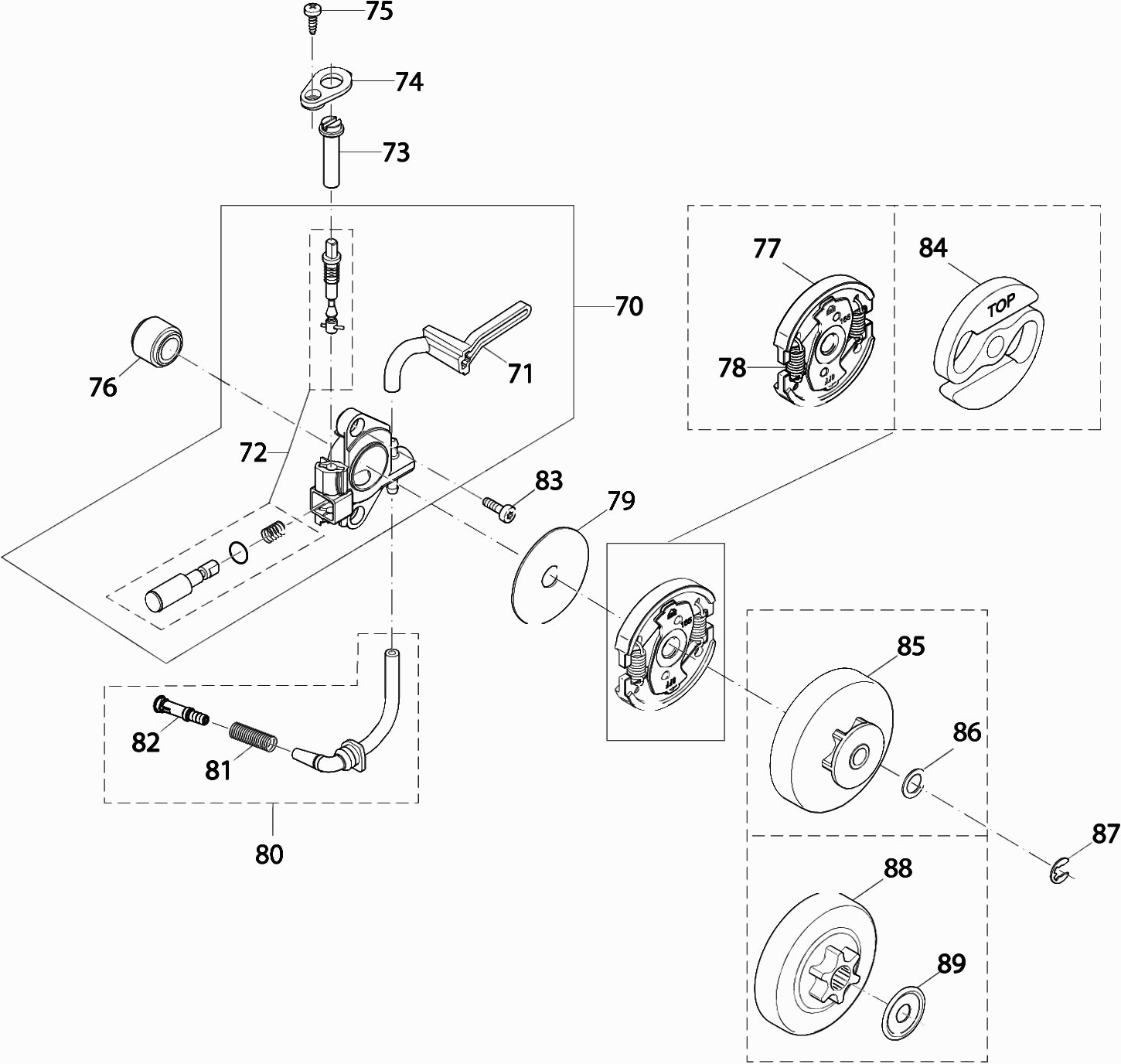

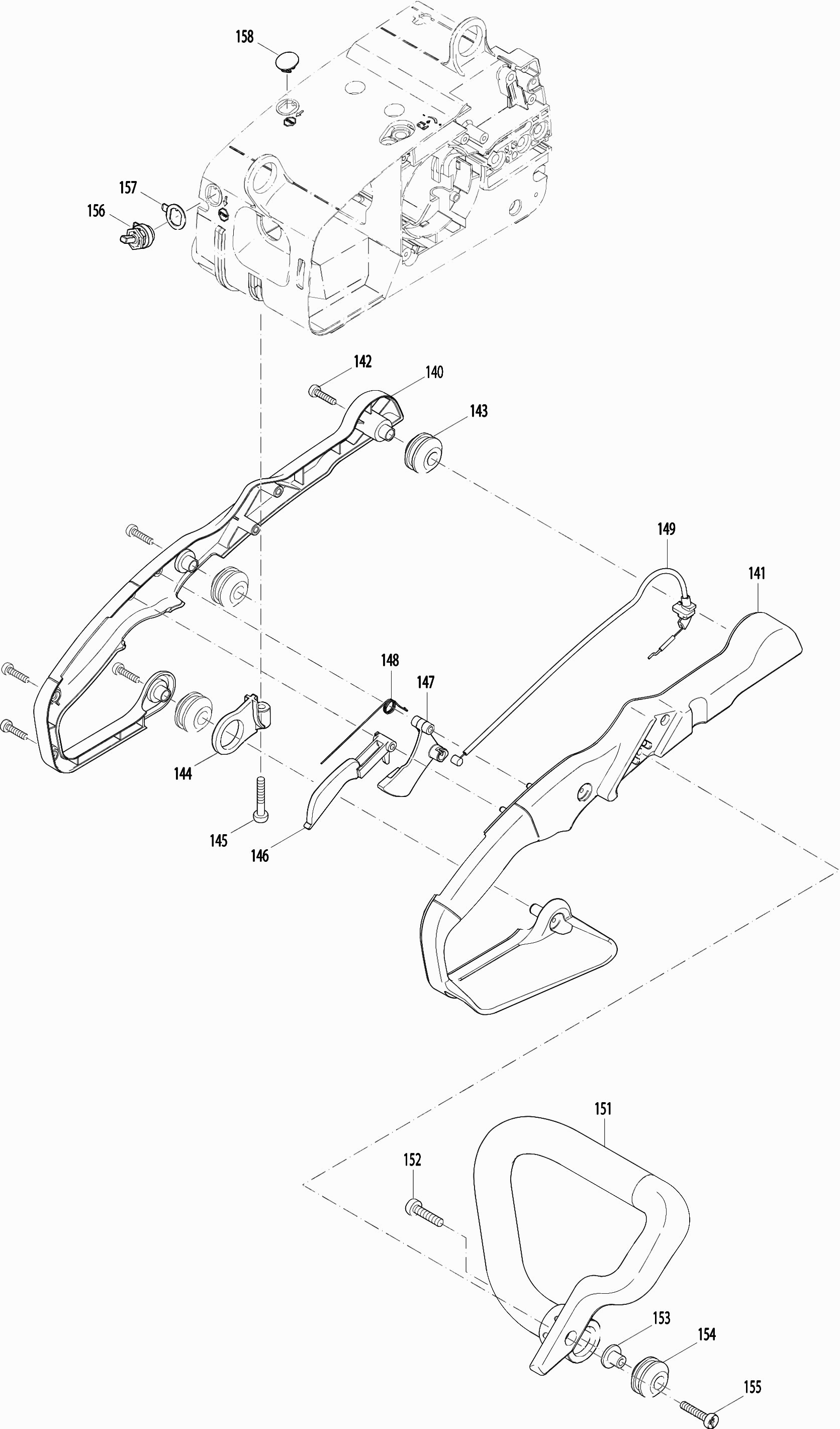

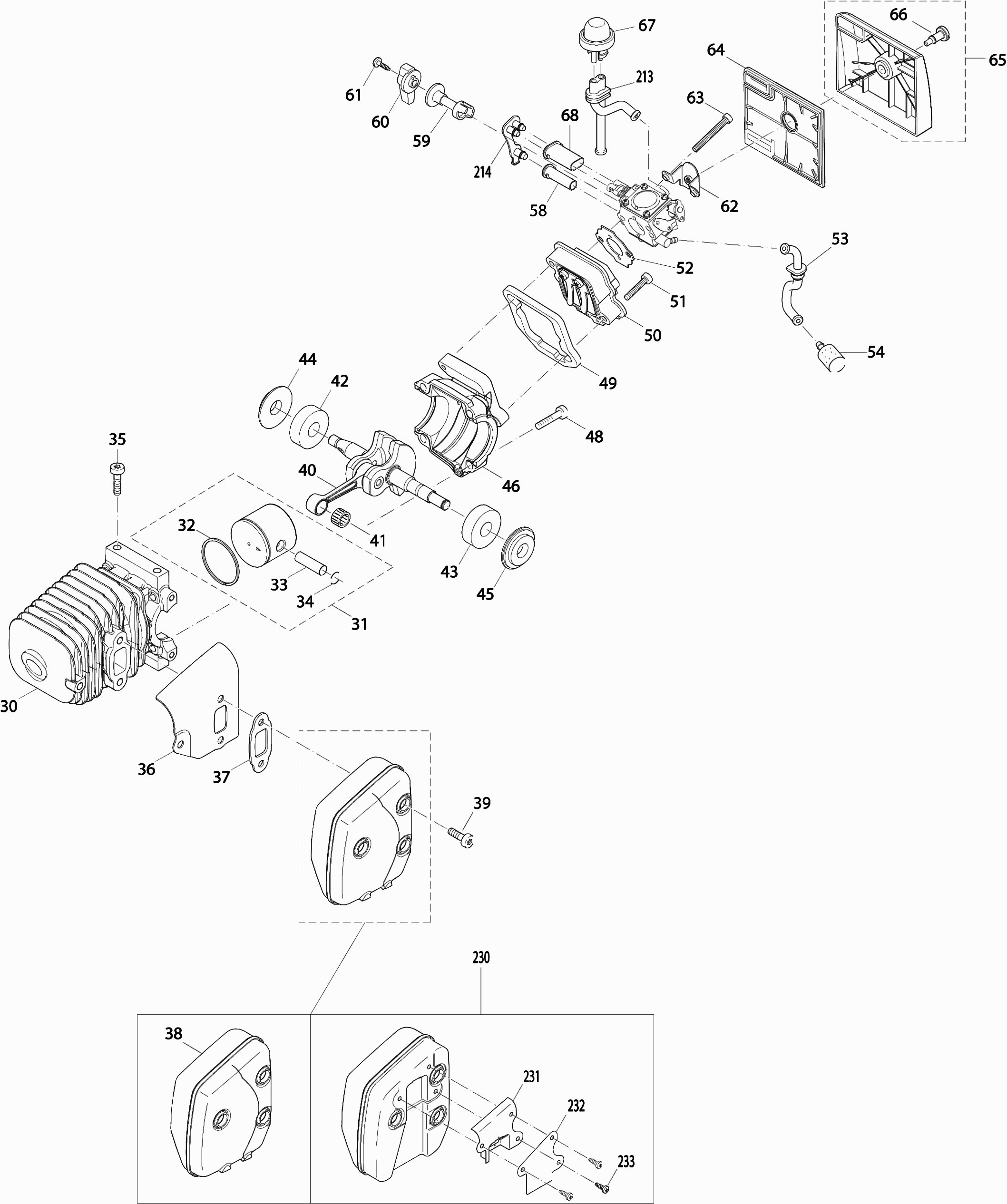

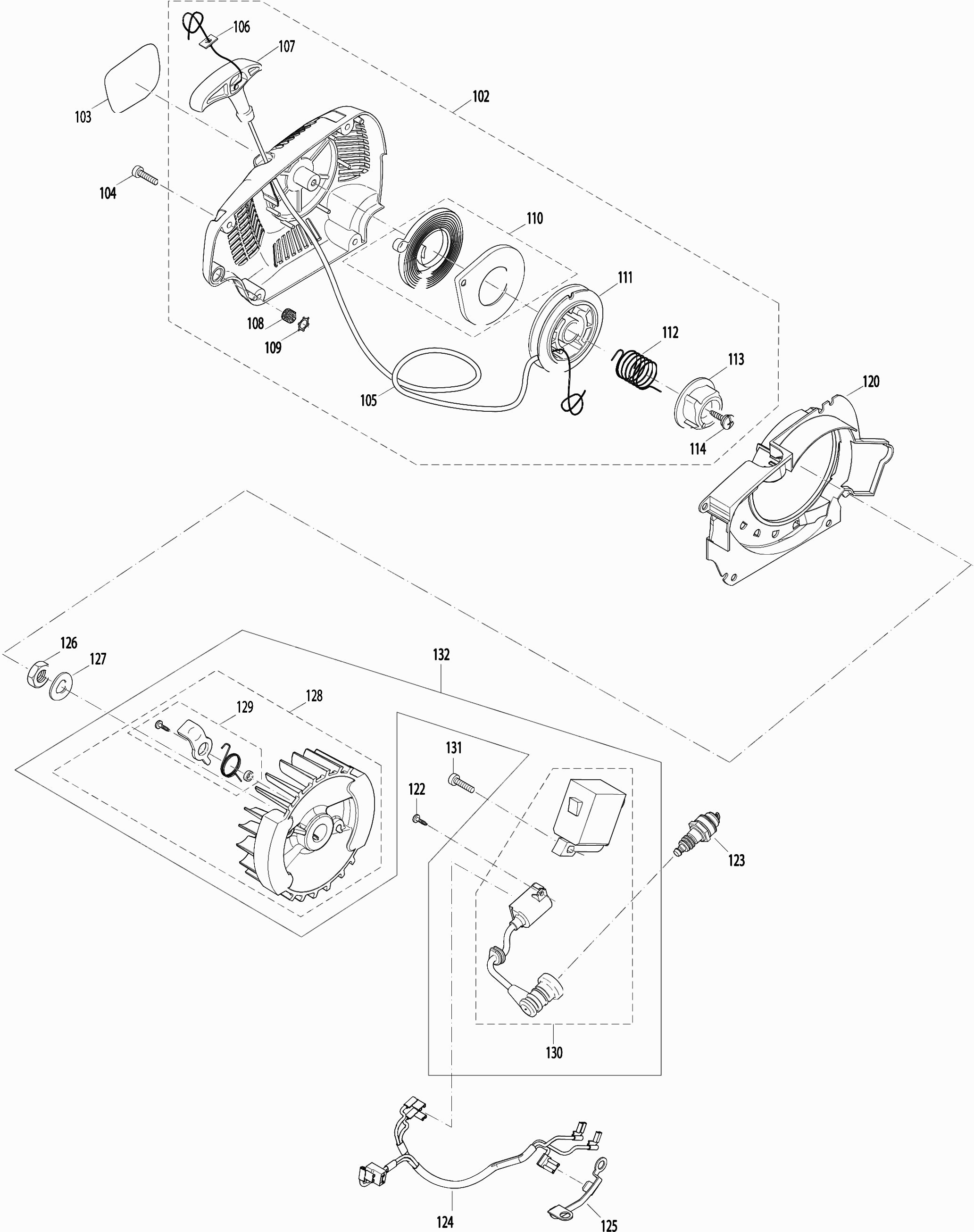

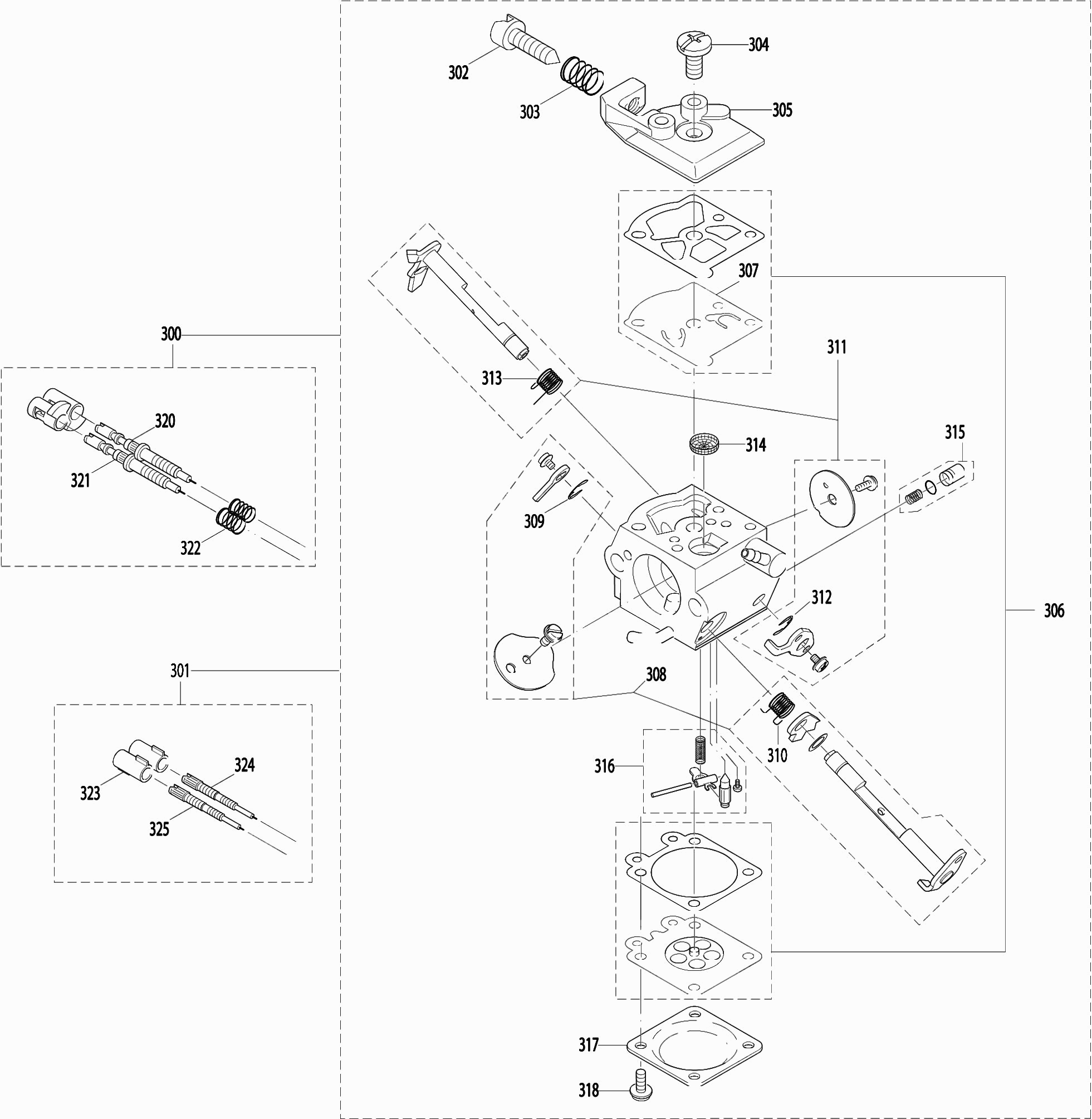

Tekeningen van de Makita DCS3410
Onderdelen lijst van de Makita DCS3410
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Motorhuis Dcs3410/Th | ||||
| 001 | 170111602 | 105.70 | 127.90 | |
| Motorhuis Deksel Dcs3400/Th | ||||
| 002 | 170111680 | 3.54 | 4.28 | |
| Schroef 3,5X10 Kst Uc3010A A | ||||
| 003 | 915735100 | 0.83 | 1.00 | |
| Demper Dcs3400/Th* | ||||
| 004 | 170111050 | 0.98 | 1.19 | |
| Demper Dcs3400/Th* | ||||
| 005 | 170111050 | 0.98 | 1.19 | |
| Beluchtingsventiel Ea3201S A | ||||
| 006 | 195762-4 | 4.13 | 5.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 010245030 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 008 | 170114061 | |||
| O-Ring Tbv Tankdop Dcs3400/Th | ||||
| 009 | 963225030 | 1.46 | 1.77 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 010 | 170114061 | |||
| O-Ring Tbv Tankdop Dcs3400/Th | ||||
| 011 | 963225030 | 1.46 | 1.77 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 012 | 980114904 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 015 | 170213020 | |||
| Label Waarsch Ps35Ctlc A | ||||
| 016 | 810449-4 | 2.84 | 3.44 | |
| Veer Voor Handbescherming A | ||||
| 017 | 233174-4 | 1.18 | 1.43 | |
| Handbescherm. Zijkap Dcs3400 | ||||
| 018 | 170213040 | 3.96 | 4.79 | |
| Schroef 3,5X10 Kst Uc3010A A | ||||
| 019 | 915735100 | 0.83 | 1.00 | |
| Rembandhouder Uc3000A A | ||||
| 020 | 158044-5 | 9.26 | 11.20 | |
| Pen 5X20 Dcs3400/Th* | ||||
| 021 | 962650200 | 1.67 | 2.02 | |
| Drukveer Uc3000A | ||||
| 022 | 028213521 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 023 | 170213080 | |||
| Rembandafdekplt Dcs3400/Th | ||||
| 024 | 170213050 | 9.24 | 11.18 | |
| Schroef 3,5X10 Kst Uc3010A A | ||||
| 025 | 915735100 | 0.83 | 1.00 | |
| Boomaanslag Dcs3400/Th | ||||
| 026 | 170250200 | 9.24 | 11.18 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 027 | 913850155 | |||
| Cilinder Dcs3400/Th | ||||
| 030 | 170131010 | 124.80 | 151.01 | |
| Zuiger Set Dcs3410/Th | ||||
| 031 | 170132100 | 92.17 | 111.53 | |
| Zuigerveer Dcs3400/Th | ||||
| 032 | 170132030 | 12.22 | 14.79 | |
| Zuigerpen Dcs3400/Th | ||||
| 033 | 170132020 | 11.82 | 14.30 | |
| Borgring Dcs3400/Th | ||||
| 034 | 170132040 | 1.20 | 1.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 035 | 908005205 | |||
| Hitteschild Dcs3400/Th | ||||
| 036 | 170174080 | 5.06 | 6.12 | |
| Pakking Dcs3400/Th | ||||
| 037 | 170174050 | 1.75 | 2.12 | |
| Uitlaat Dcs3400/Th | ||||
| 038 | 170174100 | 273.78 | 331.27 | |
| Inbusbout M5X14Mm Pc-6114 | ||||
| 039 | 266986-0 | 0.83 | 1.00 | |
| Krukas Dcs3400/Th | ||||
| 040 | 170120100 | 222.85 | 269.65 | |
| Naaldlgr 9X12X11,5 Ps-35Ctlc A | ||||
| 041 | 962210092 | 7.21 | 8.72 | |
| Kogellager 6201 P | ||||
| 042 | 211109-5 | 4.45 | 5.38 | |
| Kogellager 6201 P | ||||
| 043 | 211109-5 | 4.45 | 5.38 | |
| Keerring Dbc340/400/3310 A | ||||
| 044 | 962900060 | 6.38 | 7.72 | |
| Keerring Dbc340/400/3310 A | ||||
| 045 | 962900060 | 6.38 | 7.72 | |
| Krukashuis Dcs3400/Th | ||||
| 046 | 170111200 | 19.23 | 23.27 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 908005205 | |||
| Schuimpakking Dcs3400/Th | ||||
| 049 | 170131040 | 2.84 | 3.44 | |
| Membraam Cpl Dcs3400/Th | ||||
| 050 | 170131100 | 29.35 | 35.51 | |
| Schroef 4X20 S27 | ||||
| 051 | 913340204 | 0.83 | 1.00 | |
| Pakking Dcs43/5200I A | ||||
| 052 | 965524023 | 2.71 | 3.28 | |
| Brandstofleiding Dcs3400/Th | ||||
| 053 | 170114070 | 6.70 | 8.11 | |
| ZUIGKOP A | ||||
| 054 | 163499-1 | 7.22 | 8.74 | |
| Filter Set (10 Stuks) | ||||
| 055 | 010114020 | 33.35 | 40.35 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056 | 965452382 | |||
| Benzineslang 2,5X5,5Mm 100Cm P | ||||
| 057 | 965452090 | 17.38 | 21.03 | |
| Afstel Geleider Dcs3410/Th A | ||||
| 058 | 170118041 | 1.67 | 2.02 | |
| Chokeknop Dcs3410/Th * | ||||
| 059 | 170155050 | 3.12 | 3.78 | |
| Chokeknop Dcs3410/Th | ||||
| 060 | 170155040 | 3.12 | 3.78 | |
| Schroef 3,5X10 Kst Uc3010A A | ||||
| 061 | 915735100 | 0.83 | 1.00 | |
| Luchtf.Montagekap Dcs3410/Th | ||||
| 062 | 170151051 | 6.38 | 7.72 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 063 | 908004405 | |||
| Luchtfilter Dcs3410/Th A | ||||
| 064 | 170173021 | 8.21 | 9.93 | |
| Afdekkap Luchtf. Dcs3400/Th | ||||
| 065 | 170118100 | 13.82 | 16.72 | |
| Schroef Dcs3400/Th | ||||
| 066 | 170118020 | 2.36 | 2.86 | |
| OPVOERPOMP DCS230T A | ||||
| 067 | 168398-2 | 4.45 | 5.38 | |
| Geleider Dcs3410/Th P | ||||
| 068 | 170118031 | 2.71 | 3.28 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 070 | 170245100 | |||
| Olieleiding Dcs3400/Th | ||||
| 071 | 170245110 | 12.80 | 15.49 | |
| Oliepomp Rep.Setdcs3400/Th | ||||
| 072 | 170245300 | 38.75 | 46.89 | |
| Stelhandel Dcs3400/Th | ||||
| 073 | 170245030 | 2.36 | 2.86 | |
| Kap Tbv Stelhandel Dcs3400/Th | ||||
| 074 | 170245090 | 2.02 | 2.44 | |
| Schroef 3,5X10 Kst Uc3010A A | ||||
| 075 | 915735100 | 0.83 | 1.00 | |
| Aandrijving Oliepomp Dcs3400* | ||||
| 076 | 170245130 | 12.22 | 14.79 | |
| Aanzuigleiding Dcs3400 * | ||||
| 080 | 170245200 | 8.21 | 9.93 | |
| Drukveer Dcs230T | ||||
| 081 | 231975-4 | 0.83 | 1.00 | |
| Afdekkap Dcs230T A | ||||
| 082 | 416274-7 | 0.83 | 1.00 | |
| Torx Schroef 4X12 * | ||||
| 083 | 908004125 | 0.98 | 1.19 | |
| Koppeling Cpl Ps32 A | ||||
| 084 | 168607-9 | 23.06 | 27.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 085 | 170223111 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 086 | 900006065 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 087 | 259033-4 | |||
| Startinr.Compl.Dcs3410/Th A | ||||
| 102 | 170160650 | 62.04 | 75.07 | |
| Label Makita | ||||
| 103 | 980114909 | 2.71 | 3.28 | |
| Schroef 4X20 S27 | ||||
| 104 | 913340204 | 0.83 | 1.00 | |
| Startkoord 3x100mtr | ||||
| 105 | 985000150 | 71.38 | 86.37 | |
| Startkoord 3.0Mmx 85Cm | ||||
| 105 | 021164010 | 4.67 | 5.65 | |
| Revet | ||||
| 106 | 021245020 | 0.98 | 1.19 | |
| Startergreep Dcs3410/Th | ||||
| 107 | 170160760 | 4.14 | 5.01 | |
| Pakking Ehw120 * | ||||
| 108 | 965404840 | 1.20 | 1.45 | |
| Ring Ehw120 * | ||||
| 109 | 930216030 | 0.83 | 1.00 | |
| Starterveer Dcs3410/Th * | ||||
| 110 | 170160730 | 13.83 | 16.73 | |
| Starttrommel Dcs3410/Th | ||||
| 111 | 170160740 | 12.22 | 14.79 | |
| Veer Dcs3410/Th | ||||
| 112 | 170160770 | 5.98 | 7.24 | |
| Starterwiel Dcs3410/Th | ||||
| 113 | 170160780 | 3.96 | 4.79 | |
| Schroef Dcs3410/Th | ||||
| 114 | 170160790 | 1.66 | 2.01 | |
| Luchtverplaatser Dcs3400/Th | ||||
| 120 | 170160620 | 13.82 | 16.72 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 121 | 170143110 | |||
| Schroef 3,5X10 Kst Uc3010A A | ||||
| 122 | 915735100 | 0.83 | 1.00 | |
| BOUGIE A | ||||
| 123 | 168517-0 | 5.06 | 6.12 | |
| Kabelboom Dcs3400/Th | ||||
| 124 | 170147010 | 12.22 | 14.79 | |
| Aarde Kabel Dcs3410/Th A | ||||
| 125 | 170143031 | 3.28 | 3.97 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 126 | 264022-6 | |||
| Veerring 8mm EA3201S A | ||||
| 127 | 267822-3 | 0.83 | 1.00 | |
| Vliegwiel Cpl Dcs3400/Th | ||||
| 128 | 170141101 | 83.59 | 101.14 | |
| Startpal Met Veer Dcs3400/Th * | ||||
| 129 | 957166100 | 12.22 | 14.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 130 | 170143011 | |||
| Torx Schroef M4X16 | ||||
| 131 | 908004165 | 0.98 | 1.19 | |
| Vliegwiel Cpl Dcs3400/Th | ||||
| 132 | 170141101 | 83.59 | 101.14 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 140 | 172311010 | |||
| Handgreep Re Dcs3400 * | ||||
| 141 | 172313010 | 15.52 | 18.78 | |
| Schroef 4X20 S27 | ||||
| 142 | 913340204 | 0.83 | 1.00 | |
| Rubber Demper A | ||||
| 143 | 965403491 | 6.38 | 7.72 | |
| Trillingsdemper Dcs3400/Th * | ||||
| 144 | 172313660 | 4.44 | 5.37 | |
| Schroef 5X30 Dcs34 | ||||
| 145 | 913650304 | 0.98 | 1.19 | |
| Gashendel Dcs3410/Th | ||||
| 146 | 170117040 | 2.84 | 3.44 | |
| Gas-Schakelaar Dcs3400/Th * | ||||
| 147 | 170117030 | 3.12 | 3.78 | |
| Niet meer leverbaar, geen vervanging | ||||
| 148 | 170117050 | |||
| Gaskabel Dcs3400 * | ||||
| 149 | 172312011 | 17.49 | 21.16 | |
| Niet meer leverbaar, geen vervanging | ||||
| 150 | 170312020 | |||
| Beugelgreep Dcs3400 * | ||||
| 151 | 172310010 | 45.48 | 55.03 | |
| Schroef 5X30 Dcs34 | ||||
| 152 | 913650304 | 0.98 | 1.19 | |
| Bevestigingsbus Dcs34 | ||||
| 153 | 036114020 | 0.83 | 1.00 | |
| Rubber Demper A | ||||
| 154 | 965403491 | 6.38 | 7.72 | |
| Schroef 5X30 Dcs34 | ||||
| 155 | 913650304 | 0.98 | 1.19 | |
| Niet meer leverbaar, geen vervanging | ||||
| 156 | 170146050 | |||
| Montage Ring Dcs3400/Th * | ||||
| 157 | 170146010 | 1.39 | 1.68 | |
| Stopper Dcs3400/Th* | ||||
| 158 | 170111060 | 1.39 | 1.68 | |
| Zijafdekkap Dcs3400/Th * | ||||
| 220 | 170213602 | 17.38 | 21.03 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 222 | 923208004 | |||
| Kettingvanger Dcs3400/Th | ||||
| 223 | 170213100 | 2.02 | 2.44 | |
| Schroef 3,5X10 Kst Uc3010A A | ||||
| 224 | 915735100 | 0.83 | 1.00 | |
| Geleideplaat Dcs3400/Th | ||||
| 225 | 170111070 | 5.70 | 6.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 226 | 036213090 | |||
| Kettingspanner Nok Dcs34 A | ||||
| 227 | 001213042 | 3.12 | 3.78 | |
| Bout Geel Dcs3410/Th A | ||||
| 228 | 036110021 | 9.67 | 11.70 | |
| Label Makita A | ||||
| 229 | 980115943 | 9.26 | 11.20 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 300 | 170151100 | |||
| Borgring | ||||
| 302 | 119151350 | 3.12 | 3.78 | |
| Membraandeksel | ||||
| 305 | 021151120 | 10.50 | 12.70 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 306 | 021151160 | |||
| Set Stuurdelen Dcs3410/Th | ||||
| 307 | 957151060 | 23.06 | 27.90 | |
| Set Stuurdelen Dcs3410/Th | ||||
| 308 | 957151040 | 27.13 | 32.83 | |
| Membraam Tbv Pomp, Rubber | ||||
| 320 | 021151150 | 8.59 | 10.39 | |
| Membraamset Dcs520 | ||||
| 321 | 021151540 | 19.23 | 23.27 | |
| Schroef * | ||||
| 323 | 118151190 | 2.71 | 3.28 | |
| Stat.Aansl.Schroef Dcs3410/Th | ||||
| 324 | 378151210 | 2.36 | 2.86 | |
| Schroef A | ||||
| 326 | 378151220 | 1.18 | 1.43 | |
| Veer * | ||||
| 328 | 021151530 | 2.71 | 3.28 | |
| Veer Dcs3410/Th | ||||
| 329 | 170151260 | 3.11 | 3.76 | |
| Gasveer* | ||||
| 330 | 001151310 | 2.71 | 3.28 | |
| Veer Dcs3410/Th | ||||
| 333 | 170151280 | 9.26 | 11.20 | |
| Stelschroef L Dcs3410/Th | ||||
| 334 | 001151810 | 11.82 | 14.30 | |
| Stelschroef H Dcs3410/Th | ||||
| 335 | 001151820 | 11.82 | 14.30 | |
| Zeef * | ||||
| 339 | 021151180 | 2.10 | 2.54 | |
| Set Stuurdelen | ||||
| 340 | 957150040 | 10.99 | 13.30 | |
| Accelerator Dcs3410Th/Ea4300 | ||||
| 341 | 957151070 | 13.83 | 16.73 | |
