Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DCS401'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

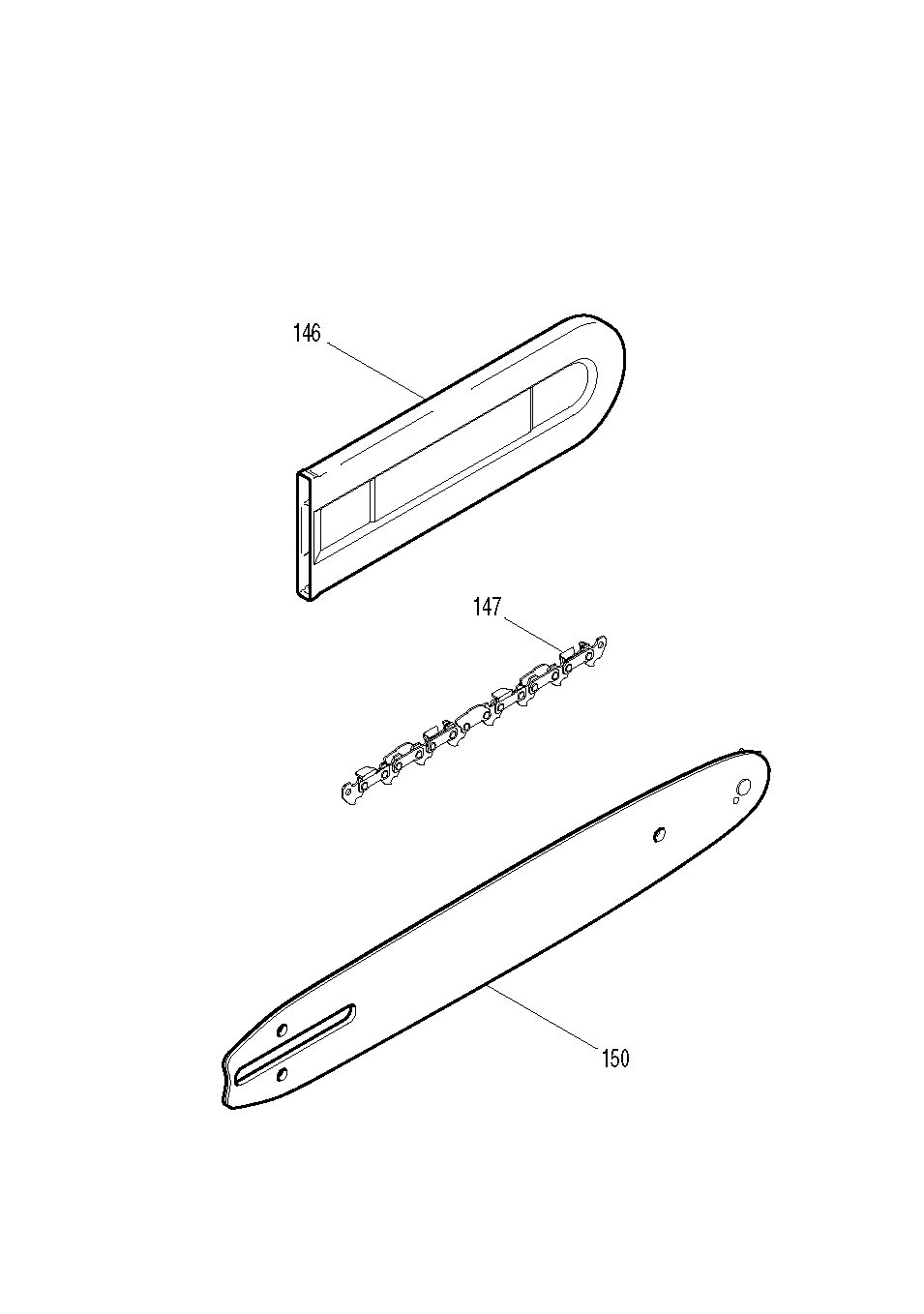

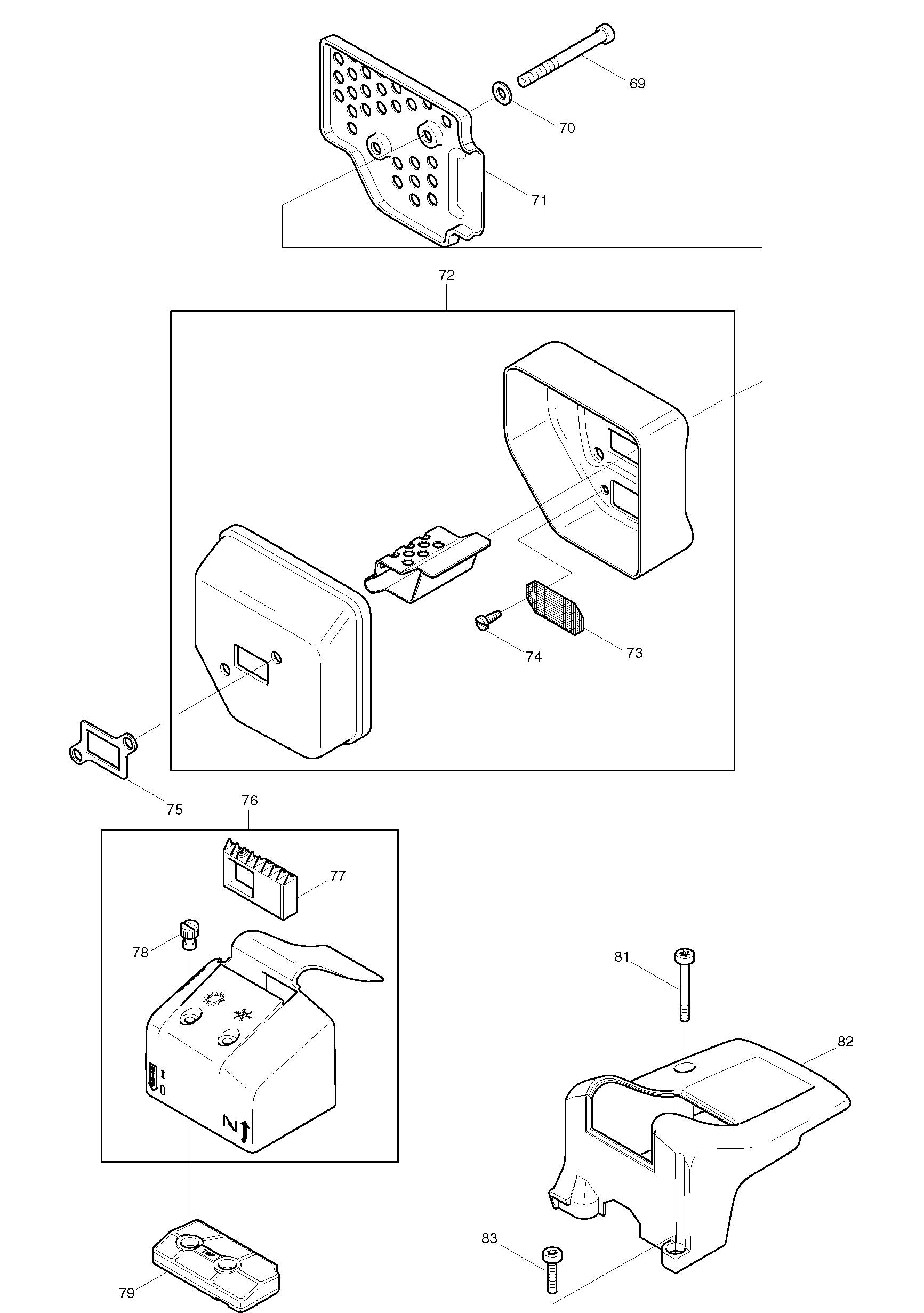

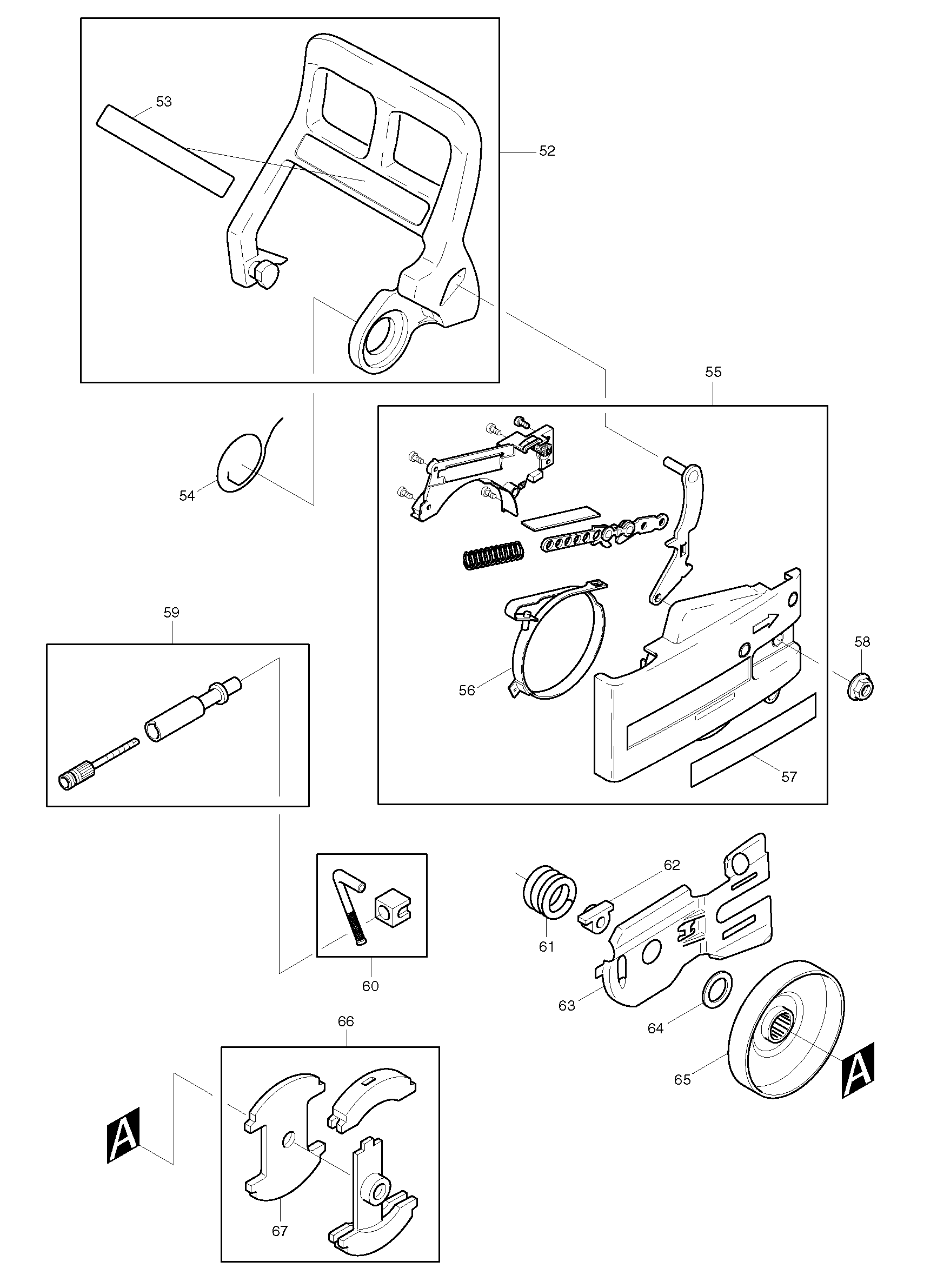

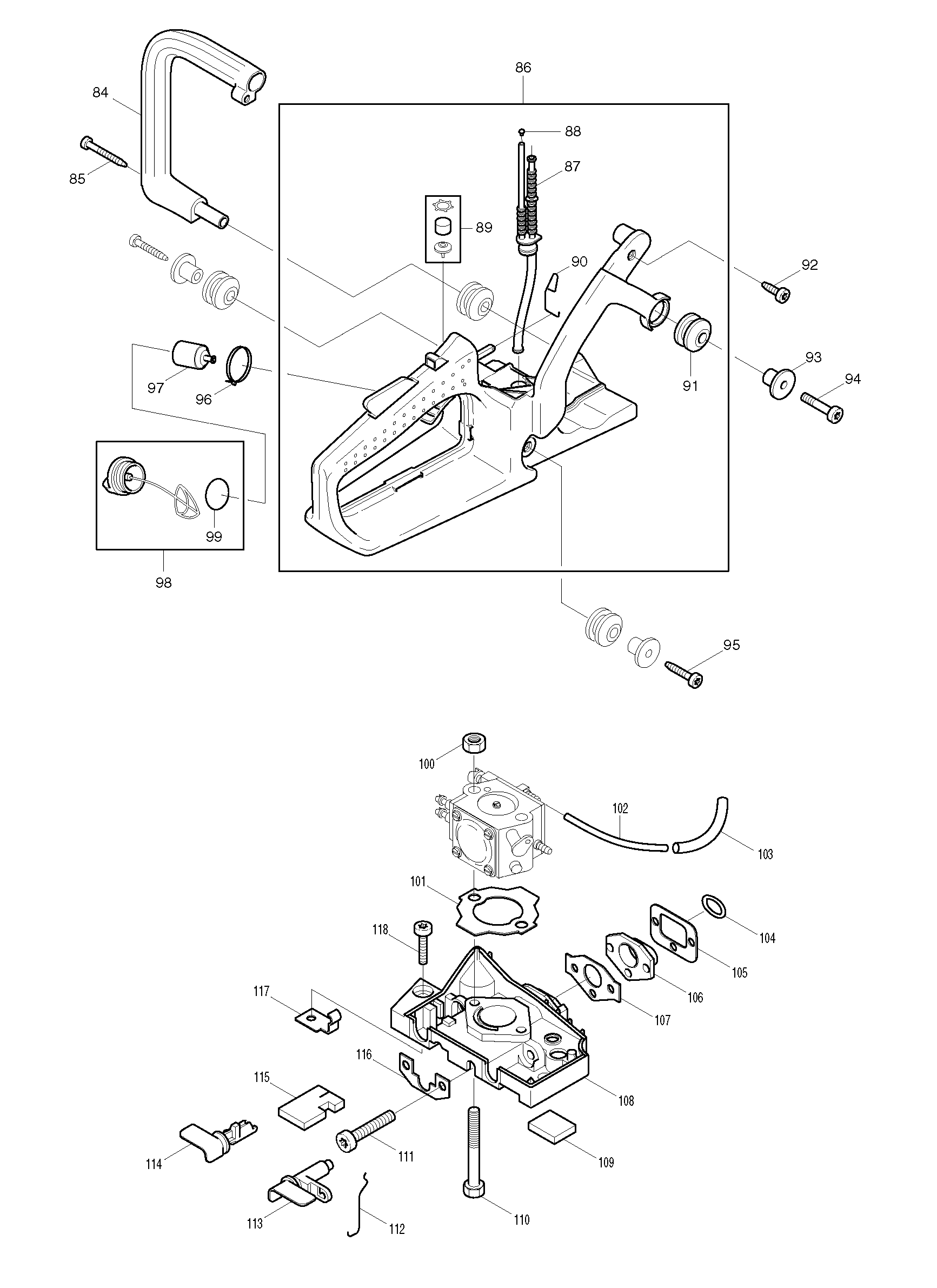

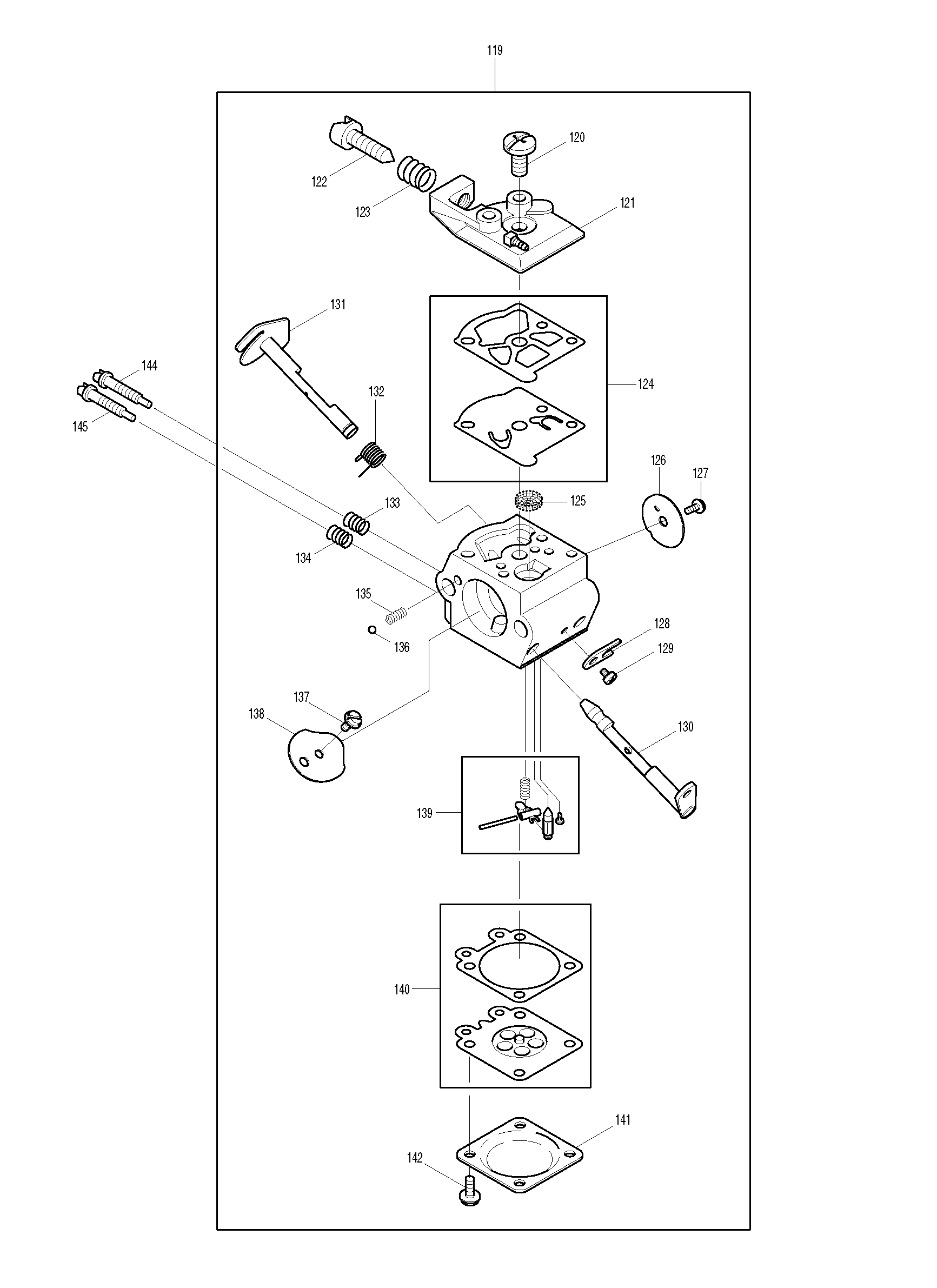

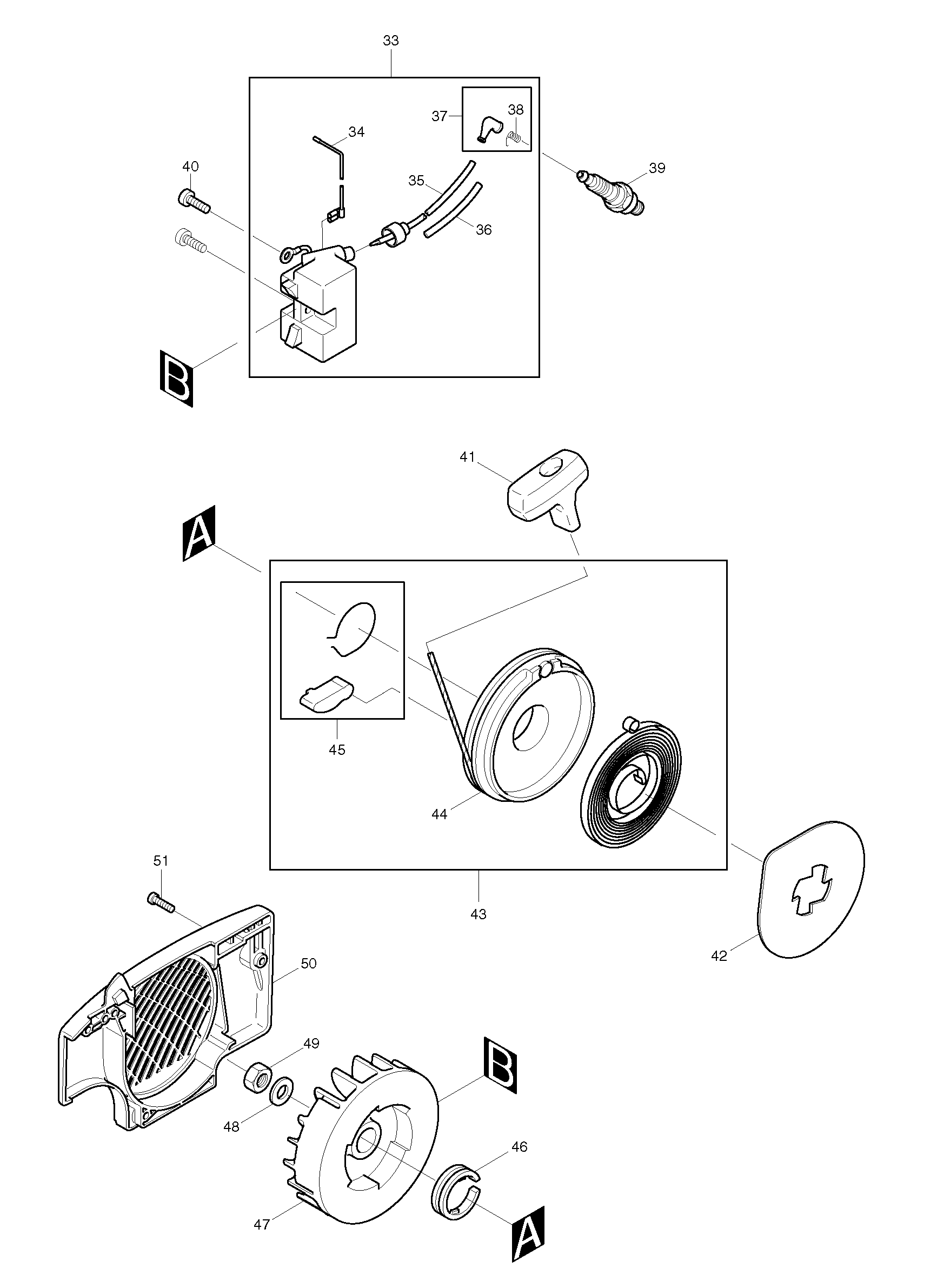

Tekeningen van de Makita DCS401
Onderdelen lijst van de Makita DCS401
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Cilinder 40 Dcs341 | ||||
001 | 028131160@141 | 143.01 | 173.04 | |
Nippel * | ||||
002 | 001151670@141 | 4.08 | 4.94 | |
Pakking | ||||
003 | 965524043@141 | 2.93 | 3.55 | |
Zuiger Dcs400/401 A | ||||
004 | 028132110@141 | 38.88 | 47.04 | |
Zuigerveer Dcs430/431/4300I A | ||||
005 | 021132230@141 | 16.07 | 19.44 | |
Pistonpen * | ||||
006 | 021132020@141 | 12.58 | 15.22 | |
Borgring | ||||
007 | 108132050@141 | 1.27 | 1.54 | |
Krukas 6_93 * | ||||
008 | 957120028@141 | 152.99 | 185.12 | |
Drijfstang * | ||||
009 | 021123010@141 | 19.80 | 23.96 | |
Rollager 4x6 | ||||
010 | 962640061@141 | 1.01 | 1.22 | |
Spie voor krukas | ||||
011 | 939615260@141 | 1.06 | 1.28 | |
Zeskant moer 8x1 L | ||||
012 | 920108044@141 | 1.06 | 1.28 | |
Schijf | ||||
013 | 108121010@141 | 2.44 | 2.95 | |
Pakking | ||||
014 | 965524011@141 | 3.37 | 4.08 | |
Krukashuis Ms | ||||
015 | 028111640@141 | 90.50 | 109.50 | |
Spanstift 3x16 | ||||
016 | 936430160@141 | 1.01 | 1.22 | |
Rubber demper | ||||
017 | 965403491@141 | 6.58 | 7.96 | |
Naaldkooi | ||||
018 | 962300011@141 | 5.88 | 7.11 | |
Borgring 105/108 | ||||
019 | 929319101@141 | 0.96 | 1.16 | |
Oliekeerring 13x19x4 | ||||
020 | 962900049@141 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
021 | 965450042@141 | |||
Niet meer leverbaar, geen vervanging | ||||
022 | 963100043@141 | |||
Krukashuis Ks A | ||||
023 | 028111630@141 | 94.93 | 114.87 | |
Beluchtingsventiel A | ||||
024 | 010245010@141 | 6.16 | 7.45 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
025 | 021245070@141 | |||
Stiftschroef 8x25 | ||||
026 | 905808254@141 | 1.72 | 2.08 | |
Torx schroef 5x30 | ||||
027 | 908005305@141 | 1.01 | 1.22 | |
Kettingspanner Nok Dcs34 A | ||||
028 | 001213042@141 | 3.22 | 3.90 | |
Spanschroef | ||||
029 | 389213081@141 | 3.65 | 4.42 | |
Boomaanslag Dcs340/41/42 * | ||||
030 | 957250015@141 | 9.96 | 12.05 | |
Torx schroef 5x12 | ||||
031 | 908105124@141 | 1.01 | 1.22 | |
Met.Schroef M5X25mm PS35 | ||||
032 | 266880-6@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
033 | 028142021@141 | |||
Kortsluitingskabel * | ||||
034 | 028147000@141 | 4.09 | 4.95 | |
Bougieleiding 100cm | ||||
035 | 970310200@141 | 6.58 | 7.96 | |
Isolatieleiding 6X0,5X1000MM P | ||||
036 | 970502120@141 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
037 | 957604260@141 | |||
Statorveertje EK8100 A | ||||
038 | 234358-7@141 | 0.83 | 1.00 | |
Bougie Bpmr6f | ||||
039 | 965603018@141 | 8.52 | 10.31 | |
Schroef 5x14 | ||||
040 | 266947-0@141 | 0.83 | 1.00 | |
Startgreep | ||||
041 | 965404031@141 | 3.37 | 4.08 | |
Aanloopschijf | ||||
042 | 900004375@141 | 1.27 | 1.54 | |
Startinrichting Dcs341/42/44 A | ||||
043 | 021160001@141 | 37.12 | 44.92 | |
Startkoord * | ||||
044 | 985000150@141 | 73.52 | 88.96 | |
Startpal Met Veer | ||||
045 | 028166030@141 | 6.90 | 8.35 | |
Borgring | ||||
046 | 021166040@141 | 1.06 | 1.28 | |
Vliegwiel Dcs341 A | ||||
047 | 021141012@141 | 166.13 | 201.02 | |
Veerring 8mm EA3201S A | ||||
048 | 267822-3@141 | 0.83 | 1.00 | |
Zeskantmoer M8X1 A | ||||
049 | 264022-6@141 | 1.01 | 1.22 | |
Vliegwielhuis * | ||||
050 | 028112630@141 | 23.74 | 28.73 | |
Met.schroef Ck M5x16mm | ||||
051 | 266605-8@141 | 1.01 | 1.22 | |
Handbescherming * | ||||
052 | 028213615@141 | 16.84 | 20.38 | |
Label "waarsch" | ||||
053 | 810449-4@141 | 2.93 | 3.55 | |
Veer * | ||||
054 | 028213560@141 | 6.16 | 7.45 | |
Kettingrem A | ||||
055 | 028213600@141 | 73.52 | 88.96 | |
Remband Des Serie Nieuw A | ||||
056 | 028213502@141 | 6.58 | 7.96 | |
Label voor reminstructie | ||||
057 | 980114251@141 | 1.80 | 2.18 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
058 | 923208004@141 | |||
Oliepomp A | ||||
059 | 021245007@141 | 23.75 | 28.74 | |
Aanzuigleiding olie | ||||
060 | 965451962@141 | 9.96 | 12.05 | |
Niet meer leverbaar, geen vervanging | ||||
061 | 021245040@141 | |||
Afdichtkap Oliepomp | ||||
062 | 021245080@141 | 0.83 | 1.00 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
063 | 021111037@141 | |||
Aanloopschijf A | ||||
064 | 021224011@141 | 1.43 | 1.73 | |
Koppelingstrommel Kpl A | ||||
065 | 028223100@141 | 17.90 | 21.66 | |
Niet meer leverbaar, geen vervanging | ||||
066 | 021180210@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
067 | 028184020@141 | |||
Torx schroef 5x60 | ||||
069 | 908205605@141 | 1.43 | 1.73 | |
Spanring | ||||
070 | 267821-5@141 | 0.83 | 1.00 | |
Demper Dcs341 A | ||||
072 | 021174301@141 | 33.98 | 41.12 | |
Uitlaat pakking | ||||
075 | 965524062@141 | 2.93 | 3.55 | |
Luchtfilterkap Ps340/400 A | ||||
076 | 028118480@141 | 37.12 | 44.92 | |
Inzet Stuk | ||||
077 | 028118180@141 | 1.21 | 1.46 | |
Moer | ||||
078 | 001118062@141 | 3.37 | 4.08 | |
Luchtfilter Nylon A | ||||
079 | 028173041@141 | 10.81 | 13.08 | |
Torx schroef 5x60 | ||||
081 | 908205605@141 | 1.43 | 1.73 | |
Afdekkap * | ||||
082 | 028118150@141 | 14.23 | 17.22 | |
Met.schroef Ck M5x16mm | ||||
083 | 266605-8@141 | 1.01 | 1.22 | |
Beugelgreep Cpl Dcs341/42/44 * | ||||
084 | 028310050@141 | 11.68 | 14.13 | |
Torx Schroef 5,5X45 P | ||||
085 | 913455454@141 | 1.21 | 1.46 | |
Tank Dcs341/400 * | ||||
086 | 028114692@141 | 94.93 | 114.87 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
087 | 369114220@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
088 | 028114730@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
089 | 957114010@141 | |||
Gasstang Dcs342 * | ||||
090 | 028117245@141 | 23.74 | 28.73 | |
Rubber demper | ||||
091 | 965403491@141 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
092 | 913455204@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
093 | 021114051@141 | |||
Torx schroef 5x30 | ||||
094 | 908005305@141 | 1.01 | 1.22 | |
Torx Schroef 5,5X30 * | ||||
095 | 913455304@141 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
096 | 980003583@141 | |||
Filter | ||||
097 | 163499-1@141 | 7.44 | 9.00 | |
Tankdop Cpl. | ||||
098 | 010114050@141 | 5.88 | 7.11 | |
O-ring 28x3 | ||||
099 | 963228030@141 | 1.80 | 2.18 | |
Zeskantmoer M5 | ||||
100 | 920205000@141 | 0.83 | 1.00 | |
Carb.pakking | ||||
101 | 965524120@141 | 2.93 | 3.55 | |
Benzineslang 2,5x5,5mm 100cm | ||||
102 | 965452090@141 | 17.90 | 21.66 | |
Isolatieleiding 6X0,5X1000MM P | ||||
103 | 970502120@141 | 6.58 | 7.96 | |
Pakkingring | ||||
104 | 965524092@141 | 1.27 | 1.54 | |
Inlaat pakking | ||||
105 | 965524131@141 | 2.16 | 2.61 | |
Tussenflens P | ||||
106 | 028131061@141 | 2.80 | 3.39 | |
Flenspakking | ||||
107 | 965524082@141 | 2.56 | 3.10 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
108 | 028118271@141 | |||
Pakking | ||||
109 | 965404430@141 | 1.21 | 1.46 | |
Zeskantbout 5X55 * | ||||
110 | 900205554@141 | 1.01 | 1.22 | |
Torx schroef 5x30 | ||||
111 | 908005305@141 | 1.01 | 1.22 | |
Choke Stang | ||||
112 | 028150750@141 | 2.80 | 3.39 | |
Choke Schakelaar | ||||
113 | 028150740@141 | 2.56 | 3.10 | |
Stopschakelaar A | ||||
114 | 028118122@141 | 1.43 | 1.73 | |
Pakking * | ||||
115 | 965404421@141 | 1.01 | 1.22 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
116 | 028118160@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
117 | 028118112@141 | |||
Met.schroef Ck M5x16mm | ||||
118 | 266605-8@141 | 1.01 | 1.22 | |
Carburateur | ||||
119 | 957151700@141 | 80.00 | 96.80 | |
Schroef | ||||
120 | 118151190@141 | 2.80 | 3.39 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
121 | 001151140@141 | |||
Stationair Stelschroef * | ||||
122 | 021151240@141 | 6.58 | 7.96 | |
Drukveer Stat. | ||||
123 | 021151230@141 | 3.22 | 3.90 | |
Membraamset Dcs520 | ||||
124 | 021151540@141 | 19.80 | 23.96 | |
Zeef | ||||
125 | 021151180@141 | 2.16 | 2.61 | |
Smoorklep | ||||
126 | 108151320@141 | 3.22 | 3.90 | |
Schroef | ||||
127 | 118151060@141 | 2.44 | 2.95 | |
Borgplaat Wj-105 | ||||
128 | 108151350@141 | 2.80 | 3.39 | |
Schroef | ||||
129 | 378151220@141 | 1.21 | 1.46 | |
Choke As * | ||||
130 | 001151255@141 | 9.74 | 11.79 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
131 | 001151320@141 | |||
Gasveer | ||||
132 | 001151310@141 | 2.80 | 3.39 | |
Veer L | ||||
133 | 021151480@141 | 3.83 | 4.63 | |
Veer | ||||
134 | 021151530@141 | 2.80 | 3.39 | |
Veer H * | ||||
135 | 118151160@141 | 3.22 | 3.90 | |
Kogel * | ||||
136 | 118151170@141 | 2.80 | 3.39 | |
Schroef | ||||
137 | 118151060@141 | 2.44 | 2.95 | |
Chokeklep | ||||
138 | 001151350@141 | 6.58 | 7.96 | |
Set stuurdelen | ||||
139 | 957150040@141 | 11.32 | 13.70 | |
Membraamset Dcs520 | ||||
140 | 021151540@141 | 19.80 | 23.96 | |
Membraandeksel | ||||
141 | 021151120@141 | 10.81 | 13.08 | |
Schroef | ||||
142 | 378151220@141 | 1.21 | 1.46 | |
Stelschroef L * | ||||
144 | 021151470@141 | 11.16 | 13.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
145 | 001151515@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
146 | 952100633@141 | |||
Decompressieventiel | ||||
152 | 001131150@141 | 20.76 | 25.12 |
