Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DCS4610'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

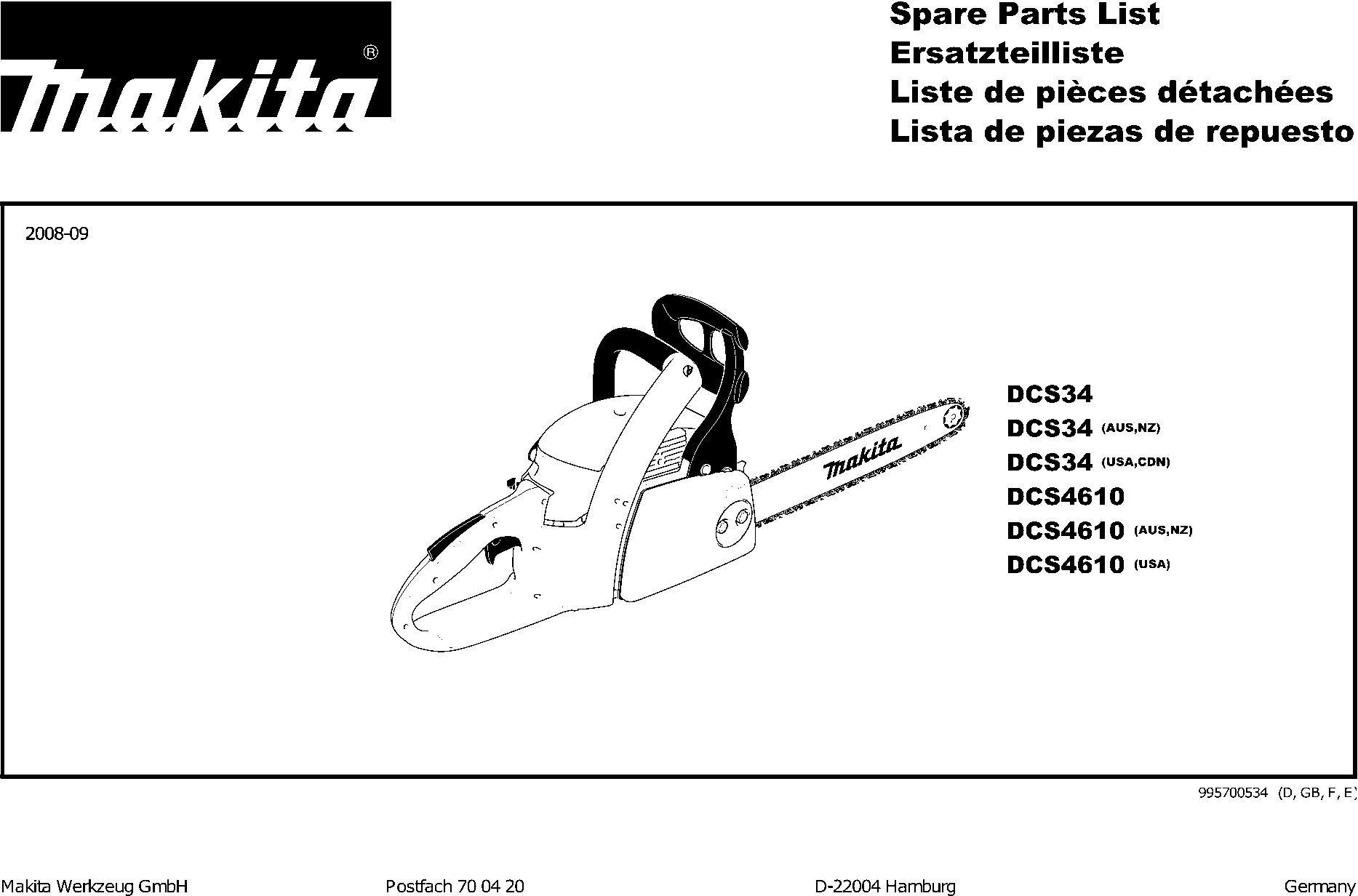

Tekeningen van de Makita DCS4610
Onderdelen lijst van de Makita DCS4610
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Afdekkap Dcs34 * | ||||
001 | 036118012 | 11.16 | 13.50 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
002 | 036173011 | |||
Aanzuighuis Ps45 A | ||||
003 | 036171032 | 8.46 | 10.24 | |
Schroef 5x30 | ||||
004 | 913650304 | 1.01 | 1.22 | |
Schroef 5x30 | ||||
005 | 913650304 | 1.01 | 1.22 | |
Schroef 5X50 Dcs34 * | ||||
006 | 913650504 | 1.01 | 1.22 | |
Klemmoer | ||||
007 | 923750340 | 0.83 | 1.00 | |
Brandstofpomp | ||||
008 | 369155010 | 7.44 | 9.00 | |
Benzineslang 2,5x5,5mm 100cm | ||||
009 | 965452090 | 17.90 | 21.66 | |
Niet meer leverbaar, geen vervanging | ||||
010 | 965404981 | |||
Brandstoftank Dcs34 A | ||||
011 | 036114152 | 23.74 | 28.73 | |
Ontluchtings ventiel | ||||
012 | 965404222 | 5.88 | 7.11 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 963601380 | |||
Olietank A | ||||
014 | 036114102 | 18.76 | 22.70 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
015 | 965402490 | |||
Dop | ||||
016 | 010114063 | 7.44 | 9.00 | |
Dop | ||||
017 | 010114063 | 7.44 | 9.00 | |
Startinrichting Cpl A | ||||
018 | 036112652 | 37.12 | 44.92 | |
Afdekkapje Dcs34 * | ||||
019 | 036112631 | 2.44 | 2.95 | |
Startgreep | ||||
020 | 965404031 | 3.37 | 4.08 | |
Trekkoordtrommel Dcs34 | ||||
021 | 036162010 | 9.96 | 12.05 | |
Terugstelveer Dcs34 | ||||
022 | 036163010 | 9.96 | 12.05 | |
Schijf | ||||
023 | 924805310 | 0.83 | 1.00 | |
Schroef 5x15 | ||||
024 | 913650154 | 0.83 | 1.00 | |
Rubber demper | ||||
025 | 965403491 | 6.58 | 7.96 | |
Startkoord 3,5 mm x 85 cm | ||||
026 | 036164010 | 5.46 | 6.61 | |
Startkoord 3.5x100mtr | ||||
027 | 985000155 | 78.32 | 94.77 | |
Schroef 5x30 | ||||
028 | 913650304 | 1.01 | 1.22 | |
Kortsluitkabel Dcs34 * | ||||
030 | 970311490 | 5.22 | 6.32 | |
Schroef 4x20 | ||||
031 | 913340204 | 0.83 | 1.00 | |
BOUGIE A | ||||
032 | 168517-0 | 5.22 | 6.32 | |
Vliegwiel Dcs4610 | ||||
033 | 036141130 | 14.23 | 17.22 | |
Veerring 8mm EA3201S A | ||||
034 | 267822-3 | 0.83 | 1.00 | |
Zeskantmoer M8X1 A | ||||
035 | 264022-6 | 1.01 | 1.22 | |
Beugelgreep Dcs/Ps A | ||||
036 | 036310012 | 32.20 | 38.96 | |
Schroef 5x15 | ||||
037 | 913650154 | 0.83 | 1.00 | |
Gummi buffer | ||||
038 | 965402360 | 1.43 | 1.73 | |
Handgreepdeel Dcs34 A | ||||
039 | 036117611 | 21.87 | 26.46 | |
Handgreepdeel Dcs34 A | ||||
040 | 036110623 | 37.12 | 44.92 | |
Schroef 5x30 | ||||
041 | 913650304 | 1.01 | 1.22 | |
Schroef 5x30 | ||||
042 | 913650304 | 1.01 | 1.22 | |
Gashandel Dcs34 | ||||
043 | 036117030 | 2.56 | 3.10 | |
Gasblokkeringshandel Dcs34 | ||||
044 | 036117040 | 2.93 | 3.55 | |
Veer Ps45 A | ||||
045 | 036117051 | 1.51 | 1.83 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
046 | 036117020 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
047 | 036155031 | |||
Chokehandel Dcs4610 A | ||||
048 | 036155121 | 4.08 | 4.94 | |
Knop | ||||
049 | 965451750 | 1.06 | 1.28 | |
Blokkeerstift | ||||
050 | 965551150 | 2.44 | 2.95 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
051 | 965551160 | |||
Cilinder Dcs4610 | ||||
052 | 037131010 | 158.64 | 191.95 | |
Zuigerset Dcs4610 43mm A | ||||
053 | 037132110 | 26.11 | 31.59 | |
Zuigerveer Dcs4610 43mm | ||||
054 | 037132020 | 8.46 | 10.24 | |
Pistonpen * | ||||
055 | 021132020 | 12.58 | 15.22 | |
Borgring | ||||
056 | 108132050 | 1.27 | 1.54 | |
Krukas Dcs34 A | ||||
057 | 036120021 | 135.10 | 163.47 | |
NULL | ||||
058 | 211109-5 | 4.58 | 5.54 | |
NULL | ||||
059 | 211109-5 | 4.58 | 5.54 | |
Afdichting 12-20x5 | ||||
060 | 962900057 | 5.22 | 6.32 | |
Afdichting 12-20x5 | ||||
061 | 962900057 | 5.22 | 6.32 | |
Aandrijfworm Dcs34 | ||||
062 | 036245020 | 1.27 | 1.54 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
065 | 913350404 | |||
Aanzuigslang Dcs34 A | ||||
066 | 036131024 | 23.75 | 28.74 | |
Tussenplaat Carborateur Dcs34 | ||||
067 | 036171020 | 4.81 | 5.82 | |
Klem Dcs34 | ||||
068 | 036131030 | 0.83 | 1.00 | |
Uitlaat Dcs34 A | ||||
069 | 036174211 | 14.90 | 18.03 | |
Schroef 5x65 | ||||
072 | 913350654 | 2.08 | 2.52 | |
Uitlaatpakking Ea3200S A | ||||
074 | 346304-9 | 1.72 | 2.08 | |
Handbescherming | ||||
075 | 036213052 | 9.52 | 11.52 | |
Bus Voor Handbescherming A | ||||
077 | 036213081 | 3.20 | 3.87 | |
Bus Voor Handbescherming * | ||||
078 | 036213070 | 2.05 | 2.48 | |
Met.schroef Ck M5x16mm | ||||
079 | 266605-8 | 1.01 | 1.22 | |
Bout 5x22 | ||||
080 | 934150200 | 1.43 | 1.73 | |
Borgring 4Mm A | ||||
081 | 927304000 | 0.83 | 1.00 | |
Veer Dcs34 | ||||
082 | 036213030 | 2.16 | 2.61 | |
Pen 5X12,8 Dcs34 * | ||||
083 | 962650128 | 0.83 | 1.00 | |
Rembandhouder Dcs34 | ||||
084 | 036213020 | 11.19 | 13.54 | |
Veer Dcs34 | ||||
085 | 028213200 | 1.72 | 2.08 | |
Remband Des Serie Nieuw A | ||||
086 | 028213502 | 6.58 | 7.96 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
087 | 036110602 | |||
Rubber demper | ||||
088 | 965403491 | 6.58 | 7.96 | |
Rubber demper | ||||
089 | 965403491 | 6.58 | 7.96 | |
Rubber demper | ||||
090 | 965403491 | 6.58 | 7.96 | |
Bout Geel Dcs3410/Th A | ||||
091 | 036110021 | 9.96 | 12.05 | |
Bevestigingsbus Dcs34 | ||||
092 | 036114020 | 0.83 | 1.00 | |
Schroef 5x30 | ||||
093 | 913650304 | 1.01 | 1.22 | |
Oliepomp A | ||||
094 | 021245007 | 23.75 | 28.74 | |
Niet meer leverbaar, geen vervanging | ||||
095 | 203245002 | |||
Schroef 3,5x6mm | ||||
096 | 913335060 | 1.70 | 2.06 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
097 | 036213090 | |||
Kettingspanner Nok Dcs34 A | ||||
098 | 001213042 | 3.22 | 3.90 | |
Koppelingstrommel Dcs34 A | ||||
099 | 036223100 | 17.90 | 21.66 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
100 | 900006065 | |||
Niet meer leverbaar, geen vervanging | ||||
101 | 259033-4 | |||
Koppelingsschijven set Dcs34 A | ||||
103 | 036180210 | 26.11 | 31.59 | |
Afstandsring 16X10X2,5 Dcs34 | ||||
105 | 036224010 | 0.83 | 1.00 | |
Schijf | ||||
106 | 027182030 | 5.22 | 6.32 | |
Afdekplaat Dcs34 A | ||||
107 | 036213041 | 6.16 | 7.45 | |
Kettingbescherming Dcs34 A | ||||
108 | 036213652 | 11.32 | 13.70 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
109 | 923208004 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
110 | 205250011 | |||
Schroef 5x15 | ||||
111 | 913650154 | 0.83 | 1.00 | |
Carburateur Dcs34 A | ||||
113 | 036153910 | 73.52 | 88.96 | |
Reparatie Set Dcs34 | ||||
115 | 036153100 | 26.11 | 31.59 | |
Pakking Set Dcs34 | ||||
116 | 036153110 | 14.90 | 18.03 | |
Zeefje Dcs34/69/7301 A | ||||
117 | 036153040 | 2.93 | 3.55 | |
Schroef Dcs34 P | ||||
118 | 036153120 | 2.08 | 2.52 | |
Schroef Pm45 | ||||
119 | 001153020 | 2.08 | 2.52 | |
Schroef Tbv Dcs64/7901 | ||||
120 | 038153360 | 2.08 | 2.52 | |
Handgreep Cpl Dcs34 | ||||
121 | 036117600 | 31.62 | 38.26 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
122 | 965531020 | |||
Krukashuisdeksel Dcs4610 A | ||||
123 | 965531031 | 28.91 | 34.98 | |
Koppelingsschijven set Dcs34 A | ||||
124 | 036180210 | 26.11 | 31.59 | |
Afstandsschijf 16X10X2,5 Dcs34 | ||||
125 | 036224050 | 2.08 | 2.52 | |
Geleidingsschijf A | ||||
126 | 001182062 | 3.65 | 4.42 | |
Koppelingsveer | ||||
127 | 181184010 | 2.08 | 2.52 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
129 | 021245280 | |||
Naaldlgr 9X12X11,5 Ps-35Ctlc A | ||||
130 | 962210092 | 7.43 | 8.99 | |
Ontsteking Dcs4610 A | ||||
131 | 036143121 | 52.21 | 63.17 | |
Combisleutel | ||||
200 | 958501633 | 5.32 | 6.44 | |
Zwaard 3/8 35Cm Gr=050 Mak A | ||||
210A | 191G24-0 | 28.60 | 34.61 | |
Niet meer leverbaar, geen vervanging | ||||
210B | 958040661 | |||
Zaagketting 3/8 35Cm S=52 A | ||||
212A | 191H11-5 | 27.50 | 33.28 | |
Niet meer leverbaar, geen vervanging | ||||
212B | 958492656 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
213 | 558092010 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
214 | 558092000 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
215 | 952100633 |
