Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DCS520'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:
Tekeningen van de Makita DCS520
Onderdelen lijst van de Makita DCS520
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001 | 266476-3 | |||
| Klem * | ||||
| 002 | 001142012 | 2.08 | 2.52 | |
| Rubber bus | ||||
| 003 | 965401011 | 1.51 | 1.83 | |
| Decompressieklep | ||||
| 004 | 001131150 | 20.76 | 25.12 | |
| Pakking | ||||
| 005 | 965525042 | 2.08 | 2.52 | |
| Cilinder+Zuiger 44Mm Dcs5200 A | ||||
| 006 | 027130034 | 309.17 | 374.10 | |
| Zuiger 44Mm Dcs5200I A | ||||
| 007 | 027132050 | 65.59 | 79.36 | |
| Zuigerveer Dcs520/5200I A | ||||
| 008 | 027132020 | 11.16 | 13.50 | |
| Zuigerpen Dcs430/4300/431/520A | ||||
| 009 | 020132030 | 9.52 | 11.52 | |
| Borgring C10X0,8 | ||||
| 010 | 020132050 | 1.21 | 1.46 | |
| Keerring 12/20x4,5 | ||||
| 011 | 962900156 | 5.88 | 7.11 | |

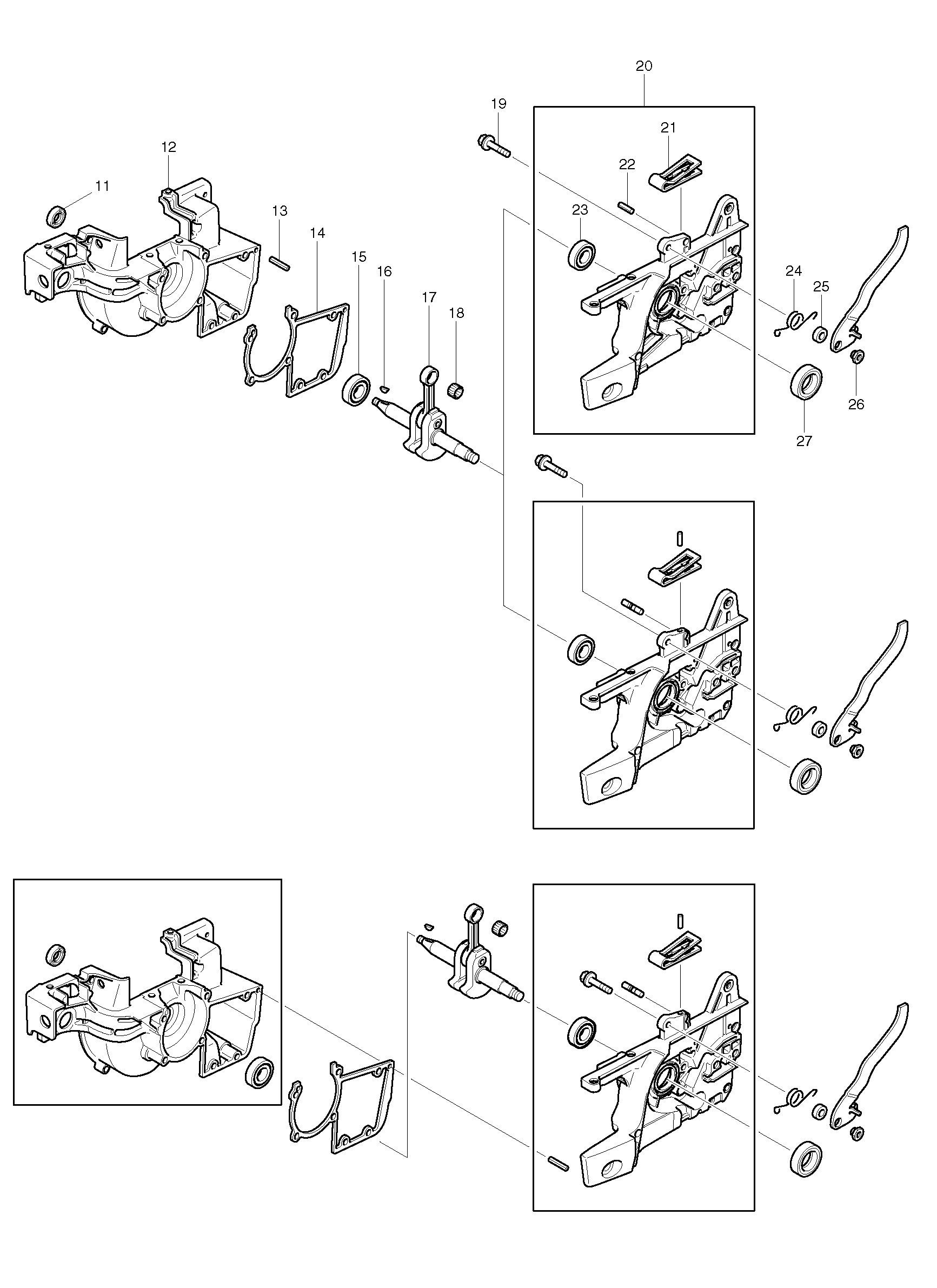

| Carterhuis Dcs4300I A | ||||
| 012 | 027111674 | 108.68 | 131.50 | |
| Spanstift 3x16 | ||||
| 013 | 936430160 | 1.01 | 1.22 | |
| Pakking A | ||||
| 014 | 965525003 | 3.65 | 4.42 | |
| NULL | ||||
| 015 | 211109-5 | 4.58 | 5.54 | |
| Spie 2.0x3.7 | ||||
| 016 | 939620371 | 1.06 | 1.28 | |
| Krukas * | ||||
| 017 | 027120010 | 165.96 | 200.81 | |
| Naaldlager | ||||
| 018 | 962211030 | 9.96 | 12.05 | |
| Schroef | ||||
| 019 | 027213520 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 020 | 027111680 | |||
| Veer | ||||
| 021 | 027213320 | 3.83 | 4.63 | |
| Bout * | ||||
| 022 | 027213230 | 9.52 | 11.52 | |
| Kogellager 6202C3 A | ||||
| 023 | 211483-1 | 5.88 | 7.11 | |
| Veer | ||||
| 024 | 027213270 | 2.16 | 2.61 | |
| Ring | ||||
| 025 | 027213510 | 2.08 | 2.52 | |
| Moer | ||||
| 026 | 027213500 | 7.44 | 9.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 027 | 213814-0 | |||

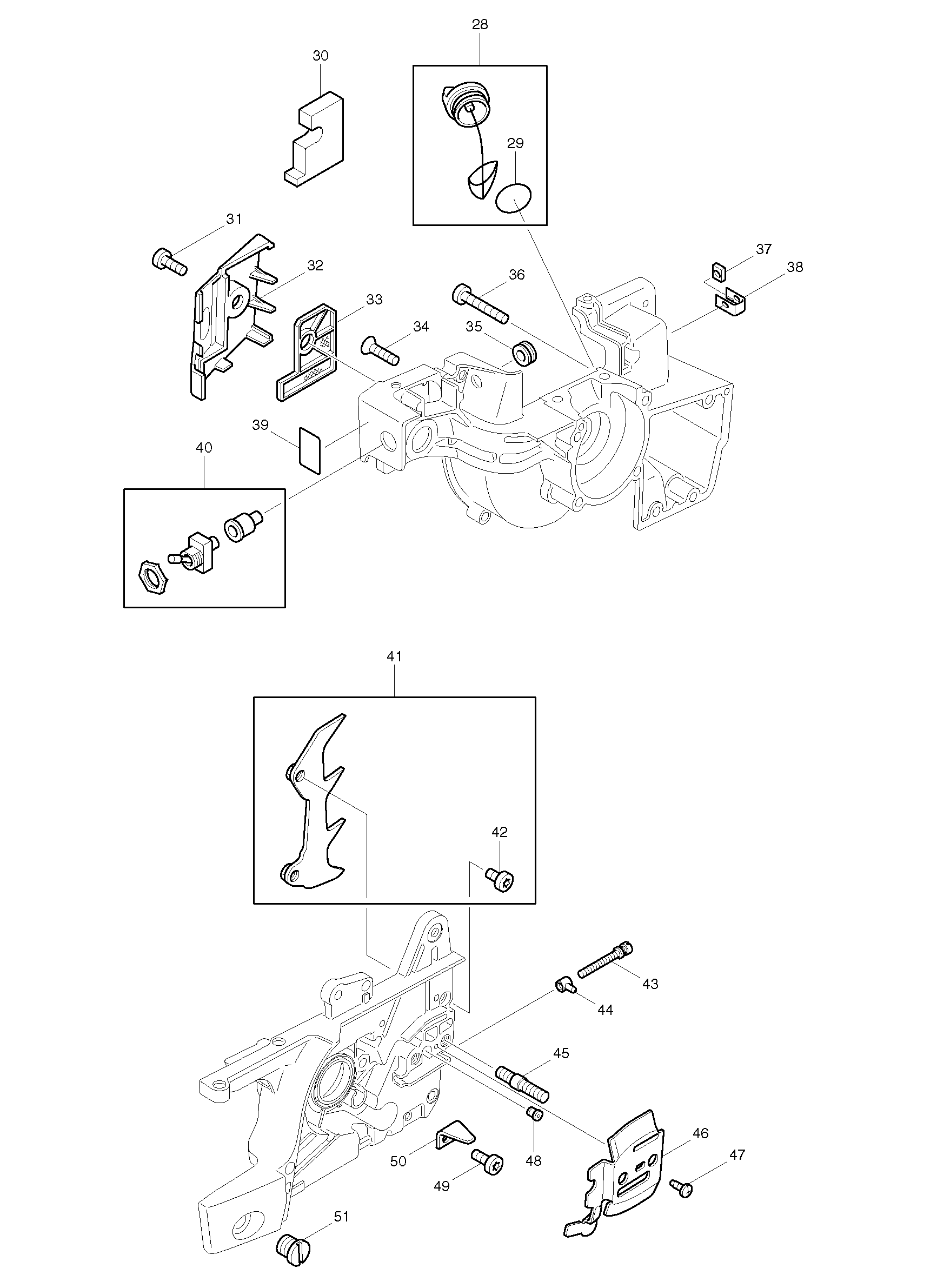

| Olietankdop Cpl Dcs430 A | ||||
| 028 | 010114032 | 6.58 | 7.96 | |
| Pakkingring | ||||
| 029 | 963100051 | 1.01 | 1.22 | |
| Sneeuwfilter Cpl Dcs43/5200I | ||||
| 030 | 020173061 | 2.56 | 3.10 | |
| Schroef 5x14 | ||||
| 031 | 266947-0 | 0.83 | 1.00 | |
| Deksel Voor Filter * | ||||
| 032 | 020173612 | 3.65 | 4.42 | |
| Voorfilter | ||||
| 033 | 020173011 | 3.37 | 4.08 | |
| Torx Schroef 5x20 A | ||||
| 034 | 908105205 | 1.01 | 1.22 | |
| Rubber bus | ||||
| 035 | 965401011 | 1.51 | 1.83 | |
| Torx schroef 5x30 | ||||
| 036 | 908005305 | 1.01 | 1.22 | |
| Vierkant moer M5 | ||||
| 037 | 921905004 | 0.83 | 1.00 | |
| Olietankdop Cpl Dcs430 A | ||||
| 038 | 010114032 | 6.58 | 7.96 | |
| Klem 110 | ||||
| 038 | 020111070 | 2.08 | 2.52 | |
| Label | ||||
| 039 | 980115888 | 1.51 | 1.83 | |
| Kortsluitschakelaar | ||||
| 040 | 957605112 | 12.58 | 15.22 | |
| Boomaanslag | ||||
| 041 | 020250020 | 11.68 | 14.13 | |
| Torx Schroef M5X9 Pc-6114 A | ||||
| 042 | 266474-7 | 0.83 | 1.00 | |
| Spanschroef | ||||
| 043 | 389213081 | 3.65 | 4.42 | |
| Spanmoer Dcs4300I | ||||
| 044 | 001213020 | 2.44 | 2.95 | |
| Stiftschroef 8x30 | ||||
| 045 | 905808305 | 1.72 | 2.08 | |
| Geleideplaat | ||||
| 046 | 020111172 | 4.57 | 5.53 | |
| Schroef 3,5x10 | ||||
| 047 | 915735100 | 0.83 | 1.00 | |
| Beluchtingsventiel A | ||||
| 048 | 010245010 | 6.16 | 7.45 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 049 | 908005125 | |||
| Kettingvanger 110 Dcs43/5200I | ||||
| 050 | 020111082 | 2.08 | 2.52 | |
| Spec Schroef M12X1X4 A | ||||
| 051 | 001111012 | 2.44 | 2.95 | |
| Beugelgreep | ||||
| 054 | 957310027 | 31.62 | 38.26 | |
| Rubber demper | ||||
| 055 | 965403491 | 6.58 | 7.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056 | 021114051 | |||
| Torx schroef 5x30 | ||||
| 057 | 908005305 | 1.01 | 1.22 | |
| Niet meer leverbaar, geen vervanging | ||||
| 058 | 266478-9 | |||
| Beugelgreep | ||||
| 059 | 020310600 | 3.65 | 4.42 | |
| Tank * | ||||
| 061 | 020114640 | 131.15 | 158.69 | |
| Tankdop | ||||
| 062 | 965451901 | 7.44 | 9.00 | |
| O-ring 30x3 | ||||
| 063 | 963230030 | 1.21 | 1.46 | |
| Filter | ||||
| 064 | 163499-1 | 7.44 | 9.00 | |
| Filter | ||||
| 065 | 163499-1 | 7.44 | 9.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 067 | 957114010 | |||
| Veer | ||||
| 068 | 020117160 | 2.44 | 2.95 | |
| Gashendel | ||||
| 069 | 020117301 | 3.65 | 4.42 | |
| Gashendel Met Stang | ||||
| 070 | 020117290 | 14.23 | 17.22 | |
| Veer Voor Gashendel | ||||
| 071 | 020117273 | 1.21 | 1.46 | |
| Pakking | ||||
| 072 | 965404521 | 1.21 | 1.46 | |
| Brandstofleiding | ||||
| 073 | 965404460 | 6.58 | 7.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 074 | 935932320 | |||
| Torx Schroef 4,7X13 | ||||
| 075 | 913447134 | 1.01 | 1.22 | |
| Rubber demper | ||||
| 076 | 965403282 | 10.81 | 13.08 | |
| Met.schroef Ck M5x16mm | ||||
| 077 | 266605-8 | 1.01 | 1.22 | |

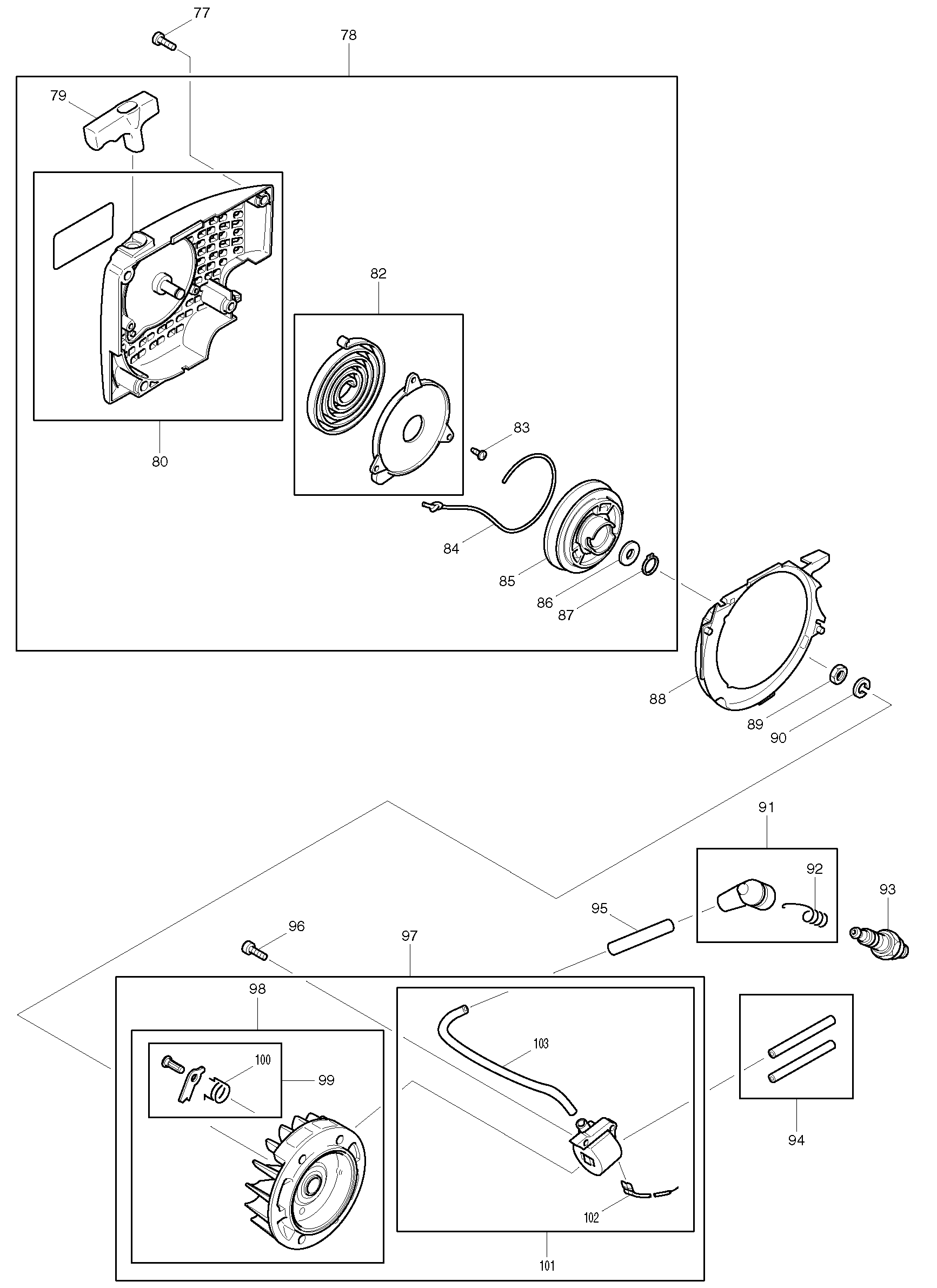

| Starter Compl. A | ||||
| 078 | 026160640 | 78.32 | 94.77 | |
| Startgreep | ||||
| 079 | 965402262 | 4.08 | 4.94 | |
| Ventilatorbehuizing Dcs4300I A | ||||
| 080 | 020112631 | 28.73 | 34.76 | |
| Oprolveer Dpc64/73/01 A | ||||
| 082 | 020163031 | 11.16 | 13.50 | |
| Schroef 3,5x10 | ||||
| 083 | 915735100 | 0.83 | 1.00 | |
| Startkoord 3.5mmx95cm | ||||
| 084 | 108164020 | 2.08 | 2.52 | |
| Starttrommel Dcs43/5200I | ||||
| 085 | 027162070 | 6.58 | 7.96 | |
| Revet 8,4Mm A | ||||
| 086 | 924108410 | 1.43 | 1.73 | |
| Borgring 8x0.8 | ||||
| 087 | 929108080 | 0.83 | 1.00 | |
| Luchtgeleiding | ||||
| 088 | 020112010 | 4.81 | 5.82 | |
| Zeskantmoer M8X1 A | ||||
| 089 | 264022-6 | 1.01 | 1.22 | |
| Veerring 8mm EA3201S A | ||||
| 090 | 267822-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 091 | 957604260 | |||
| Statorveertje EK8100 A | ||||
| 092 | 234358-7 | 0.83 | 1.00 | |
| BOUGIE A | ||||
| 093 | 168517-0 | 5.22 | 6.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 094 | 970502050 | |||
| Isolatieleiding 6X0,5X1000MM P | ||||
| 095 | 970502120 | 6.58 | 7.96 | |
| Met.Schroef Ck M5X20Mm | ||||
| 096 | 266607-4 | 0.83 | 1.00 | |
| Ontsteking Compl. A | ||||
| 097 | 027140001 | 135.10 | 163.47 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 098 | 027141021 | |||
| Startpal set | ||||
| 099 | 108166051 | 12.58 | 15.22 | |
| Draaiveer | ||||
| 100 | 122166020 | 1.21 | 1.46 | |
| Ontstekingsspoel Dcs4300I A | ||||
| 101 | 020143032 | 80.00 | 96.80 | |
| Onderbrekingskabel * | ||||
| 102 | 001147000 | 8.84 | 10.70 | |
| Bougieleiding 100cm | ||||
| 103 | 970310200 | 6.58 | 7.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 104 | 027213452 | |||
| Schroef 5,5X18 * | ||||
| 105 | 905005184 | 1.01 | 1.22 | |
| Uitdrukhevel | ||||
| 106 | 027213221 | 14.24 | 17.23 | |

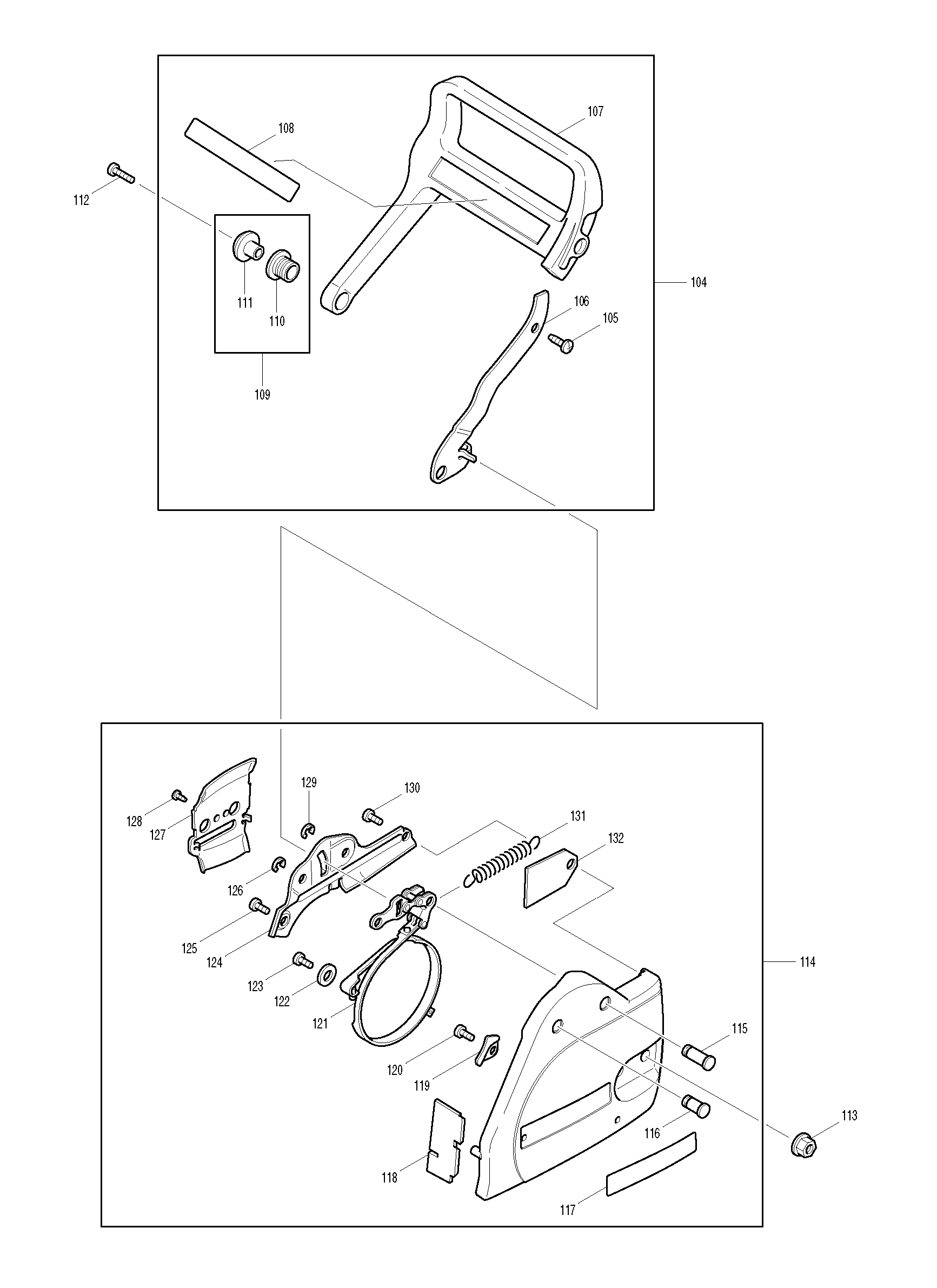

| Handbeschermer Dcs520 A | ||||
| 107 | 027213462 | 13.19 | 15.96 | |
| Label "waarsch" | ||||
| 108 | 810449-4 | 2.93 | 3.55 | |
| Bussen Set | ||||
| 109 | 027213430 | 12.58 | 15.22 | |
| Rubber Tule Ps43/52 | ||||
| 110 | 027213150 | 2.16 | 2.61 | |
| Tule Ps43/52 | ||||
| 111 | 027213161 | 2.56 | 3.10 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 112 | 266476-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 113 | 923208004 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 114 | 027213651 | |||
| As | ||||
| 115 | 027213130 | 2.80 | 3.39 | |
| As | ||||
| 116 | 027213140 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 117 | 980114082 | |||
| Plaat Dcs43/5200I | ||||
| 118 | 027213280 | 1.21 | 1.46 | |
| Remb. Houder A | ||||
| 119 | 027213352 | 3.22 | 3.90 | |
| Remband | ||||
| 121 | 027213050 | 14.23 | 17.22 | |
| Schijf 5,2X12X1 * | ||||
| 122 | 924500049 | 0.83 | 1.00 | |
| Kap | ||||
| 124 | 027213111 | 5.46 | 6.61 | |
| Borgring 4Mm A | ||||
| 126 | 927304000 | 0.83 | 1.00 | |
| Geleideplaat * | ||||
| 127 | 027111042 | 2.93 | 3.55 | |
| Schroef 3,5x10 | ||||
| 128 | 915735100 | 0.83 | 1.00 | |
| Schroef 5x12 | ||||
| 130 | 913205125 | 0.83 | 1.00 | |
| Veer | ||||
| 131 | 027213120 | 2.56 | 3.10 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 132 | 027213560 | |||
| Olie Drukleiding | ||||
| 133 | 020245020 | 3.65 | 4.42 | |
| Aanzuigleiding A | ||||
| 134 | 020245041 | 7.44 | 9.00 | |

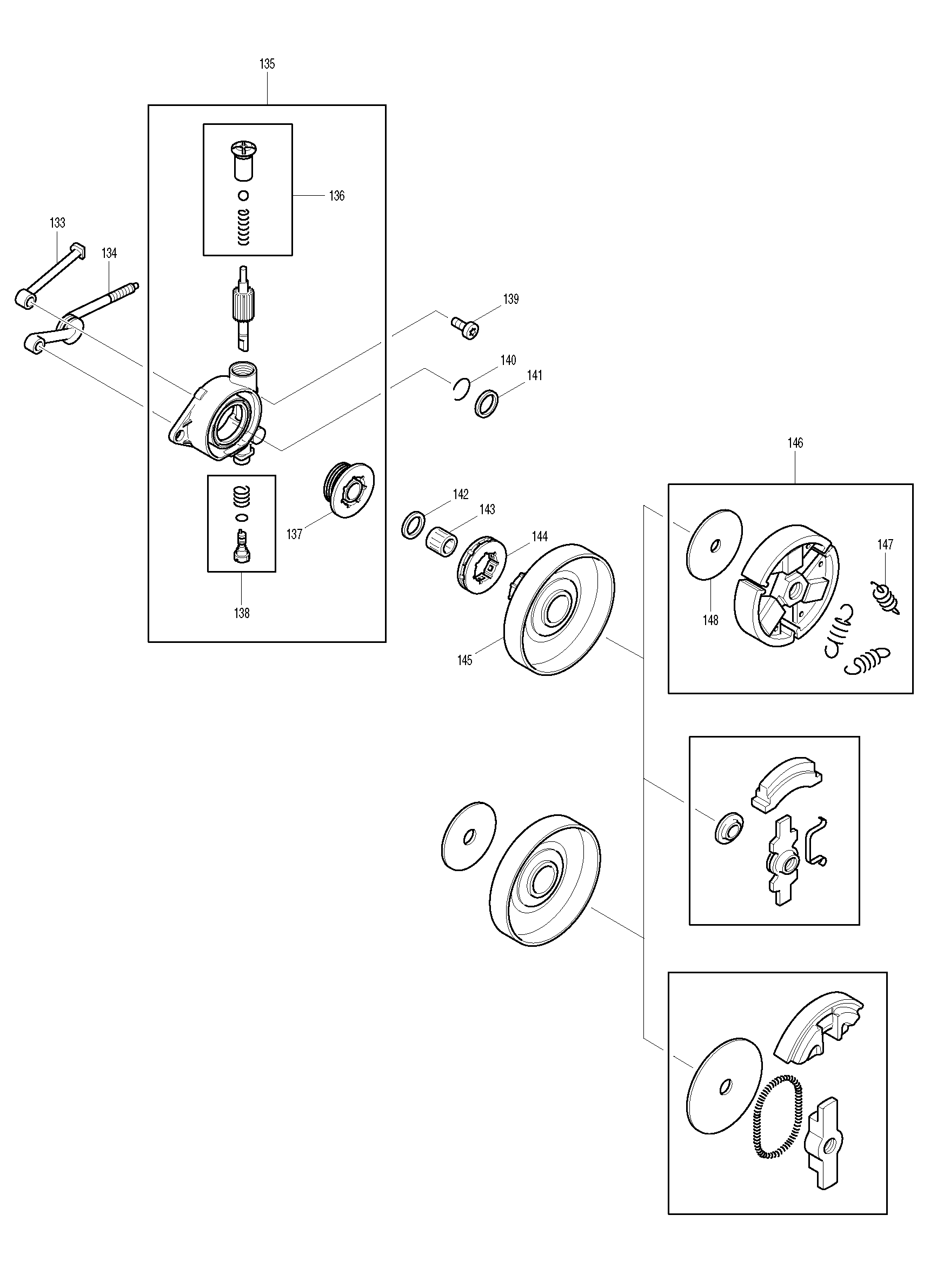

| Oliepomp Cpl Dcs43/5200I A | ||||
| 135 | 027245161 | 65.59 | 79.36 | |
| Revisieset (Oliepomp) | ||||
| 136 | 030245070 | 11.68 | 14.13 | |
| Pompaandrijver | ||||
| 137 | 027245010 | 9.52 | 11.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 139 | 908005125 | |||
| Borgring A | ||||
| 140 | 234366-8 | 0.83 | 1.00 | |
| Stopring A | ||||
| 141 | 346872-2 | 2.80 | 3.39 | |
| Aanloopschijf Eko-Pomp A | ||||
| 142 | 027245021 | 2.08 | 2.52 | |
| Naaldlager | ||||
| 143 | 962210025 | 8.46 | 10.24 | |
| Tandwiel 0.325 Z=8 Dcs4300I | ||||
| 144A | 020224070 | 12.58 | 15.22 | |
| Sprocket 3/8 Z=7 | ||||
| 144B | 026224010 | 12.58 | 15.22 | |
| Koppelingstrommel A | ||||
| 145 | 027223101 | 37.12 | 44.92 | |
| Koppeling | ||||
| 146 | 957180030 | 31.62 | 38.26 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 147 | 024184021 | |||
| Geleidingsschijf A | ||||
| 148 | 001182062 | 3.65 | 4.42 | |
| Afschermplaat A | ||||
| 151 | 020174171 | 3.22 | 3.90 | |
| Uitlaatpakking Ea3200S A | ||||
| 152 | 346304-9 | 1.72 | 2.08 | |

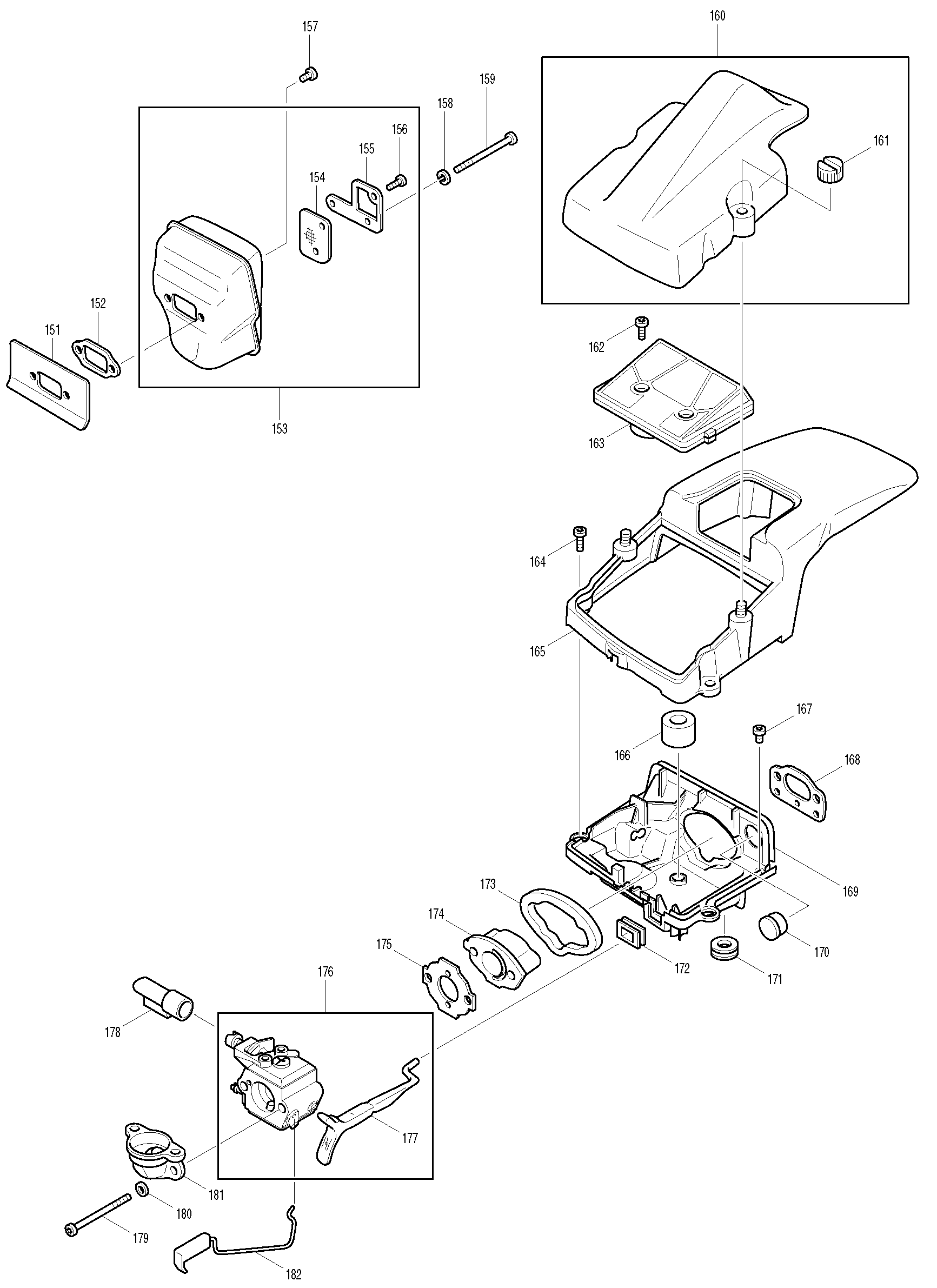

| Uitlaat A | ||||
| 153 | 020174160 | 30.23 | 36.58 | |
| Torx Schroef M5X9 Pc-6114 A | ||||
| 156 | 266474-7 | 0.83 | 1.00 | |
| Spanring | ||||
| 158 | 267821-5 | 0.83 | 1.00 | |
| Schroef 5x62 | ||||
| 159 | 908205625 | 1.43 | 1.73 | |
| Deksel | ||||
| 160 | 020118121 | 12.58 | 15.22 | |
| Moer | ||||
| 161 | 001118062 | 3.37 | 4.08 | |
| Schroef 5x14 | ||||
| 162 | 266947-0 | 0.83 | 1.00 | |
| Luchtfilter (Robcofl.) Dcs4300 | ||||
| 163A | 020173300 | 12.58 | 15.22 | |
| Luchtfilter (Nylon) | ||||
| 163B | 020173202 | 19.80 | 23.96 | |
| Met.schroef Ck M5x16mm | ||||
| 164 | 266605-8 | 1.01 | 1.22 | |
| Afdekplaat A | ||||
| 165B | 027118155 | 23.75 | 28.74 | |
| Afdichting | ||||
| 166 | 965404780 | 1.43 | 1.73 | |
| Torx Schroef M5X9 Pc-6114 A | ||||
| 167 | 266474-7 | 0.83 | 1.00 | |
| Pakking | ||||
| 168 | 965525032 | 1.72 | 2.08 | |
| Bodem A | ||||
| 169 | 027118010 | 34.35 | 41.56 | |
| Stop * | ||||
| 170 | 965404230 | 1.21 | 1.46 | |
| Leivoering | ||||
| 171 | 965401024 | 3.37 | 4.08 | |
| Tule * | ||||
| 172 | 965404410 | 1.51 | 1.83 | |
| Pakking | ||||
| 173 | 965404341 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 174 | 020131042 | |||
| Pakking | ||||
| 175 | 965524023 | 2.80 | 3.39 | |

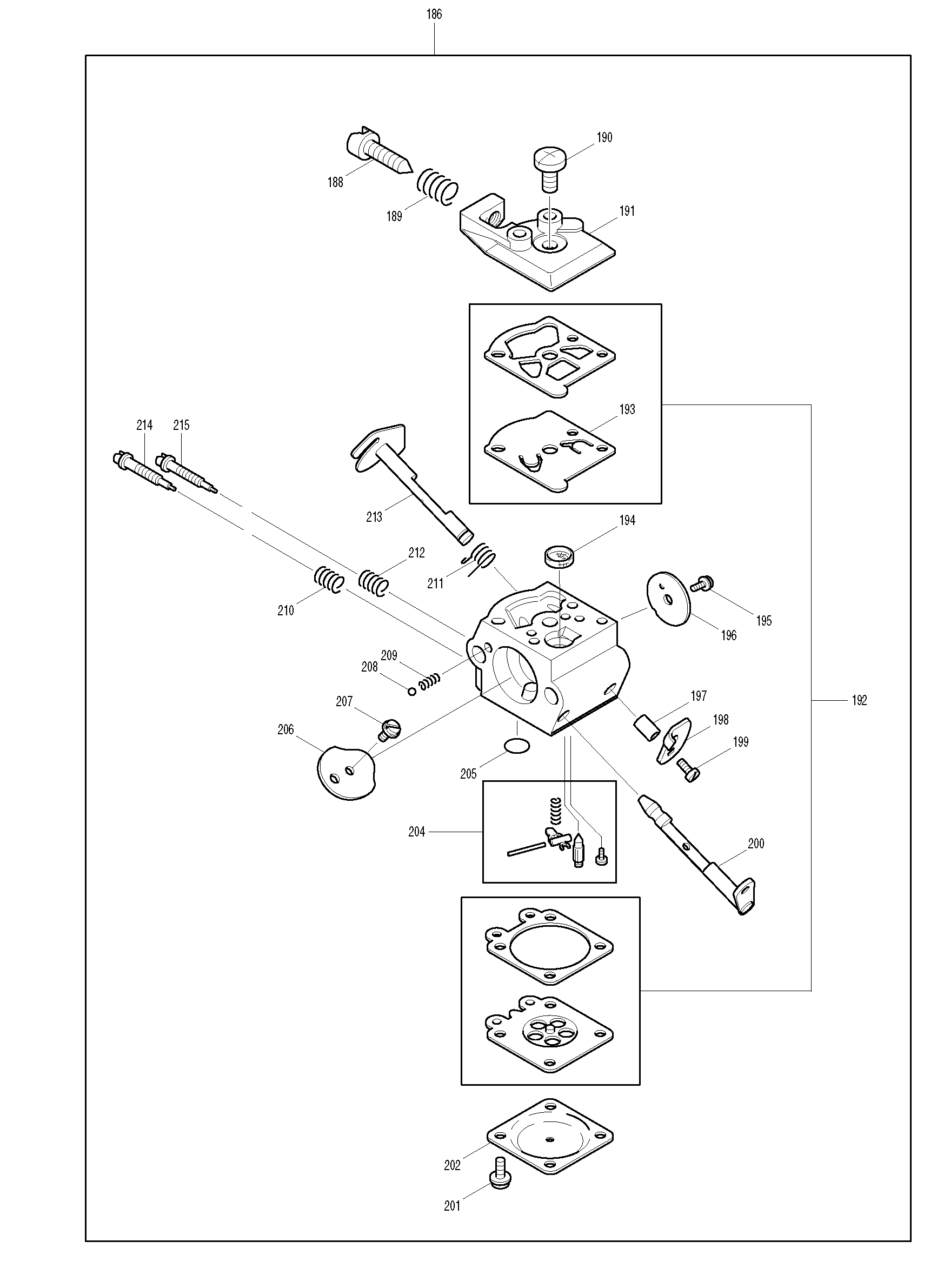

| Carburateur Dcs431/520 A | ||||
| 176 | 957151102 | 90.50 | 109.50 | |
| Chokestang | ||||
| 177 | 027150830 | 6.16 | 7.45 | |
| Inzetstuk * | ||||
| 178 | 020118030 | 1.21 | 1.46 | |
| Schroef 5x65 | ||||
| 179 | 908205658 | 1.72 | 2.08 | |
| Schijf 5,3 * | ||||
| 180 | 924105300 | 0.83 | 1.00 | |
| Aanzuig Mof * | ||||
| 181 | 020171100 | 9.52 | 11.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 182 | 020117280 | |||
| Carburateur Dcs431/520 A | ||||
| 186 | 957151102 | 90.50 | 109.50 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 188 | 001151240 | |||
| Drukveer Stat. | ||||
| 189 | 021151230 | 3.22 | 3.90 | |
| Schroef | ||||
| 190 | 118151190 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 191 | 001151165 | |||
| Membraam Tbv Pomp, Rubber | ||||
| 193 | 021151150 | 8.84 | 10.70 | |
| Zeef | ||||
| 194 | 021151180 | 2.16 | 2.61 | |
| Schroef | ||||
| 195 | 118151060 | 2.44 | 2.95 | |
| Smoorklep * | ||||
| 196 | 021151320 | 5.88 | 7.11 | |
| Huls * | ||||
| 197 | 001151580 | 2.45 | 2.96 | |
| Hevel * | ||||
| 198 | 001151590 | 5.22 | 6.32 | |
| Choke-As * | ||||
| 200 | 001151600 | 12.58 | 15.22 | |
| Schroef | ||||
| 201 | 378151220 | 1.21 | 1.46 | |
| Membraandeksel | ||||
| 202 | 021151120 | 10.81 | 13.08 | |
| Membraamset Dcs520 | ||||
| 203 | 021151540 | 19.80 | 23.96 | |
| Set stuurdelen | ||||
| 204 | 957150040 | 11.32 | 13.70 | |
| Afsluitschijf Kl. * | ||||
| 205 | 144150030 | 1.43 | 1.73 | |
| Choke Klep * | ||||
| 206 | 001151260 | 3.65 | 4.42 | |
| Kogel * | ||||
| 208 | 118151170 | 2.80 | 3.39 | |
| Veer H * | ||||
| 209 | 118151160 | 3.22 | 3.90 | |
| Veer | ||||
| 210 | 021151530 | 2.80 | 3.39 | |
| Gasveer | ||||
| 211 | 001151310 | 2.80 | 3.39 | |
| Veer L | ||||
| 212 | 021151480 | 3.83 | 4.63 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 213 | 001151301 | |||
| Stelschroef H * | ||||
| 214 | 001151510 | 11.16 | 13.50 | |
| Stelschroef L * | ||||
| 215 | 001151470 | 9.52 | 11.52 | |
