Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DCS550'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

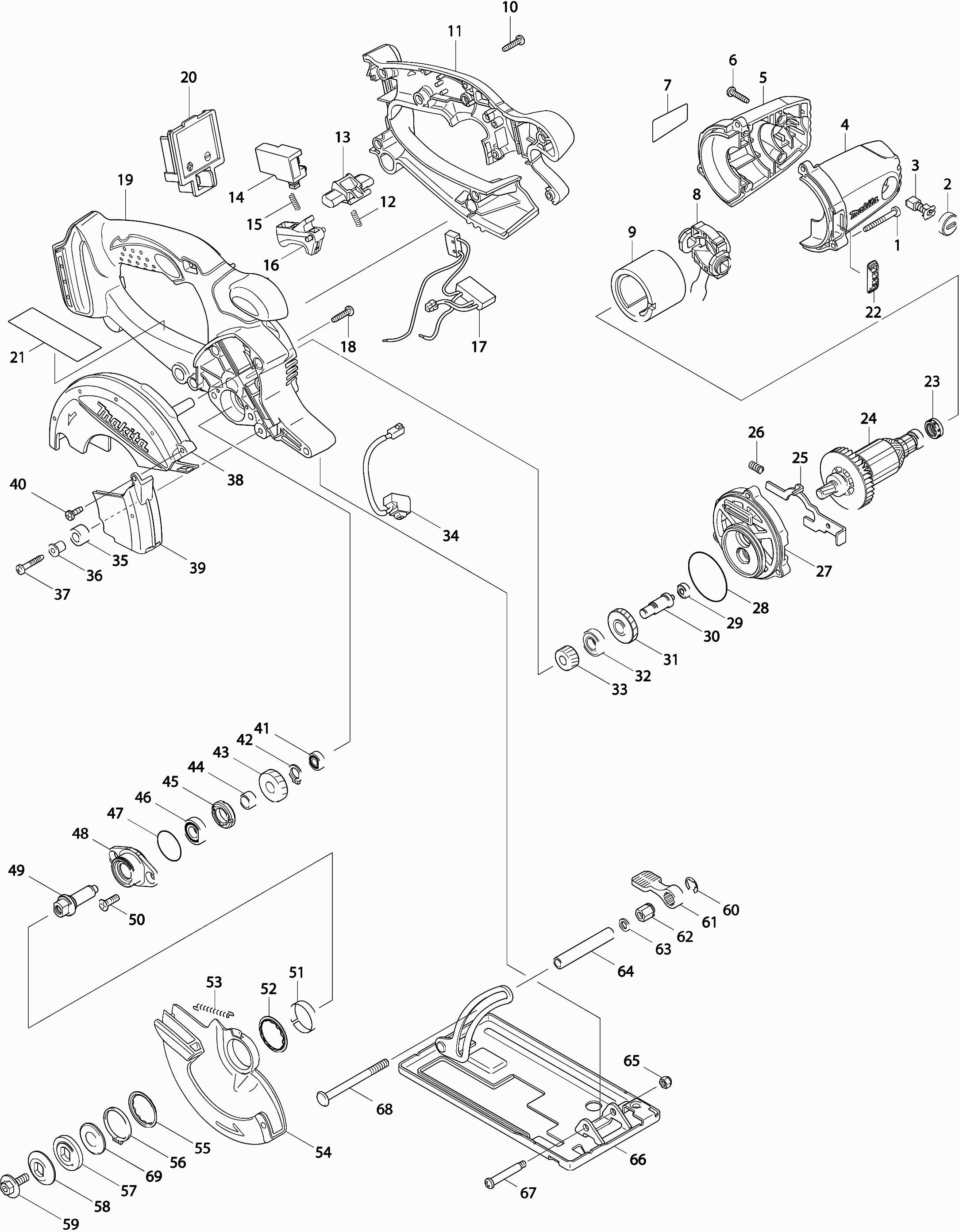

Tekeningen van de Makita DCS550
Onderdelen lijst van de Makita DCS550
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Schroef 4x35 | ||||
| 001 | 266351-3 | 0.83 | 1.00 | |
| Koolborsteldop | ||||
| 002 | 643929-3 | 0.83 | 1.00 | |
| Koolborstel set Cb-430 | ||||
| 003 | 191971-3 | 3.65 | 4.42 | |
| Motorhuisset | ||||
| 004 | 188209-5 | 9.52 | 11.52 | |
| Motorhuisset | ||||
| 005 | 188209-5 | 9.52 | 11.52 | |
| Tapschroef 4x18 | ||||
| 006 | 265A48-7 | 0.90 | 1.09 | |
| Naamplaat "dcs550" | ||||
| 007 | 815P08-5 | 2.80 | 3.39 | |
| Koolborstel/lagerhouder | ||||
| 008 | 638925-4 | 4.08 | 4.94 | |
| Magneet houder | ||||
| 009 | 638420-4 | 26.11 | 31.59 | |
| Tapschroef 4x18 | ||||
| 010 | 265A48-7 | 0.90 | 1.09 | |
| Handgreepdeel L BCS550 A | ||||
| 011 | 140F58-4 | 11.16 | 13.50 | |
| Drukveer 4 | ||||
| 012 | 231469-9 | 0.83 | 1.00 | |
| Blokkeerknop | ||||
| 013 | 419664-3 | 1.06 | 1.28 | |
| Schakelaar 2 contacten | ||||
| 014 | 651956-6 | 12.58 | 15.22 | |
| Drukveer 4 | ||||
| 015 | 231469-9 | 0.83 | 1.00 | |
| Schakelknop | ||||
| 016 | 419665-1 | 1.06 | 1.28 | |
| Toerenregelcircuit Bcs550 A | ||||
| 017 | 620G70-1 | 33.36 | 40.37 | |
| Tapschroef 4x18 | ||||
| 018 | 265A48-7 | 0.90 | 1.09 | |
| Motorh. R Bcs550 (3-Cont) A | ||||
| 019 | 140F53-4 | 17.92 | 21.68 | |
| Aansluitunit (3 contacten) | ||||
| 020 | 644808-8 | 3.65 | 4.42 | |
| Luchtgeleider Bcs550 | ||||
| 022 | 419609-1 | 2.08 | 2.52 | |
| Rubber ring | ||||
| 023 | 421977-0 | 0.83 | 1.00 | |
| Anker | ||||
| 024 | 619290-0 | 43.02 | 52.05 | |
| Blokkeerknop | ||||
| 025 | 345643-4 | 0.83 | 1.00 | |
| Drukveer 6x29mm | ||||
| 026 | 233117-6 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 027 | 419656-2 | 3.22 | 3.90 | |
| O-ring 44 | ||||
| 028 | 213560-5 | 1.21 | 1.46 | |
| Kogellager 604zz | ||||
| 029 | 210036-3 | 3.22 | 3.90 | |
| Tandwielas | ||||
| 030 | 324729-7 | 1.72 | 2.08 | |
| Tandwiel 27 | ||||
| 031 | 227752-0 | 4.08 | 4.94 | |
| Kogellager 6900zz | ||||
| 032 | 210080-0 | 5.24 | 6.34 | |
| Tandwiel 15 | ||||
| 033 | 226635-1 | 4.58 | 5.54 | |
| Licht circuit | ||||
| 034 | 631550-0 | 8.84 | 10.70 | |
| Rubber bus 6 | ||||
| 035 | 262566-0 | 0.83 | 1.00 | |
| Bus 4 | ||||
| 036 | 262563-6 | 0.83 | 1.00 | |
| Tapschroef 4x25 | ||||
| 037 | 265999-8 | 0.83 | 1.00 | |
| Zaagkap | ||||
| 038 | 419662-7 | 8.46 | 10.24 | |
| Zaagbeschermkap | ||||
| 039 | 419663-5 | 3.83 | 4.63 | |
| Schroef Pt4x12mm | ||||
| 040 | 266020-6 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 041 | 210026-6 | 3.65 | 4.42 | |
| Borgring S-10 | ||||
| 042 | 257408-1 | 0.95 | 1.15 | |
| Tandwiel 23 | ||||
| 043 | 226640-8 | 5.22 | 6.32 | |
| Bus 10 | ||||
| 044 | 257760-7 | 1.02 | 1.23 | |
| Lager borgring 14-23 | ||||
| 045 | 285847-5 | 4.58 | 5.54 | |
| Kogellager 6900Ddw DUX60 A | ||||
| 046 | 210258-5 | 4.73 | 5.72 | |
| O-ring 26 | ||||
| 047 | 213435-8 | 0.83 | 1.00 | |
| Lagerhuis | ||||
| 048 | 318087-1 | 3.65 | 4.42 | |
| Zaagas | ||||
| 049 | 324730-2 | 3.22 | 3.90 | |
| Verzonkenschroef 5x13 | ||||
| 050 | 265034-2 | 0.83 | 1.00 | |
| Opvulring | ||||
| 051 | 345470-9 | 1.21 | 1.46 | |
| Revet | ||||
| 052 | 345739-1 | 0.83 | 1.00 | |
| Trekveer 3 | ||||
| 053 | 231792-2 | 2.08 | 2.52 | |
| Zaagbeschermkap | ||||
| 054 | 158116-6 | 6.16 | 7.45 | |
| Revet | ||||
| 055 | 345739-1 | 0.83 | 1.00 | |
| Seegering E-26 | ||||
| 056 | 257938-2 | 0.83 | 1.00 | |
| Binnenflens 30 | ||||
| 057 | 224391-7 | 1.21 | 1.46 | |
| Buitenflens 30 | ||||
| 058 | 224404-4 | 2.80 | 3.39 | |
| Zeskant bout 6x18 | ||||
| 059 | 266458-5 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060 | 961014-3 | |||
| Blokkeerhandel | ||||
| 061 | 272229-0 | 4.08 | 4.94 | |
| Zeskantmoer M6 | ||||
| 062 | 252159-1 | 2.08 | 2.52 | |
| Sluitring 6x12mm | ||||
| 063 | 941151-9 | 0.83 | 1.00 | |
| Geleidingsbus | ||||
| 064 | 331733-9 | 1.06 | 1.28 | |
| Zeskant borgmoer 5x8 | ||||
| 065 | 252103-8 | 0.83 | 1.00 | |
| Zaagvoet | ||||
| 066 | 163471-3 | 11.32 | 13.70 | |
| Schroef M5 | ||||
| 067 | 265056-2 | 1.43 | 1.73 | |
| Inbusbout M6x75 | ||||
| 068 | 266405-6 | 0.83 | 1.00 | |
| Komring | ||||
| 069 | 267802-9 | 2.16 | 2.61 | |
