Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DCS6401'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

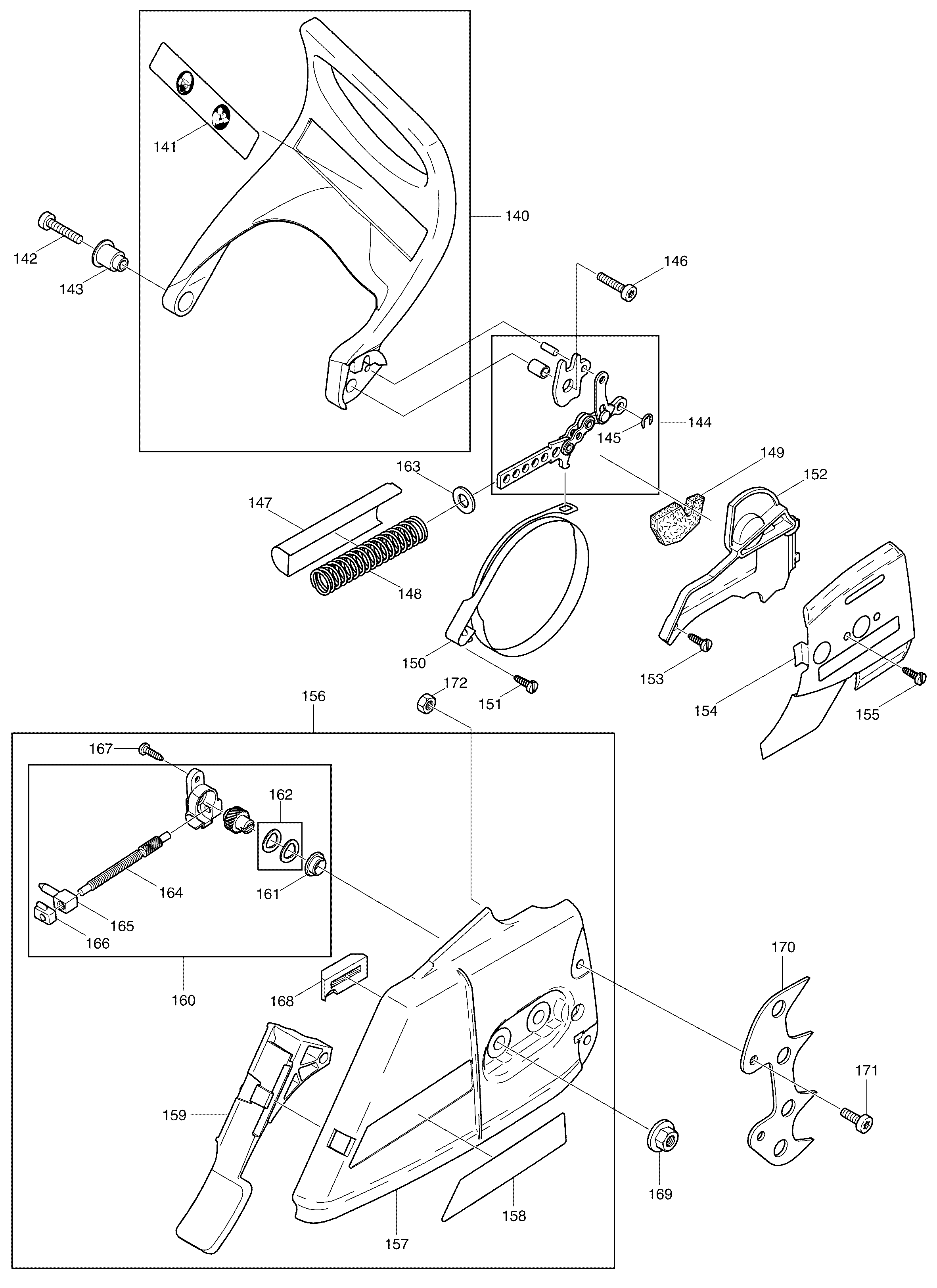

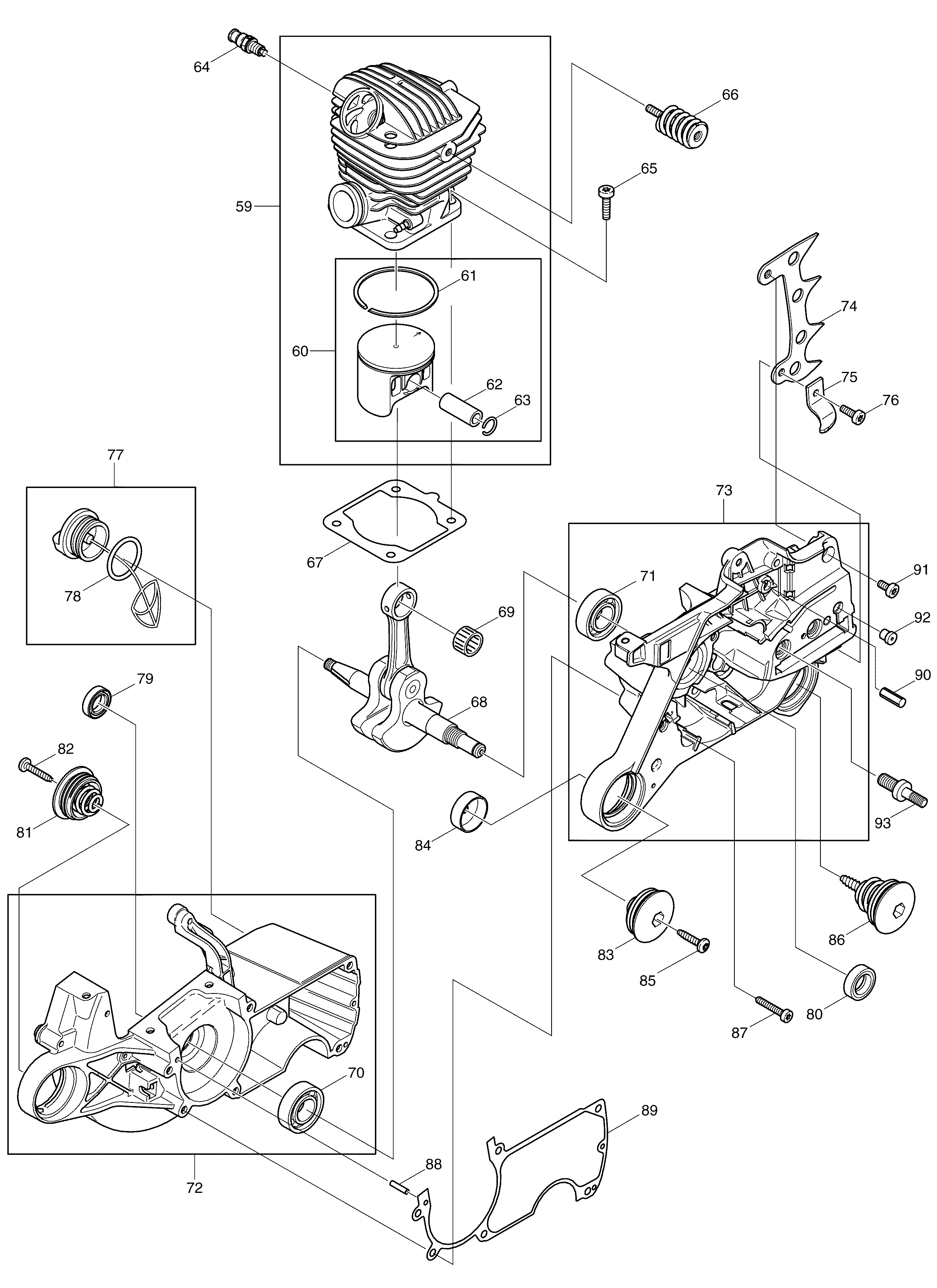

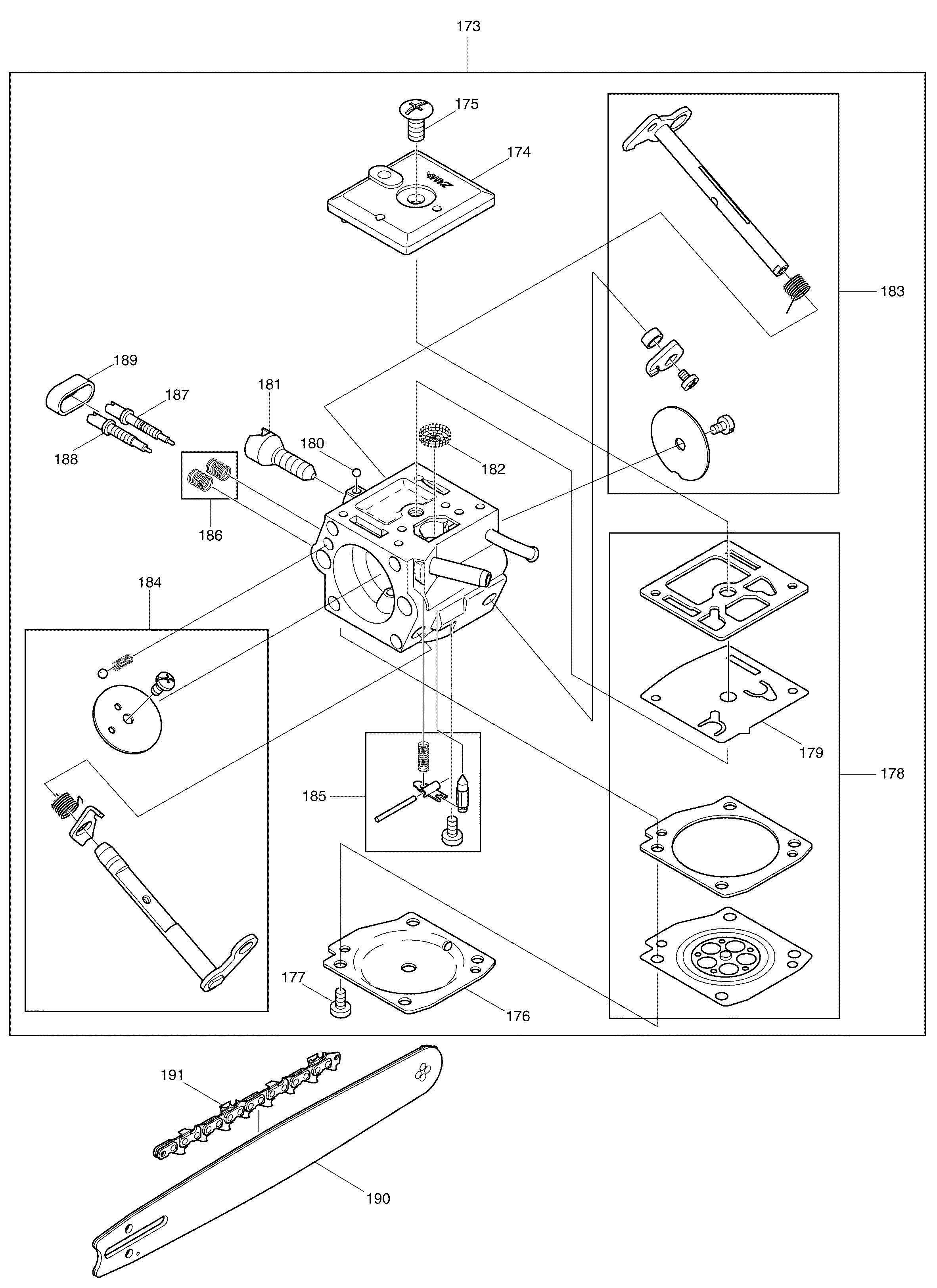

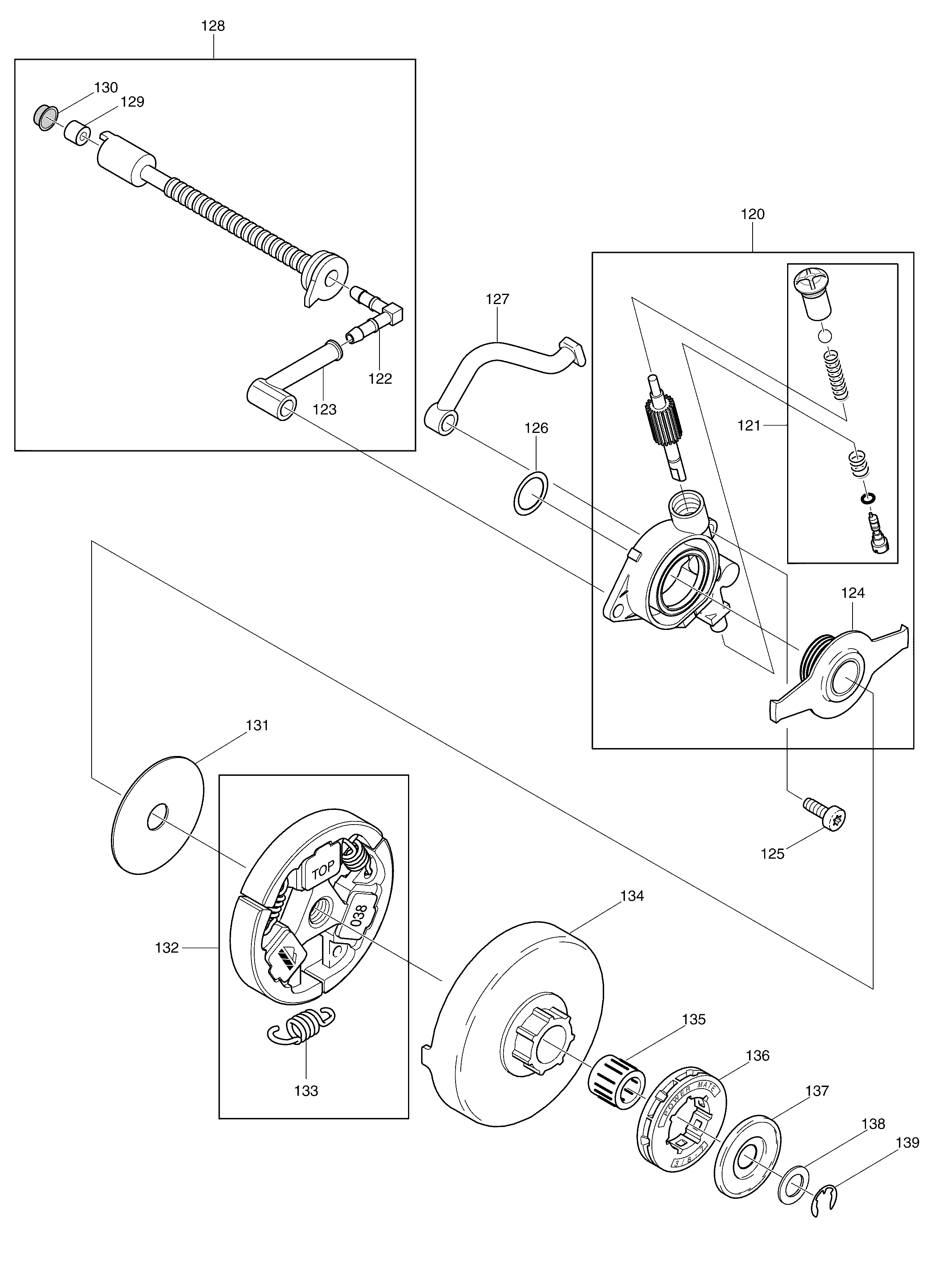

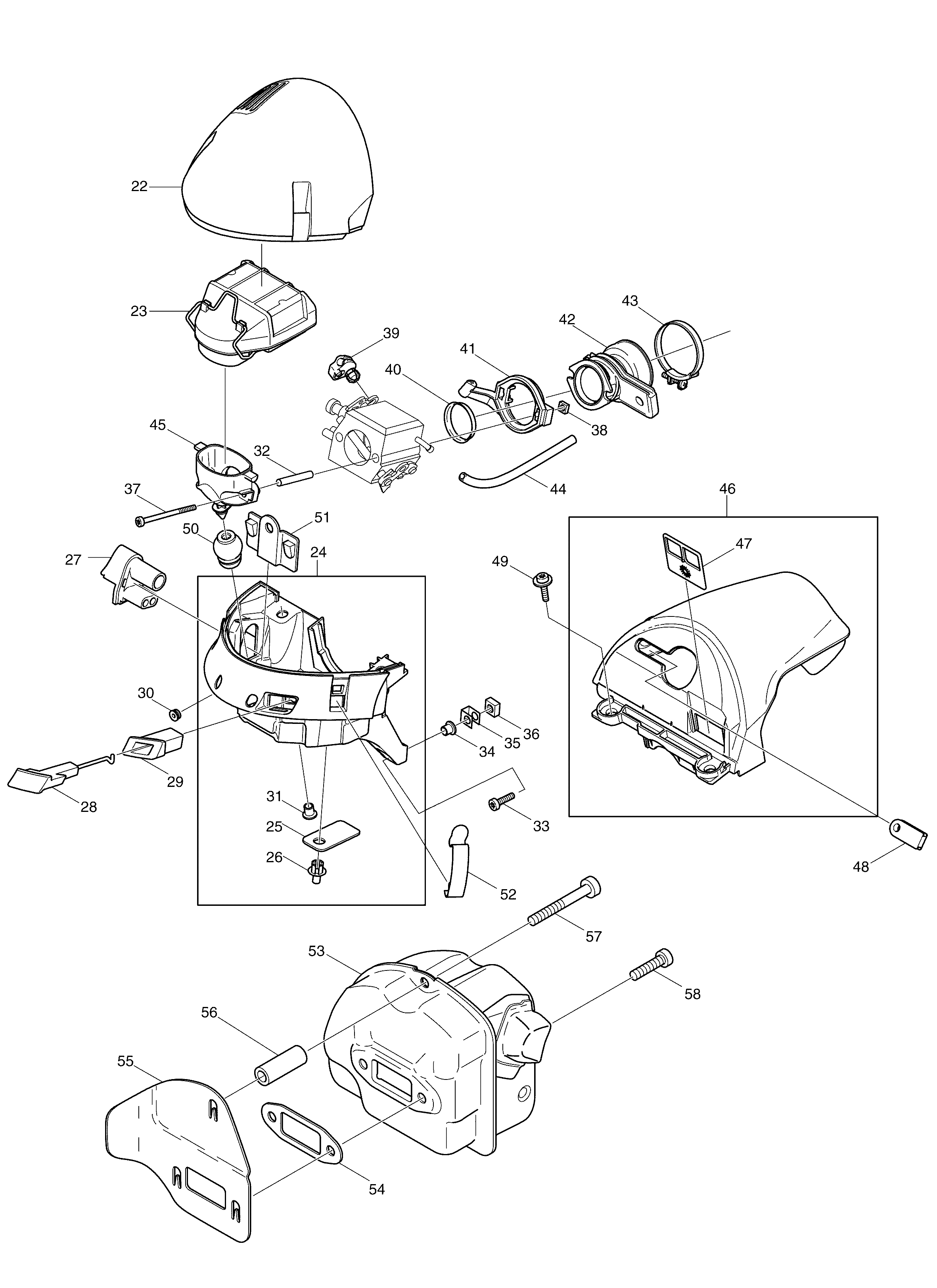

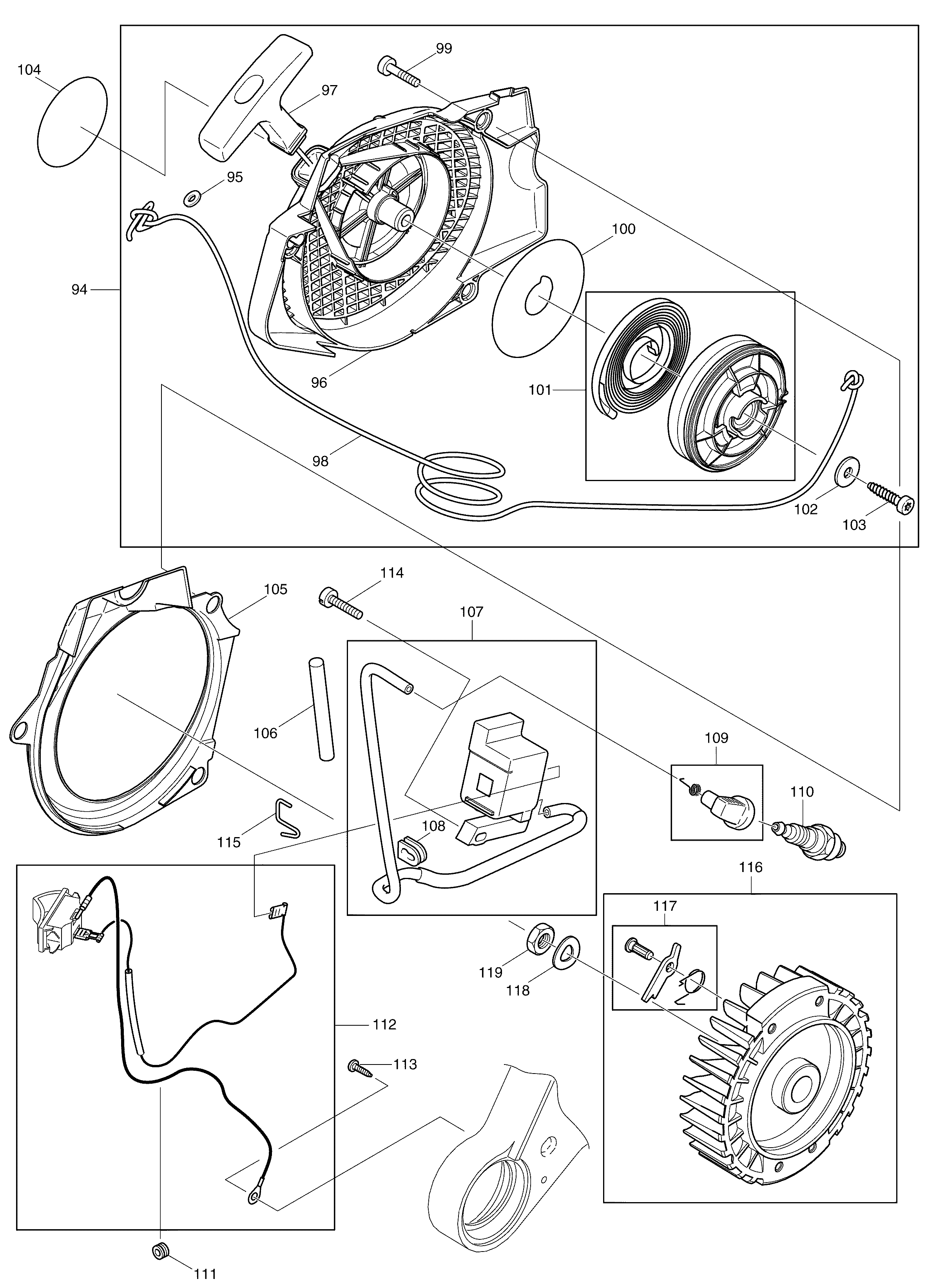

Tekeningen van de Makita DCS6401
Onderdelen lijst van de Makita DCS6401
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Beugelgr. Cpl.Dcs64/73/7901 A | ||||
| 001 | 140G06-9@141 | 14.23 | 17.22 | |
| Bevestigingsklem A | ||||
| 002 | 038310062@141 | 5.46 | 6.61 | |
| Torx Schroef M6X14 A | ||||
| 003 | 908006145@141 | 1.21 | 1.46 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 004 | 913455204@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005 | 038114606@141 | |||
| Beluchtingsventiel cpl. | ||||
| 006 | 957114061@141 | 7.44 | 9.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 038114630@141 | |||
| Veiligheidsknop | ||||
| 008 | 038117020@141 | 2.80 | 3.39 | |
| Tuimelaar Ps6100 | ||||
| 009 | 038117030@141 | 2.16 | 2.61 | |
| Gas-Schakelaar | ||||
| 010 | 038117010@141 | 3.83 | 4.63 | |
| Trekveer | ||||
| 011 | 038117050@141 | 1.70 | 2.06 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 012 | 935930240@141 | |||
| Pin 3 A | ||||
| 013 | 268335-7@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 014 | 038117041@141 | |||
| Schroef 4x20 | ||||
| 015 | 913340204@141 | 0.83 | 1.00 | |
| Benzineleiding Dcs64/79 A | ||||
| 016 | 038114052@141 | 14.90 | 18.03 | |
| Kortsluitings schakelaar | ||||
| 017 | 975001241@141 | 5.88 | 7.11 | |
| Tankdop Cpl. | ||||
| 018 | 010114050@141 | 5.88 | 7.11 | |
| O-ring 28x3 | ||||
| 019 | 963228030@141 | 1.80 | 2.18 | |
| Filter | ||||
| 020 | 163499-1@141 | 7.44 | 9.00 | |
| Filter | ||||
| 021 | 163499-1@141 | 7.44 | 9.00 | |
| Top Deksel A | ||||
| 022 | 038118622@141 | 12.58 | 15.22 | |
| Luchtfilter Vilt Compl. A | ||||
| 023 | 038173101@141 | 17.90 | 21.66 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 024 | 038118630@141 | |||
| Rubber Klep | ||||
| 025 | 038118110@141 | 1.21 | 1.46 | |
| Klinknagel | ||||
| 026 | 938650062@141 | 0.83 | 1.00 | |
| Afstel Geleider | ||||
| 027 | 038118080@141 | 3.22 | 3.90 | |
| Choke Stang A | ||||
| 028 | 038155052@141 | 3.22 | 3.90 | |
| Choke Stang Geleider A | ||||
| 029 | 038155021@141 | 2.16 | 2.61 | |
| Rubber tule | ||||
| 030 | 965401020@141 | 1.43 | 1.73 | |
| Busje | ||||
| 031 | 001118100@141 | 1.21 | 1.46 | |
| Choke Stang A | ||||
| 032 | 038155052@141 | 3.22 | 3.90 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 033 | 266476-3@141 | |||
| Busje | ||||
| 034 | 001118100@141 | 1.21 | 1.46 | |
| Montageclip | ||||
| 035 | 038111050@141 | 2.08 | 2.52 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 038111060@141 | |||
| Cilinder schroef M4x55 | ||||
| 037 | 908204555@141 | 1.27 | 1.54 | |
| Moer M4 4k | ||||
| 038 | 921804004@141 | 0.83 | 1.00 | |
| Vasthoud Clip Dcs4630/5030 A | ||||
| 039 | 038155013@141 | 1.43 | 1.73 | |
| Aanzuigmof A | ||||
| 040 | 038131031@141 | 1.27 | 1.54 | |
| Vleugelbout M8 Dlm380 A | ||||
| 041 | DA00001237@141 | 4.58 | 5.54 | |
| Aanzuigslang Dcs7301 A | ||||
| 042 | 038131011@141 | 26.11 | 31.59 | |
| Slangklem | ||||
| 043 | 965603050@141 | 5.24 | 6.34 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 965452382@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 038171012@141 | |||
| Afdekkap Cpl. | ||||
| 046 | 038118690@141 | 26.11 | 31.59 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 047 | 038118140@141 | |||
| Kabel Geleider | ||||
| 048 | 038118130@141 | 2.80 | 3.39 | |
| Schroef 5x20 | ||||
| 049 | 917105205@141 | 1.27 | 1.54 | |
| Mof Houder | ||||
| 050 | 038171030@141 | 3.20 | 3.87 | |
| Stop | ||||
| 051 | 038118100@141 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 052 | 130118070@141 | |||
| Uitlaat | ||||
| 053 | 038174200@141 | 73.52 | 88.96 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 054 | 965531131@141 | |||
| Beschermplaat Dcs6401 A | ||||
| 055 | 038174023@141 | 5.88 | 7.11 | |
| Afstandbus | ||||
| 056 | 325939-9@141 | 1.21 | 1.46 | |
| Inbusschroef m5x40 | ||||
| 057 | 266943-8@141 | 0.83 | 1.00 | |
| Met.schroef M5x20mm | ||||
| 058 | 266960-8@141 | 0.83 | 1.00 | |
| Cilinder D=47Mm Cpl Dcs6400 A | ||||
| 059 | 040130034@141 | 254.20 | 307.58 | |
| Zuiger D=47mm cpl. | ||||
| 060 | 325132035@141 | 102.31 | 123.80 | |
| Zuiger set PC-6114 A | ||||
| 061 | 183K15-9@141 | 94.93 | 114.87 | |
| Zuigerpen | ||||
| 062 | 119132030@141 | 19.80 | 23.96 | |
| Borgring C12x1 | ||||
| 063 | 119132060@141 | 1.01 | 1.22 | |
| Decompressieventiel | ||||
| 064 | 001131150@141 | 20.76 | 25.12 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 065 | 266476-3@141 | |||
| Dempingsveer | ||||
| 066 | 181114401@141 | 12.58 | 15.22 | |
| Pakking | ||||
| 067 | 346873-0@141 | 2.44 | 2.95 | |
| Krukas Cpl. A | ||||
| 068 | 038120100@141 | 242.64 | 293.59 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 069 | 962210019@141 | |||
| Kogellager 6202C3 A | ||||
| 070 | 211483-1@141 | 5.88 | 7.11 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 071 | 960102179@141 | |||
| Krukashuis Dcs64/7901 A | ||||
| 072 | 038111680@141 | 115.42 | 139.66 | |
| Krukashuis (R) Dcs64/73 A | ||||
| 073 | 038111641@141 | 121.98 | 147.60 | |
| Boomaanslag A | ||||
| 074 | 038250021@141 | 11.72 | 14.18 | |
| Kettingvanger A | ||||
| 075 | 038111171@141 | 4.58 | 5.54 | |
| Met.schroef Ck M5x16mm | ||||
| 076 | 266605-8@141 | 1.01 | 1.22 | |
| Tankdop Cpl. | ||||
| 077 | 010114050@141 | 5.88 | 7.11 | |
| O-ring 28x3 | ||||
| 078 | 963228030@141 | 1.80 | 2.18 | |
| Niet meer leverbaar, geen vervanging | ||||
| 079 | 213814-0@141 | |||
| Oliekeerring Dcs64/73/7901 A | ||||
| 080 | 962900062@141 | 8.84 | 10.70 | |
| Veer Cpl. M/Kap (R) | ||||
| 081 | 038114130@141 | 11.16 | 13.50 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 082 | 913455204@141 | |||
| Veer Cpl. M/Kap (R) | ||||
| 083 | 038114130@141 | 11.16 | 13.50 | |
| Komring Dcs64/73/7901 A | ||||
| 084 | 038114191@141 | 5.22 | 6.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 085 | 913455204@141 | |||
| Veer Cpl. M/Kap (L) | ||||
| 086 | 038114141@141 | 11.68 | 14.13 | |
| Torx schroef 5x30 | ||||
| 087 | 908005305@141 | 1.01 | 1.22 | |
| Spanstift 3x16 | ||||
| 088 | 936430160@141 | 1.01 | 1.22 | |
| Karterpakking Dcs64/73/7901 A | ||||
| 089 | 038111043@141 | 5.88 | 7.11 | |
| Borgpen 6x24mm | ||||
| 090 | 934660250@141 | 1.06 | 1.28 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 091 | 908005125@141 | |||
| Ventielklep Ea4300F | ||||
| 092 | 010245030@141 | 6.16 | 7.45 | |
| Tapeind 9Mm A | ||||
| 093 | 038232011@141 | 7.44 | 9.00 | |
| Niet meer leverbaar, geen vervanging | ||||
| 094 | 038160610@141 | |||
| Spanring | ||||
| 095 | 267821-5@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 096 | 038112630@141 | |||
| Startergreep Dpc64/73/10/11 A | ||||
| 097 | 001161020@141 | 4.08 | 4.94 | |
| Startkoord 3.5mmx95cm | ||||
| 098 | 108164020@141 | 2.08 | 2.52 | |
| Met.Schroef Ck M5X20Mm | ||||
| 099 | 266607-4@141 | 0.83 | 1.00 | |
| Afstandring Dcs6401 Startinr. | ||||
| 100 | 038162050@141 | 1.80 | 2.18 | |
| Starttrommel Dcs64/73/7901 A | ||||
| 101 | 038162024@141 | 17.90 | 21.66 | |
| Schijf 5,5x18x1,6 | ||||
| 102 | 924605510@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 103 | 913455204@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 104 | 980114835@141 | |||
| Luchtverplaatser | ||||
| 105 | 038112020@141 | 6.16 | 7.45 | |
| Isolatieleiding 6X0,5X1000MM P | ||||
| 106 | 970502120@141 | 6.58 | 7.96 | |
| Ontsteking Dcs/Pc/64/73/79 A | ||||
| 107 | 010038143@141 | 254.20 | 307.58 | |
| Kabelboom Dcs6401 | ||||
| 108 | 038143030@141 | 11.68 | 14.13 | |
| Bougiedop cpl. | ||||
| 109 | 957604240@141 | 9.96 | 12.05 | |
| BOUGIE A | ||||
| 110 | 168517-0@141 | 5.22 | 6.32 | |
| Rubber bus | ||||
| 111 | 965401011@141 | 1.51 | 1.83 | |
| Massa draad | ||||
| 112 | 957311590@141 | 27.32 | 33.06 | |
| Schroef 3,5x10 | ||||
| 113 | 915735100@141 | 0.83 | 1.00 | |
| Torx schroef 4x10/20 | ||||
| 114 | 908304205@141 | 1.01 | 1.22 | |
| Kabelboom Clip | ||||
| 115 | 038111110@141 | 1.01 | 1.22 | |
| Vliegwiel Cpl Dcs64/73/7901 A | ||||
| 116 | 957141003@141 | 77.33 | 93.57 | |
| Startpal set | ||||
| 117 | 108166051@141 | 12.58 | 15.22 | |
| Veerring 8mm EA3201S A | ||||
| 118 | 267822-3@141 | 0.83 | 1.00 | |
| Zeskant moer 8x1 | ||||
| 119 | 920208024@141 | 1.06 | 1.28 | |
| Oliepomp Cpl. Ps73/7910 A | ||||
| 120 | 038245011@141 | 74.76 | 90.46 | |
| Revisieset (Oliepomp) | ||||
| 121 | 030245070@141 | 11.68 | 14.13 | |
| Slangverbinder 90Gr. | ||||
| 122 | 001245140@141 | 4.26 | 5.15 | |
| Olie Leiding 90Gr. | ||||
| 123 | 038245110@141 | 3.37 | 4.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 124 | 038245031@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 125 | 908005125@141 | |||
| Aanloopschijf A | ||||
| 126 | 038224021@141 | 1.27 | 1.54 | |
| Olieleiding Dcs7900 A | ||||
| 127 | 038245061@141 | 10.81 | 13.08 | |
| Aanzuigpijp Olie Cpl. | ||||
| 128 | 038245020@141 | 39.89 | 48.27 | |
| Afstandsring | ||||
| 129 | 900005066@141 | 1.72 | 2.08 | |
| Filter | ||||
| 130 | 963601100@141 | 3.55 | 4.30 | |
| Sluitring 12 | ||||
| 131 | 267389-1@141 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 132 | 038180011@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 133 | 024184021@141 | |||
| Koppelingtrommel | ||||
| 134 | 957223092@141 | 28.85 | 34.91 | |
| Naaldlager 10x16x12 | ||||
| 135 | 962210024@141 | 9.52 | 11.52 | |
| Sprocket | ||||
| 136 | 119224070@141 | 12.58 | 15.22 | |
| Revet 29mm EA4300F A | ||||
| 137 | 267820-7@141 | 2.70 | 3.27 | |
| Aanloopschijf A | ||||
| 138 | 021224011@141 | 1.43 | 1.73 | |
| Borgring E-8 EA4300F A | ||||
| 139 | 259045-7@141 | 0.83 | 1.00 | |
| Top Handgreep Cpl.Dcs64/7301 A | ||||
| 140 | 038213370@141 | 49.85 | 60.32 | |
| Label "waarsch" | ||||
| 141 | 810449-4@141 | 2.93 | 3.55 | |
| Met.schroef M5x20mm | ||||
| 142 | 266960-8@141 | 0.83 | 1.00 | |
| Bus | ||||
| 143 | 038213160@141 | 5.22 | 6.32 | |
| Rem Systeem Dcs64/73/7901 A | ||||
| 144 | 957213031@141 | 19.80 | 23.96 | |
| Borgring 4Mm A | ||||
| 145 | 927304000@141 | 0.83 | 1.00 | |
| Torx schroef 5x20 | ||||
| 146 | 908005206@141 | 1.21 | 1.46 | |
| Afdekkap Tbv Veer P | ||||
| 147 | 038213150@141 | 3.65 | 4.42 | |
| Drukveer | ||||
| 148 | 038213130@141 | 4.26 | 5.15 | |
| Schuim-Stofplaat | ||||
| 149 | 038213200@141 | 1.43 | 1.73 | |
| Remband Dcs64/73/7901 | ||||
| 150 | 038213010@141 | 12.58 | 15.22 | |
| Schroef 3,5x10 | ||||
| 151 | 915735100@141 | 0.83 | 1.00 | |
| Afdek Plaat | ||||
| 152 | 038213040@141 | 5.46 | 6.61 | |
| Schroef 3,5x10 | ||||
| 153 | 915735100@141 | 0.83 | 1.00 | |
| Ketting Geleideplaat | ||||
| 154 | 038111030@141 | 4.08 | 4.94 | |
| Schroef 3,5x10 | ||||
| 155 | 915735100@141 | 0.83 | 1.00 | |
| Ketting Afdekkap Cpl Dcs6401 A | ||||
| 156 | 038213641@141 | 158.02 | 191.20 | |
| Ketting Afdekkap P | ||||
| 157 | 038213635@141 | 60.98 | 73.79 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 158 | 980114784@141 | |||
| Spaanafvoer Dcs64/73/7901 | ||||
| 159 | 038213190@141 | 6.58 | 7.96 | |
| Kettingspanner compl. | ||||
| 160 | 957213023@141 | 33.12 | 40.08 | |
| Montage Bus | ||||
| 161 | 038213080@141 | 1.01 | 1.22 | |
| Schijf | ||||
| 162 | 038213210@141 | 1.01 | 1.22 | |
| Ring 12X9Mm P | ||||
| 163 | 028213010@141 | 0.83 | 1.00 | |
| Spanschroef | ||||
| 164 | 957213040@141 | 19.80 | 23.96 | |
| Spanningslager A | ||||
| 165 | 038213091@141 | 9.52 | 11.52 | |
| Spanningsschroef Lager | ||||
| 166 | 038213070@141 | 1.43 | 1.73 | |
| Schroef 3,5x10 | ||||
| 167 | 915735100@141 | 0.83 | 1.00 | |
| Kettingeleider | ||||
| 168 | 024213240@141 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 169 | 923208004@141 | |||
| Boomaanslag Dcs6401 | ||||
| 170 | 957250060@141 | 5.46 | 6.61 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 171 | 908005125@141 | |||
| Zeskantmoer M5 | ||||
| 172 | 920405000@141 | 0.83 | 1.00 | |
| Carburateur Dcs64/73/7901 A | ||||
| 173 | 038153511@141 | 83.82 | 101.42 | |
| Pompdeksel Dcs64/7901 | ||||
| 174 | 038153030@141 | 12.55 | 15.19 | |
| Schroef Tbv Dcs64/7901 | ||||
| 175 | 038153360@141 | 2.08 | 2.52 | |
| Membraamdeksel Dcs64/7901 | ||||
| 176 | 038153040@141 | 7.43 | 8.99 | |
| Schroef Pm45 | ||||
| 177 | 001153020@141 | 2.08 | 2.52 | |
| Pompmembraamrubber A | ||||
| 178 | 038153410@141 | 22.75 | 27.53 | |
| Pompmembraam Dcs69/7301 | ||||
| 179 | 038153070@141 | 7.80 | 9.44 | |
| Kogel Dcs6401 | ||||
| 180 | 038153210@141 | 2.80 | 3.39 | |
| Stelschroef S Dcs64/7901 | ||||
| 181 | 038153220@141 | 9.54 | 11.54 | |
| Zeefje Dcs34/69/7301 A | ||||
| 182 | 036153040@141 | 2.93 | 3.55 | |
| Rep.set gassch.carb | ||||
| 183 | 957153061@141 | 23.75 | 28.74 | |
| Rep.set choke carb | ||||
| 184 | 957153051@141 | 39.92 | 48.30 | |
| Set stuurdelen carb | ||||
| 185 | 957153070@141 | 14.90 | 18.03 | |
| Drukveer Dcs64/7901 | ||||
| 186 | 038153260@141 | 2.80 | 3.39 | |
| Stelschroef L Dcs64/7901 | ||||
| 187 | 038153230@141 | 16.50 | 19.96 | |
| Stelschroef H Dcs64/7901 | ||||
| 188 | 038153240@141 | 15.95 | 19.30 | |
| Rubber Stelschr.Dcs64/7901 | ||||
| 189 | 038153270@141 | 4.58 | 5.54 | |
| Filterset Zwaar tbv kett.z. | ||||
| 320 | 957173400@141 | 143.90 | 174.12 | |
