Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DCS7301-45'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DCS7301-45

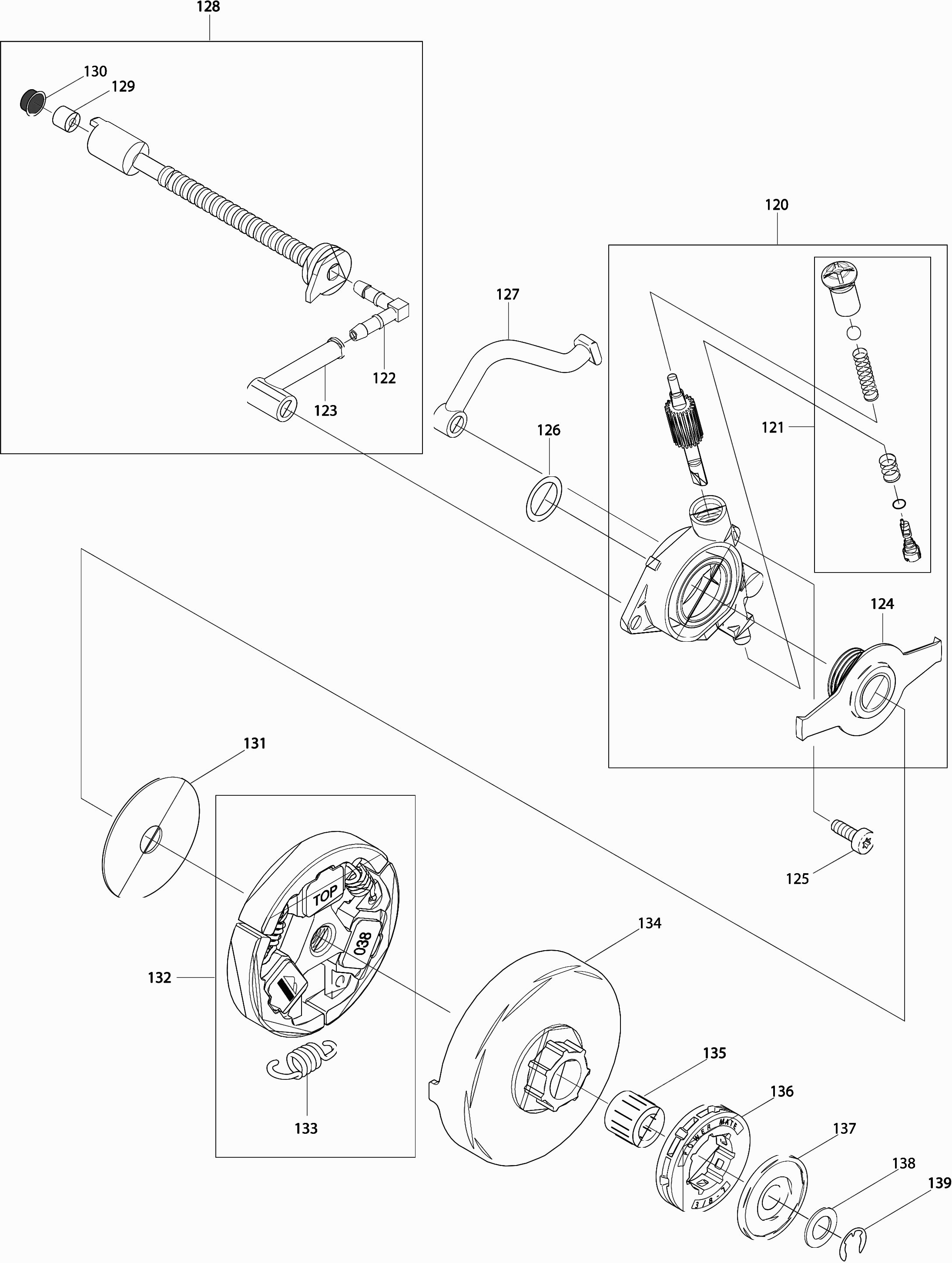

Onderdelen tekening 1
Klik voor vergroting

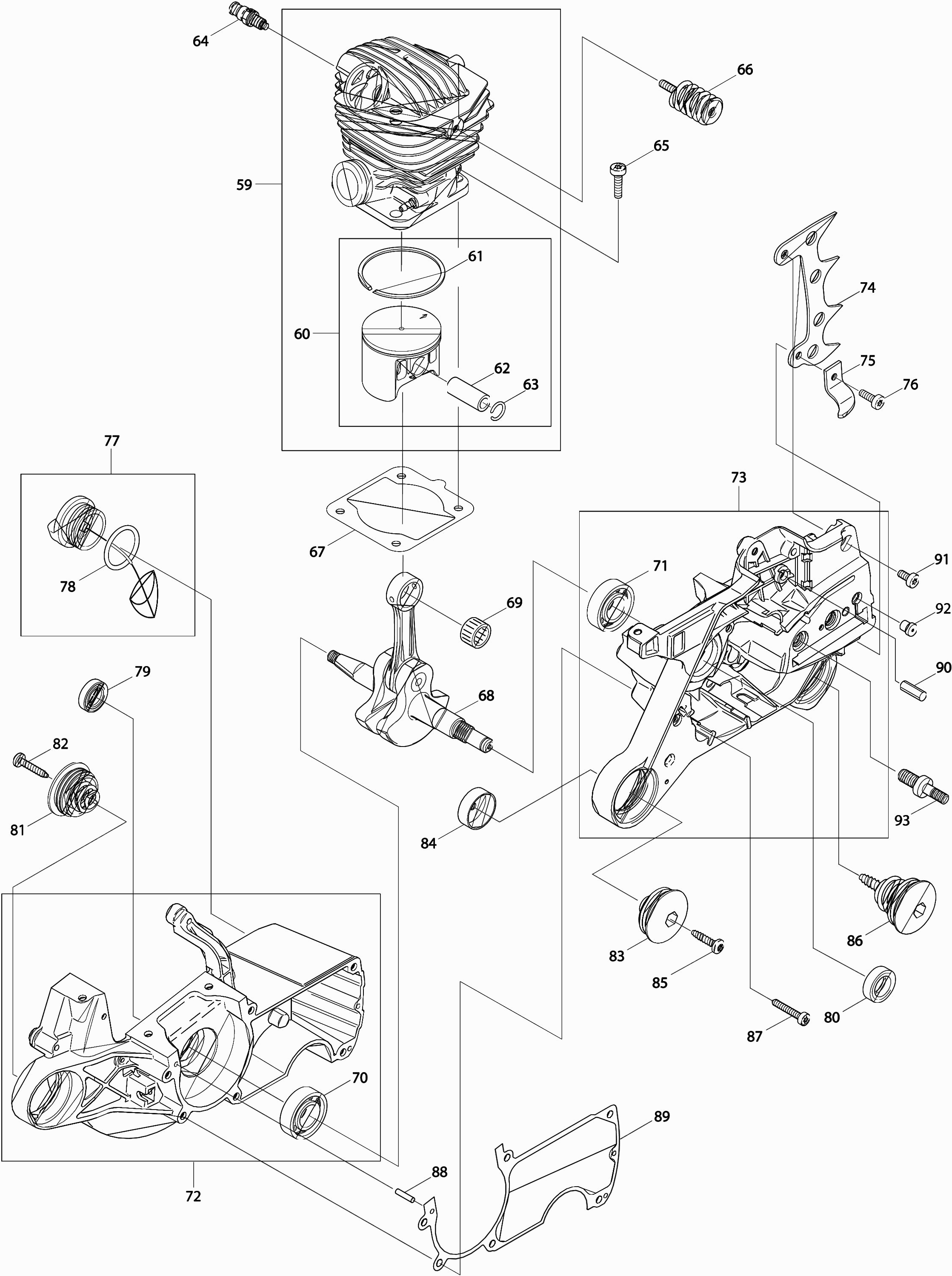

Onderdelen tekening 2
Klik voor vergroting

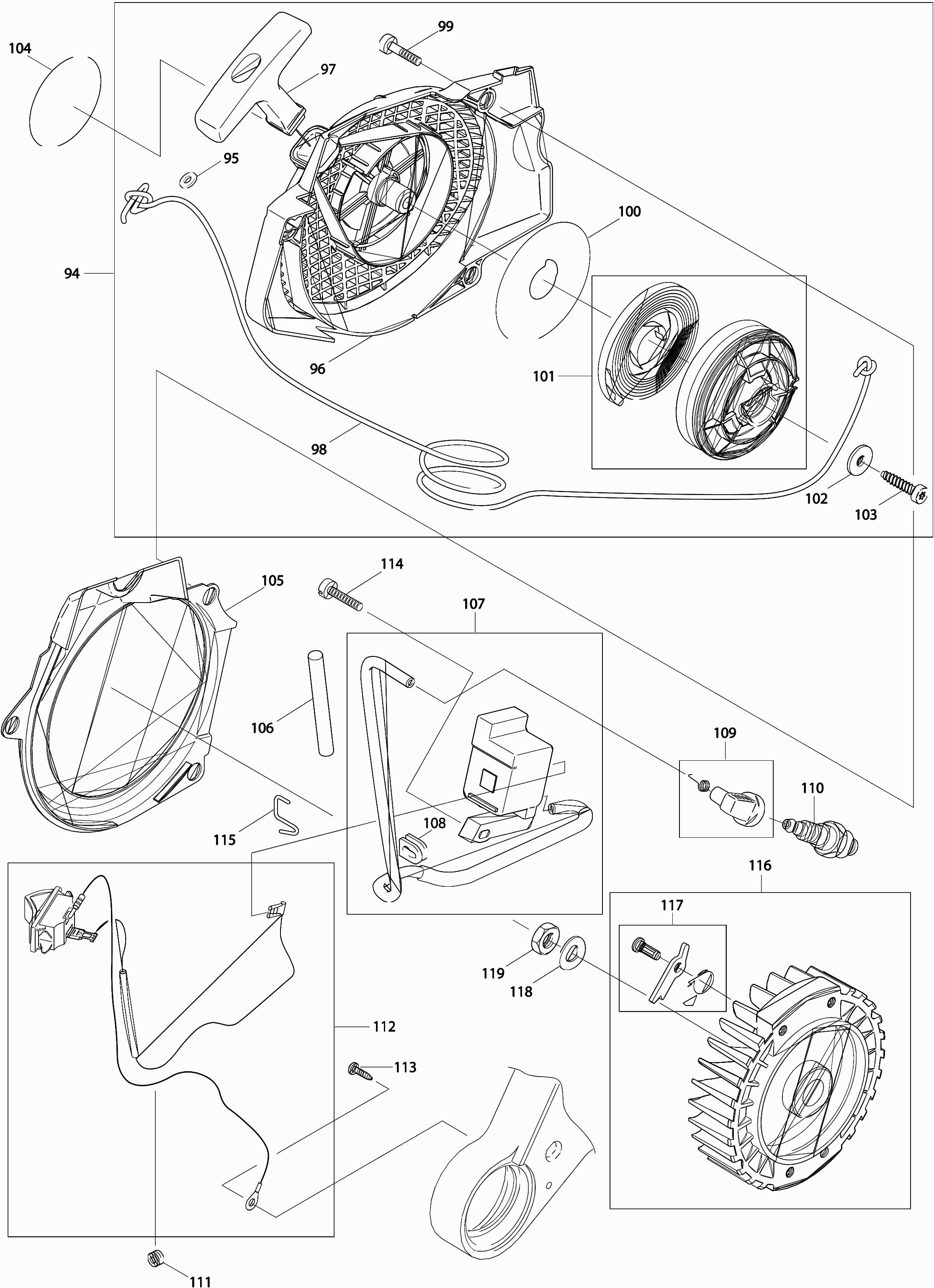

Onderdelen tekening 3
Klik voor vergroting

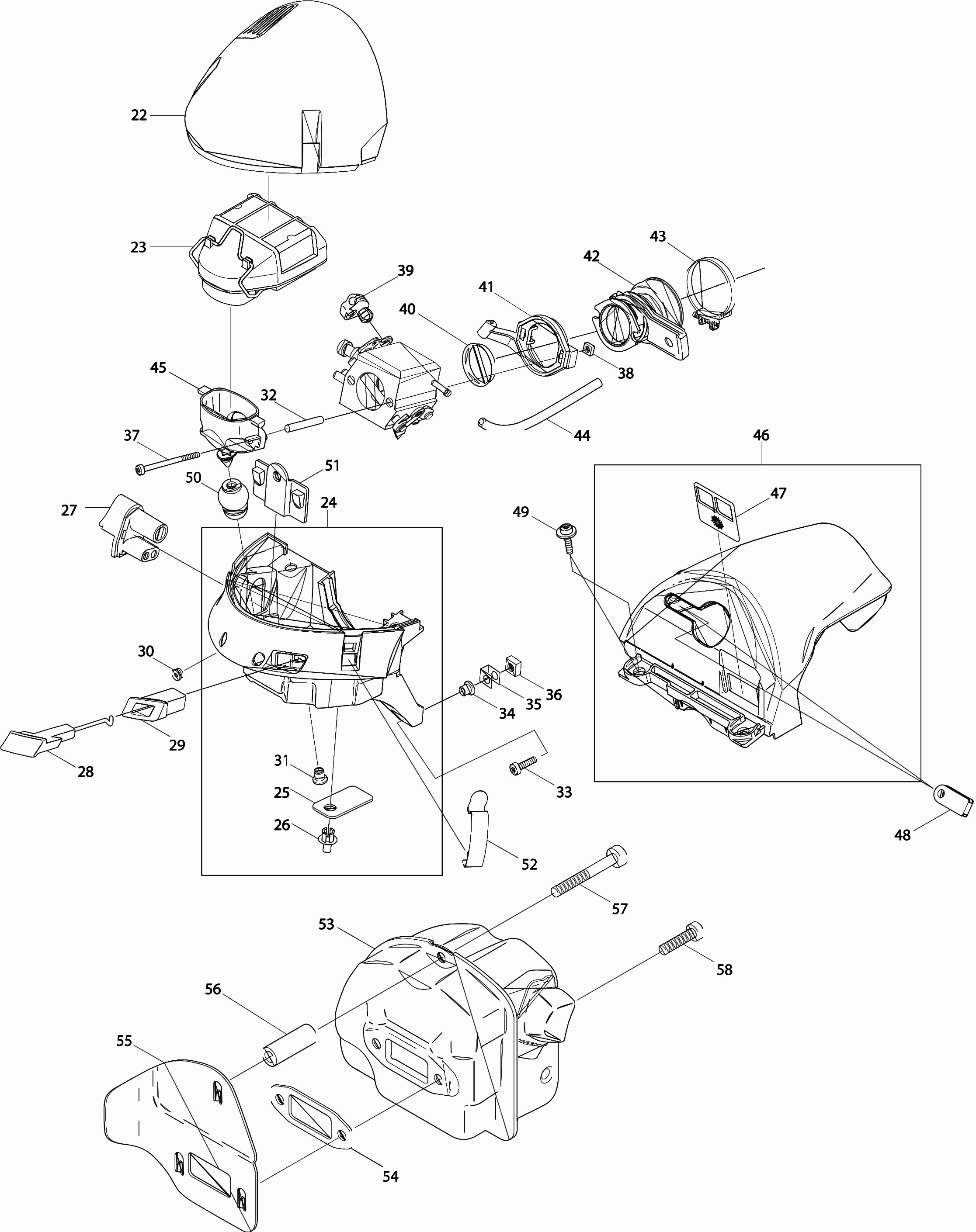

Onderdelen tekening 4
Klik voor vergroting

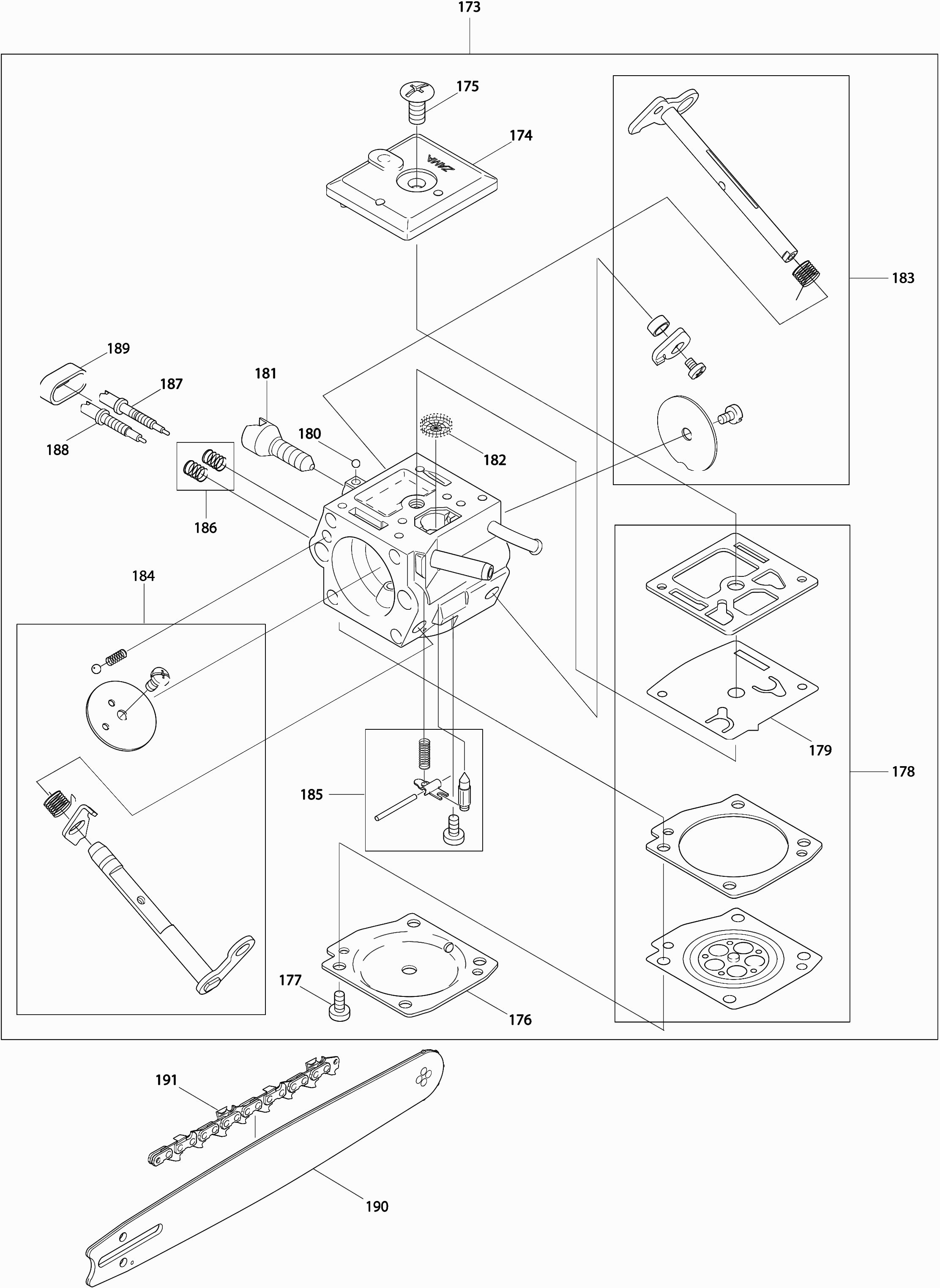

Onderdelen tekening 5
Klik voor vergroting

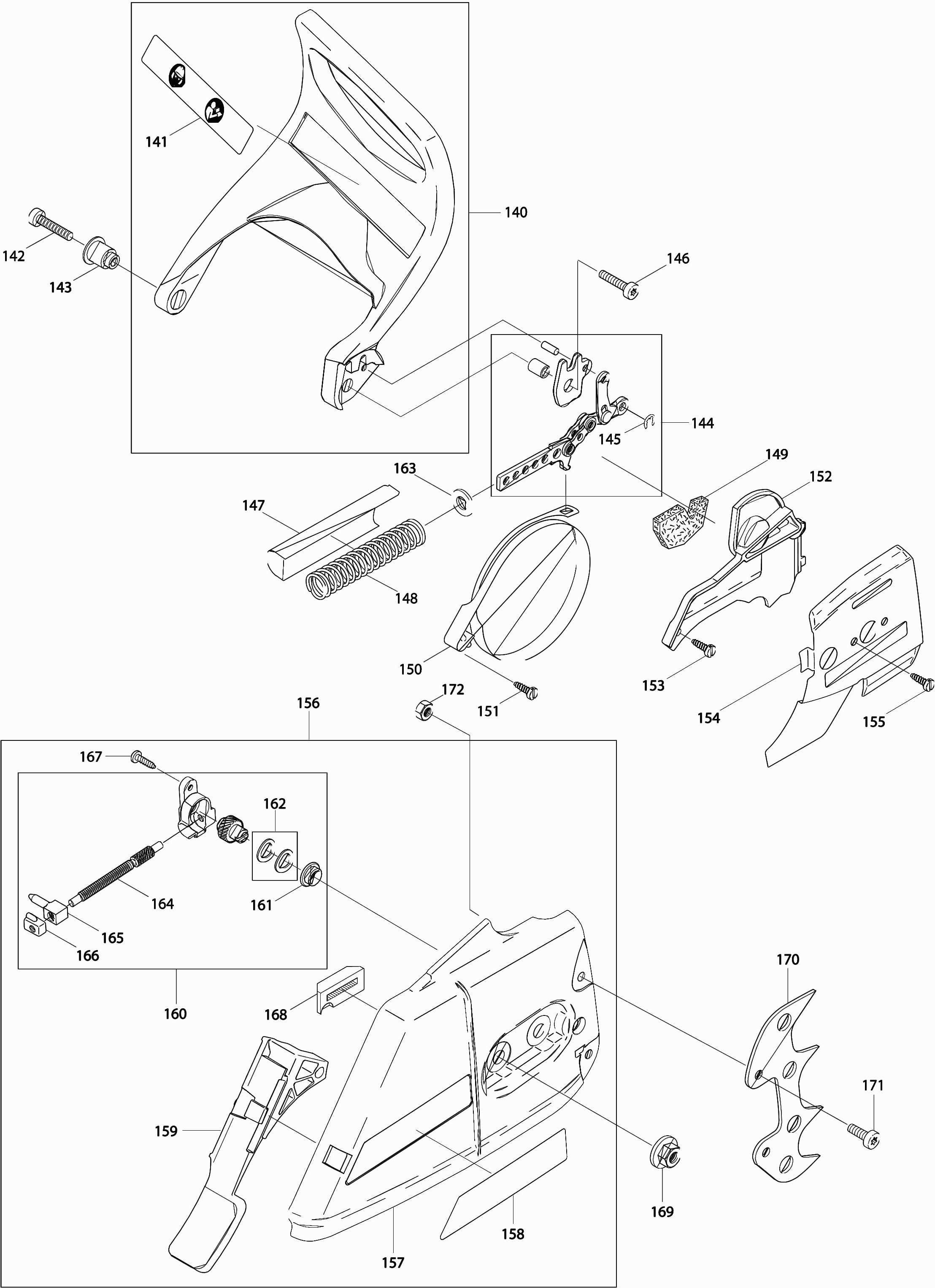

Onderdelen tekening 6
Klik voor vergroting

Onderdelen tekening 7
Klik voor vergroting

Onderdelen lijst van de Makita DCS7301-45

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw
Beugelgr. Cpl.Dcs64/73/7901 A
001 140G06-9 13.82 16.72
Bevestigingsklem A
002 038310062 5.30 6.41
Torx Schroef M6X14 A
003 908006145 1.18 1.43
Geen informatie beschikbaar, niet bestelbaar
004 913455204
Geen informatie beschikbaar, niet bestelbaar
005 038114606
Belucht.Vent. Dcs4630/5030 A
006 957114061 7.22 8.74
Geen informatie beschikbaar, niet bestelbaar
007 038114630
Veiligheidsknop
008 038117020 2.71 3.28
Tuimelaar Ps6100
009 038117030 2.10 2.54
Gas-Schakelaar
010 038117010 3.72 4.50
Trekveer
011 038117050 1.66 2.01
Geen informatie beschikbaar, niet bestelbaar
012 935930240
Pin 3 A
013 268335-7 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
014 038117041
Schroef 4X20 S27
015 913340204 0.83 1.00
Benzineleiding Dcs64/79 A
016 038114052 14.48 17.52
Kortsluitings Schakelaar A
017 975001241 5.71 6.91
Tankdop Cpl.
018 010114050 5.71 6.91
O-Ring 28X3Mm Dcs6400-7900
019 963228030 1.75 2.12
ZUIGKOP A
020 163499-1 7.22 8.74
Geen informatie beschikbaar, niet bestelbaar
021 963601240
Top Deksel *
022 038118622 12.22 14.79
Luchtfilter Vilt Compl. A
023 038173101 17.38 21.03
Geen informatie beschikbaar, niet bestelbaar
024 038118630
Rubber Klep
025 038118110 1.18 1.43
Klinknagel
026 938650062 0.83 1.00
Afstel Geleider
027 038118080 3.12 3.78
Choke Stang A
028 038155052 3.12 3.78
Choke Stang Geleider A
029 038155021 2.10 2.54
Rubber Tule
030 965401020 1.39 1.68
Busje
031 001118100 1.18 1.43
Choke Stang A
032 038155052 3.12 3.78
Geen informatie beschikbaar, niet bestelbaar
033 266476-3
Busje
034 001118100 1.18 1.43
Montageclip
035 038111050 2.02 2.44
Geen informatie beschikbaar, niet bestelbaar
036 038111060
Cilinder Schroef M4X55Mm A
037 908204555 1.24 1.50
Moer M4 4K
038 921804004 0.83 1.00
Vasthoud Clip Dcs4630/5030 A
039 038155013 1.39 1.68
Aanzuigmof A
040 038131031 1.24 1.50
Vleugelbout M8 Dlm380 A
041 DA00001237 4.45 5.38
Aanzuigslang Dcs7301 A
042 038131011 25.36 30.69
Slangklem
043 965603050 5.09 6.16
Geen informatie beschikbaar, niet bestelbaar
044 965452382
Geen informatie beschikbaar, niet bestelbaar
045 038171012
Afdekkap Cpl.
046 038118690 25.36 30.69
Geen informatie beschikbaar, niet bestelbaar
047 038118140
Kabel Geleider *
048 038118130 2.71 3.28
Schroef M5X20Mm
049 917105205 1.24 1.50
Geen informatie beschikbaar, niet bestelbaar
050 038171030
Stop
051 038118100 1.39 1.68
Geen informatie beschikbaar, niet bestelbaar
052 130118070
Uitlaat
053 038174200 71.38 86.37
Geen informatie beschikbaar, niet bestelbaar
054 965531131
Beschermplaat Dcs6401 A
055 038174023 5.71 6.91
Afstandbus Ps32 A
056 325939-9 1.18 1.43
Inbusschroef m5x40 A
057 266943-8 0.83 1.00
Met.Schr. M5X20Mm A
058 266960-8 0.83 1.00
Cilinder 50Mm Ps7300/Dcs7301*
059 039130032 311.67 377.12
Geen informatie beschikbaar, niet bestelbaar
060 395132050
Geen informatie beschikbaar, niet bestelbaar
061 394132020
Zuigerpen
062 119132030 19.23 23.27
Borgring C12X1
063 119132060 0.98 1.19
Decompressieventiel
064 001131150 20.15 24.38
Geen informatie beschikbaar, niet bestelbaar
065 266476-3
Dempingsveer Dcs4630/5030 A
066 181114401 12.22 14.79
Cilinderpakking Ek8100 A
067 346873-0 2.36 2.86
Krukas Cpl. A
068 038120100 235.58 285.05
Geen informatie beschikbaar, niet bestelbaar
069 962210019
Geen informatie beschikbaar, niet bestelbaar
070 960102159
Geen informatie beschikbaar, niet bestelbaar
071 960102179
Krukashuis Dcs64/7901 A
072 038111680 112.06 135.59
Krukashuis (R) Dcs64/73
073 038111641 118.43 143.30
Boomaanslag A
074 038250021 11.39 13.78
Kettingvanger A
075 038111171 4.45 5.38
Met.Schroef M5X16Mm Es3200S A
076 266605-8 0.98 1.19
Tankdop Cpl.
077 010114050 5.71 6.91
O-Ring 28X3Mm Dcs6400-7900
078 963228030 1.75 2.12
Geen informatie beschikbaar, niet bestelbaar
079 962900052
Oliekeerring Dcs64/73/7901 A
080 962900062 8.59 10.39
Veer Cpl. M/Kap (R)
081 038114130 11.82 14.30
Geen informatie beschikbaar, niet bestelbaar
082 913455204
Veer Cpl. M/Kap (R)
083 038114130 11.82 14.30
Komring Dcs64/73/7901 A
084 038114191 5.06 6.12
Geen informatie beschikbaar, niet bestelbaar
085 913455204
Veer Cpl. M/Kap (L)
086 038114141 11.34 13.72
Torx Schroef M5X30Mm A
087 908005305 0.98 1.19
Spanstift 3X16Mm P
088 936430160 0.98 1.19
Karterpakking Dcs64/73/7901 A
089 038111043 5.71 6.91
Borgpen 6X24Mm
090 934660250 1.02 1.23
Geen informatie beschikbaar, niet bestelbaar
091 908005125
Geen informatie beschikbaar, niet bestelbaar
092 010245030
Tapeind 9Mm A
093 038232011 7.22 8.74
Niet meer leverbaar, geen vervanging
094 038160610
Veerring 5 A
095 267821-5 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
096 038112630
Startergreep Dpc64/73/10/11 A
097 001161020 3.96 4.79
Startkoord 3.5Mmx 95Cm
098 108164020 2.02 2.44
Met.Schroef M5X20Mm Es3201S A
099 266607-4 0.83 1.00
Afstandring Dcs6401 Startinr.
100 038162050 1.75 2.12
Starttrommel Dcs64/73/7901 A
101 038162024 17.38 21.03
Schijf 5,5X18X1,6Mm*
102 924605510 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
103 913455204
Label Dcs7301 *
104 980114836 2.36 2.86
Luchtverplaatser *
105 038112020 5.98 7.24
Isolatieleiding A
106 970502120 6.38 7.72
Ontsteking Dcs/Pc/64/73/79 A
107 010038143 246.80 298.63
Kabelboom Dcs6401
108 038143030 11.34 13.72
Bougiedop Cpl. Dcs/Dpc S
109 957604240 9.67 11.70
Geen informatie beschikbaar, niet bestelbaar
110 965603021
Rubber Bus *
111 965401011 1.46 1.77
Geen informatie beschikbaar, niet bestelbaar
112 970311590
Schroef 3,5X10 Kst Uc3010A A
113 915735100 0.83 1.00
Torx Schroef M4X10/20Mm
114 908304205 0.98 1.19
Kabelboom Clip
115 038111110 0.98 1.19
Vliegwiel Cpl Dcs64/73/7901 A
116 957141003 75.08 90.85
Startpal Set
117 108166051 12.22 14.79
Veerring 8mm EA3201S A
118 267822-3 0.83 1.00
Geen informatie beschikbaar, niet bestelbaar
119 920208024
Geen informatie beschikbaar, niet bestelbaar
120 038245011
Revisieset (Oliepomp)
121 030245070 11.34 13.72
Slangverbinder 90Gr.
122 001245140 4.14 5.01
Olie Leiding 90Gr.
123 038245110 3.28 3.97
Geen informatie beschikbaar, niet bestelbaar
124 038245031
Geen informatie beschikbaar, niet bestelbaar
125 908005125
Aanloopschijf A
126 038224021 1.24 1.50
Olieleiding Dcs7900 A
127 038245061 10.50 12.70
Aanzuigpijp Olie Cpl.
128 038245020 38.72 46.85
Afstandsring *
129 900005066 1.67 2.02
Filter
130 963601100 3.44 4.16
Sluitring 12 A
131 267389-1 1.67 2.02
Geen informatie beschikbaar, niet bestelbaar
132 038180011
Geen informatie beschikbaar, niet bestelbaar
133 024184021
Koppelings-Trommel Dcs6400 A
134 957223092 28.02 33.90
Naaldlager 10X16X12Mmn
135 962210024 9.24 11.18
Sprocket Dcs64/73/7901 A
136 119224070 12.22 14.79
Revet 29mm EA4300F A
137 267820-7 2.70 3.27
Aanloopschijf A
138 021224011 1.39 1.68
Borgring E-8 EA4300F A
139 259045-7 0.83 1.00
Top Handgreep Cpl.Dcs64/7301 A
140 038213370 48.40 58.56
Label Waarsch Ps35Ctlc A
141 810449-4 2.84 3.44
Met.Schr. M5X20Mm A
142 266960-8 0.83 1.00
Bus
143 038213160 5.06 6.12
Rem Systeem Dcs64/73/7901 *
144 957213031 19.23 23.27
Borgring 4Mm P
145 927304000 0.83 1.00
Torx Schroef M5X20Mm Torx
146 908005206 1.18 1.43
Afdekkap Tbv Veer P
147 038213150 3.54 4.28
Drukveer
148 038213130 4.14 5.01
Schuim-Stofplaat
149 038213200 1.39 1.68
Remband Dcs64/73/7901
150 038213010 12.22 14.79
Schroef 3,5X10 Kst Uc3010A A
151 915735100 0.83 1.00
Afdek Plaat
152 038213040 5.30 6.41
Schroef 3,5X10 Kst Uc3010A A
153 915735100 0.83 1.00
Ketting Geleideplaat
154 038111030 3.96 4.79
Schroef 3,5X10 Kst Uc3010A A
155 915735100 0.83 1.00
Ketting Afdekkap Cpl Dcs6401 A
156 038213641 153.42 185.64
Ketting Afdekkap P *
157 038213635 59.21 71.64
Geen informatie beschikbaar, niet bestelbaar
158 980114784
Spaanafvoer Dcs64/73/7901
159 038213190 6.38 7.72
Kettingspanner Cpl. A
160 957213023 32.15 38.90
Montage Bus
161 038213080 0.98 1.19
Schijf
162 038213210 0.98 1.19
Ring 12X9Mm P
163 028213010 0.83 1.00
Spanschroef
164 957213040 19.23 23.27
Spanningslager A
165 038213091 9.24 11.18
Spanningsschroef Lager
166 038213070 1.39 1.68
Schroef 3,5X10 Kst Uc3010A A
167 915735100 0.83 1.00
Kettingeleider
168 024213240 1.67 2.02
Geen informatie beschikbaar, niet bestelbaar
169 923208004
Boomaanslag Dcs6401
170 957250060 5.30 6.41
Geen informatie beschikbaar, niet bestelbaar
171 908005125
Zeskantmoer M5
172 920405000 0.83 1.00
Carburateur Dcs64/73/7901 A
173 038153511 81.38 98.47
Pompdeksel Dcs64/7901
174 038153030 12.19 14.75
Schroef Tbv Dcs64/7901
175 038153360 2.02 2.44
Membraamdeksel Dcs64/7901
176 038153040 7.21 8.72
Schroef Pm45
177 001153020 2.02 2.44
Pompmembraamrubber A
178 038153410 22.09 26.73
Pompmembraam Dcs69/7301
179 038153070 7.57 9.16
Kogel Dcs6401*
180 038153210 2.71 3.28
Stelschroef S Dcs64/7901 *
181 038153220 9.26 11.20
Zeefje Dcs34/69/7301 A
182 036153040 2.84 3.44
Rep.Set Gassch.Carb Dcs6401 A
183 957153061 23.06 27.90
Rep.Set Choke Carb Dcs6401 A
184 957153051 38.75 46.89
Set Stuurdelen Carb Dcs6401
185 957153070 14.48 17.52
Drukveer Dcs64/7901
186 038153260 2.71 3.28
Stelschroef L Dcs64/7901
187 038153230 16.02 19.38
Stelschroef H Dcs64/7901 *
188 038153240 15.49 18.74
Rubber Stelschr.Dcs64/7901
189 038153270 4.45 5.38
Niet meer leverbaar, geen vervanging
190 445038655
Niet meer leverbaar, geen vervanging
191 528099660
Filterset Cmpl Heavy Duty
320 957173400 139.71 169.05
