Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DDG460'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DDG460

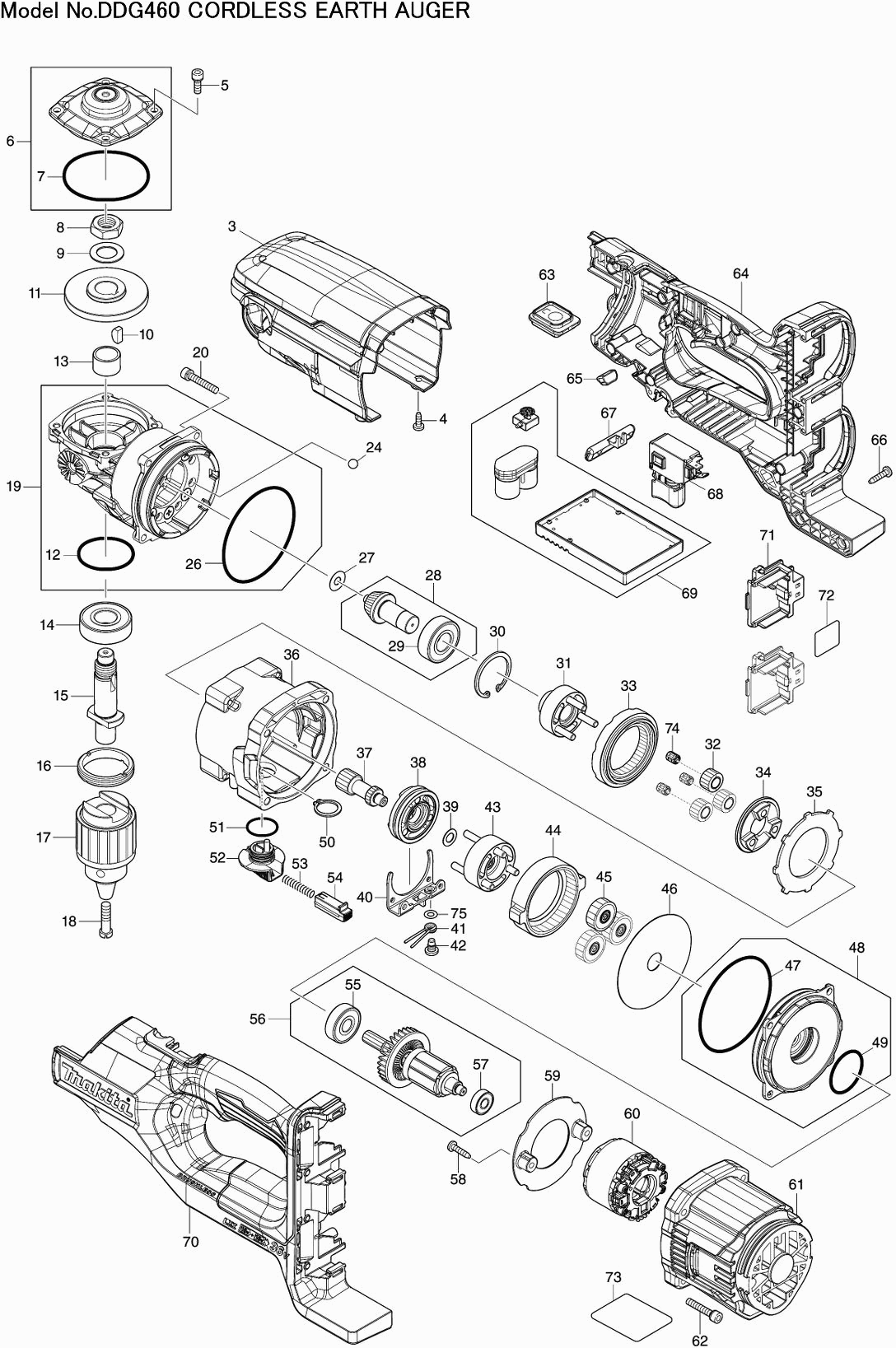

Onderdelen tekening 1
Klik voor vergroting

Onderdelen tekening 2
Klik voor vergroting

Onderdelen lijst van de Makita DDG460

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Handgreep
001 458431-1 4.56 5.52

Inbusbout M8x55mm DDG460
002 922478-6 1.21 1.46

Bovendeksel DDA460
003 458430-3 9.54 11.54

Tapschroef M4x12mm Ck
004 266026-4 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
005 266086-6

Tandwielhuisdeksel Dda460D
006 140A21-7 11.16 13.50

O-ring 63
007 213709-7 1.72 2.08

Hex nut M16x22 DDA460
008 252267-8 10.81 13.08

Sluitring 16 *
009 253771-0 0.83 1.00

Inlegspie 5
010 254032-1 1.70 2.06

Tandwiel 40
011 227416-6 34.36 41.58

O-ring 40
012 213507-9 1.01 1.22

Bus 17 DDA460
013 257440-5 1.24 1.50

Kogellager 6203dw
014 211278-2 9.52 11.52

As DDA460
015 327106-2 34.25 41.44

Lager borgring 36-43
016 285842-5 3.22 3.90

Boorkop tandkrans S13 1,0-13,0mm
017 763250-5 24.34 29.45

Schroef LI M6x22 boork DDA460
018 251463-5 2.05 2.48

Tandwielhuis DDA460
019 140A22-5 65.59 79.36

Drukveer 5
019C10 233326-7 0.83 1.00

Kraagpen 5-8.5
019C20 256393-5 0.83 1.00

Geleidingsplaat DDA460
019C30 347364-4 2.08 2.52

Metaalschroef M5x14
019C40 265148-7 0.83 1.00

Inbusbout M5x30mm DDA460
020 265695-8 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
020-1 265D08-7

Stalen bal 7.0
024 216022-2 0.83 1.00

O-ring 75
026 213755-0 2.80 3.39

Sluitring 6
027 253411-0 0.83 1.00

Tandwiel 13C DDA460
028 140A23-3 31.62 38.26

Geen informatie beschikbaar, niet bestelbaar
029 211206-7

Borgring R-35
030 962153-2 0.83 1.00

Tandwieldrager A DDA460
031 140A13-6 17.90 21.66

Tandwiel 13 DDA460
032 226176-7 0.83 1.00

Intern tandwiel 40 DDA460
033 226177-5 6.58 7.96

Nokkenschijf DDA460
034 223188-1 7.44 9.00

Sluitring 65 DDA460
035 347365-2 1.43 1.73

Tandwielhuis DDA460D
036 140A16-0 23.75 28.74

Tandwiel 14 DDA460
037 226175-9 5.87 7.10

Koppelring DDA460
038 310876-0 8.52 10.31

Sluitring 8 x 14 X 0,5mm
039 253215-0 0.83 1.00

Schakelplaat DDA460
040 347366-0 1.21 1.46

Trekveer 6
041 231657-8 0.83 1.00

Kruiskopschroef M5 DDA460
042 265628-3 0.83 1.00

Tandwieldrager B compleet
043 140A14-4 17.90 21.66

Intern tandwiel 71 DDA460
044 226174-1 5.22 6.32

Tandwiel 29 compleet DDA460
045 140A12-8 6.58 7.96

Sluitring 15
046 253412-8 0.83 1.00

O-ring 75
047 213755-0 2.80 3.39

Motorsteun DDA460
048 140A20-9 10.81 13.08

O-ring 30
049 213406-5 1.21 1.46

Borgring S-18 DDF460
050 961058-3 0.83 1.00

O-ring 17
051 213265-7 0.83 1.00

Verstelknop DDA460
052 458433-7 2.45 2.96

Drukveer 4
053 233279-0 0.83 1.00

Blokkeerknop DDA460
054 458434-5 1.01 1.22

Kogellager 6200dw
055 211087-9 7.44 9.00

Anker DDA460
056 519526-6 57.06 69.04

Anker DA001G
056-1 519689-8 49.85 60.32

Geen informatie beschikbaar, niet bestelbaar
057 211022-7

Geen informatie beschikbaar, niet bestelbaar
058 266326-2

Tussenplaat DDA460
059 458427-2 1.43 1.73

Anker DDA460
060 629356-8 57.06 69.04

Geen informatie beschikbaar, niet bestelbaar
060-1 629B69-3

Motorhuis DDA460
061 458426-4 9.52 11.52

Inbusbout M5x30mm DDA460
062 265695-8 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
062-1 265D08-7

Schakelaar compleet DDA460
063 140A19-4 12.58 15.22

Label A/U AS1925
063C10 810D46-0 2.80 3.39

Handgreepset DDG460
064 183R46-0 49.85 60.32

Rubber pen 6
064C10 263005-3 0.83 1.00

Boorkopsleutelhouder DDA460
064C20 347379-1 7.44 9.00

Licht circuit DDA460
065 620839-1 4.58 5.54

Geen informatie beschikbaar, niet bestelbaar
066 266326-2

Verstelknop F/R DA460
067 458432-9 1.02 1.23

Schakelaar C3jw-4b
068 650006-4 18.20 22.02

Controller DDA460
069 620838-3 150.83 182.50

Handgreepset DDG460
070 183R46-0 49.85 60.32

Rubber pen 6
070C10 263005-3 0.83 1.00

Boorkopsleutelhouder DDA460
070C20 347379-1 7.44 9.00

Aansluitunit (3 contacten)
071 644809-6 4.08 4.94

Label serienummer DDG460
072 857T84-7 0.83 1.00

Naamplaat DDG460
073 857T79-0 0.83 1.00

Naaldlager 5810
074 212193-3 2.08 2.52

Sluitring 5
075 267010-2 0.83 1.00

Handgreepbasis DDG460 A
076 127688-2 74.76 90.46

Geen informatie beschikbaar, niet bestelbaar
077 652119-7

Geen informatie beschikbaar, niet bestelbaar
078 638A31-1

Inbusbout M12x50mm DDG460
081 922673-8 2.80 3.39

Inbusbout M6x40mm DDG460
082 922363-3 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
083 140W52-8

Geen informatie beschikbaar, niet bestelbaar
084 620K74-7

Geen informatie beschikbaar, niet bestelbaar
085 652119-7

Geen informatie beschikbaar, niet bestelbaar
086 638A31-1
