Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DFL201R'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DFL201R

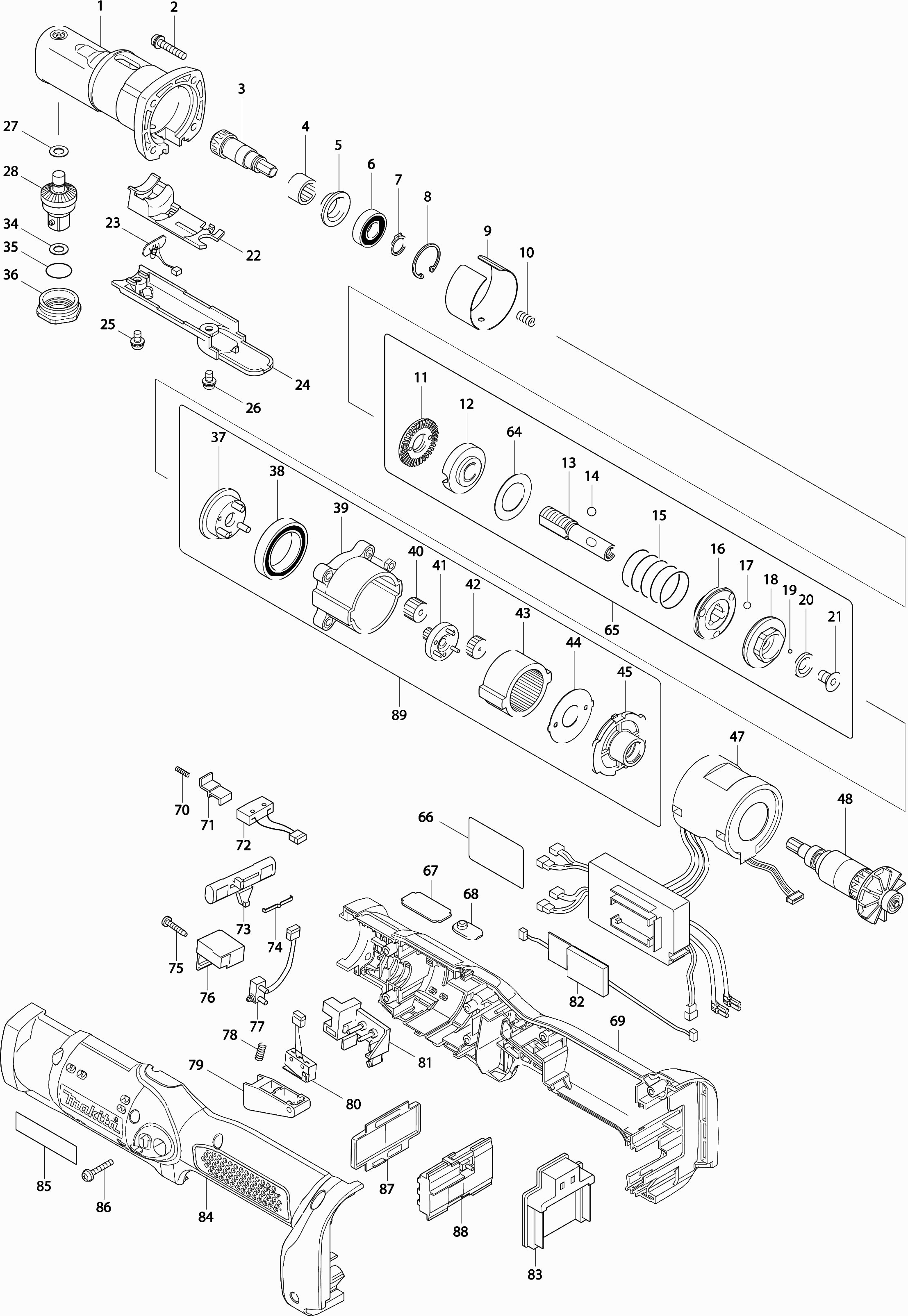

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita DFL201R

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Tandwielhuis Enkel Bfl080 A
001 144082-3 61.09 73.92

Schroef 4x22
002 265145-3 0.83 1.00

Tandwiel 9
003 227469-5 19.80 23.96

Naaldlager 1210
004 212123-4 3.65 4.42

Afstandring
005 345281-2 2.44 2.95

Kogellager 6900llb
006 210057-5 3.70 4.48

Borgring S-10
007 961026-6 0.83 1.00

Borgring R-22
008 962112-6 0.83 1.00

Ring 38n
009 345798-5 6.58 7.96

Drukveer 5
010 233019-6 0.83 1.00

Borgring M12
011 324834-0 10.81 13.08

Instelring
012 158408-3 5.22 6.32

As
013 324296-2 34.36 41.58

Stalen kogel 5.0
014 216018-3 0.83 1.00

Drukveer 19h
015 234029-6 10.81 13.08

Geen informatie beschikbaar, niet bestelbaar
016 223146-7

Stalen kogel 4
017 216024-8 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
018 223139-4

Stalen kogel 3
019 216019-1 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
020 267247-1

Schroef M5x10
021 266305-0 0.83 1.00

Lichthouder
022 418011-5 3.22 3.90

Licht-circuit
023 631764-1 12.58 15.22

Afdekplaat
024 418005-0 3.20 3.87

Schroef M4x8
025 265171-2 0.83 1.00

Schroef M4x8
026 265171-2 0.83 1.00

Sluitring 6
027 253726-5 0.83 1.00

As (a)
028 154725-9 60.98 73.79

Pen 3-5 6507D *
028C10 256436-3 1.72 2.08

Drukveer 3
028C20 233081-1 0.83 1.00

Kap 6706D *
028C30 322640-7 1.43 1.73

Sluitring 14
034 253842-3 0.83 1.00

O-ring 14
035 213162-7 0.83 1.00

Lagerborging 14-23
036 285030-4 9.52 11.52

Tandwieldrager B
037 153444-4 9.96 12.05

Kogellager 6805llb
038 211375-4 13.02 15.75

Geen informatie beschikbaar, niet bestelbaar
039 418004-2

Tandwiel 18
040 227052-8 1.01 1.22

Tandwiel 9
041 153447-8 6.60 7.99

Geen informatie beschikbaar, niet bestelbaar
042 227049-7

Geen informatie beschikbaar, niet bestelbaar
043 227048-9

Borgring
044 267774-8 1.21 1.46

Motorsteun
045 418003-4 2.80 3.39

Motor controle unit
047 631978-2 666.42 806.37

Anker
048 619144-1 226.72 274.33

Platte ring 18
064 267276-4 0.83 1.00

Koppeling 'n'
065 125377-3 102.31 123.80

Naamplaat
066 850N11-7 2.80 3.39

Info plaat "n"
067 345795-1 7.43 8.99

Lens Bfl402F A
068 457975-8 5.87 7.10

Behuizing
069 187859-3 102.31 123.80

Drukveer 2
070 233025-1 0.83 1.00

Schakelknop
071 418002-6 1.43 1.73

Geen informatie beschikbaar, niet bestelbaar
072 638184-0

L/r verstelhendel
073 418201-0 4.08 4.94

Bladveer
074 232201-4 2.16 2.61

Tapschroef 3x16
075 266130-9 0.83 1.00

Afdekkap
076 418204-4 6.90 8.35

Schakelaar
077 638276-5 7.80 9.44

Drukveer 4
078 231397-8 0.83 1.00

Schakelaarhandel
079 418203-6 8.84 10.70

Schakelaar
080 638275-7 11.32 13.70

Schakel montageplaat compl.
081 418202-8 8.84 10.70

Stroomcircuit
082 631983-9 174.44 211.07

Aansluitunit (2 contacten)
083 643828-9 4.58 5.54

Behuizing
084 187859-3 102.31 123.80

Kruiskopschroef 3x20
086 265095-2 0.83 1.00

Afdekkap
087 452188-6 5.24 6.34

Controleunit
088 631717-0 666.42 806.37

Tandwielset "b"
089 125190-9 46.31 56.04
