Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DFR550'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

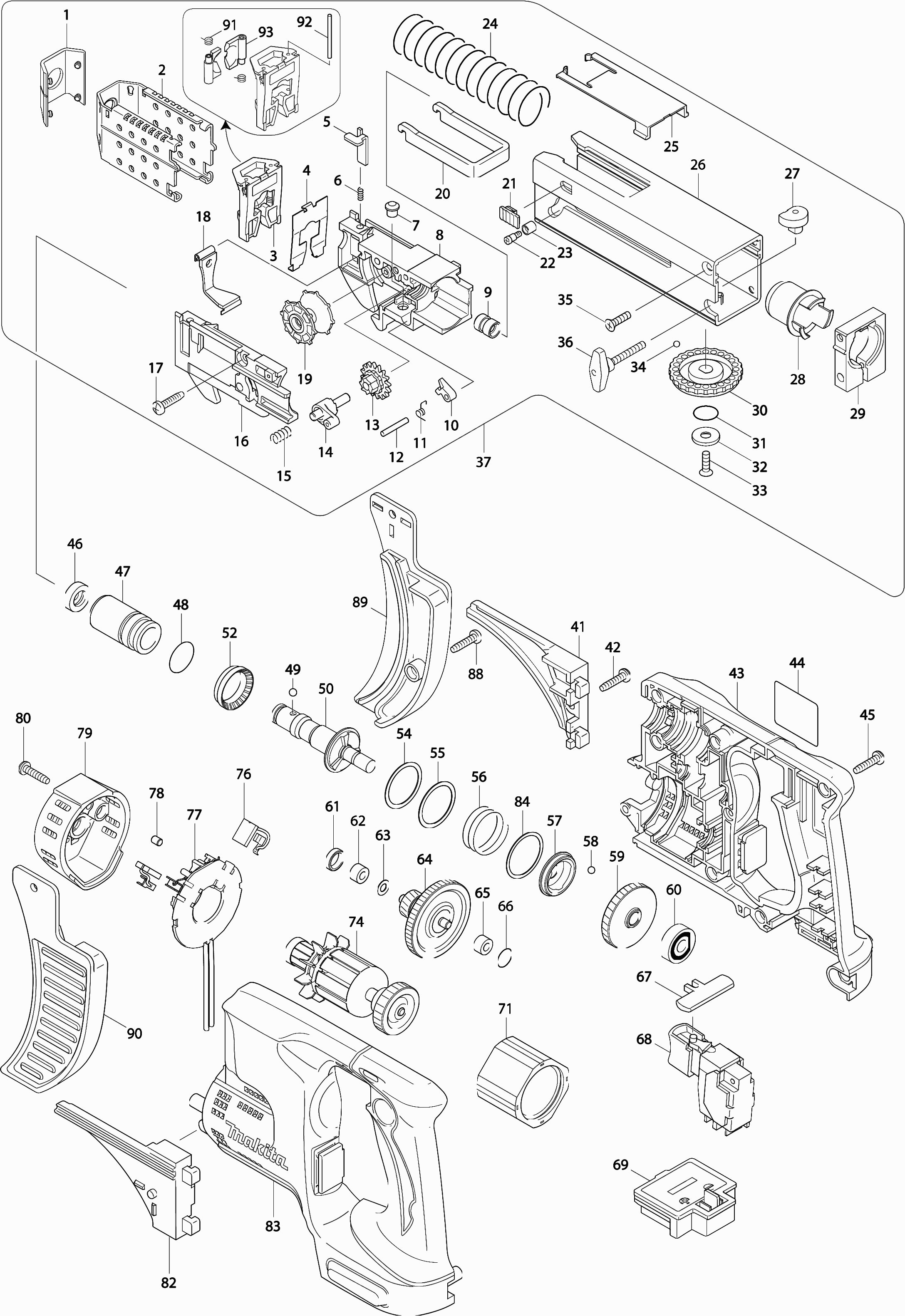

Tekeningen van de Makita DFR550
Onderdelen lijst van de Makita DFR550
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Neusstukkap DFR550 | ||||
| 001 | 424043-2 | 2.02 | 2.44 | |
| Aanslagbasis Bfr540 | ||||
| 002 | 345839-7 | 8.21 | 9.93 | |
| Geleideblok Bfr540 A | ||||
| 003 | 140493-0 | 13.82 | 16.72 | |
| Afschermplaat Bfr540 | ||||
| 004 | 346269-5 | 2.02 | 2.44 | |
| Handel Bfr540 | ||||
| 005 | 345837-1 | 0.83 | 1.00 | |
| Drukveer 2 Bfr540/6844 | ||||
| 006 | 233211-4 | 0.83 | 1.00 | |
| Pen 6 6833 | ||||
| 007 | 256451-7 | 1.24 | 1.50 | |
| Aanvoerhuis BFR540 P | ||||
| 008 | 450107-6 | 3.96 | 4.79 | |
| Bus 5 6833/34/35/37 Grs A | ||||
| 009 | 257685-5 | 2.71 | 3.28 | |
| Stopper 6833 | ||||
| 010 | 310062-3 | 5.06 | 6.12 | |
| Torsieveer 4 6833 | ||||
| 011 | 231636-6 | 0.83 | 1.00 | |
| Pen 3 T221Dw | ||||
| 012 | 256158-5 | 0.83 | 1.00 | |
| Tandwiel 16 Schroefunit 6833 | ||||
| 013 | 226344-2 | 1.39 | 1.68 | |
| Palarm 6842 | ||||
| 014 | 158374-4 | 16.35 | 19.78 | |
| Drukveer 6 6833 | ||||
| 015 | 233212-2 | 0.83 | 1.00 | |
| Aanvoerhuisdeksel Bfr540 | ||||
| 016 | 158375-2 | 8.21 | 9.93 | |
| Tapschroef 4X18 A | ||||
| 017 | 265A48-7 | 0.83 | 1.00 | |
| Stofdeksel Bfr540/550 | ||||
| 018 | 162201-9 | 3.97 | 4.80 | |
| Aanvoerwiel Bfr540/50 | ||||
| 019 | 416518-5 | 2.71 | 3.28 | |
| Beugel Bfr540 | ||||
| 020 | 345838-9 | 3.12 | 3.78 | |
| Blokkeerhandel Bfr540 | ||||
| 021 | 450111-5 | 1.18 | 1.43 | |
| Stelschroef M3 Bfr540 | ||||
| 022 | 265177-0 | 2.02 | 2.44 | |
| Bus Bfr540 | ||||
| 023 | 257764-9 | 1.67 | 2.02 | |
| Drukveer 23 Bfr540 | ||||
| 024 | 234031-9 | 1.67 | 2.02 | |
| Schroefhuiskap Bfr540 | ||||
| 025 | 450114-9 | 1.39 | 1.68 | |
| Schroefhuis Bfr540 | ||||
| 026 | 158377-8 | 30.70 | 37.15 | |
| Label Bfr540 Neusstuk * | ||||
| 026A | 816885-2 | 2.84 | 3.44 | |
| Verstelpen Bfr540 | ||||
| 027 | 310237-4 | 4.67 | 5.65 | |
| Isolatiebus Bfr540 | ||||
| 028 | 450110-7 | 1.67 | 2.02 | |
| Klemring Bfr540 | ||||
| 029 | 318181-9 | 9.24 | 11.18 | |
| Knop 42Mm 6833/34/35/37 A | ||||
| 030 | 417056-0 | 1.39 | 1.68 | |
| O-Ring 12 | ||||
| 031 | 213107-5 | 0.83 | 1.00 | |
| Sluitring 6 6835D | ||||
| 032 | 267201-5 | 1.02 | 1.23 | |
| Verzonken Schroef M4X12 | ||||
| 033 | 912117-6 | 0.83 | 1.00 | |
| Stalen Kogel 3.5 A | ||||
| 034 | 216040-0 | 0.83 | 1.00 | |
| Verzonken Schroef M4X12 | ||||
| 035 | 912117-6 | 0.83 | 1.00 | |
| Schroef 4X28 6833/34/35/37 A | ||||
| 036 | 265779-2 | 1.39 | 1.68 | |
| Neusstuk 55 Cpl Bfr540 A | ||||
| 037 | 195184-8 | 146.44 | 177.19 | |
| Schroefgeleider Set Bfr540 | ||||
| 041 | 188309-1 | 6.38 | 7.72 | |
| Tapschroef 4X18 A | ||||
| 042 | 265A48-7 | 0.83 | 1.00 | |
| Handgr.Set Bfr4/5/750 (3 Con)A | ||||
| 043 | 187478-5 | 30.69 | 37.13 | |
| Naamplaat Dfr550 | ||||
| 044 | 815R58-2 | 2.84 | 3.44 | |
| Tapschroef 4X18 A | ||||
| 045 | 265A48-7 | 0.83 | 1.00 | |
| Stofring 6830 | ||||
| 046 | 421467-3 | 0.98 | 1.19 | |
| Glijlager 14 Bfr440 | ||||
| 047 | 214173-5 | 4.45 | 5.38 | |
| O-Ring 18 | ||||
| 048 | 213262-3 | 0.98 | 1.19 | |
| Stalen Kogel 3.5 A | ||||
| 049 | 216040-0 | 0.83 | 1.00 | |
| As 6842 | ||||
| 050 | 324808-1 | 21.08 | 25.51 | |
| Schotelring Bfr440 | ||||
| 052 | 421927-5 | 0.83 | 1.00 | |
| Sluitring 25 Bfr440 * | ||||
| 054 | 267331-2 | 0.98 | 1.19 | |
| Sluitring 25 Bfr440 * | ||||
| 055 | 267331-2 | 0.98 | 1.19 | |
| Drukveer 25 Bfr440 A | ||||
| 056 | 234017-3 | 2.36 | 2.86 | |
| Koppelingsplaat C Bfr540 | ||||
| 057 | 223169-5 | 15.60 | 18.88 | |
| Stalen Kogel 4 A | ||||
| 058 | 216008-6 | 0.83 | 1.00 | |
| Tandwiel 48 Bfr540 | ||||
| 059 | 226670-9 | 25.36 | 30.69 | |
| Kogellager 5703R Nieuw | ||||
| 060 | 211034-0 | 3.72 | 4.50 | |
| Bus 10 6835D | ||||
| 061 | 165115-1 | 2.48 | 3.00 | |
| Glijlager 5 | ||||
| 062 | 214017-9 | 0.83 | 1.00 | |
| Sluitring 5 | ||||
| 063 | 253811-4 | 0.83 | 1.00 | |
| Tandwiel 18-44 Bfr440 | ||||
| 064 | 154937-4 | 25.36 | 30.69 | |
| Glijlager 5 | ||||
| 065 | 214017-9 | 0.83 | 1.00 | |
| O-Ring 10 AF500HP A | ||||
| 066 | 213055-8 | 0.83 | 1.00 | |
| L/R Verstelhendel Bfr440 | ||||
| 067 | 419304-3 | 1.67 | 2.02 | |
| Schakelaar Bfr540/50 (3 Cont.) | ||||
| 068 | 650670-1 | 13.82 | 16.72 | |
| Aansluitunit DRC200 (3 Cont) | ||||
| 069 | 643523-1 | 5.06 | 6.12 | |
| Magneet Unit Bfr440 | ||||
| 071 | 638426-2 | 23.06 | 27.90 | |
| Anker Bfr550 | ||||
| 074 | 619216-2 | 33.36 | 40.37 | |
| Koolborstel Set Cb-448 A | ||||
| 076 | 196855-0 | 3.54 | 4.28 | |
| Koolborstelhouder Bfr440 | ||||
| 077 | 638433-5 | 3.12 | 3.78 | |
| Rubber Pen 4 Btd130F | ||||
| 078 | 263032-0 | 0.83 | 1.00 | |
| Motorhuiskap Bfr440 | ||||
| 079 | 419307-7 | 5.06 | 6.12 | |
| Tapschroef 4X18 A | ||||
| 080 | 265A48-7 | 0.83 | 1.00 | |
| Schroefgeleider Set Bfr540 | ||||
| 082 | 188309-1 | 6.38 | 7.72 | |
| Handgr.Set Bfr4/5/750 (3 Con)A | ||||
| 083 | 187478-5 | 30.69 | 37.13 | |
| Sluitring 26 Bfr440 | ||||
| 084 | 267332-0 | 0.83 | 1.00 | |
| Tapschroef 4X18 A | ||||
| 088 | 265A48-7 | 0.83 | 1.00 | |
| Schroeflintgeleider Cpl.Bfr540 | ||||
| 089 | 188310-6 | 5.71 | 6.91 | |
| Schroeflintgeleider Cpl.Bfr540 | ||||
| 090 | 188310-6 | 5.71 | 6.91 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 091 | 233516-2 | |||
| Pen 2 Bfr540 | ||||
| 092 | 268188-4 | 0.83 | 1.00 | |
| Geleiding Bfr540 | ||||
| 093 | 310236-6 | 2.71 | 3.28 | |
| Aanvoerset Neuss 6842/Bfr540 A | ||||
| 094 | 125809-0 | 72.58 | 87.82 | |
