Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DG001G'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

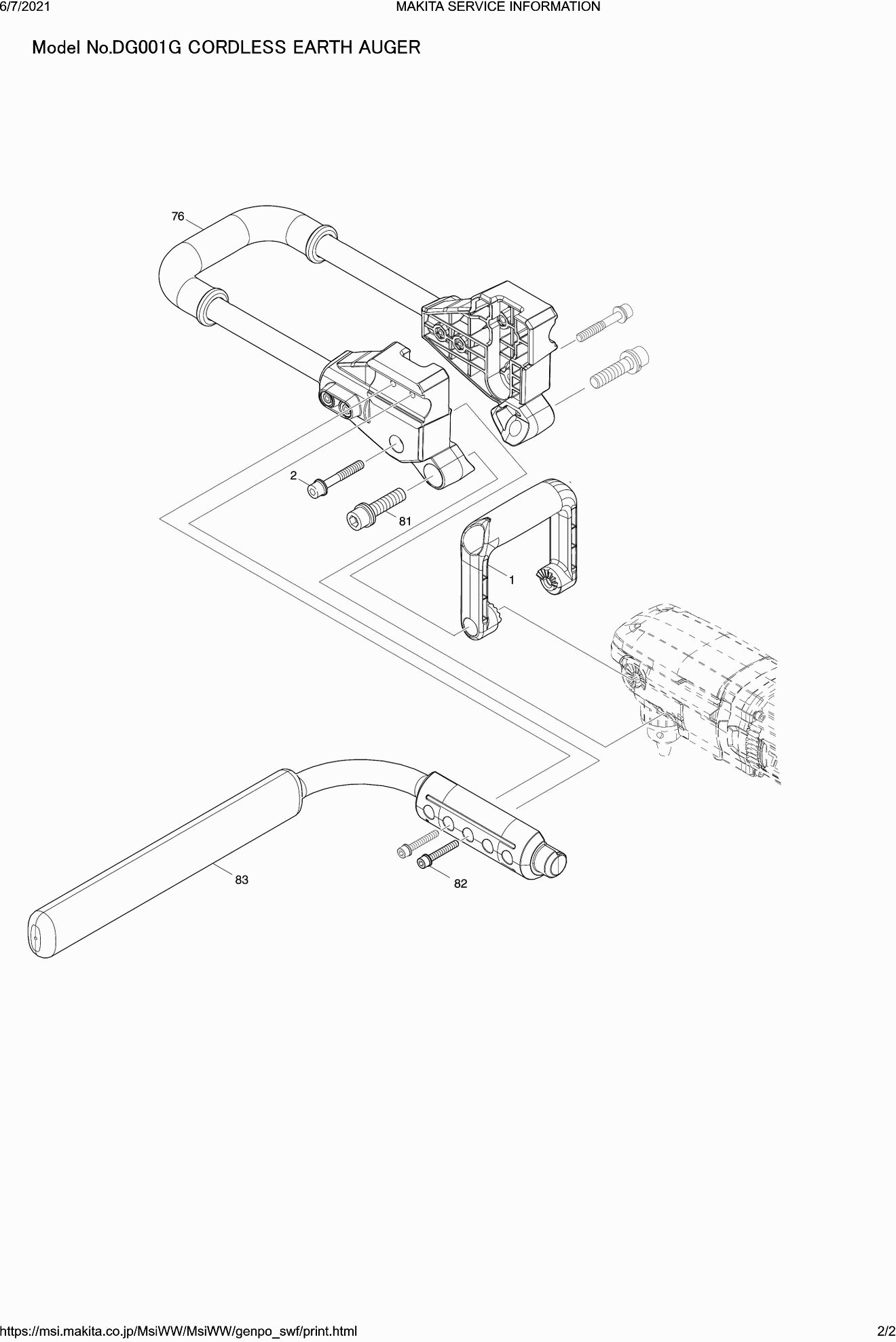

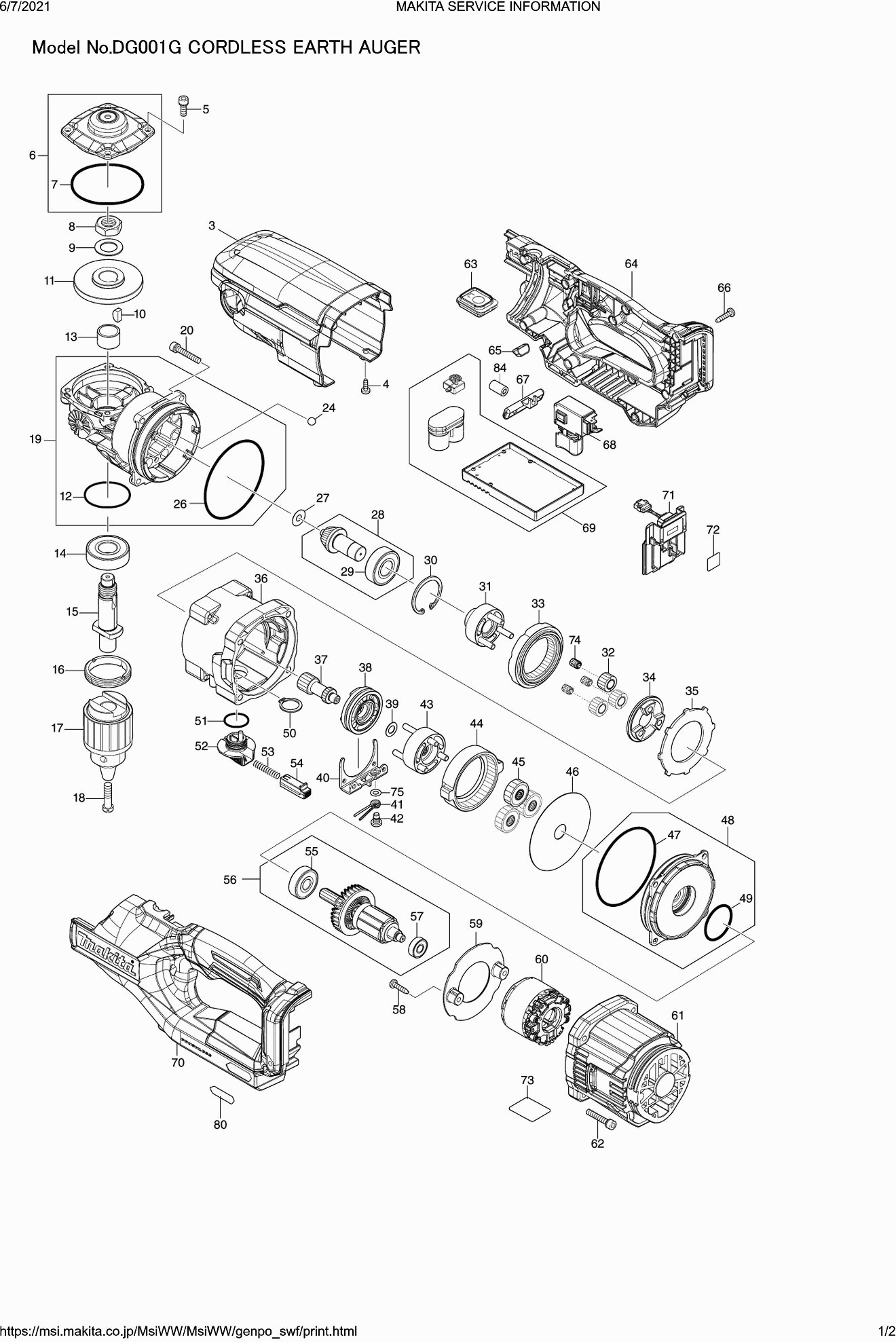

Tekeningen van de Makita DG001G
Onderdelen lijst van de Makita DG001G
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Handgreep | ||||
| 001 | 458431-1 | 4.56 | 5.52 | |
| Inbusbout M8x55mm DDG460 | ||||
| 002 | 922478-6 | 1.21 | 1.46 | |
| Bovendeksel DDA460 | ||||
| 003 | 458430-3 | 9.54 | 11.54 | |
| Tapschroef M4x12mm Ck | ||||
| 004 | 266026-4 | 0.83 | 1.00 | |
| Schroef 5X16 JR3051T A | ||||
| 005 | 265C32-4 | 0.83 | 1.00 | |
| Tandwielhuisdeksel Dda460D | ||||
| 006 | 140A21-7 | 11.16 | 13.50 | |
| O-ring 63 | ||||
| 007 | 213709-7 | 1.72 | 2.08 | |
| Hex nut M16x22 DDA460 | ||||
| 008 | 252267-8 | 10.81 | 13.08 | |
| Sluitring 16 * | ||||
| 009 | 253771-0 | 0.83 | 1.00 | |
| Inlegspie 5 | ||||
| 010 | 254032-1 | 1.70 | 2.06 | |
| Tandwiel 40 | ||||
| 011 | 227416-6 | 34.36 | 41.58 | |
| O-ring 40 | ||||
| 012 | 213507-9 | 1.01 | 1.22 | |
| Bus 17 DDA460 | ||||
| 013 | 257440-5 | 1.24 | 1.50 | |
| Kogellager 6203dw | ||||
| 014 | 211278-2 | 9.52 | 11.52 | |
| As DDA460 | ||||
| 015 | 327106-2 | 34.25 | 41.44 | |
| Lager borgring 36-43 | ||||
| 016 | 285842-5 | 3.22 | 3.90 | |
| Boorkop tandkrans S13 1,0-13,0mm | ||||
| 017 | 763250-5 | 24.34 | 29.45 | |
| Schroef LI M6x22 boork DDA460 | ||||
| 018 | 251463-5 | 2.05 | 2.48 | |
| Tandwielhuis DA001G | ||||
| 019 | 141D39-9 | 57.06 | 69.04 | |
| Inbusbout M5x30mm DDA460 | ||||
| 020 | 265695-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 020-1 | 265D08-7 | |||
| Stalen bal 7.0 | ||||
| 024 | 216022-2 | 0.83 | 1.00 | |
| O-ring 75 | ||||
| 026 | 213755-0 | 2.80 | 3.39 | |
| Sluitring 6 | ||||
| 027 | 253411-0 | 0.83 | 1.00 | |
| Tandwiel 13C DDA460 | ||||
| 028 | 140A23-3 | 31.62 | 38.26 | |
| Kogellager 6202llb | ||||
| 029 | 211228-7 | 7.44 | 9.00 | |
| Borgring R-35 | ||||
| 030 | 962153-2 | 0.83 | 1.00 | |
| Tandwieldrager A DDA460 | ||||
| 031 | 140A13-6 | 17.90 | 21.66 | |
| Tandwiel 13 DDA460 | ||||
| 032 | 226176-7 | 0.83 | 1.00 | |
| Intern tandwiel 40 DDA460 | ||||
| 033 | 226177-5 | 6.58 | 7.96 | |
| Nokkenschijf DDA460 | ||||
| 034 | 223188-1 | 7.44 | 9.00 | |
| Sluitring 65 DDA460 | ||||
| 035 | 347365-2 | 1.43 | 1.73 | |
| Tandwielkast DA001G | ||||
| 036 | 127809-6 | 21.70 | 26.26 | |
| Tandwiel 14 DDA460 | ||||
| 037 | 226175-9 | 5.87 | 7.10 | |
| Koppelring DDA460 | ||||
| 038 | 310876-0 | 8.52 | 10.31 | |
| Sluitring 8 x 14 X 0,5mm | ||||
| 039 | 253215-0 | 0.83 | 1.00 | |
| Schakelplaat DDA460 | ||||
| 040 | 347366-0 | 1.21 | 1.46 | |
| Trekveer 6 | ||||
| 041 | 231657-8 | 0.83 | 1.00 | |
| Kruiskopschroef M5 DDA460 | ||||
| 042 | 265628-3 | 0.83 | 1.00 | |
| Tandwieldrager B compleet | ||||
| 043 | 140A14-4 | 17.90 | 21.66 | |
| Intern tandwiel 71 DDA460 | ||||
| 044 | 226174-1 | 5.22 | 6.32 | |
| Tandwiel 29 compleet DDA460 | ||||
| 045 | 140A12-8 | 6.58 | 7.96 | |
| Sluitring 15 | ||||
| 046 | 253412-8 | 0.83 | 1.00 | |
| O-ring 75 | ||||
| 047 | 213755-0 | 2.80 | 3.39 | |
| Motorsteun DDA460 | ||||
| 048 | 140A20-9 | 10.81 | 13.08 | |
| O-ring 30 | ||||
| 049 | 213406-5 | 1.21 | 1.46 | |
| Borgring S-18 DDF460 | ||||
| 050 | 961058-3 | 0.83 | 1.00 | |
| O-ring 17 | ||||
| 051 | 213265-7 | 0.83 | 1.00 | |
| Verstelknop DDA460 | ||||
| 052 | 458433-7 | 2.45 | 2.96 | |
| Drukveer 4 | ||||
| 053 | 233279-0 | 0.83 | 1.00 | |
| Blokkeerknop DDA460 | ||||
| 054 | 458434-5 | 1.01 | 1.22 | |
| Kogellager 6200dw | ||||
| 055 | 211087-9 | 7.44 | 9.00 | |
| Anker DA001G | ||||
| 056 | 519689-8 | 49.85 | 60.32 | |
| Kogellager 607llb | ||||
| 057 | 211021-9 | 4.58 | 5.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 058 | 266326-2 | |||
| Tussenplaat DDA460 | ||||
| 059 | 458427-2 | 1.43 | 1.73 | |
| Anker DDA460 | ||||
| 060 | 629356-8 | 57.06 | 69.04 | |
| Motorhuis DDA460 | ||||
| 061 | 458426-4 | 9.52 | 11.52 | |
| Inbusbout M5x30mm DDA460 | ||||
| 062 | 265695-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 062-1 | 265D08-7 | |||
| Schakelaar compleet DDA460 | ||||
| 063 | 140A19-4 | 12.58 | 15.22 | |
| Label A/U AS1925 | ||||
| 063 | 810D46-0 | 2.80 | 3.39 | |
| Handgreep set DA001G | ||||
| 064 | 183S93-7 | 23.75 | 28.74 | |
| Borgmoer M4x7mm | ||||
| 064 | 252126-6 | 0.83 | 1.00 | |
| Rubber pen 6 | ||||
| 064 | 263005-3 | 0.83 | 1.00 | |
| Licht circuit DDA460 | ||||
| 065 | 620839-1 | 4.58 | 5.54 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 066 | 266326-2 | |||
| Verstelknop F/R DA460 | ||||
| 067 | 458432-9 | 1.02 | 1.23 | |
| Schakelaar C3JR-4B DF001G | ||||
| 068 | 651443-5 | 21.87 | 26.46 | |
| Controller DA001G | ||||
| 069 | 620F91-7 | 142.97 | 172.99 | |
| Handgreep set DA001G | ||||
| 070 | 183S93-7 | 23.75 | 28.74 | |
| Borgmoer M4x7mm | ||||
| 070 | 252126-6 | 0.83 | 1.00 | |
| Rubber pen 6 | ||||
| 070 | 263005-3 | 0.83 | 1.00 | |
| Controleunit GA-40V serie | ||||
| 071 | 632P65-6 | 8.46 | 10.24 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 072 | 811G89-3 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 073 | 811G82-7 | |||
| Naaldlager 5810 | ||||
| 074 | 212193-3 | 2.08 | 2.52 | |
| Sluitring 5 | ||||
| 075 | 267010-2 | 0.83 | 1.00 | |
| Handgreepbasis DDG460 A | ||||
| 076 | 127688-2 | 74.76 | 90.46 | |
| Vierkante moer M5 | ||||
| 077 | 264002-2 | 0.83 | 1.00 | |
| Label XGT HS004G | ||||
| 080 | 8012U4-2 | 0.83 | 1.00 | |
| Inbusbout M12x50mm DDG460 | ||||
| 081 | 922673-8 | 2.80 | 3.39 | |
| Inbusbout M6x40mm DDG460 | ||||
| 082 | 922363-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 083 | 140W52-8 | |||
| Lijn filter | ||||
| 084 | 688162-0 | 2.05 | 2.48 | |
