Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DGA504'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

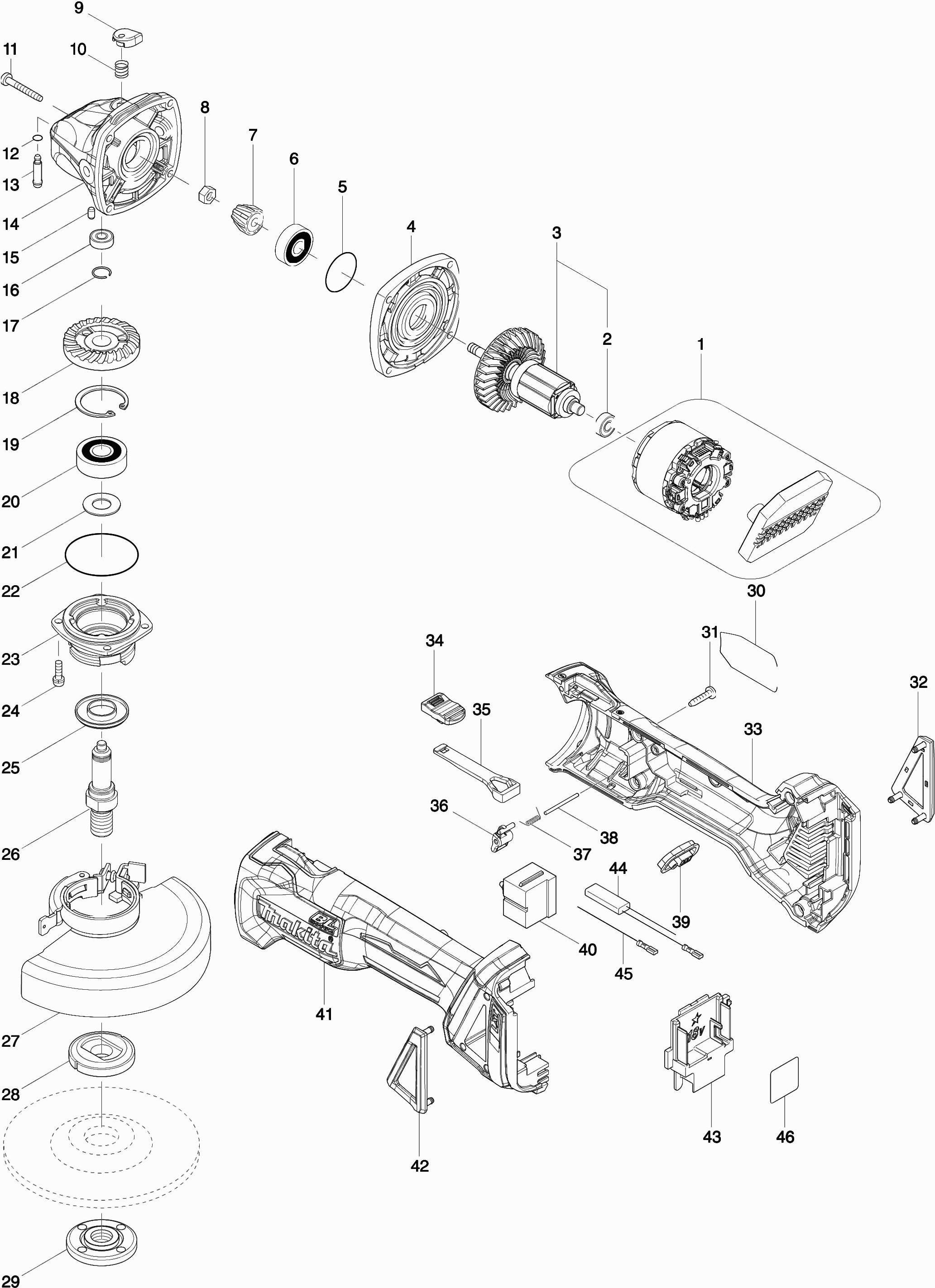

Tekeningen van de Makita DGA504
Onderdelen lijst van de Makita DGA504
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar, geen vervanging | ||||
| 001 | 629176-0@141 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 001-1 | 629B61-9@141 | |||
| Lijn filter | ||||
| 001A | 688131-1@141 | 0.83 | 1.00 | |
| Kogellager 607Llb A | ||||
| 002 | 210169-4@141 | 1.43 | 1.73 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 003 | 519378-5@141 | |||
| Tandwielhuisdeksel | ||||
| 004 | 319214-3@141 | 5.87 | 7.10 | |
| O-ring 26 | ||||
| 005 | 213407-3@141 | 1.21 | 1.46 | |
| Kogellager 629llb | ||||
| 006 | 210042-8@141 | 2.44 | 2.95 | |
| Tandwiel 10 9554NB/DGA505 A | ||||
| 007 | 226861-2@141 | 2.44 | 2.95 | |
| Moer M6 | ||||
| 008 | 252186-8@141 | 0.83 | 1.00 | |
| Blokkeerpenkap | ||||
| 009 | 417771-6@141 | 0.83 | 1.00 | |
| Drukveer 8 | ||||
| 010 | 233072-2@141 | 0.83 | 1.00 | |
| Tapschroef 4x30mm | ||||
| 011 | 266361-0@141 | 0.83 | 1.00 | |
| Tapschr 4x30mm DGA520 | ||||
| 011-1 | 265B70-0@141 | 0.83 | 1.00 | |
| O-ring 4 | ||||
| 012 | 213032-0@141 | 0.83 | 1.00 | |
| Kraagpin 4mm | ||||
| 013 | 256546-6@141 | 0.83 | 1.00 | |
| Tandwielhuis | ||||
| 014 | 319213-5@141 | 10.81 | 13.08 | |
| Rubber pen 4 | ||||
| 015 | 263002-9@141 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 016 | 210026-6@141 | 3.65 | 4.42 | |
| Veerring 11 Ga4530 | ||||
| 017 | 233950-6@141 | 0.83 | 1.00 | |
| Tandwiel 37 DGA505 A | ||||
| 018 | 226862-0@141 | 5.22 | 6.32 | |
| Borgring R-32 | ||||
| 019 | 962151-6@141 | 0.83 | 1.00 | |
| Kogellager 6201dw1 | ||||
| 020 | 211129-9@141 | 7.44 | 9.00 | |
| Sluitring 12 | ||||
| 021 | 267113-2@141 | 0.83 | 1.00 | |
| O-ring 45 | ||||
| 022 | 213622-9@141 | 0.83 | 1.00 | |
| Lagerhuis >2009 | ||||
| 023 | 318331-6@141 | 2.80 | 3.39 | |
| Schroef 4x14 | ||||
| 024 | 911121-2@141 | 0.83 | 1.00 | |
| Tussenring | ||||
| 025 | 345464-4@141 | 0.83 | 1.00 | |
| As Ga4530 | ||||
| 026 | 324954-0@141 | 3.22 | 3.90 | |
| Beschermkap 125 mm afbramen en schuren | ||||
| 027 | 141P36-7@141 | 11.50 | 13.92 | |
| O-ring 4 | ||||
| 027A | 213009-5@141 | 0.83 | 1.00 | |
| Schroef 5x16 | ||||
| 027B | 265180-1@141 | 0.83 | 1.00 | |
| Binnenflens 42mm | ||||
| 028 | 224415-9@141 | 3.35 | 4.05 | |
| Sluitmoer M14x45mm | ||||
| 029 | 224554-5@141 | 3.73 | 4.51 | |
| Naamplaat "dga504" | ||||
| 030 | 850J42-2@141 | 2.80 | 3.39 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031 | 266326-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031-1 | 265B67-9@141 | |||
| Stofkap "r" | ||||
| 032 | 455450-8@141 | 3.65 | 4.42 | |
| Motorhuis set | ||||
| 033 | 187998-9@141 | 12.58 | 15.22 | |
| Schakelknop | ||||
| 034 | 455447-7@141 | 0.83 | 1.00 | |
| Schakelstang | ||||
| 035 | 455446-9@141 | 0.83 | 1.00 | |
| Schakelhefboom | ||||
| 036 | 455448-5@141 | 0.83 | 1.00 | |
| Torsieveer 2 | ||||
| 037 | 231679-8@141 | 0.83 | 1.00 | |
| Pin 2mm | ||||
| 038 | 268330-7@141 | 0.83 | 1.00 | |
| Indicatiepaneel | ||||
| 039 | 142901-7@141 | 1.43 | 1.73 | |
| Schakelaar GA5050 A | ||||
| 040 | 651396-8@141 | 10.81 | 13.08 | |
| Schroef 3.5X7 | ||||
| 040A | 652008-6@141 | 0.83 | 1.00 | |
| Motorhuis set | ||||
| 041 | 187998-9@141 | 12.58 | 15.22 | |
| Rubber pen 6 | ||||
| 041A | 263005-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042 | 455449-3@141 | |||
| Aansluitunit Bcl182D(3 Cont) A | ||||
| 043 | 643523-1@141 | 5.22 | 6.32 | |
| Niet meer leverbaar, geen vervanging | ||||
| 044 | 632E34-1@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 632E33-3@141 | |||
| Label "serienr" | ||||
| 046 | 850J49-8@141 | 2.80 | 3.39 | |
