Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DGA511'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

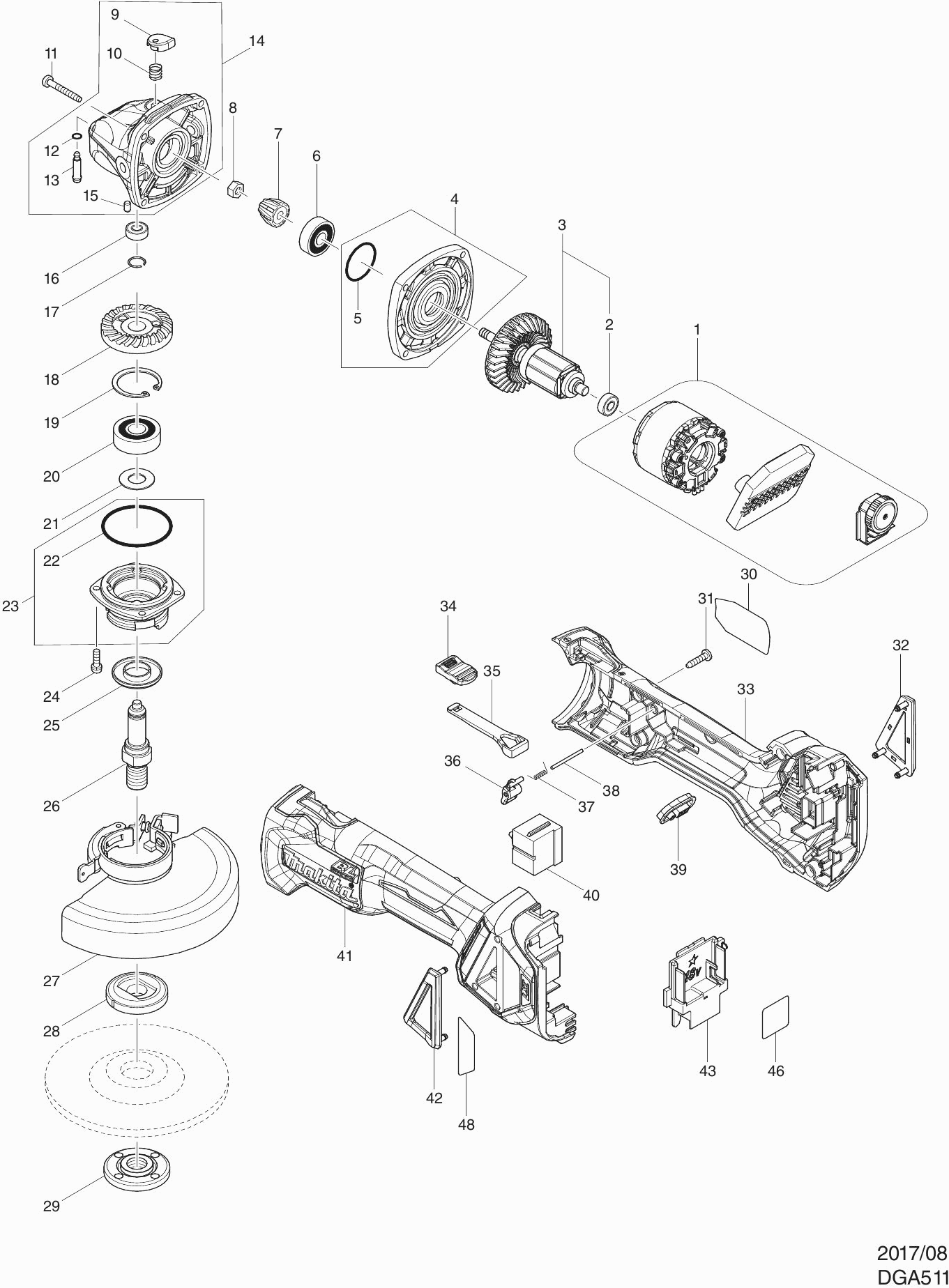

Tekeningen van de Makita DGA511
Onderdelen lijst van de Makita DGA511
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Niet meer leverbaar, geen vervanging | ||||
| 001 | 629296-0 | |||
| Kogellager 607Llb A | ||||
| 002 | 210169-4 | 1.39 | 1.68 | |
| Anker 18V Dga504/5/6 A | ||||
| 003 | 510329-1 | 30.70 | 37.15 | |
| Tandwielhuiskap Dga | ||||
| 004 | 135930-7 | 5.06 | 6.12 | |
| O-Ring 26 A | ||||
| 005 | 213407-3 | 1.18 | 1.43 | |
| Kogellager 629Llb A | ||||
| 006 | 210042-8 | 2.36 | 2.86 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 227541-3 | |||
| Moer M6 9554Nb | ||||
| 008 | 252186-8 | 0.83 | 1.00 | |
| Blokkeerpenkap 9555Nb | ||||
| 009 | 417771-6 | 0.83 | 1.00 | |
| Drukveer 8 9555/57/58 A | ||||
| 010 | 233376-2 | 0.93 | 1.13 | |
| Tapschr 4x30mm DGA520 A | ||||
| 011 | 265B70-0 | 0.83 | 1.00 | |
| Tapschr 4x30mm DGA520 A | ||||
| 011-1 | 265B70-0 | 0.83 | 1.00 | |
| O-Ring 4 9554Nb/Ga40/5030 A | ||||
| 012 | 213032-0 | 0.83 | 1.00 | |
| Kraagpin 4Mm Dga505 | ||||
| 013 | 256546-6 | 0.83 | 1.00 | |
| Tandwielunit DGA | ||||
| 014 | 135929-2 | 11.84 | 14.33 | |
| Rubber Pen 4 6413 A | ||||
| 015 | 263002-9 | 0.83 | 1.00 | |
| Kogellager 696ZZ A | ||||
| 016 | 210026-6 | 1.99 | 2.41 | |
| Veerring 11 Ga4530 | ||||
| 017 | 233950-6 | 0.83 | 1.00 | |
| Tandwiel 37 DGA505 A | ||||
| 018 | 226862-0 | 5.06 | 6.12 | |
| Borgring R-32 EBH341L P | ||||
| 019 | 962151-6 | 0.83 | 1.00 | |
| Kogellager 6201Ddw P | ||||
| 020 | 211129-9 | 7.22 | 8.74 | |
| Sluitring 12 P | ||||
| 021 | 267113-2 | 0.83 | 1.00 | |
| O-Ring 45 9554Nb | ||||
| 022 | 213622-9 | 0.83 | 1.00 | |
| Lagerhuis Compleet Dga512 | ||||
| 023 | 135928-4 | 3.12 | 3.78 | |
| Schroef 4X14 | ||||
| 024 | 911121-2 | 0.83 | 1.00 | |
| Tussenring 9554Nb | ||||
| 025 | 345464-4 | 0.83 | 1.00 | |
| As Ga4530 | ||||
| 026 | 324954-0 | 3.12 | 3.78 | |
| Niet meer leverbaar, geen vervanging | ||||
| 027 | 123145-8 | |||
| O-Ring 4 2012Nb | ||||
| 027C10 | 213009-5 | 0.83 | 1.00 | |
| Schroef M5X16 A | ||||
| 027C20 | 265180-1 | 0.83 | 1.00 | |
| Binnenflens haakse slijper en sleuvenzaag | ||||
| 028 | 224415-9 | 4.00 | 4.84 | |
| Sluitmoer haakse slijper | ||||
| 029 | 224554-5 | 4.00 | 4.84 | |
| Naamplaat DGA511 | ||||
| 030 | 853X56-4 | 2.71 | 3.28 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 031 | 266326-2 | |||
| Tapschr 4x18mm DGA520 A | ||||
| 031-1 | 265B67-9 | 0.83 | 1.00 | |
| Stofkap R Dga505 | ||||
| 032 | 455450-8 | 3.54 | 4.28 | |
| Motorhuisset DGA511 | ||||
| 033 | 183H82-6 | 12.22 | 14.79 | |
| Rubber Pen 6 AC320H P | ||||
| 033C10 | 263005-3 | 0.83 | 1.00 | |
| Schakelknop Dga504 | ||||
| 034 | 455447-7 | 0.83 | 1.00 | |
| Schakelstang Dga504 | ||||
| 035 | 455446-9 | 0.83 | 1.00 | |
| Schakelhefboom Dga504 | ||||
| 036 | 455448-5 | 0.83 | 1.00 | |
| Torsieveer 2 Dga504 | ||||
| 037 | 231679-8 | 0.83 | 1.00 | |
| Scharnierpin 2Mm Dga504 | ||||
| 038 | 268330-7 | 0.83 | 1.00 | |
| Indicatiepaneel Dga505 | ||||
| 039 | 142901-7 | 1.39 | 1.68 | |
| Schakelaar GA5050 A | ||||
| 040 | 651396-8 | 10.50 | 12.70 | |
| Motorhuisset DGA511 | ||||
| 041 | 183H82-6 | 12.22 | 14.79 | |
| Rubber Pen 6 AC320H P | ||||
| 041C10 | 263005-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 042 | 455449-3 | |||
| Aansluitunit Dhp483 | ||||
| 043 | 643874-2 | 3.54 | 4.28 | |
| Serienummer label DGA511 | ||||
| 046 | 853X59-8 | 0.83 | 1.00 | |
| Indicatie Label Dga512 | ||||
| 048 | 816D93-9 | 2.71 | 3.28 | |
