Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DGA520'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

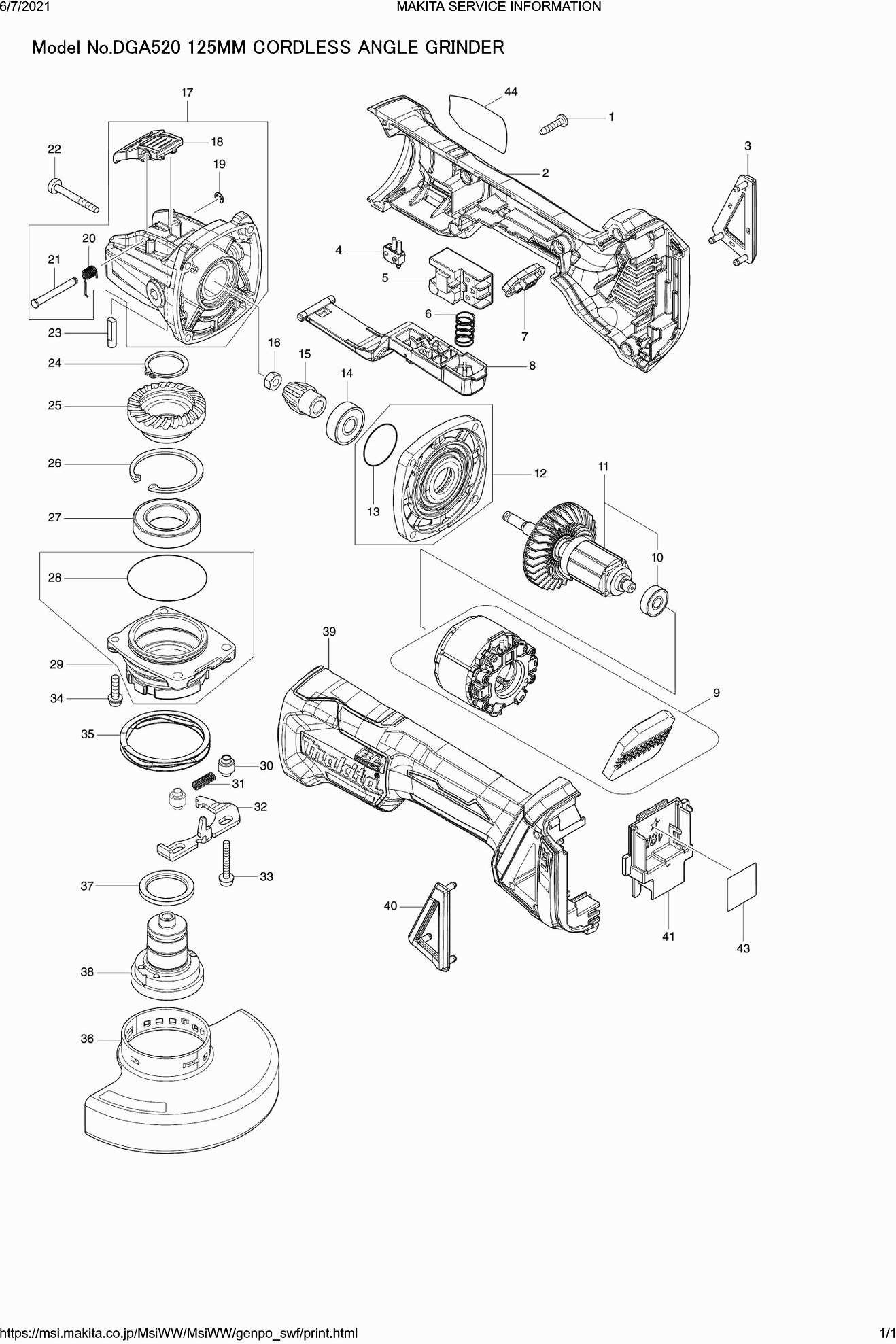

Tekeningen van de Makita DGA520
Onderdelen lijst van de Makita DGA520
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Tapschr 4x18mm DGA520 A | ||||
| 001 | 265B67-9 | 0.83 | 1.00 | |
| Motorhuisset DGA520/21 | ||||
| 002 | 183J41-2 | 11.09 | 13.42 | |
| Rubber Pen 6 AC320H P | ||||
| 002C10 | 263005-3 | 0.83 | 1.00 | |
| Stofkap R Dga505 | ||||
| 003 | 455450-8 | 3.54 | 4.28 | |
| Schakelaar Dga455/505 | ||||
| 004 | 632E12-1 | 10.50 | 12.70 | |
| Schakelaar Dga505 | ||||
| 005 | 650734-1 | 13.82 | 16.72 | |
| Drukveer 11 Dga455/505 | ||||
| 006 | 234357-9 | 0.83 | 1.00 | |
| Indicatiepaneel Dga505 | ||||
| 007 | 142901-7 | 1.39 | 1.68 | |
| Schakelaarhandel Dga455/505 | ||||
| 008 | 142976-6 | 5.06 | 6.12 | |
| Niet meer leverbaar, geen vervanging | ||||
| 009 | 629203-3 | |||
| Niet meer leverbaar, geen vervanging | ||||
| 009-1 | 629B61-9 | |||
| Kogellager 607Llb A | ||||
| 010 | 210169-4 | 1.39 | 1.68 | |
| Anker DGA519 | ||||
| 011 | 510440-9 | 25.04 | 30.30 | |
| Tandwielhuiskap DGA520 | ||||
| 012 | 136170-0 | 15.60 | 18.88 | |
| O-Ring 26 A | ||||
| 013 | 213407-3 | 1.18 | 1.43 | |
| Kogellager 629Llb A | ||||
| 014 | 210042-8 | 2.36 | 2.86 | |
| Tandwiel 10 DGA519 | ||||
| 015 | 226950-3 | 4.45 | 5.38 | |
| Moer M6 9554Nb | ||||
| 016 | 252186-8 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 017 | 136209-9 | |||
| Blokkeerknop DGA519 | ||||
| 018 | 459967-3 | 4.44 | 5.37 | |
| Stopring E-3 A | ||||
| 019 | 961017-7 | 0.83 | 1.00 | |
| Torsieveer DGA519 | ||||
| 020 | 232576-1 | 0.83 | 1.00 | |
| Borgpin DGA519 | ||||
| 021 | 256935-5 | 1.39 | 1.68 | |
| Tapschr 4x30mm DGA520 A | ||||
| 022 | 265B70-0 | 0.83 | 1.00 | |
| Blokkeerstift DGA519 | ||||
| 023 | 327460-4 | 1.39 | 1.68 | |
| Borgring S-24 * | ||||
| 024 | 961104-2 | 0.83 | 1.00 | |
| Tandwiel 37 DGA519 | ||||
| 025 | 226951-1 | 6.38 | 7.72 | |
| Borgring R-42 | ||||
| 026 | 962201-7 | 0.98 | 1.19 | |
| Kogellager 6905DDW | ||||
| 027 | 210208-0 | 11.82 | 14.30 | |
| O-Ring 45 9554Nb | ||||
| 028 | 213622-9 | 0.83 | 1.00 | |
| Lagerhuis DGA519 | ||||
| 029 | 136199-6 | 5.70 | 6.90 | |
| Bus 4 | ||||
| 030 | 327322-6 | 0.83 | 1.00 | |
| Drukveer 4 | ||||
| 031 | 232490-1 | 0.83 | 1.00 | |
| Hefboom DGA519 | ||||
| 032 | 347615-5 | 1.67 | 2.02 | |
| Kruiskopschroef 4X30 * | ||||
| 033 | 911159-7 | 0.83 | 1.00 | |
| Schroef 4X20 A | ||||
| 034 | 911138-5 | 0.83 | 1.00 | |
| Golfveerring DGA519 | ||||
| 035 | 232577-9 | 7.22 | 8.74 | |
| Beschermkap 125mm afbramen en schuren | ||||
| 036 | 347618-9 | 12.00 | 14.52 | |
| Ring 25mm DGA519 | ||||
| 037 | 327459-9 | 0.83 | 1.00 | |
| As assy DGA519 | ||||
| 038 | 127428-8 | 48.40 | 58.56 | |
| Motorhuisset DGA520/21 | ||||
| 039 | 183J41-2 | 11.09 | 13.42 | |
| Rubber Pen 6 AC320H P | ||||
| 039C10 | 263005-3 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 040 | 455449-3 | |||
| Aansluitunit Dhp483 | ||||
| 041 | 643874-2 | 3.54 | 4.28 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 043 | 811Y70-2 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 044 | 811Y69-7 | |||
