Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DGA901'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

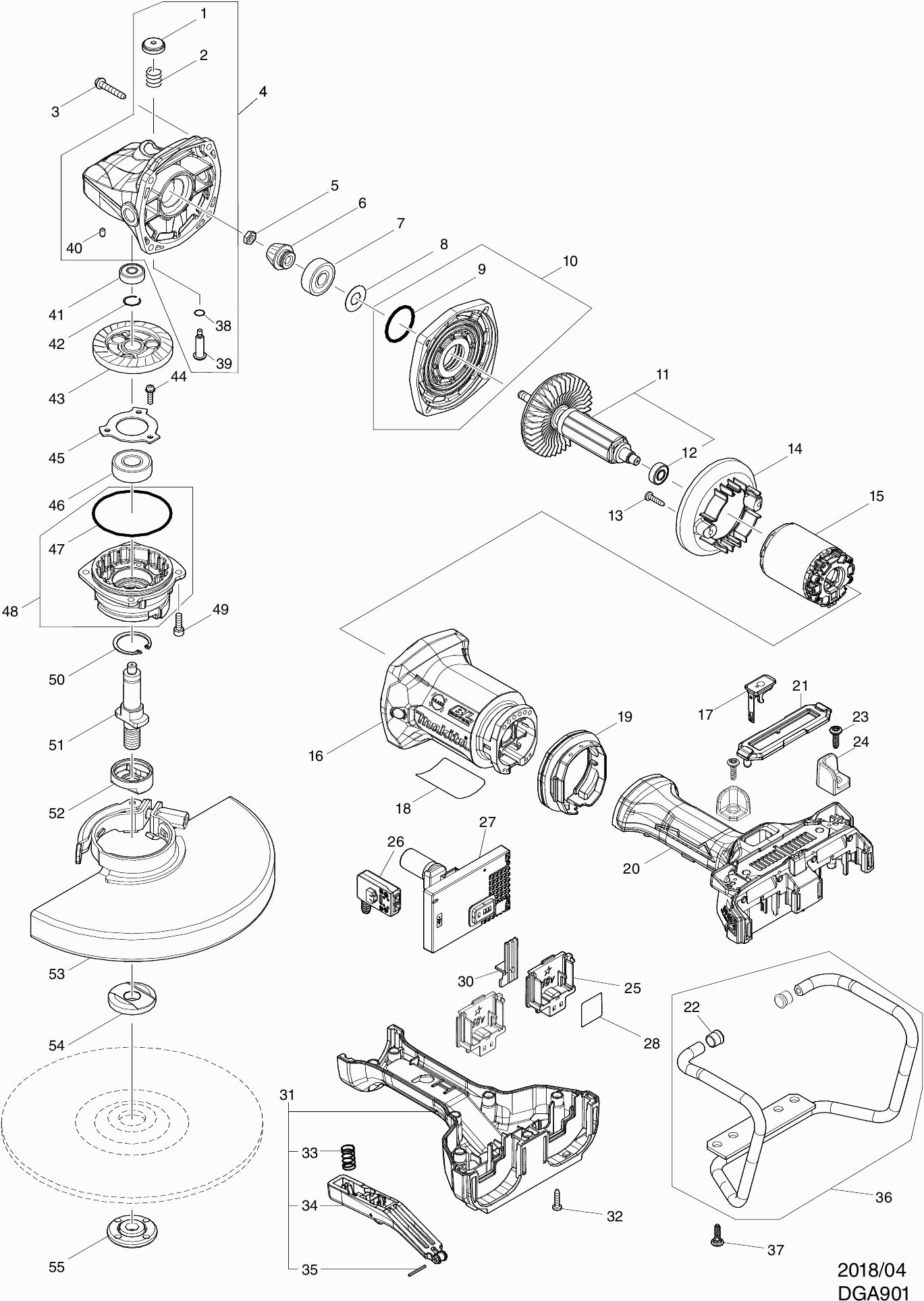

Tekeningen van de Makita DGA901
Onderdelen lijst van de Makita DGA901
Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
Getoonde prijzen zijn inclusief btw | ||||
Drukknop | ||||
001 | 451485-7@141 | 0.83 | 1.00 | |
Drukveer 12 | ||||
002 | 233089-5@141 | 0.83 | 1.00 | |
Tapschroef Pt 5x30 | ||||
003 | 266173-1@141 | 0.83 | 1.00 | |
Tandwielhuis Ga700D | ||||
004 | 135918-7@141 | 17.92 | 21.68 | |
Moer M7 | ||||
005 | 264010-3@141 | 0.83 | 1.00 | |
Tandwiel 10b | ||||
006 | 227563-3@141 | 4.09 | 4.95 | |
Kogellager 6201llu | ||||
007 | 211137-0@141 | 5.22 | 6.32 | |
Sluitring 12 | ||||
008 | 253759-0@141 | 0.83 | 1.00 | |
O-ring 32 | ||||
009 | 213459-4@141 | 1.01 | 1.22 | |
Tandwielhuisdeksel Ga700D | ||||
010 | 135916-1@141 | 6.60 | 7.99 | |
Anker Dga900 | ||||
011 | 519436-7@141 | 31.62 | 38.26 | |
Kogellager 698Ddw | ||||
012 | 211166-3@141 | 1.21 | 1.46 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
013 | 266326-2@141 | |||
Tussenplaat Dga700 | ||||
014 | 457618-2@141 | 1.24 | 1.50 | |
Veld 18V DGA701Z | ||||
015 | 629376-2@141 | 43.02 | 52.05 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
015-1 | 629B80-5@141 | |||
Motorhuis Dga900 | ||||
016 | 457615-8@141 | 9.52 | 11.52 | |
Afdekkap DGA701 | ||||
017 | 140F99-0@141 | 2.44 | 2.95 | |
O-ring 16 | ||||
017C10 | 213218-6@141 | 0.83 | 1.00 | |
Label DGA701 | ||||
017C20 | 818H07-8@141 | 2.80 | 3.39 | |
Naamplaat DGA901 | ||||
018 | 854U99-1@141 | 2.80 | 3.39 | |
Anti Vibratie Rubber Dga700 | ||||
019 | 457619-0@141 | 2.45 | 2.96 | |
Handschakelaar GA701/901D | ||||
020 | 136022-5@141 | 26.11 | 31.59 | |
Rubber pen 6 | ||||
020C10 | 263005-3@141 | 0.83 | 1.00 | |
Stofkap Dga700 | ||||
021 | 457620-5@141 | 3.22 | 3.90 | |
Dop, -Afsluit Dga700 | ||||
022 | 422230-7@141 | 0.83 | 1.00 | |
Tapschroef 5X18Mm Dga900 | ||||
023 | 251587-7@141 | 0.83 | 1.00 | |
Beschermkap Dga900 | ||||
024 | 327048-0@141 | 2.45 | 2.96 | |
Aansluitunit (3 contacten) | ||||
025 | 644809-6@141 | 4.08 | 4.94 | |
Schakelaar C3Xa-1Pspm Dsp600 | ||||
026 | 651083-9@141 | 19.88 | 24.05 | |
Controller DGA701/901 | ||||
027 | 620987-6@141 | 174.44 | 211.07 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
027-1 | 620L83-2@141 | |||
Indicatielabel DGA701/901 | ||||
027C10 | 801H41-5@141 | 2.80 | 3.39 | |
Serienr label DGA901 | ||||
028 | 854V05-2@141 | 2.80 | 3.39 | |
Lens Dga700 | ||||
030 | 457621-3@141 | 0.83 | 1.00 | |
Handschakelaar GA701/901D | ||||
031 | 136022-5@141 | 26.11 | 31.59 | |
Rubber pen 6 | ||||
031C10 | 263005-3@141 | 0.83 | 1.00 | |
Tapschroef 4x25 | ||||
032 | 265999-8@141 | 0.83 | 1.00 | |
Drukveer 11 | ||||
033 | 234357-9@141 | 0.83 | 1.00 | |
Schakelaarhendel Dga700 | ||||
034 | 144584-9@141 | 4.58 | 5.54 | |
Spanstift 2-20 | ||||
035 | 951019-1@141 | 0.83 | 1.00 | |
Beschermingbeugel GA700 P | ||||
036 | 135919-5@141 | 17.92 | 21.68 | |
Tapschroef 5X18Mm Dga900 | ||||
037 | 251587-7@141 | 0.83 | 1.00 | |
O-ring 7 | ||||
038 | 213026-5@141 | 0.83 | 1.00 | |
Kraagpen 11 | ||||
039 | 256516-5@141 | 0.83 | 1.00 | |
Rubber pen 4 | ||||
040 | 263002-9@141 | 0.83 | 1.00 | |
Kogellager 608Zz A | ||||
041 | 210046-0@141 | 0.83 | 1.00 | |
Veerring 13 | ||||
042 | 233925-5@141 | 0.83 | 1.00 | |
Tandwiel 49 | ||||
043 | 227561-7@141 | 10.81 | 13.08 | |
Schroef 4X16 A | ||||
044 | 911526-6@141 | 0.83 | 1.00 | |
Lagerborging | ||||
045 | 285851-4@141 | 0.83 | 1.00 | |
Kogellager 6202llb | ||||
046 | 211228-7@141 | 7.44 | 9.00 | |
O-ring 67 | ||||
047 | 213720-9@141 | 1.72 | 2.08 | |
Lagerhuis Ga700D | ||||
048 | 135917-9@141 | 7.43 | 8.99 | |
Inbusbout 5x16 | ||||
049 | 922221-3@141 | 0.83 | 1.00 | |
Borgring R-32 | ||||
050 | 962151-6@141 | 0.83 | 1.00 | |
As Dga900 | ||||
051 | 326963-5@141 | 5.87 | 7.10 | |
Geleidering Dga900/700 | ||||
052 | 310800-3@141 | 12.58 | 15.22 | |
Beschermkap 230 mm afbramen en schuren | ||||
053 | 122847-3@141 | 7.83 | 9.47 | |
Geen informatie beschikbaar, niet bestelbaar | ||||
054 | 224447-6@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
055 | 224485-8@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
056 | 620L22-2@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
057 | 638A37-9@141 | |||
Geen informatie beschikbaar, niet bestelbaar | ||||
058 | 652119-7@141 |
