Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DHR162'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

Tekeningen van de Makita DHR162

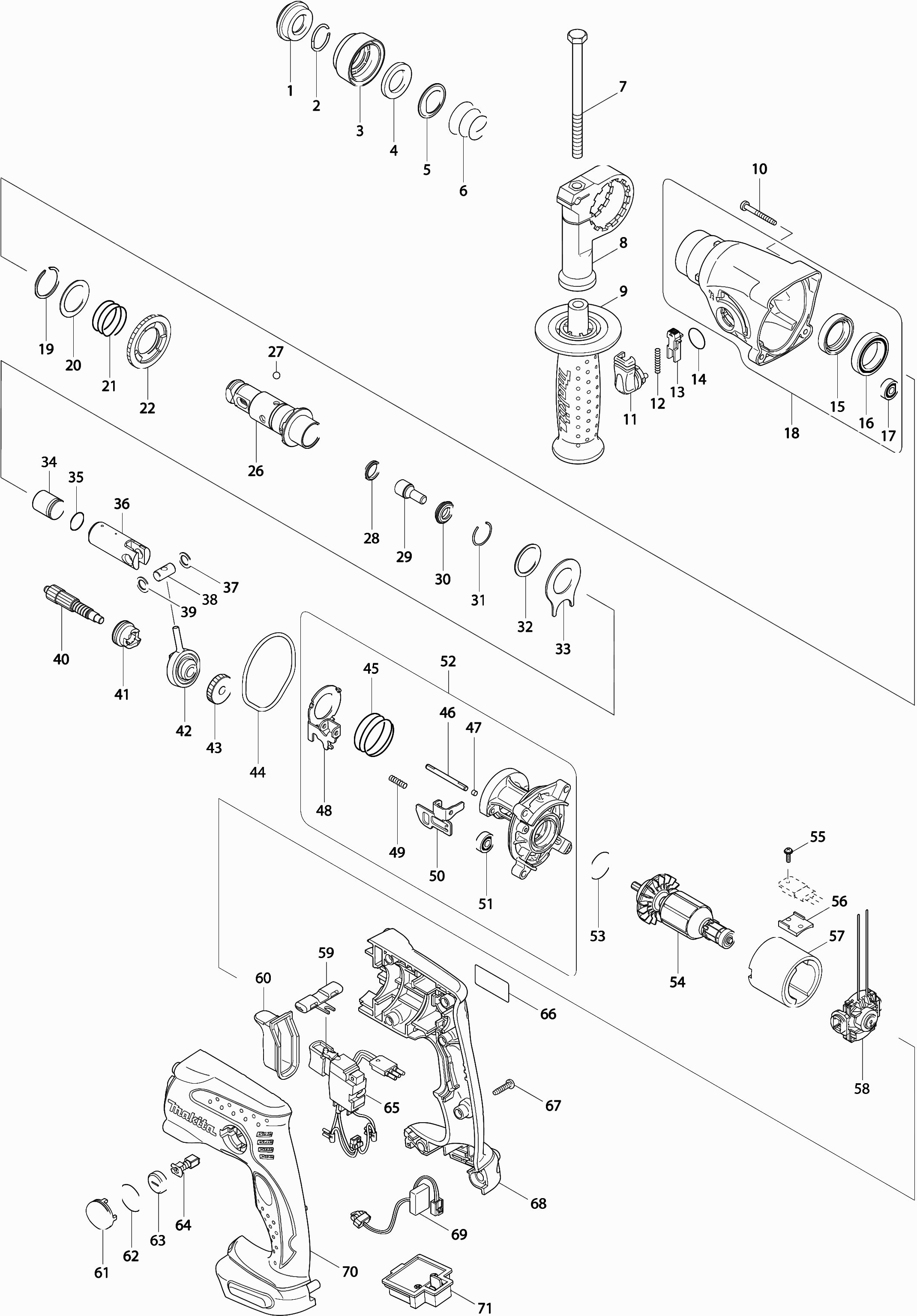

Onderdelen tekening 1
Klik voor vergroting

Onderdelen lijst van de Makita DHR162

Pos. Omschrijving Prijs excl. BTW Prijs incl. BTW
Getoonde prijzen zijn inclusief btw

Rubber stofkap 35
001 286263-4 1.01 1.22

Borgring 19
002 233940-9 1.01 1.22

Boorhouderkap druk
003 419220-9 1.51 1.83

Ring 21
004 257241-1 1.21 1.46

Geleidering
005 345187-4 0.83 1.00

Drukveer 21-29
006 233916-6 0.83 1.00

Zeskant bout 8x120
007 265583-9 1.21 1.46

Handgreepbeugel
008 417911-6 2.08 2.52

Handgreep
009 158057-6 9.52 11.52

Moer M8
009A 931402-8 0.83 1.00

Schroef 4x35
010 266351-3 0.83 1.00

Verstelknop
011 162242-5 1.06 1.28

Drukveer 3x28mm
012 234264-6 0.83 1.00

Blokkeerknop
013 419192-8 0.83 1.00

O-ring 17
014 213278-8 0.83 1.00

Keerring 25
015 213535-4 2.56 3.10

Kogellager 6805llb
016 211375-4 13.02 15.75

Kogellager 606Zz A
017 210137-7 1.01 1.22

Tandwielhuis
018 154840-9 14.90 18.03

Borgring Wr-25 Hr1830F A
019 347555-7 0.83 1.00

Sluitring 25
020 267304-5 0.83 1.00

Drukveer 25
021 233457-2 0.83 1.00

Tandwiel 46
022 331707-0 11.68 14.13

Borgring 22
024 233942-5 0.83 1.00

Beitelhouder
026 154843-3 23.75 28.74

Stalen bal 7.0
027 216022-2 0.83 1.00

X-ring 13
028 213183-9 0.83 1.00

Slagbout
029 324611-0 1.80 2.18

Ring 11
030 257275-4 2.16 2.61

Borgring 22
031 233942-5 0.83 1.00

Platte ring 24
032 267175-0 0.83 1.00

Adapterplaat
033 345681-6 0.83 1.00

Slaghamer
034 324613-6 1.80 2.18

O-ring 14
035 213182-1 0.83 1.00

Zuiger
036 331708-8 13.19 15.96

Ring 9
037 267130-2 0.83 1.00

Zuigerverbinding
038 324612-8 1.06 1.28

Ring 9
039 267130-2 0.83 1.00

Tandwiel 10
040 227152-4 6.90 8.35

Koppelingsplaat
041 331706-2 5.46 6.61

Schommellager 9
042 219019-0 35.99 43.55

Tandwiel 22
043 226623-8 11.68 14.13

Pakkingring
044 423346-1 0.83 1.00

Drukveer 32
045 233458-0 0.83 1.00

Pen 4
046 268147-8 0.83 1.00

Dempingsvilt
047 443123-5 0.83 1.00

Wisselplaat
048 345645-0 7.80 9.44

Drukveer 3
049 233460-3 0.83 1.00

Afstandhouder
050 345654-9 5.22 6.32

Kogellager 606Zz A
051 210137-7 1.01 1.22

Lagerhuis
052 154841-7 14.90 18.03

O-ring 24
053 213953-6 0.83 1.00

Anker
054 619182-3 46.31 56.04

Tapschroef St3x10
055 266282-6 0.83 1.00

Geen informatie beschikbaar, niet bestelbaar
055A 911011-9

Afstandhouder
056 689136-4 0.83 1.00

Magneet houder
057 638446-6 10.81 13.08

Koolborstelhouder
058 632A30-5 10.84 13.12

L/r verstelhendel
059 419457-8 2.93 3.55

Schakelaarkap
060 421957-6 4.58 5.54

Koolborstelafdekkap
061 419456-0 1.43 1.73

O-ring 24
062 213953-6 0.83 1.00

Koolborsteldop
063 643929-3 0.83 1.00

Koolborstel set Cb-430
064 191971-3 3.65 4.42

Schakelaar (3 contacten)
065 638878-7 38.88 47.04

Naamplaat Dhr162
066 815V65-9 2.80 3.39

Tapschroef 4x18
067 265A48-7 0.90 1.09

Motorhuis (3 contacten)
068 187379-7 38.58 46.68

Light circuit
069 631711-2 14.23 17.22

Motorhuis (3 contacten)
070 187379-7 38.58 46.68

Aansluitunit 14,4V (3 Cont.)
071 643867-9 11.32 13.70
