Hier vindt u alle beschikbare onderdelen en tekeningen van de 'Makita DHR183'. Vanaf hier kunt u direct alle gewenste onderdelen bestellen. Vele onderdelen moeten bij de fabrikant besteld worden, dit duurt afhankelijk van het merk, één tot vier weken. Alle informatie die we hebben, staat op onze website, wij kunnen u geen advies geven over wat u nodig heeft, daarvoor zult u de machine ter reparatie in moeten leveren. Let bij het bestellen op het volgende:

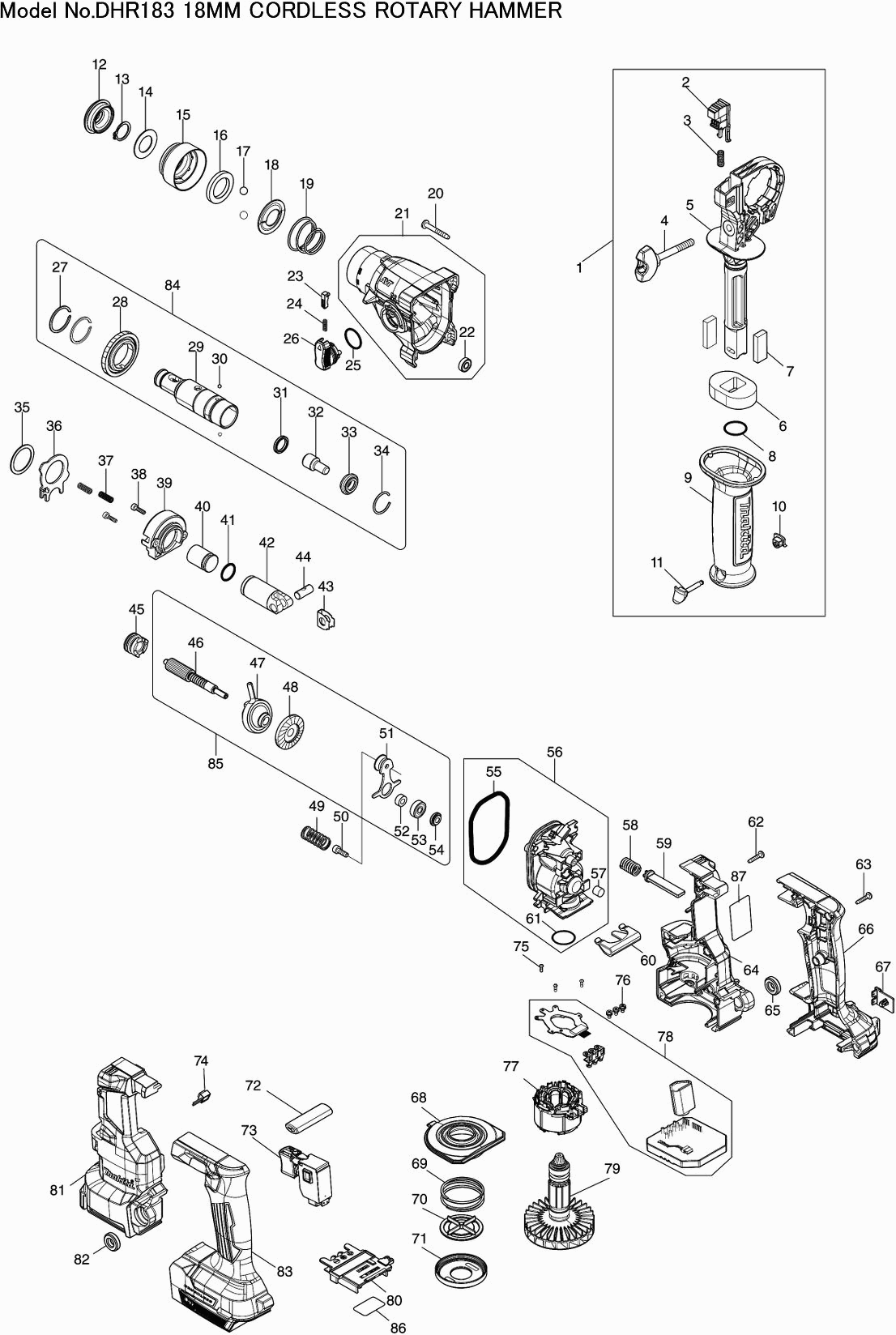

Tekeningen van de Makita DHR183
Onderdelen lijst van de Makita DHR183
| Pos. | Omschrijving | Prijs excl. BTW | Prijs incl. BTW | |
| Getoonde prijzen zijn inclusief btw | ||||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 001 | 122D63-1@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 002 | 413N19-8@141 | |||
| Drukveer 4 | ||||
| 003 | 233360-7@141 | 0.83 | 1.00 | |
| Vleugelbout M6x50mm | ||||
| 004 | 265625-9@141 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 005 | 413N18-0@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 006 | 422A19-9@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 007 | 422A20-4@141 | |||
| O-ring 18 | ||||
| 008 | 213262-3@141 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 009 | 413N20-3@141 | |||
| Afdekkap handgrp DHR281/283 | ||||
| 010 | 422255-1@141 | 1.01 | 1.22 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 011 | 162C55-2@141 | |||
| Rubber stofkap 34 | ||||
| 012 | 286037-3@141 | 0.83 | 1.00 | |
| Borgring S-17 | ||||
| 013 | 961057-5@141 | 0.83 | 1.00 | |
| Sluitring 17mm | ||||
| 014 | 253377-4@141 | 0.83 | 1.00 | |
| Boorhouderkap druk | ||||
| 015 | 457214-6@141 | 0.83 | 1.00 | |
| Ring 21 | ||||
| 016 | 257416-2@141 | 1.01 | 1.22 | |
| Stalen kogel 7.0 | ||||
| 017 | 216022-2@141 | 0.83 | 1.00 | |
| Geleidering | ||||
| 018 | 346177-0@141 | 0.83 | 1.00 | |
| Conische drukveer 21-29 | ||||
| 019 | 232347-6@141 | 0.83 | 1.00 | |
| Tapschroef Pt4x30 | ||||
| 020 | 266050-7@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 021 | 136955-4@141 | |||
| Kogellager 695zz | ||||
| 022 | 211157-4@141 | 1.43 | 1.73 | |
| Blokkeerknop | ||||
| 023 | 161568-2@141 | 1.01 | 1.22 | |
| Drukveer 3 | ||||
| 024 | 232344-2@141 | 0.83 | 1.00 | |
| O-ring 17 | ||||
| 025 | 213278-8@141 | 0.83 | 1.00 | |
| Verstelknop | ||||
| 026 | 161569-0@141 | 2.08 | 2.52 | |
| Borgring Wr-25 | ||||
| 027 | 961135-1@141 | 1.72 | 2.08 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 028 | 227A13-4@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 029 | 327B25-4@141 | |||
| Stalen kogel 3 | ||||
| 030 | 216019-1@141 | 0.83 | 1.00 | |
| X-ring 13 | ||||
| 031 | 213183-9@141 | 0.83 | 1.00 | |
| Slagstuk | ||||
| 032 | 326843-5@141 | 1.01 | 1.22 | |
| Ring 10 | ||||
| 033 | 326842-7@141 | 1.01 | 1.22 | |
| Borgring 23 | ||||
| 034 | 232343-4@141 | 0.83 | 1.00 | |
| Platte ring 24 | ||||
| 035 | 267175-0@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 036 | 347B03-8@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 037 | 232802-8@141 | |||
| Inbusbout M3x12mm | ||||
| 038 | 265910-0@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 039 | 141N19-5@141 | |||
| Slaghamer | ||||
| 040 | 327007-4@141 | 2.45 | 2.96 | |
| O-ring 12 | ||||
| 041 | 213128-7@141 | 0.83 | 1.00 | |
| Zuiger-cilinder | ||||
| 042 | 319510-9@141 | 5.22 | 6.32 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 043 | 347B05-4@141 | |||
| Zuigerverbinding | ||||
| 044 | 326846-9@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 045 | 327B24-6@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 046 | 227A12-6@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 047 | 219033-6@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 048 | 227A14-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 049 | 232801-0@141 | |||
| Inbusbout 4x12 | ||||
| 050 | 265353-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 051 | 141N20-0@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 052 | 257890-4@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 053 | 210065-6@141 | |||
| Ring 5 | ||||
| 054 | 326847-7@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 055 | 213A29-5@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 056 | 136961-9@141 | |||
| Dempingsvilt | ||||
| 057 | 443153-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 058 | 232782-8@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 059 | 413N16-4@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 060 | 347A85-4@141 | |||
| O-ring 19 | ||||
| 061 | 213325-5@141 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 062 | 266130-9@141 | 0.83 | 1.00 | |
| Tapschroef 3x16 | ||||
| 063 | 266130-9@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 064 | 183X92-9@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 065 | 422A09-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 066 | 183X68-6@141 | |||
| Rubber pen 6 | ||||
| 066C10 | 263005-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 067 | 422A08-4@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 068 | 413N60-1@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 069 | 232796-7@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 070 | 413N14-8@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 071 | 413N15-6@141 | |||
| Schakelknop L/R Dhr264 | ||||
| 072 | 454980-6@141 | 0.83 | 1.00 | |
| Schakelaar | ||||
| 073 | 650005-6@141 | 18.92 | 22.89 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 074 | 620K85-2@141 | |||
| Parker Ck 2x6mm | ||||
| 075 | 266490-9@141 | 0.83 | 1.00 | |
| Kruiskop Schroef M3X6 | ||||
| 076 | 652069-6@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 077 | 629C18-6@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 078 | 620L24-8@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 079 | 619816-8@141 | |||
| Aansluitunit | ||||
| 080 | 643874-2@141 | 3.65 | 4.42 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 081 | 183X92-9@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 082 | 422A09-2@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 083 | 183X68-6@141 | |||
| Rubber pen 6 | ||||
| 083C10 | 263005-3@141 | 0.83 | 1.00 | |
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 084 | 136959-6@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 085 | 136960-1@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 086 | 8588S0-3@141 | |||
| Geen informatie beschikbaar, niet bestelbaar | ||||
| 087 | 8588R3-0@141 | |||
